InP wafer 2inch 3inch 4inch VGF P ประเภท N ประเภท Depant Zn S Fe Undoped Prime Grade Grade การทดสอบ
รายละเอียดสินค้า:
| Place of Origin: | China |
| ชื่อแบรนด์: | ZMSH |
| Model Number: | InP wafer |
การชำระเงิน:
| เวลาการส่งมอบ: | 2-4 สัปดาห์ |
|---|---|
| เงื่อนไขการชำระเงิน: | T/T |
|
ข้อมูลรายละเอียด |
|||
| คันธนู: | <10 ไมโครเมตร, <15 ไมโครเมตร | ทีทีวี: | <10 ไมโครเมตร, <15 ไมโครเมตร |
|---|---|---|---|
| สวย: | ssp หรือ dsp | การเรียนรู้: | <100>, <111> |
| ความแม่นยำในการเปลี่ยนเส้นทาง: | ±0.5° | ความยาวแบนหลัก: | 16±2 มม., 22±2 มม., 32.5±2 มม. |
| ความยาวแบนราบอันน่าสงสัย: | 8±1 มม., 11±1 มม., 18±1 มม. | วาร์ป: | <15 ไมโครเมตร |
| ขนาด: | 2นิ้ว 3นิ้ว 4นิ้ว (มีขนาดที่กำหนดเองได้) | ความหนา: | 0.35 มม., 0.6 มม. |
| เน้น: | วอฟเฟอร์ InP 2 นิ้ว,วอฟเฟอร์ 3 นิ้ว,โวฟเวอร์ 4 นิ้ว |
||
รายละเอียดสินค้า
InP wafer 2inch 3inch 4inch VGF P ประเภท N ประเภท Depant Zn S Fe Undoped Prime Grade Grade การทดสอบ
คําอธิบายของ InP Wafer:
โฟสไดร์อินเดียม ((InP wafers)) ได้รับการจัดทําจากอินเดียมฟอสไดร์ ซึ่งเป็นครึ่งประสาทแบบไบนารีโวฟเฟอร์ InPให้ความเร็วอิเล็กตรอนที่สูงกว่าส่วนใหญ่ของครึ่งประสาทที่นิยมใช้ เช่น ซิลิคอน ความเร็วอิเล็กตรอนที่สูงขึ้นนี้ทําให้มันเป็นส่วนผสมที่มีประโยชน์ที่สุดสําหรับการใช้งานในระบบอิเล็กทรอนิกส์ทรานซิสเตอร์เร็ว, และดีโอเดสทําอุโมงค์สัดส่วนโวฟเฟอร์ InPในอุปกรณ์อิเล็กทรอนิกส์ความถี่สูงและพลังงานสูงโวฟเฟอร์ InPยังถูกใช้อย่างแพร่หลายในการสื่อสารไฟเบอร์ออปติกความเร็วสูง เพราะอินเดียมฟอสฟิดปล่อยและตรวจจับความยาวคลื่นมากกว่า 1000nmโวฟเฟอร์ InPยังใช้เป็นพื้นฐานสําหรับเลเซอร์และโฟตดิโอเดสใน Datacom และ Telecom แอพลิเคชั่นโวฟเฟอร์ InPตลาดจะสัมผัสยอดโวฟเฟอร์ InPจะเป็นโวฟเวอร์ที่ต้องการมากที่สุดที่จะใช้ในเชื่อมต่อไฟเบอร์ออฟติก, เครือข่ายการเข้าถึงแหวนเมโทร, เครือข่ายบริษัท, ศูนย์ข้อมูล, ฯลฯโวฟเฟอร์ InPซึ่งจะมีประสิทธิภาพและมีประสิทธิภาพมากที่สุด
ลักษณะของ InP Wafer:
1ช่องแบนด์เกป: InP มีช่องแบนด์เกปแคบประมาณ 1.35 eV ในอุณหภูมิห้อง ทําให้มันเหมาะสําหรับการนําไปใช้ในออปโตอิเล็กทรอนิกส์ เช่น โฟโตดิจักเตอร์, เลเซอร์, และเซลล์แสงอาทิตย์
2ความเคลื่อนไหวอิเล็กตรอนสูง: InP มีความเคลื่อนไหวอิเล็กตรอนสูงเมื่อเทียบกับวัสดุครึ่งประสาทอื่น ๆซึ่งเป็นประโยชน์สําหรับอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูง เช่น ทรานซิสเตอร์ความถี่สูง และวงจรบูรณาการ.
3ความสามารถในการนําความร้อนสูง: InP มีความสามารถในการนําความร้อนที่ค่อนข้างสูง ทําให้การระบายความร้อนที่มีประสิทธิภาพในอุปกรณ์อิเล็กทรอนิกส์ที่มีพลังงานสูง
4คุณสมบัติทางออปติก: วอฟเฟอร์ InP มีคุณสมบัติทางออปติกที่ดีเยี่ยม รวมถึงโปร่งใสสูงในภูมิภาคอินฟราเรด ทําให้มันเหมาะสมสําหรับการสื่อสารทางออปติกและการใช้งานการตรวจจับ
5คุณสมบัติความรบกวนต่ํา: InP แสดงคุณสมบัติความรบกวนต่ํา ทําให้มันเหมาะสําหรับเครื่องกระตุ้นเสียงและเครื่องรับเสียงที่รบกวนต่ําในระบบสื่อสาร
6ความมั่นคงทางเคมี: InP มีความมั่นคงทางเคมี ซึ่งส่งผลให้มีความน่าเชื่อถือในสภาพแวดล้อมต่าง ๆ
7กล่องที่สอดคล้องกับ InGaAs: InP เป็นกล่องที่สอดคล้องกับ Indium Gallium Arsenide (InGaAs) ทําให้การเติบโตของ heterostructures คุณภาพสูงสําหรับอุปกรณ์ optoelectronic
8ความดันการแยกสูง: โวฟเวอร์ InP มีความดันการแยกสูง ทําให้มันเหมาะสําหรับการใช้งานพลังงานสูงและความถี่สูง
9ความเร็วการเติมเต็มอิเล็กตรอนสูง: InP แสดงความเร็วการเติมเต็มอิเล็กตรอนสูง ซึ่งเป็นประโยชน์สําหรับอุปกรณ์อิเล็กตรอนความเร็วสูง
10การดอปปิ้ง: ไวเฟอร์ InP สามารถดอปปิ้งเพื่อสร้างภูมิภาคแบบ n และแบบ p ทั้งสอง โดยทําให้สามารถผลิตอุปกรณ์อิเล็กทรอนิกส์และออปโตอิเล็กทรอนิกส์ได้หลายประเภท
รูปแบบของ InP Wafer:
| วัสดุ | InP |
|---|---|
| วิธีการเติบโต | LEC,VCZ/P-LEC, VGF, VB |
| กล่อง (A) | a=5869 |
| โครงสร้าง | M3 |
| จุดละลาย | 1600 °C |
| ความหนาแน่น ((g/cm3) | 4.79 กรัม/ซม. |
| วัสดุที่มียาด๊อป |
S-doped Zn-doped Fe-doped ไม่ติดยา
|
| ประเภท |
N N P N
|
| คอนเซ็นทรัลตัวนํา (cm-3) |
(0.4-2) x 1016 (0.8-3) x 1018 (4-6) x 1018
(0.6-2) x 1018
|
| ความเคลื่อนไหว (cm2v-1s-1) |
(3.5-4) x 103 (2.2-2.4) x 103 (1.3-1.6) x 103
|
| EPD (เฉลี่ย) |
3 x 104. ซม.2 2 x 103/ซม.2 2 x 104/ซม.2 3 x 104/ซม.2
|

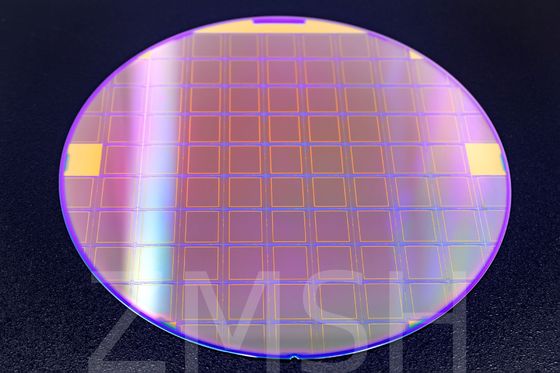

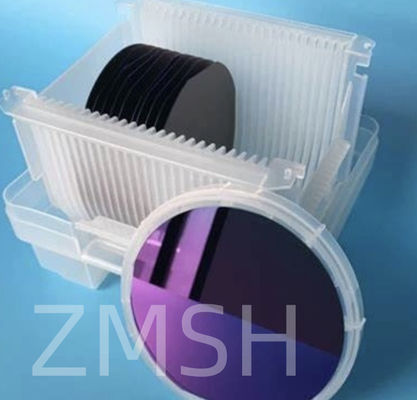

รูปภาพร่างกายของ InP Wafer:
การใช้ InP Wafer:
1โฟตอนิกส์:
เลเซอร์และตัวตรวจจับ: ด้วยช่องแดนแคบของมัน (~ 1.35 อิเล็กตรอนโวลต์) InP เหมาะสําหรับอุปกรณ์เช่นเลเซอร์และตัวตรวจจับในการใช้งานฟอทอนิกส์
การสื่อสารทางออนไลน์: วอฟเฟอร์ InP มีบทบาทสําคัญในระบบการสื่อสารทางออนไลน์ ที่ใช้ในองค์ประกอบ เช่น เลเซอร์และเครื่องปรับปรุงไฟเบอร์ออฟติก
2อุปกรณ์ครึ่งประสาท:
ทรานซิสเตอร์ความเร็วสูง: ความเคลื่อนไหวอิเล็กตรอนสูงของ InP ทําให้มันเป็นวัสดุที่เหมาะสมสําหรับการผลิตทรานซิสเตอร์ความเร็วสูง
เซลล์พลังแสงอาทิตย์: ไวเฟอร์ InP แสดงผลงานที่ดีในเซลล์พลังแสงอาทิตย์ ทําให้การแปลงไฟฟ้าไฟฟ้าได้อย่างมีประสิทธิภาพ
3อุปกรณ์ไมโครเวฟและอาร์เอฟ
วงจรบูรณาการไมโครเวฟ (MICs): วงจร InP ใช้ในการผลิตวงจรบูรณาการไมโครเวฟและ RF ให้การตอบสนองและผลงานความถี่สูง
เครื่องขยายเสียงเสียงต่ํา: วอฟเฟอร์ InP พบการใช้งานที่สําคัญในเครื่องขยายเสียงเสียงต่ําในระบบสื่อสาร
4อุปกรณ์ไฟฟ้าไฟฟ้า:
แหล่งไฟฟ้าไฟฟ้าไฟฟ้า: โวฟเฟอร์ InP ใช้ในการผลิตเซลล์ไฟฟ้าไฟฟ้าไฟฟ้าประสิทธิภาพสูงสําหรับระบบพลังงานแสงอาทิตย์
5เทคโนโลยีเซ็นเซอร์:
อุปกรณ์ตรวจจับแสง: วอฟเฟอร์ InP มีศักยภาพในการใช้ในอุปกรณ์ตรวจจับแสง ใช้ในเทคโนโลยีเซ็นเซอร์และระบบการถ่ายภาพต่างๆ
6วงจรบูรณาการ:
เครื่องวงจรบูรณาการออปโตอิเล็กทรอนิกส์: ไวเฟอร์ InP ใช้ในการผลิตวงจรบูรณาการออปโตอิเล็กทรอนิกส์สําหรับการนําไปใช้ในสื่อสารและการตรวจจับทางออปติก
7อุปกรณ์แสง:
เครื่องขยายสัญญาณไฟเบอร์ออปติก: วอฟเฟอร์ InP มีบทบาทสําคัญในเครื่องขยายสัญญาณไฟเบอร์ออปติก สําหรับการขยายสัญญาณและการส่งสัญญาณในการสื่อสารไฟเบอร์ออปติก
ภาพการใช้งานของ InP Wafer:
การปรับแต่ง:
นี่คือบางด้านของการปรับแต่ง InP wafer:
1ขนาดของวอเฟอร์: วอเฟอร์ InP สามารถปรับแต่งได้ตามความกว้าง (2 นิ้ว, 3 นิ้ว, 4 นิ้ว) และความหนาเพื่อตอบสนองความต้องการเฉพาะของการใช้งาน
2การตั้งทิศทาง: การตั้งทิศทางของแผ่น ((100), (111) A, (111) B) สามารถกําหนดขึ้นอยู่กับการตั้งทิศทางคริสตัลที่ต้องการสําหรับการใช้งานที่กําหนดไว้
3โปรไฟล์การเติมยา: โปรไฟล์การเติมยาที่กําหนดเองสามารถถูกสร้างขึ้นโดยการควบคุมปริมาณและการกระจายของสารเติมยา (ซิลิคอน,ซัลเฟอร์) เพื่อบรรลุคุณสมบัติไฟฟ้าเฉพาะเจาะจงที่จําเป็นในการผลิตอุปกรณ์.
4คุณภาพพื้นผิว: คุณภาพพื้นผิวของวอฟเฟอร์สามารถปรับแต่งได้เพื่อตอบสนองความค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้างค่อนข้าง.
5ผนัง Epitaxial: ผนัง InP สามารถปรับแต่งได้กับผนัง Epitaxial ของวัสดุอื่น ๆ เช่น InGaAs, InAlGaAs, หรือ InGaAsP เพื่อสร้าง heterostructures สําหรับอุปกรณ์เฉพาะอย่างเช่นเลเซอร์เครื่องตรวจแสงและทรานซิสเตอร์ความเร็วสูง
6การเคลือบเฉพาะ: โวฟเฟอร์ InP สามารถเคลือบด้วยวัสดุหรือฟิล์มเฉพาะเจาะจงเพื่อเพิ่มประสิทธิภาพในการใช้งานเฉพาะอย่างยิ่ง เช่น การเคลือบกันการสะท้อนของอุปกรณ์ออทคิตร
FAQ:
1.Q: อินพีเซมิกอนดักเตอร์คืออะไร?
A: อินเดียมฟอสฟิด (InP) หมายถึงครึ่งประสาทสองประสาทที่ประกอบด้วย อินเดียม (In) และฟอสฟอรัส (P) เช่นเดียวกับครึ่งประสาทแกลเลียมอาร์เซนได (GaAs) ที่มีโครงสร้างคริสตัลซิงค์บลันด์InP ถูกจัดอยู่ในกลุ่มของวัสดุที่เป็นส่วนหนึ่งของ III-V semiconductors.
2.Q: ใช้ฟอสฟิดอินเดียมอะไร?
ตอบ: สับสราตอินเดียมฟอสฟิดใช้เป็นหลักในการเติบโตของโครงสร้างที่มีเหล็กผสมสามประการ (InGaAs) และสี่ประการ (InGaAsP) ใช้ในการผลิตความยาวคลื่นยาว (1.3 และ 1.55 μm) ไดโอเดสเลเซอร์, LED และเครื่องตรวจแสง
3.Q: ข้อดีของ InP คืออะไร?
A: ความเคลื่อนไหวของอิเล็กตรอนสูง: InP แสดงความเคลื่อนไหวของอิเล็กตรอนเกือบสิบเท่าของซิลิคอน ทําให้มันสมบูรณ์แบบสําหรับทรานซิสเตอร์ความเร็วสูงและเครื่องเสริมเสียงในระบบโทรคมนาคมและราดาร์
