GaP Wafer ขนาด 2 นิ้ว N ประเภท Undoped S Doped 100 DSP SSP CZ ความบริสุทธิ์สูง 5N 99.999%

คําอธิบายของ GaP Wafer:

ในเซมีคอนดักเตอร์, กัลเลียมฟอสฟิท เป็นเซมีคอนดักเตอร์ประกอบประเภท III-V ที่มีแบนด์ออนไลน์กว้าง (gap) กัลเลียมฟอสฟิท (gap)โครงสร้างคริสตัลของสารประกอบนี้เหมือนกับซิลิคอนวัสดุนี้ไม่มีกลิ่นและไม่ละลายในน้ํามันถูกใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์หลายอย่างรวมถึงสวิทช์ CMOS และ RF/V/A

วัสดุพื้นฐานหลักสําหรับ LEDs คือ กลเลียมฟอสไดด์ และมันโปร่งต่อแสงแดง เหลือง และสีส้ม คุณลักษณะนี้ทําให้กลเลียมฟอสไดด์เป็นตัวเลือกที่ดีกว่าสําหรับ LEDsไดโอเดสเหล่านี้โปร่งต่อแสงส่วนใหญ่แต่ก็มีปัญหาที่เกี่ยวข้องกับวัสดุนี้ แม้ว่ามันจะนําไฟได้สูงมันไม่ได้ปล่อยแสงเพียงพอที่จะใช้เป็นแหล่งแสง.

1. แบนด์เกป: GaP มีแบนด์เกปโดยตรงประมาณ 2.26 eV ในอุณหภูมิห้อง. ระดับพลังงานแบนด์เกปนี้ทําให้ GaP เหมาะสําหรับการใช้งานออปโตอิเล็กทรอนิกส์, รวมถึง LEDs และฟอตดิเทคเตอร์.
2คุณสมบัติทางออปติก: โวฟเวอร์ GaP แสดงคุณสมบัติทางออปติกที่ดี เช่น ความโปร่งใสสูงในสายสีที่มองเห็นได้ความโปร่งใสนี้เป็นประโยชน์สําหรับอุปกรณ์ optoelectronic ที่ทํางานในช่วงแสงที่เห็นได้.
3คุณสมบัติไฟฟ้า: GaP มีคุณสมบัติไฟฟ้าที่ดี รวมถึงการเคลื่อนไหวอิเล็กตรอนสูงและกระแสไฟฟ้ามืดต่ําทําให้เหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูง และอุปกรณ์อิเล็กทรอนิกส์แสงที่มีเสียงเสียงต่ํา.
4คุณสมบัติทางความร้อน: โวฟเฟอร์ GaP มีความสามารถในการนําความร้อนที่ค่อนข้างดี ช่วยในการระบายความร้อนจากอุปกรณ์อิเล็กทรอนิกส์คุณสมบัตินี้มีความสําคัญในการรักษาผลงานของอุปกรณ์และความน่าเชื่อถือ.
5โครงสร้างคริสตัล: GaP มีโครงสร้างคริสตัลผสมซิงค์ ซึ่งส่งผลต่อคุณสมบัติอิเล็กทรอนิกส์และออปติกโครงสร้างคริสตัลยังมีผลต่อกระบวนการเติบโตและการผลิตของอุปกรณ์ที่ใช้ GaP.
6การดอปปิ้ง: ผง GaP สามารถดอปปิ้งด้วยสารสกัดต่าง ๆ เพื่อปรับปรุงความสามารถในการนําไฟฟ้าและคุณสมบัติทางแสงของมันการควบคุมสารเสริมนี้มีความจําเป็นในการปรับแต่งอุปกรณ์ GaP สําหรับการใช้งานเฉพาะเจาะจง.
7.ความเข้ากันกับสารประกอบ III-V: GaP เป็นที่เข้ากันกับสารประกอบ III-V อื่นๆทําให้การเจริญเติบโตของโครงสร้างต่าง ๆ และการบูรณาการของวัสดุต่าง ๆ เพื่อสร้างอุปกรณ์ที่ทันสมัย.

รูปแบบของ GaP Wafer:

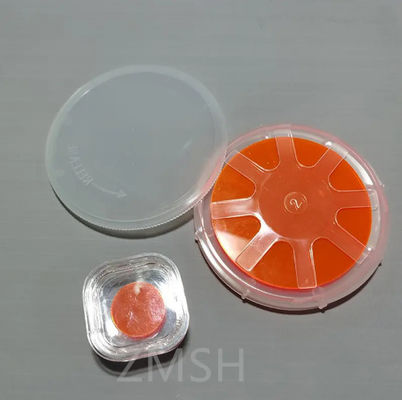

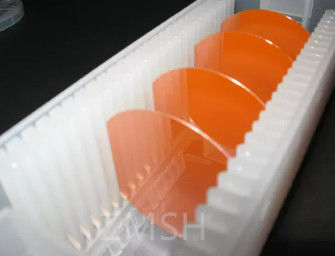

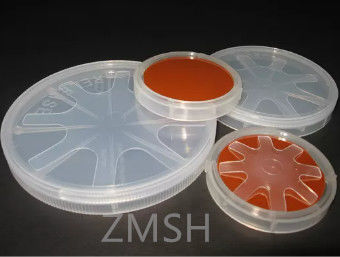

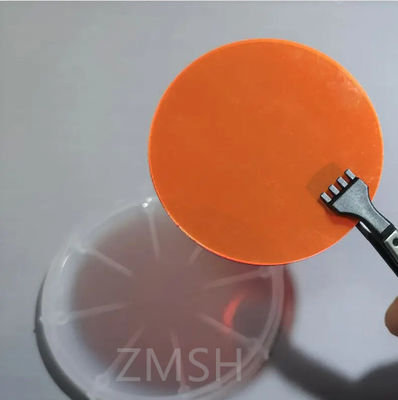

รูปภาพของ GaP Wafer:

1. ไดโอเดสปล่อยแสง (LED)
โวฟเฟอร์ GaP ใช้กันทั่วไปในการผลิต LED สําหรับการใช้งานด้านการประกายแสงต่างๆ รวมถึงไฟชี้วัด, จอแสดงภาพ และการประกายแสงรถยนต์
2ไดโอเดสเลเซอร์:
โวฟเวอร์ GaP ใช้ในการผลิตไดโอเดสเลเซอร์สําหรับการใช้งาน เช่น การเก็บข้อมูลทางออปติก ค่าโทรคมนาคม และอุปกรณ์การแพทย์
3- เครื่องตรวจแสง:
โวฟเฟอร์ GaP ใช้ในเครื่องตรวจแสงสําหรับการใช้งานตรวจแสง รวมถึงการสื่อสารทางออปติกส์ ระบบการถ่ายภาพ และการติดตามสิ่งแวดล้อม
4โซลาร์เซลล์:
โวฟเวอร์ GaP ใช้ในการพัฒนาเซลล์แสงอาทิตย์ประสิทธิภาพสูง โดยเฉพาะอย่างยิ่งในโครงสร้างเซลล์แสงอาทิตย์ multijunction สําหรับการนําไปใช้ในอวกาศและ photovoltaics ที่ดิน
5อุปกรณ์ออปโตอิเล็กทรอนิกส์:
โวฟเวอร์ GaP เป็นส่วนประกอบของอุปกรณ์ optoelectronic หลายประเภท เช่น วงจรบูรณาการฟอทอนิกส์ เซนเซอร์ออปติก และตัวปรับ optoelectronic
6อิเล็กทรอนิกส์ความเร็วสูง:
โวฟเวอร์ GaP ใช้ในอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูง รวมถึงทรานซิสเตอร์ความถี่สูง วงจรอินทิกรีตไมโครเวฟ และเครื่องขยายกําลัง RF
7เลเซอร์ครึ่งตัว:
โวฟเวอร์ GaP ใช้ในการผลิตเลเซอร์ครึ่งประสาทที่ใช้ในแอพลิเคชั่น เช่น การสื่อสารทางออปติก, เครื่องสแกนบาร์โค้ด และอุปกรณ์การแพทย์
8โฟตอนิกส์:
โวฟเฟอร์ GaP มีบทบาทสําคัญในการใช้งานฟอทอนิกส์ รวมถึงแนวรังสี สวิทช์ออปติก และคริสตัลฟอทอนิกสําหรับการควบคุมแสงในขนาดนาโน
9เทคโนโลยีเซ็นเซอร์:
โวฟเวอร์ GaP ใช้ในการพัฒนาเซ็นเซอร์สําหรับการใช้งานต่าง ๆ เช่น การตรวจจับก๊าซ การติดตามสิ่งแวดล้อม และการวินิจฉัยทางชีววิทยา
10อุปกรณ์ Heterojunction:
โวฟเวอร์ GaP ได้ถูกบูรณาการกับซามิคอนดักเตอร์ประกอบ III-V อื่นๆ เพื่อสร้างอุปกรณ์เฮเตโรยอนจันท์ชั่น ทําให้สามารถใช้งานได้อย่างทันสมัยในระบบอิเล็กทรอนิกส์และออปโตอิเล็กทรอนิกส์

ภาพการใช้งานของ GaP Wafer:

FAQ:

1. คําถาม: แกลเลียมฟอสฟิดใช้ในสิ่งที่?
ตอบ: กัลเลียมฟอสฟิดถูกใช้ในการผลิต ไดโอเดสปล่อยแสงสีแดง ส้ม และสีเขียวราคาถูกที่มีความสว่างต่ําถึงปานกลาง ตั้งแต่ปี 1960ใช้เป็นส่วนตัวหรือร่วมกับแกลเลียมอาร์เซนได
