2 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว 12 นิ้ว Si wafer Silicon wafer Polishing Undoped P type N type Semiconductor
รายละเอียดสินค้า:
| Place of Origin: | China |
| ชื่อแบรนด์: | ZMSH |
| หมายเลขรุ่น: | ซี เวเฟอร์ |
|
ข้อมูลรายละเอียด |
|||
| การเรียนรู้: | <100> หรือ <111> | ความต้านทาน: | 1-10 โอห์ม-ซม. (หรือตามที่ระบุ) |
|---|---|---|---|
| ทีทีวี: | ≤ 2ไมโครเมตร | คันธนู: | ≤ 40ไมโครเมตร |
| วาร์ป: | ≤ 40ไมโครเมตร | อนุภาคเคานต์: | ≤ 50 @ ≥ 0.12 ไมโครเมตร |
| มูลค่าหลักทรัพย์ตามราคาตลาด (LTV): | ≤ 1µm (ในพื้นที่ 20 มม. x 20 มม.) | ความแบน (GBIR): | ≤ 0.5µm (ช่วงอุดมคติด้านหลังทั่วโลก) |
| เน้น: | โวฟเฟอร์ซิลิคอนที่ไม่ได้ถูกปรับปรุง,โวฟเฟอร์ซิลิคอน 12 นิ้ว,โวฟเฟอร์ซิลิคอนประเภท P |
||
รายละเอียดสินค้า
2 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว 12 นิ้ว Si wafer Silicon wafer Polishing Undoped P type N type Semiconductor
คําอธิบายของ Si Wafer:
ซิลิคอนวอฟเฟอร์ เป็นวัสดุที่ใช้ในการผลิตครึ่งประสาท ซึ่งสามารถพบได้ในอุปกรณ์อิเล็กทรอนิกส์ทุกชนิด ที่ช่วยให้ชีวิตของผู้คนดีขึ้นซิลิคอนเป็นธาตุที่พบได้มากที่สุดในจักรวาล; มันถูกใช้ส่วนใหญ่ในฐานะครึ่งประสาทในสาขาเทคโนโลยีและอิเล็กทรอนิกส์ คนส่วนใหญ่มีโอกาสพบกับแผ่นซิลิคอนจริงในชีวิตของพวกเขาดิสก์ที่เรียบมากนี้ถูกปรับปรุงให้เป็นผิวคล้ายกระจกนอกจากนี้ มันยังทําจากความไม่เรียบร้อยของพื้นผิว ที่ทําให้มันเป็นวัตถุที่เรียบที่สุดในโลก มันยังสะอาดอย่างมาก และไม่มีสิ่งสกปรกและอนุภาคเล็กน้อยคุณสมบัติที่จําเป็นในการทําให้มันเป็นวัสดุพื้นฐานที่สมบูรณ์แบบสําหรับครึ่งประสาทที่ทันสมัย.
ลักษณะของ Si Wafer:
Young's Modulus: ประมาณ 130-185 GPa แสดงถึงความแข็งของแผ่นซิลิคอนขนาด 300 มม
ความแข็งแรงต่อการแตก: ซิลิคอนมีความแข็งแรงต่อการแตกต่ํา ซึ่งหมายความว่ามันมีความชุ่มชื่นต่อการแตกต่ําภายใต้ความเครียด
ความสามารถในการนําความร้อน: ประมาณ 149 W/m·K ในความร้อน 300K ซึ่งค่อนข้างสูงและมีประโยชน์ในการระบายความร้อนที่เกิดจากอุปกรณ์อิเล็กทรอนิกส์
คออฟเซนต์การขยายความร้อน: ประมาณ 2.6 x 10^-6 /K, แสดงว่าแผ่นจะขยายมากแค่ไหนกับการเปลี่ยนแปลงอุณหภูมิ
ช่องว่างวงจร: ซิลิคอนมีช่องว่างวงจรโดยตรงประมาณ 1.1 eV ในอุณหภูมิห้อง ซึ่งเหมาะสําหรับการสร้างอุปกรณ์อิเล็กทรอนิกส์ เช่น ทรานซิสเตอร์
ความต้านทาน: มีความแตกต่างกันขึ้นอยู่กับการเติม; ซิลิคอนภายในมีความต้านทานสูง (~ 10 ^ 3 Ω · cm) ในขณะที่ซิลิคอนที่เติมสามารถมีความต้านทานตั้งแต่ 10 ^ 3 ถึง 10 ^ 3 Ω · cm.
เงื่อนไขไฟฟ้า: ประมาณ 11.7 ที่ 1 MHz ซึ่งส่งผลต่อความจุของอุปกรณ์ที่ทําจากซิลิคอน
ความมั่นคงทางเคมี: ซิลิคอนมีความมั่นคงทางเคมีและทนทานต่อกรดและเกลือส่วนใหญ่ในอุณหภูมิห้อง, ยกเว้นกรดไฮโดรฟลออริก (HF).
การออกซิเดชั่น: ซิลิคอนสร้างชั้นออกไซด์พื้นเมือง (SiO2) เมื่อถูกเผชิญกับออกซิเจนในอุณหภูมิที่สูงขึ้น ซึ่งถูกใช้ในการผลิตอุปกรณ์ครึ่งประสาทสําหรับการแยกและชั้นป้องกัน
รูปแบบของ Siโวฟเฟอร์:
| ปริมาตร/ลักษณะ | คําอธิบาย/รายละเอียด |
| ประเภทวัสดุ | ซิลิคอนกระจกเดียว |
| ความบริสุทธิ์ | 990,9999% (6N) หรือมากกว่า |
| กว้าง | 2 นิ้ว 3 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว 12 นิ้ว เป็นต้น |
| ความหนา | ความหนาแบบมาตรฐาน หรือตามความต้องการของลูกค้า |
| การตั้งทิศทางของคริสตัล | <100>, <111>, <110> เป็นต้น |
| ความอดทน | ความละเอียด ± 0.5° หรือมากกว่า |
| ความอดทนต่อความหนา | ความละเอียด ± 5μm หรือมากกว่า |
| ความเรียบ | ≤ 1μm หรือมากกว่า |
| ความหยาบคายของพื้นผิว | < 0.5nm RMS หรือต่ํากว่า |

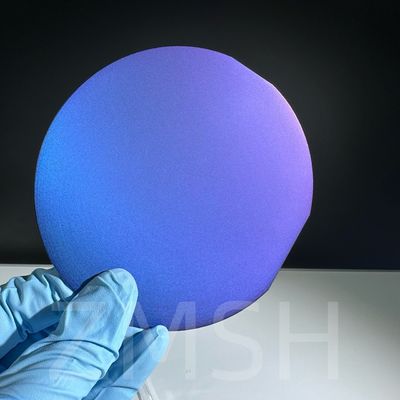

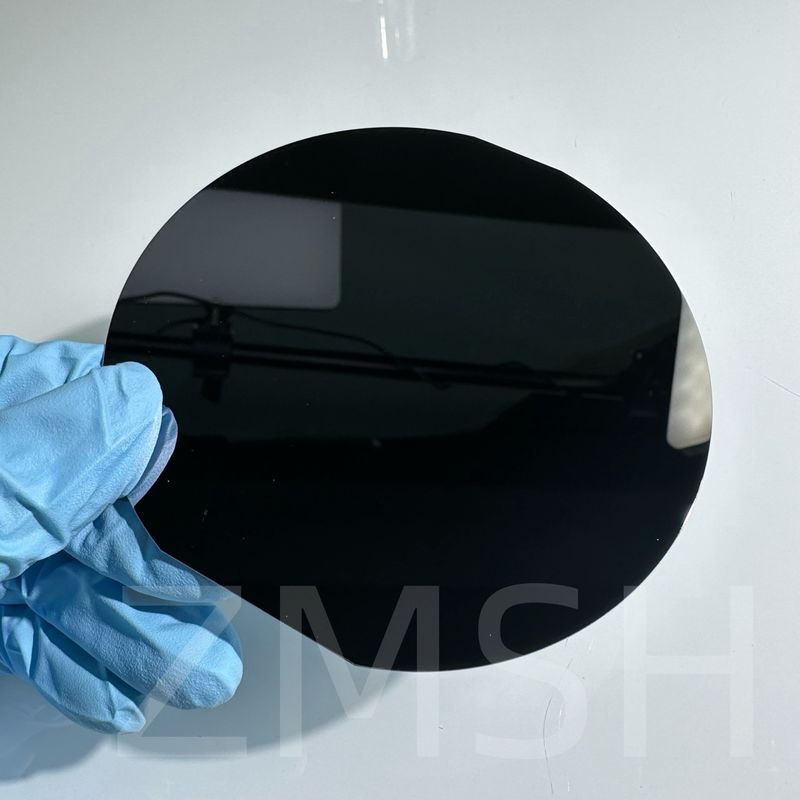

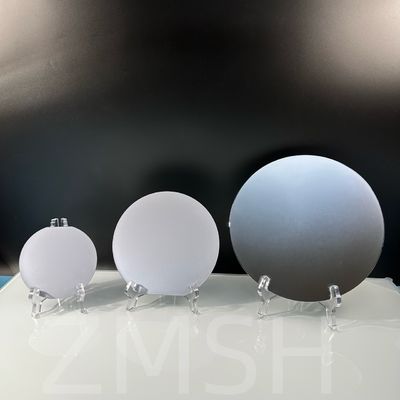

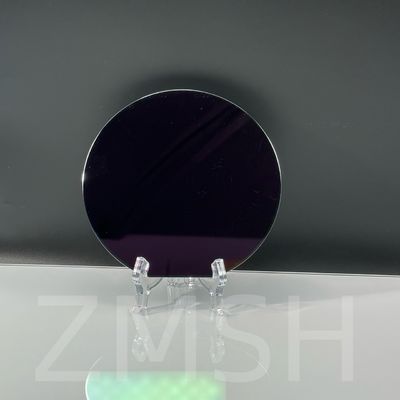

รูปภาพของ Si Wafer:
การใช้ Si Wafer:
1การผลิตไมโครชิปและการผลิตวงจรบูรณาการ
2. MEMS และระบบไมโครเอเล็กทรอเล็คทรอมิกานิค
3การผลิตครึ่งตัวนําและเซ็นเซอร์
4. ไฟ LED และการสร้างไดโอเดสเลเซอร์
5เซลล์แสงอาทิตย์ / โฟตโวลต้า และวอลเฟอร์
6ส่วนประกอบของอุปกรณ์แสง
7. R & D การสร้างต้นแบบและการทดสอบ
ภาพการใช้งานของ Si Wafer:

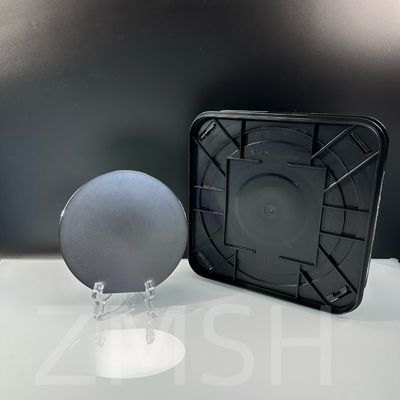

ภาพบรรจุของ Siโวฟเฟอร์:
การปรับแต่ง:
เราสามารถปรับเปลี่ยนขนาด ความหนาและรูปร่าง รวมถึงด้านต่อไปนี้:
การตั้งทิศทางของคริสตัล: การตั้งทิศทางทั่วไปสําหรับแผ่นซิลิคอนขนาด 300 มม ได้แก่ <100>, <110> และ <111> แต่ละแผ่นมีคุณสมบัติและข้อดีทางอิเล็กทรอนิกส์ที่แตกต่างกันสําหรับการใช้งานต่าง ๆ
สารเสริม: ซิลิคอนวอฟเฟอร์ขนาด 300 มม สามารถเสริมด้วยธาตุ เช่น ฟอสฟอรัส (ชนิด n), โบรอน (ชนิด p), แอสเซนิก และแอนติโมนี เพื่อเปลี่ยนแปลงคุณสมบัติไฟฟ้าของพวกเขา
คลังสมาธิของยาด๊อปปิ้ง: สามารถแตกต่างกันมากขึ้นอยู่กับการใช้งานจากปริมาณที่ต่ํามาก (~ 10^13 โอะตอม/cm^3) สําหรับแผ่นแผ่นที่มีความต้านทานสูง ถึงปริมาณที่สูงมาก (~ 10^20 โอะตอม/cm^3) สําหรับแผ่นแผ่นที่มีความต้านทานต่ํา.
FAQ:
1.Q: กระปุกซิลิคอนใช้อะไร?
ตอบ: ในอิเล็กทรอนิกส์, โวฟเวอร์ (ยังเรียกว่าชิ้นหรือพื้นฐาน) เป็นชิ้นบางของครึ่งประสาท, เช่นซิลิคอนคริสตัล (c-Si, ซิลิคียม), ใช้สําหรับการผลิตวงจรบูรณาการและ,ในไฟฟ้าไฟฟ้าเพื่อผลิตเซลล์แสงอาทิตย์
2.Q: ความแตกต่างระหว่างแผ่นซิลิคอนกับชิปคืออะไร?
ตอบ: ในขณะที่ชิปและวอฟเฟอร์มักจะใช้กันในอิเล็กทรอนิกส์ มีความแตกต่างที่น่าสังเกตได้ระหว่างทั้งสองหนึ่งในความแตกต่างที่สําคัญคือชิป หรือวงจรบูรณาการ เป็นการประกอบของอิเล็กทรอนิกส์ขณะที่วอฟเฟอร์เป็นชิ้นบางของซิลิคอนที่ใช้ในการสร้างวงจรบูรณาการ
