FP Fabry-Perot Epiwafer InP Substrate Dia 2 3 4 6 นิ้ว ความหนา 350-650um
รายละเอียดสินค้า:
Place of Origin: | China |
การชำระเงิน:
Delivery Time: | 2-4weeks |
---|---|
Payment Terms: | T/T |
ข้อมูลรายละเอียด |
|||
PL Wavelength control: | Better than 3nm | PL Wavelength uniformity: | Std.Dev better than 1nm @inner 42mm |
---|---|---|---|
Thickness control: | Better than +3% | Thickness uniformity: | Better than +3% @inner 42mm |
Doping control: | Better than ±10% | P-InP doping (cm-°): | Zn doped: 5e17 to 2e18 |
N-inP doping (cm 3): | Si doped: 5e17 to 3e18 | AllnGaAs doping (cmr3): | 1e17 to 2e18 |
เน้น: | ความหนา 6 นิ้ว Epiwafer InP Substrate,350-650um InP สับสราต,6 นิ้ว InP substrate |
รายละเอียดสินค้า

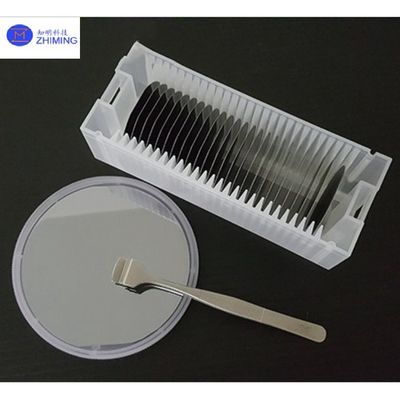

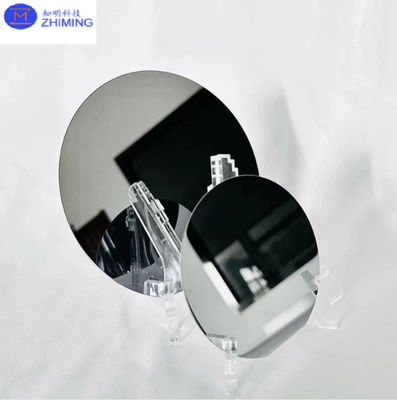

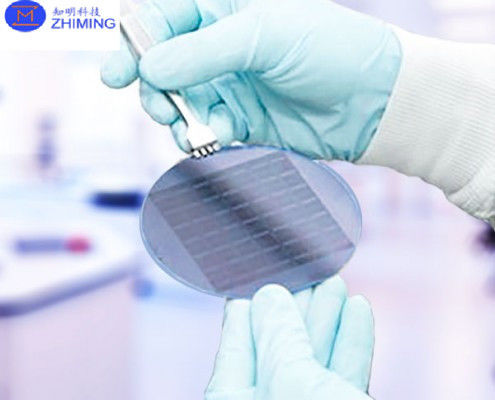

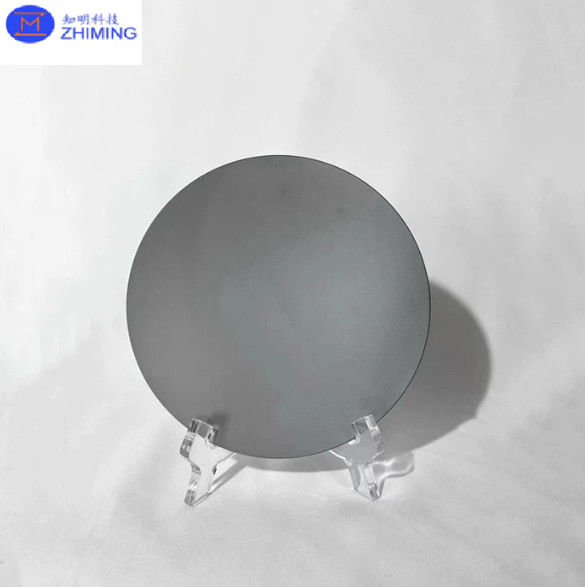

FP ((Fabry-Perot)) Epiwafer InP สับสราท ขนาด 2 3 4 6 นิ้ว ความหนา: 350-650um InGaAs doping
FP ((Fabry-Perot)) อีพีเวเฟอร์ InP สับสราต
อีพีเวฟเฟอร์ Fabry-Perot (FP) บนพื้นฐานอินเดียมฟอสฟิด (InP) เป็นองค์ประกอบที่สําคัญในการผลิตอุปกรณ์ออนไลน์ที่มีประสิทธิภาพสูงโดยเฉพาะ ไดโอเดสเลเซอร์ที่ใช้ในระบบสื่อสารทางออนไลน์สารสับสราท InP ให้ความเหมาะสมกับกรอบดีเยี่ยมกับวัสดุเช่น InGaAsP ทําให้การเติบโตของชั้น epitaxial คุณภาพสูงระยะความยาวคลื่น 55 μm, ทําให้มันเหมาะสมสําหรับการสื่อสารไฟเบอร์ออปติก เนื่องจากคุณสมบัติการสูญเสียต่ําของไฟเบอร์ออปติกในช่วงนี้ใช้กันอย่างแพร่หลายในระบบเชื่อมต่อกลางตัวข้อมูล, การตรวจจับสิ่งแวดล้อม, และการวินิจฉัยทางการแพทย์โครงสร้างที่เรียบง่ายของเลเซอร์ FP เมื่อเปรียบเทียบกับการออกแบบที่ซับซ้อนกว่าเช่นเลเซอร์ DFB (Distributed Feedback) ทําให้พวกเขาเป็นตัวเลือกที่นิยมสําหรับการใช้งานการสื่อสารระยะกลางอีพีเวฟเฟอร์ FP ที่ใช้อินพี เป็นสิ่งจําเป็นในอุตสาหกรรมที่ต้องการส่วนประกอบทางออปติกที่มีความเร็วสูงและน่าเชื่อถือ
FP ((Fabry-Perot)) รายการของ Epiwafer InP substrate
FP ((Fabry-Perot)) ใบข้อมูลของพื้นฐาน Epiwafer InP
FP ((Fabry-Perot)) โครงสร้างของพื้นฐาน InP Epiwafer
- InP Substrate (ฐาน)
- พื้นผิว (ผิวเรียบ)
- พื้นที่ทํางาน (Quantum Wells)
- ผนังคลุม (การปิดแสง)
- ชั้นประเภท P และ N (การฉีดพกพา)
- ชั้นติดต่อ (ติดต่อไฟฟ้า)
- ธาตุสะท้อนแสง (FP Laser Cavity)
เอปิเวอเฟอร์ Fabry-Perot (FP) บนสารสับสราตอินเดียมฟอสฟิด (InP) ถูกใช้อย่างแพร่หลายในแอพลิเคชั่นออปโตอิเล็กทรอนิกส์ต่าง ๆ เนื่องจากคุณสมบัติการปล่อยแสงที่มีประสิทธิภาพ, โดยเฉพาะใน 1.3 μm ถึง 1ระยะความยาวคลื่น.55 μm
1.การสื่อสารด้วยเส้นใยออปติก
- ไดโอเดสเลเซอร์: ไลเซอร์ FP ถูกใช้เป็นแหล่งแสงในระบบสื่อสารไฟเบอร์ออปติก โดยเฉพาะสําหรับการส่งข้อมูลระยะสั้นและกลางการทํางานที่ความยาวคลื่นที่ลดการสูญเสียสัญญาณในเส้นใยออทติกส์ให้น้อยที่สุด.
- เครื่องรับสัญญาณและโมดูลแสง: ไลเซอร์ FP ที่บูรณาการในเครื่องรับสัญญาณออปติก ทําให้สามารถแปลงสัญญาณไฟฟ้าเป็นสัญญาณออปติกสําหรับการส่งข้อมูลผ่านเครือข่ายไฟเบอร์ออปติก
2.การเชื่อมต่อระหว่างศูนย์ข้อมูล
- การเชื่อมต่อความเร็วสูง: ไลเซอร์ FP ในศูนย์ข้อมูลให้ความเร็วสูง, อัตราการผ่อนคลายต่ํา อัตราการเชื่อมต่อทางออปติกระหว่างเซอร์เวอร์และอุปกรณ์เครือข่าย
3.การตรวจจับสิ่งแวดล้อมและการตรวจจับก๊าซ
- เซ็นเซอร์แก๊ส: ไลเซอร์ FP ใช้ในระบบตรวจจับก๊าซเพื่อตรวจจับก๊าซเฉพาะอย่างเช่น CO2 และ CH4 โดยการปรับความยาวคลื่นการดูดซึมของก๊าซเหล่านี้ระบบเหล่านี้ถูกใช้สําหรับการติดตามสิ่งแวดล้อมและอุตสาหกรรมความปลอดภัย.
4.การวินิจฉัยทางการแพทย์
- โทโมเกรฟีความสอดคล้องทางแสง (OCT): ไลเซอร์ FP ใช้ในระบบ OCT สําหรับการถ่ายภาพทางการแพทย์ที่ไม่บุกรุก โดยเฉพาะอย่างยิ่งในสาขาโรคตา, โรคผิวหนัง และการวินิจฉัยหัวใจและหลอดเลือดระบบเหล่านี้ใช้ความเร็วสูงและความแม่นยําของเลเซอร์ FP สําหรับการถ่ายภาพเนื้อเยื่ออย่างละเอียด.
5.ระบบ LIDAR
- รถยนต์ที่ใช้ตัวเองและการสร้างแผนที่: ไลเซอร์ FP ใช้ในระบบ LIDAR (Light Detection and Ranging) สําหรับการใช้งาน เช่น การขับขี่อิสระ การแผนที่ 3 มิติ และการสแกนสิ่งแวดล้อมเมื่อการวัดระยะทางความละเอียดสูงเป็นสิ่งจําเป็น.
6.เครื่องวงจรบูรณาการไฟฟ้า (PIC)
- โฟตอนิกส์บูรณาการ: FP Epiwafers เป็นวัสดุพื้นฐานสําหรับการพัฒนาวงจรบูรณาการโฟตอนิกส์ที่บูรณาการอุปกรณ์โฟตอนิกส์หลาย (เช่นเลเซอร์เครื่องตรวจจับ) บนชิปเดียวสําหรับการประมวลผลสัญญาณความเร็วสูงและการสื่อสาร.
7.การสื่อสารผ่านดาวเทียมและอากาศ
- การ สื่อสาร ด้วย ความถี่ สูง: ไลเซอร์ FP ที่ใช้ InP ใช้ในระบบสื่อสารดาวเทียมสําหรับการส่งข้อมูลความถี่สูงในระยะไกลในอวกาศและอุปกรณ์อากาศ
8.การวิจัยและการพัฒนา
- การสร้างต้นแบบและการทดสอบ: FP Epiwafers ถูกใช้ใน R & D สําหรับการพัฒนาอุปกรณ์ optoelectronic ใหม่, การปรับปรุงการทํางานของเลเซอร์ไดโอด์, และการสํารวจความยาวคลื่นใหม่สําหรับเทคโนโลยีที่กําลังเกิด.
การใช้งานเหล่านี้ทําให้เห็นถึงความหลากหลายของ FP Epiwafers บนพื้นฐาน InP ซึ่งให้บริการกับการแก้ไขที่มีประสิทธิภาพและประหยัดในสาขาต่างๆ เช่น โทรคมนาคม การวินิจฉัยทางการแพทย์การตรวจจับสิ่งแวดล้อมและระบบออปติกความเร็วสูง
-
การปล่อยแสงที่มีประสิทธิภาพในระยะคลื่นสําคัญ:
- อีพีเวฟเฟอร์ FP บนสับสราท InP ถูกปรับปรุงให้ดีที่สุดสําหรับการปล่อยในช่วงความยาวคลื่น 1.3 μm ถึง 1.55 μm ซึ่งตรงกับหน้าต่างการส่งที่ขาดทุนน้อยในเส้นใยออฟติกส์ทําให้มันเหมาะสําหรับการสื่อสารด้วยไฟเบอร์ออปติก.
-
ความเร็วสูง:
- สับสราต InP มีความเคลื่อนไหวอิเล็กตรอนที่ดีเยี่ยม ทําให้เลเซอร์ FP สามารถทํางานความเร็วสูงและรองรับการส่งข้อมูลความถี่สูงทําให้มันเหมาะสําหรับการใช้งานความกว้างแบนด์วิทสูง เช่น ศูนย์ข้อมูลและโทรคมนาคม.
-
การผลิตที่ประหยัด
- เมื่อเปรียบเทียบกับโครงสร้างเลเซอร์ที่ซับซ้อนกว่า เช่น เลเซอร์การตอบสนองกระจาย (DFB) เลเซอร์ FP มีการออกแบบที่เรียบง่ายกว่าผลลัพธ์คือต้นทุนการผลิตที่ต่ําลงในขณะที่ยังคงให้ผลงานที่ดีสําหรับการใช้งานในระยะสั้นและกลาง.
-
การใช้งานหลากหลาย
- อีพีเวฟเฟอร์ FP ใช้ในหลายประเภท จากการสื่อสารด้วยไฟเบอร์ออปติก และการเชื่อมต่อระหว่างศูนย์ข้อมูล ถึงการตรวจจับสิ่งแวดล้อม การวินิจฉัยทางการแพทย์ (OCT) และระบบ LIDARความหลากหลายของพวกเขาเป็นข้อดีสําคัญในทุกสาขาวิสาหกรรม.
-
ขั้นตอนการผลิตที่ง่ายขึ้น
- ไลเซอร์ FP ง่ายต่อการผลิต เมื่อเทียบกับ ไลเซอร์ประเภทอื่น ๆ เช่น ไลเซอร์ DFB เนื่องจากมันพึ่งพาด้านแยกที่สะท้อนแสงตามธรรมชาติ แทนที่จะเป็นกรีตซิ่งที่ซับซ้อนลดความซับซ้อนและค่าใช้จ่ายในการผลิต.
-
ความยืดหยุ่นความยาวคลื่นที่ดี
- เลเซอร์ FP สามารถปรับระยะความยาวคลื่นได้ โดยปรับกระแสไฟฟ้าหรืออุณหภูมิ ให้ความยืดหยุ่นสําหรับการใช้งานที่แตกต่างกัน โดยเฉพาะในระบบตรวจจับและการสื่อสาร
-
การบริโภคพลังงานต่ํา:
- ไลเซอร์ FP ที่ใช้กับ InP epiwafers มีแนวโน้มในการใช้พลังงานที่ต่ํากว่า ทําให้มันมีประสิทธิภาพในการใช้งานขนาดใหญ่ในระบบสื่อสารข้อมูลและเครือข่ายการตรวจจับที่ประสิทธิภาพการใช้พลังงานเป็นสิ่งสําคัญ
