รายละเอียดสินค้า:

Place of Origin: China
ชื่อแบรนด์: ZMSH

การชำระเงิน:

Delivery Time: 2-4weeks
Payment Terms: T/T
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

PL Wavelength control: Better than 3nm PLWavelength uniformity: Std, Dev better than inm @inner 42mm
Thickness control: Better than ±3% Thickness uniformity: Better than ±3% @inner 42mm
Doping control: Better than ±10% P-InP doping (cm-*): Zn doped: 5e17 to 2e18
N-InP doping (cm 3): Si doped: 5e17 to 3e18 การเจือปนสาร AllnGaAs (cm3): 1e17 ถึง 2e18 5e17 ถึง 1e19
การเจือปนในGaAs(ซม.·*): 5e14 ถึง 4e19
เน้น:

1390nm InP DFB Epiwafer 6 นิ้ว InP สับสราท

,

6 Inch InP Substrate

รายละเอียดสินค้า

InP DFB Epiwafer ความยาวคลื่น 1390nm InP substrate 2 4 6 นิ้วสําหรับไดโอเดสเลเซอร์ DFB 2.5 ~ 25G





InP DFB Epiwafer สรุปของพื้นฐาน InP



InP DFB Epiwafers ที่ออกแบบมาสําหรับการใช้งานความยาวคลื่น 1390nm เป็นองค์ประกอบสําคัญที่ใช้ในระบบสื่อสารทางออนไลน์ความเร็วสูง โดยเฉพาะสําหรับไดโอเดสเลเซอร์ 5 Gbps ถึง 25 Gbps DFB (Distributed Feedback)วอฟเฟอร์เหล่านี้ถูกปลูกบนสารสับสราตอินเดียมฟอสฟิด (InP) โดยใช้เทคนิค MOCVD (Metal-Organic Chemical Vapor Deposition) ที่มีความทันสมัยเพื่อบรรลุชั้น Epitaxial ที่มีคุณภาพสูง



ภูมิภาคที่ทํางานของเลเซอร์ DFB โดยทั่วไปถูกผลิตโดยใช้ InGaAlAs หรือ InGaAsP Quaternary Multiple Quantum Wells (MQWs) ซึ่งถูกออกแบบมาเพื่อชดเชยความเครียดนี่ทําให้การทํางานที่ดีที่สุดและความมั่นคงสําหรับการส่งข้อมูลความเร็วสูงวาเฟอร์มีให้เลือกในขนาดสับสราทต่างๆ รวมถึง 2 นิ้ว, 4 นิ้ว และ 6 นิ้ว เพื่อตอบสนองความต้องการการผลิตที่หลากหลาย



ความยาวคลื่น 1390nm เหมาะสําหรับระบบสื่อสารทางออทคิตรที่ต้องการผลิตแบบแบบเดียวที่แม่นยํา ด้วยการกระจายและการสูญเสียที่ต่ําทําให้มันเหมาะสมสําหรับเครือข่ายสื่อสารระยะกลางและการใช้งานการตรวจจับลูกค้าสามารถจัดการการสร้างเครือข่ายด้วยตัวเองหรือขอบริการ epihouse รวมถึงการเติบโตใหม่เพื่อการปรับปรุงต่อ



อีพีเวฟเฟอร์เหล่านี้ถูกออกแบบมาโดยเฉพาะ เพื่อตอบสนองความต้องการของระบบโทรคมนาคมและการสื่อสารข้อมูลที่ทันสมัยโซลูชั่นที่มีประสิทธิภาพสูงสําหรับเครื่องรับสัญญาณและโมดูลเลเซอร์ในเครือข่ายความเร็วสูง.






InP DFB Epiwafer โครงสร้างของพื้นฐาน InP



InP DFB Epiwafer ความยาวคลื่น 1390nm InP substrate 2 4 6 นิ้วสําหรับ 2.5 ~ 25G DFB ไดโอเดสเลเซอร์ 0






InP DFB ผลการทดสอบการแกนผัง PL ของพื้นฐาน InP Epiwafer



InP DFB Epiwafer ความยาวคลื่น 1390nm InP substrate 2 4 6 นิ้วสําหรับ 2.5 ~ 25G DFB ไดโอเดสเลเซอร์ 1




ผลการทดสอบ XRD และ ECV ของสารสับสราท InP DFB Epiwafer



InP DFB Epiwafer ความยาวคลื่น 1390nm InP substrate 2 4 6 นิ้วสําหรับ 2.5 ~ 25G DFB ไดโอเดสเลเซอร์ 2

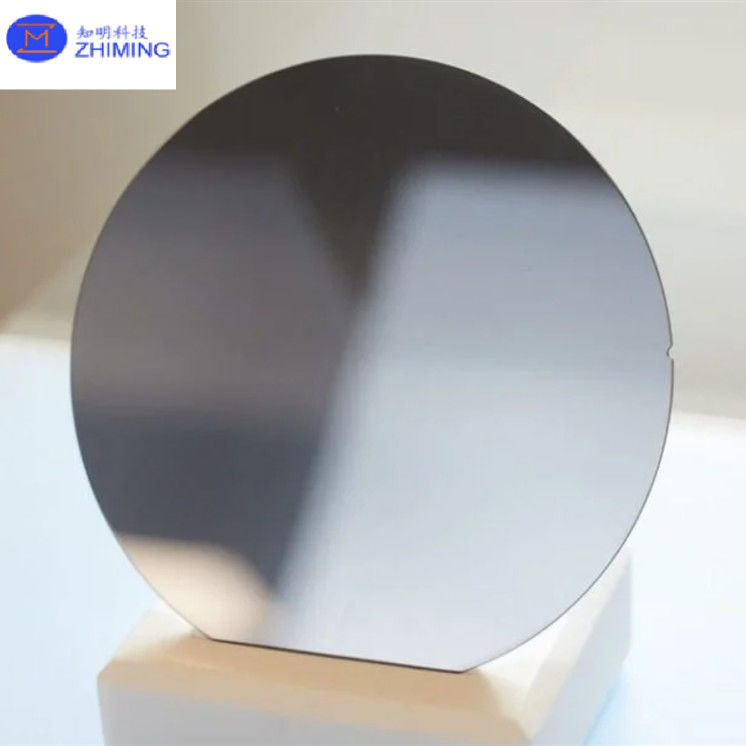

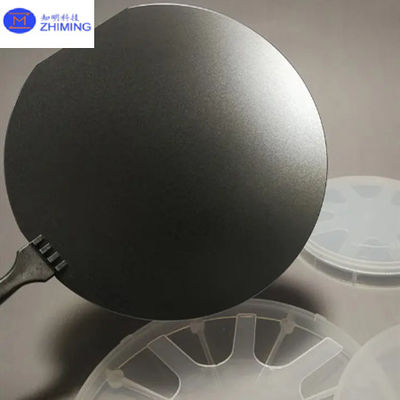

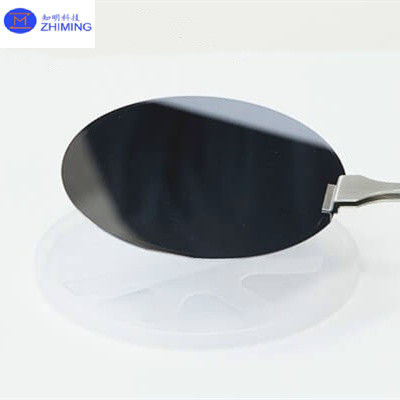

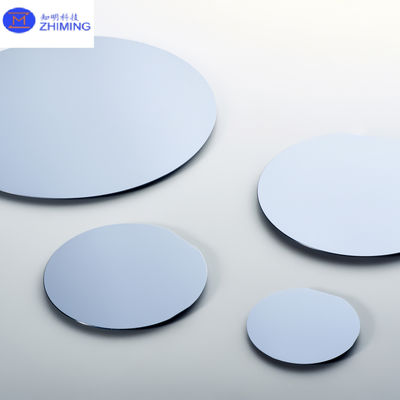

InP DFB Epiwafer รูปถ่ายจริงของพื้นฐาน InP



InP DFB Epiwafer ความยาวคลื่น 1390nm InP substrate 2 4 6 นิ้วสําหรับ 2.5 ~ 25G DFB ไดโอเดสเลเซอร์ 3InP DFB Epiwafer ความยาวคลื่น 1390nm InP substrate 2 4 6 นิ้วสําหรับ 2.5 ~ 25G DFB ไดโอเดสเลเซอร์ 4




คุณสมบัติของสับสราต InP DFB Epiwafer





คุณสมบัติของ InP DFB Epiwafer บน InP Substrate



วัสดุพื้นฐาน: อินเดียมฟอสฟิด (InP)

  • การสอดคล้องกรอบ: InP ให้ความสอดคล้องที่ดีกับชั้น Epitaxial เช่น InGaAsP หรือ InGaAlAs, รับประกันการเติบโต Epitaxial คุณภาพสูงกับความยุ่งยากและความบกพร่องอย่างน้อยซึ่งมีความสําคัญต่อผลงานของเลเซอร์ DFB.
  • ช่องแบนด์เกปตรง: InP มีช่องแดนตรง 1.344 eV ทําให้มันเหมาะสมสําหรับการปล่อยแสงในสเปคเตอร์อินฟราเรด โดยเฉพาะอย่างยิ่งในความยาวคลื่นเช่น 1.3 μm และ 1.55 μm ที่ใช้กันทั่วไปในสื่อสารทางออปติก

ผิวหนัง

  • ภูมิภาคที่ทํางาน: เขตที่ทํางานโดยทั่วไปประกอบด้วย InGaAsP หรือ InGaAlAs Quaternary multiple quantum wells (MQWs) MQWs เหล่านี้ได้รับการชดเชยความเครียดเพื่อเพิ่มผลงานรับประกันการผสมผสานขุมอิเล็กตรอนอย่างมีประสิทธิภาพ และการสร้างผลประโยชน์ทางแสงที่สูง.
  • ชั้นคลุม: ชั้นเหล่านี้ทําให้แสงถูกจํากัด ให้แสงอยู่ภายในบริเวณที่ทํางาน เพิ่มประสิทธิภาพของเลเซอร์
  • ชั้นเครือ: โครงสร้างเครือข่ายบูรณาการให้ผลตอบสนองสําหรับการทํางานแบบเดียว, รับประกันการปล่อยที่มั่นคงและความกว้างเส้นแคบกล่องสามารถถูกผลิตโดยลูกค้าหรือนําเสนอโดยผู้จําหน่าย epiwafer.

ความยาวคลื่นการทํางาน:

  • 1390nm: เลเซอร์ DFB ถูกปรับปรุงให้ทํางานในระยะ 1390nm ซึ่งเหมาะสําหรับการใช้งานในสื่อสารทางออปติกส์ รวมถึงเครือข่ายรถไฟฟ้าใต้ดินและระยะไกล

ความสามารถในการปรับปรุงความเร็วสูง:

  • อีพีวาวเฟอร์ถูกออกแบบมาเพื่อใช้ในเลเซอร์ DFB ที่รองรับความเร็วในการส่งข้อมูลจาก 2.5 Gbps ถึง 25 Gbps ทําให้มันเหมาะสมสําหรับระบบสื่อสารทางแสงความเร็วสูง

ความมั่นคงของอุณหภูมิ:

  • อีพีเวฟเฟอร์ DFB ที่ใช้อินพี (inP) ให้ความมั่นคงในอุณหภูมิที่ดีเยี่ยม โดยให้การปล่อยความยาวคลื่นที่คงที่และการทํางานที่น่าเชื่อถือในสภาพแวดล้อมการทํางานที่แตกต่างกัน

รูปแบบเดียวและความกว้างเส้นแคบ:

  • เลเซอร์ DFB ให้บริการการทํางานแบบเดียวที่มีความกว้างสายสีแคบ ลดการรบกวนสัญญาณและปรับปรุงความสมบูรณ์แบบของการส่งข้อมูล ซึ่งเป็นสิ่งจําเป็นสําหรับเครือข่ายการสื่อสารความเร็วสูง.

InP DFB Epiwafer บนพื้นฐาน InP ให้ความเหมาะสมกับกล่องที่ดีมาก ความสามารถในการปรับปรุงความเร็วสูง ความมั่นคงของอุณหภูมิและการทํางานแบบเดียวที่แม่นยําทําให้มันเป็นส่วนประกอบสําคัญในระบบสื่อสารทางออปติก ที่ทํางานที่ 1390nm สําหรับอัตราการส่งข้อมูลจาก 2.5 กิโลกรัมต่อนาที ถึง 25 กิโลกรัมต่อนาที
