รายละเอียดสินค้า:

Place of Origin: China
ชื่อแบรนด์: ZMSH
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

Cavity mode Tolerance: Within ± 3% Cavity mode Uniformity: <= 1%
Doping level tolerance: Within ± 30% Doping level Uniformity: <= 10%
ความสม่ำเสมอของความยาวคลื่น PL: มาตรฐาน Dev ดีกว่า 2nm ที่ระยะ 140 มม. ภายใน ความสม่ำเสมอของความหนา: ดีกว่า ±3% @ ภายใน 140 มม.
Mole fraction x tolerance: Within ±0.03 Mole fraction x Uniformity: <= 0.03
เน้น:

350um VCSEL N-GaAs สับสราต

,

สับสราต N-GaAs 350um

,

สับสราต N-GaAs 6 นิ้ว

รายละเอียดสินค้า

N-GaAs substrate ความหนา 6 นิ้ว 350um สําหรับการใช้ VCSEL OptiWave VCSEL epiWafer



ภาพรวมของ VCSEL epiWafer N-GaAs substrate





รายการVCSEL epiWafer บนพื้นฐาน N-GaAsได้ถูกออกแบบมาสําหรับการใช้งานด้านแสงที่มีประสิทธิภาพสูง โดยเฉพาะสําหรับGigabit Ethernetและการสื่อสารแบบดิจิตอลสร้างขึ้นบนโวฟเวอร์ 6 นิ้วระบบเลเซอร์ความเหมือนกันสูงและสนับสนุนความยาวคลื่นทางแสงศูนย์ของ850 nmและ940 nmโครงสร้างมีให้เลือกในทั้งจํากัดในโอกไซด์หรือวีซีเอลเอล (VCSEL)วอฟเฟอร์ถูกปรับปรุงให้เหมาะสมกับการใช้งานที่ต้องการความขึ้นอยู่กับคุณสมบัติไฟฟ้าและแสงน้อยกว่าอุณหภูมิทําให้มันเหมาะสําหรับการใช้ในหนูเลเซอร์,การสื่อสารทางแสงและสภาพแวดล้อมที่มีความรู้สึกต่ออุณหภูมิอื่นๆ






โครงสร้างของ VCSEL epiWafer N-GaAs substrate



N-GaAs Substrate ความหนา 6 นิ้ว 350um สําหรับ VCSEL ใช้ OptiWave VCSEL EpiWafer 0

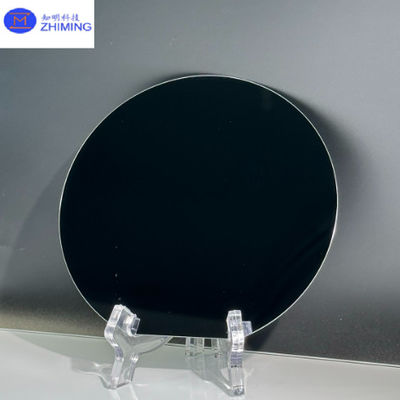

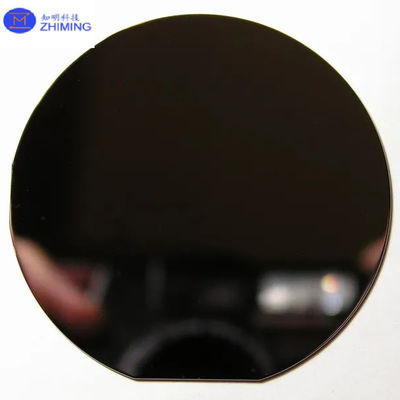

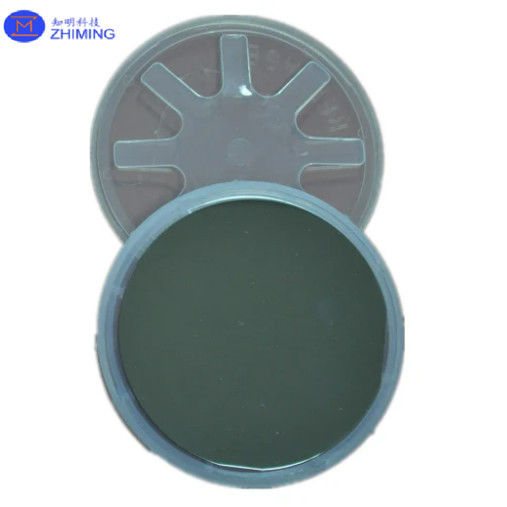

รูปภาพของ VCSEL epiWafer N-GaAs substrate





N-GaAs Substrate ความหนา 6 นิ้ว 350um สําหรับ VCSEL ใช้ OptiWave VCSEL EpiWafer 1N-GaAs Substrate ความหนา 6 นิ้ว 350um สําหรับ VCSEL ใช้ OptiWave VCSEL EpiWafer 2








แผ่นข้อมูลของ VCSEL epiWafer N-GaAs substrateZMSH VCSEL EPIWAFER.pdf



 N-GaAs Substrate ความหนา 6 นิ้ว 350um สําหรับ VCSEL ใช้ OptiWave VCSEL EpiWafer 3








คุณสมบัติของ VCSEL epiWafer N-GaAs substrate



รายการVCSEL epiWafer บนพื้นฐาน N-GaAsมีคุณสมบัติสําคัญหลายอย่างที่ทําให้มันเหมาะสําหรับการใช้งานในระบบออฟติกส์ที่มีประสิทธิภาพสูง



N-GaAs Substrate:



  • ส่งผลดีการนําไฟฟ้าและเป็นฐานที่มั่นคงสําหรับการเติบโตของโครงสร้าง VCSEL
  • ข้อเสนอความหนาแน่นของความบกพร่องซึ่งเป็นสิ่งสําคัญสําหรับการทํางานของอุปกรณ์ที่มีประสิทธิภาพสูงและน่าเชื่อถือ



ความสามารถในการปรับระดับความยาวคลื่น:



  • การสนับสนุน850 nmและ940 nmความยาวคลื่นทางออปติกกลาง ทําให้มันเหมาะสมสําหรับการใช้งานในการสื่อสารทางแสงและการตรวจจับ 3 มิติ.



แอรเรย์เลเซอร์ความเหมือนกันสูง:



  • รับประกันผลประกอบการที่สม่ําเสมอทั่วแผ่น, สําคัญสําหรับอุปกรณ์ที่ใช้เมรดในศูนย์ข้อมูลและเครือข่ายไฟเบอร์ออปติก.



อุปกรณ์ประกอบอ๊อกไซด์หรือโปรตัน:



  • มีในจํากัดในโอกไซด์หรือโปรโตนอิมพแลนท์โครงสร้าง VCSEL ให้ความยืดหยุ่นในการออกแบบเพื่อปรับปรุงผลงานสําหรับการใช้งานเฉพาะเจาะจง



ความมั่นคงทางความร้อน:



  • ออกแบบเพื่อแสดงความขึ้นอยู่กับคุณสมบัติไฟฟ้าและแสงน้อยในช่วงอุณหภูมิที่กว้าง, รับประกันการทํางานที่มั่นคงในสภาพแวดล้อมที่มีความรู้สึกต่ออุณหภูมิ



พลังและความเร็วสูง:



  • โครงสร้างของกระดาษรองรับการส่งข้อมูลความเร็วสูงและการทํางานพลังงานสูงทําให้มันเหมาะสําหรับGigabit Ethernet,การสื่อสารข้อมูลและLIDARระบบ



ความสามารถในการปรับขนาด:



  • โฟเมตเวฟ 6 นิ้วการผลิตที่ประหยัด, สนับสนุนการผลิตขนาดใหญ่และการบูรณาการในระบบออปติกส์ต่างๆ

คุณสมบัติเหล่านี้ทําให้ VCSEL epiWafer บนพื้นฐาน N-GaAs เหมาะสําหรับการใช้งานที่ต้องการประสิทธิภาพสูง, ความมั่นคงในอุณหภูมิและผลงานที่น่าเชื่อถือ
