8 นิ้ว Si Wafer CZ 200 มิลลิเมตร ไพรม์เกรดซิลิคอนเวเฟอร์ <111>, SSP,DSP P ประเภท,B Dopant สําหรับวัสดุครึ่งตัวนํา

8 นิ้ว Si วอฟเฟอร์ CZ 200 มิลลิเมตร ไพรม์เกรดซิลิคอนวอฟเฟอร์ < 100>, SSP,DSP P ประเภท,B dopant,สําหรับวัสดุครึ่งตัวนํา

การนําเสนอผลิตภัณฑ์: 8 นิ้ว (200 มิลลิเมตร) สูตรซิลิคอน

ซิลิคอนวอฟเฟอร์เป็นหินมุมของอุตสาหกรรมครึ่งประสาท สะดวกในการสร้างเทคโนโลยีที่ล้ําหน้าโวฟเฟอร์ซิลิคอนขนาด 8 นิ้ว (200 มม.)เป็นจุดสูงสุดของวัสดุและการผลิต ที่ดีเยี่ยม โดยเฉพาะเจาะจงสําหรับการผลิตครึ่งตัวนําและการใช้งานที่เกี่ยวข้องและคุณภาพพื้นผิวที่บริสุทธิ์, วอฟเฟอร์เหล่านี้ตอบสนองความต้องการที่ต้องการของอุตสาหกรรม เช่น การผลิตไมโครชิป, การผลิต MEMS, และระบบไฟฟ้าไฟฟ้า

ผลิตโดยใช้กระบวนการ Czochralski (CZ)โวฟเฟอร์นี้มี<100> ความเหมาะสมของคริสตัล,โดปิ้งชนิด P ด้วยโบรอน, และตัวเลือกสําหรับผิวเคลือบข้างเดียว (SSP) หรือผิวเคลือบข้างสอง (DSP)และการปนเปื้อนของอนุภาคอย่างน้อยทําให้มันเป็นตัวเลือกที่น่าเชื่อถือสําหรับโรงงานครึ่งนําสถาบันวิจัยและพัฒนา และสถานศึกษาทั่วโลก

1.ข้อจํากัดหลัก

รายละเอียดเหล่านี้แสดงให้เห็นถึงความแม่นยําด้านมิติ, ความสมบูรณ์แบบทางโครงสร้าง และความบริสุทธิ์ทางเคมีที่โดดเด่นของวอลเฟอร์ ซึ่งเป็นสิ่งจําเป็นสําหรับกระบวนการผลิตที่ก้าวหน้า

2.คุณลักษณะสําคัญ

2.1 คุณภาพสูงสุด

โวฟเฟอร์ซิลิคอนของเราทําจากซิลิคอนโมโนคริสตัลลีนบริเวณใหม่, รับประกันความบริสุทธิ์และความน่าเชื่อถือที่ไม่มีคู่แข่ง.

2.2 พื้นที่พร้อม Epi

ผงละแผ่นถูกเคลือบเพื่อให้เกิดผิวที่พร้อมสําหรับการปรับปรุงอีพีเกรดสูง ทําให้เหมาะสําหรับการปรับปรุงอีพีแอ็กเซียลและกระบวนการสําคัญอื่น ๆพื้นผิวที่เรียบเรียบมาก ลดความบกพร่องให้น้อยที่สุด และเพิ่มผลิตของกระบวนการด้านล่าง.

2.3 เกินมาตรฐานของอุตสาหกรรม

โวฟเฟอร์ซิลิคอนขนาด 8 นิ้วของเรา ตอบโจทย์และบ่อยครั้งเกินมาตรฐาน SEMI M1-0302, สะท้อนถึงคุณสมบัติทางกลและทางไฟฟ้าที่ดีกว่าของพวกเขา.

2.4 การควบคุมคุณภาพอย่างครบวงจร

โวฟเฟอร์ทุกแผ่นต้องผ่านการตรวจสอบและทดสอบอย่างละเอียด เพื่อหาปารามิเตอร์ เช่น TTV, BOW, WARP, ความหนาแน่นของอนุภาค และความเหมือนของความต้านทานกระบวนการประกันคุณภาพที่เข้มงวดนี้รับประกันว่า โวฟเฟอร์ที่ไม่มีความบกพร่องและมีความน่าเชื่อถือสําหรับทุกการใช้งาน.

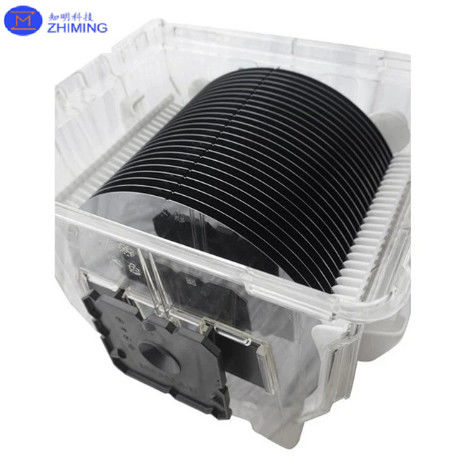

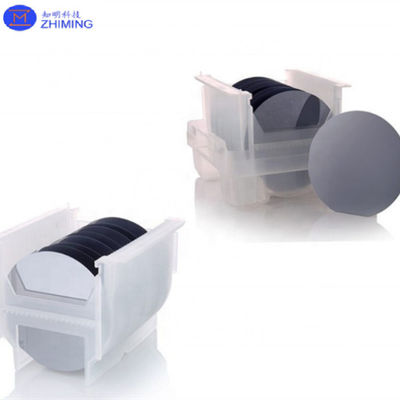

2.5 การบรรจุที่ปลอดภัย

เพื่อป้องกันการปนเปื้อนและความเสียหายทางกายภาพแคสเก็ต PP ที่สะอาดมากปิดในกระเป๋าสะพายสองตัวแบบกันสแตตติกใต้สภาพห้องสะอาดชั้น 100ทําให้โอฟเฟอร์มาถึงในสภาพดีดี พร้อมใช้ได้ทันที

2.6 การแก้ไขที่ประหยัด

โวฟเฟอร์ของเรามีราคาที่สามารถแข่งขันได้ โดยมีส่วนลดปริมาณสําหรับการสั่งซื้อจํานวนมาก ซึ่งทําให้มันเป็นตัวเลือกที่ดีสําหรับการผลิตขนาดอุตสาหกรรมและโครงการวิจัย

2.7 ใบรับรองความเหมาะสม (COC)

แต่ละการจัดส่งมีใบรับรองความเหมาะสม การตรวจสอบสเปคของโวฟเฟอร์และการปฏิบัติตามมาตรฐานของอุตสาหกรรมเอกสารนี้ทําให้ลูกค้ามีความสงบใจเกี่ยวกับคุณภาพและความเป็นจริงของสินค้า.

3.การใช้งาน

ความหลากหลายและผลงานสูงของซิลิคอนวอฟเฟอร์เกรดพรีมขนาด 8 นิ้วทําให้มันเหมาะสําหรับการใช้งานที่หลากหลาย:

3.1 การผลิตครึ่งตัวนํา

• การผลิตไมโครชิปและการผลิต IC:
  วาเฟอร์ที่มีแนวโน้มคริสตัลและความบริสุทธิ์สูง เหมาะสําหรับการผลิตวงจรบูรณาการ, เครื่องประมวลผล, และชิปความจํา, รองรับความก้าวหน้าในด้านคอมพิวเตอร์และโทรคมนาคม

• อุปกรณ์ครึ่งนําพลังงาน:
  คุณสมบัติไฟฟ้าที่มั่นคงและความบกพร่องอย่างน้อยทําให้มันเป็นตัวเลือกที่น่าเชื่อถือในการสร้างทรานซิสเตอร์ไบโพลาร์ประตูแยกกัน (IGBT) และทรานซิสเตอร์ผลสนามครึ่งประสาทโลหะ-ออกไซด์ (MOSFETs)

3.2 MEMS และเซ็นเซอร์

ความราบเรียบและขนาดแม่นยําอย่างพิเศษของแผ่นนี้มีความสําคัญในการผลิตอุปกรณ์ MEMS รวมถึงเครื่องวัดความเร่ง, จิโรสโกป และเซ็นเซอร์ความดัน

3.3 โฟตอนิกส์และออปโตอีเลคทรอนิกส์

• ไฟ LED และ ไดโอเดสเลเซอร์:
  โวฟเฟอร์ ผิวค่อนข้างหยาบและความสกปรกต่ํามีความสําคัญสําหรับการปล่อยแสงที่มีประสิทธิภาพและการทํางานของอุปกรณ์ที่น่าเชื่อถือ
• ส่วนประกอบของอุปกรณ์แสง:
  มันใช้เป็นพื้นฐานในการผลิตเลนส์และกระจกความละเอียดสูงในระบบออปติก

3.4 การใช้งานไฟฟ้าแสงอาทิตย์

ด้วยคุณภาพคริสตัลที่เหนือกว่าและคุณสมบัติไฟฟ้าที่คงที่ โวฟเวอร์เหล่านี้ถูกใช้ในการผลิตเซลล์ไฟฟ้าไฟฟ้าที่มีประสิทธิภาพสูง

3.5 การวิจัยและพัฒนา

ความสามารถในการปรับปรุงรายละเอียดและความพร้อมในปริมาณที่น้อยกว่าทําให้มันเป็นตัวเลือกที่ชอบสําหรับโครงการ R & D ในมหาวิทยาลัย, เส้นทางทดลอง, และห้องปฏิบัติการนวัตกรรม

4.ข้อดีของซิลิคอนวอฟเฟอร์เกรดพรีม 8 นิ้ว

4.1 ความบริสุทธิ์และความราบเรียบอย่างพิเศษ

โวฟเฟอร์แสดงระดับปนเปื้อนออกซิเจนที่ต่ํามาก (≤18 ppma) และการปนเปื้อนคาร์บอน (≤1 ppma) ทําให้การทํางานและความน่าเชื่อถือของอุปกรณ์เพิ่มขึ้นและ WARP ถูกรักษาภายในความอดทนที่เข้มข้นเพื่อสนับสนุน photolithography และกระบวนการฝากแผ่นบางที่สําคัญ.

4.2 การปรับปรุงคุณภาพพื้นผิว

ความหยาบคายของผิว (Ra ≤ 5 Å) ถูกปรับปรุงเพื่อให้เกิดการเติบโตของ epitaxial ที่เรียบร้อย, ปรับปรุงผลผลิตและลดต้นทุนการผลิตในการผลิตปริมาณสูง

4.3 ความไว้วางใจและความเข้ากันได้ทั่วโลก

โวฟเฟอร์เหล่านี้ถูกใช้อย่างแพร่หลายโรงงานผลิตสารครึ่งตัว ศูนย์ R&D และสถาบันวิชาการทั่วโลก เนื่องจากความเข้ากันได้กับอุปกรณ์การประมวลผลมาตรฐาน และมาตรฐานคุณภาพสากล

4.4 การปรับแต่งแบบหลากหลาย

จากการปรับความต้านทานไปยังการฝากชั้นออกไซด์ โวฟเฟอร์เหล่านี้สามารถปรับแต่งเพื่อตอบสนองความต้องการของลูกค้าที่เฉพาะเจาะจง โดยให้ความเหมาะสมกับการใช้งานที่หลากหลาย

5.กระบวนการผลิต

รายการกระบวนการ Czochralski (CZ)ใช้ในการเพาะปลูกสลักซิลิคอนโมโนคริสตัลขนาดใหญ่ เทคนิคที่ก้าวหน้านี้ทําให้เกิดโครงสร้างกรอบคริสตัลแบบเรียบร้อยที่มีอาการบกพร่องอย่างน้อยวาฟเฟอร์ถูกตัดผลิตภัณฑ์สุดท้ายเป็นตัวประกอบของวิศวกรรมความแม่นยํา

6.ความมุ่งมั่นต่อสิ่งแวดล้อม

กระบวนการผลิตของเราถูกออกแบบเพื่อลดผลกระทบต่อสิ่งแวดล้อมให้น้อยที่สุดRoHSและมาตรฐานสิ่งแวดล้อมอื่น ๆ ความมุ่งมั่นนี้ทําให้แน่ใจว่าผลิตภัณฑ์ของเราจะตอบสนองทั้งเป้าหมายการทํางานและความยั่งยืน

7.สรุป

รายการโวฟเฟอร์ซิลิคอนขนาด 8 นิ้ว (200 มม.)เป็นตัวอย่างของความเป็นเลิศในด้านวิทยาศาสตร์วัสดุและการผลิตครึ่งตัวและคุณสมบัติพื้นผิวที่โดดเด่นทําให้มันเป็นองค์ประกอบที่สําคัญสําหรับการพัฒนาเทคโนโลยีที่ก้าวหน้า.

ด้วยความยืดหยุ่น, ความน่าเชื่อถือ และการปฏิบัติตามมาตรฐานของอุตสาหกรรม, วอฟเฟอร์นี้เป็นตัวเลือกที่เชื่อถือได้สําหรับการใช้งานตั้งแต่การผลิตครึ่งตัวนําไปยังการ R & D prototyping.ไม่ว่าคุณจะผลิตชิปรุ่นใหม่, การสร้างอุปกรณ์ MEMS หรือการสํารวจแนวทางใหม่ในฟอทอนิกส์, วาเฟอร์เหล่านี้เป็นพื้นฐานสําหรับความสําเร็จ

ด้วยการเลือกแผ่นซิลิคอนขนาด 8 นิ้วของเรา คุณกําลังลงทุนในสินค้า ที่รวมความเหนือกว่าทางเทคนิค ความไว้วางใจทั่วโลกและราคาที่แข่งขัน.
