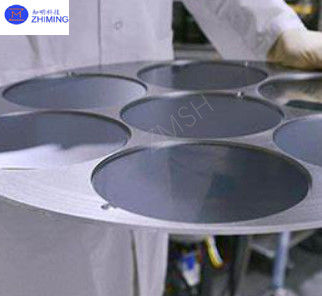

InAs Substrate 2 นิ้ว 3 นิ้ว 4 นิ้ว 5 นิ้ว 6 นิ้ว Un/S/Zn ประเภท N/P DSP/SSP สวย
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
| หมายเลขรุ่น: | พื้นผิวอินเดียมอาร์เซไนด์ (InAs) |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 25 |
|---|---|
| ราคา: | undetermined |
| รายละเอียดการบรรจุ: | พลาสติกโฟม+กล่อง |
| เวลาการส่งมอบ: | 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1,000 ชิ้น / สัปดาห์ |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | อินเดียมอาร์เซไนด์ (InAs) | แบนด์แก็ป: | 0.354 eV (bandgap โดยตรงที่ 300 K) |
|---|---|---|---|
| การเคลื่อนที่ของอิเล็กตรอน: | > 40,000 cm²/V·s (300 K) ทำให้สามารถใช้งานอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูงได้ | มวลที่มีประสิทธิภาพ: | มวลประสิทธิผลของอิเล็กตรอน: ~0.023 m₀ (มวลอิเล็กตรอนอิสระ) |
| ค่าคงที่ขัดแตะ: | 6.058 Å เข้ากันได้ดีกับวัสดุ เช่น GaSb และ InGaAs | ความสามารถในการนําความร้อน: | ~0.27 วัตต์/ซม.·K ที่ 300 K |
| ความเข้มข้นของตัวพาที่แท้จริง: | ~1.5 × 10¹⁶ cm⁻³ ที่ 300 K | ดัชนีการหักเหของแสง: | ~3.51 (ที่ความยาวคลื่น 10 µm) |
| เน้น: | 5 นิ้ว INAs สับสราท,6 นิ้ว INAs สับสราท,4 นิ้ว INAs Substrate |
||
รายละเอียดสินค้า

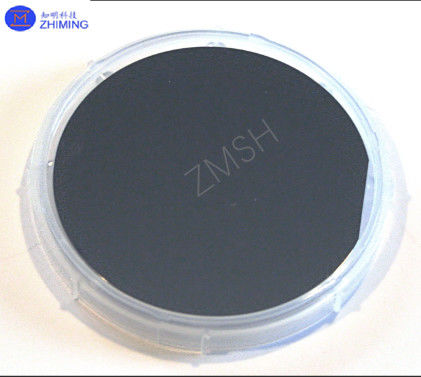

InAs Substrate 2 นิ้ว 3 นิ้ว 4 นิ้ว 5 นิ้ว 6 นิ้ว Un/S/Zn ประเภท N/P DSP/SSP
สับสราตของอินเดียมอาร์เซนไซด์ (InAs) สับสราต
สับสราตอินเดียมอาร์เซนได (InAs) เป็นสิ่งสําคัญในการพัฒนาเทคโนโลยีครึ่งประสาทที่ทันสมัย, ขอบคุณการรวมของคุณสมบัติไฟฟ้าและแสงที่พิเศษของพวกเขาในฐานะสารประกอบครึ่งประสาท III-V, InAs มีคุณค่าเฉพาะอย่างยิ่งสําหรับช่องแดนแคบของ 0.36 eV ในอุณหภูมิห้อง ซึ่งทําให้มันสามารถทํางานได้อย่างมีประสิทธิภาพในสเป็คตรัมอินฟราเรดทําให้ InAs เป็นวัสดุที่เหมาะสมสําหรับเครื่องตรวจแสงอินฟราเรด, ที่มีความรู้สึกสูงต่อรังสีอินฟราเรดจําเป็น นอกจากนี้ ความเคลื่อนไหวของอิเล็กตรอนที่สูงของมันทําให้การขนส่งค่าเร็วทําให้มันสําคัญสําหรับอิเล็กทรอนิกส์ความเร็วสูง เช่น ทรานซิสเตอร์และวงจรบูรณาการที่ใช้ในระบบสื่อสารและการใช้งานความถี่สูง.
นอกจากนี้ InAs มีบทบาทสําคัญในสาขาที่กําลังเกิดของเทคโนโลยีควอนตัม คุณสมบัติของมันทําให้การผลิตจุดควอนตัมและโครงสร้างนาโนอื่น ๆซึ่งเป็นจุดสําคัญในการพัฒนาอุปกรณ์ควอนตัม, รวมถึง qubits สําหรับคอมพิวเตอร์ควอนตัมและระบบสื่อสารควอนตัม ความสามารถในการบูรณาการ InAs กับวัสดุอื่น ๆ เช่น InP และ GaAs เพิ่มความสามารถในการใช้งานได้มากขึ้นนําไปสู่การสร้างโครงสร้างเชิงเพชรที่ทันสมัยสําหรับอุปกรณ์ออฟโตอีเล็คทรอนิกส์ เช่น ไดโอเดสเลเซอร์และไดโอเดสปล่อยแสง.
คุณสมบัติของ InAs Substrates
1ช่องว่างแคบ
InAs มีช่องแบนด์ตรง 0.354 eV ในอุณหภูมิห้อง ซึ่งทําให้มันเป็นวัสดุที่ดีสําหรับการตรวจจับคลื่นยาวอินฟราเรด (LWIR)ช่องแดนแคบของมันทําให้ความรู้สึกสูงในการตรวจจับฟอตอนพลังงานต่ํา, สําคัญสําหรับการใช้งานในการถ่ายภาพความร้อนและสเปคโทรสโกปี
2ความเคลื่อนไหวของอิเล็กตรอนสูง
หนึ่งในคุณสมบัติที่โดดเด่นของ InAs คือการเคลื่อนไหวอิเล็กตรอนที่พิเศษของมัน มากกว่า 40,000 cm2/V•s ในอุณหภูมิห้องความเคลื่อนไหวสูงนี้อํานวยความสะดวกในการพัฒนาอุปกรณ์อิเล็กทรอนิกส์ความเร็วสูงและพลังงานต่ํา, เช่น ทรานซิสเตอร์เคลื่อนไหวอิเล็กตรอนสูง (HEMT) และออสไซเลเตอร์เทราเฮิร์ต
3. น้ําหนักประสิทธิภาพต่ํา
น้ําหนักอิเล็กตรอนใน InAs ที่มีประสิทธิภาพต่ํา นําไปสู่การเคลื่อนไหวของตัวพกพาที่สูงและการกระจายตัวที่ลดลง ทําให้มันเหมาะสําหรับการใช้งานความถี่สูงและการศึกษาการขนส่งควอนตัม
4สวยมากเลย
สับสราต InAs แสดงความสอดคล้องดีกับวัสดุ III-V อื่น ๆ เช่น Gallium Antimonide (GaSb) และ Indium Gallium Arsenide (InGaAs)ความเหมาะสมนี้ทําให้การผลิตของ heterostructures และอุปกรณ์ multi-junctionซึ่งมีความสําคัญสําหรับการใช้งานออฟโตอิเล็กทรอนิกส์ที่ก้าวหน้า
5การตอบสนองในอินฟราเรดที่แข็งแรง
การดูดซึมและการปล่อยไฟฟ้าในช่วงอินฟราเรดที่แข็งแรงทําให้มันเป็นวัสดุที่ดีที่สุดสําหรับอุปกรณ์ฟอทอนิกส์เช่นเลเซอร์และตัวตรวจจับที่ทํางานในภูมิภาคสเปคตรอล 3-5 μm และ 8-12 μm
| อสังหาริมทรัพย์ | คําอธิบาย |
|---|---|
| แบนด์เกป | 0.354 eV (แบนด์เกปตรงที่ 300 K) |
| ความเคลื่อนไหวของอิเล็กตรอน | > 40,000 cm2/V·s (300 K) ทําให้อุปกรณ์อิเล็กทรอนิกส์ความเร็วสูง |
| น้ําหนักประสิทธิภาพ | อิเล็กตรอนที่มีมวลประสิทธิภาพ: ~0.023 m0 (มวลอิเล็กตรอนอิสระ) |
| คอนสแตนตี้เกตติ | 6.058 Å, เหมาะสมกับวัสดุเช่น GaSb และ InGaAs |
| ความสามารถในการนําความร้อน | ~0.27 W/cm·K ในความร้อน 300 K |
| ความเข้มข้นของตัวนํา | ~1.5 × 1016 ซม -3 ใน 300 K |
| อัตราการหด | ~3.51 (ในระยะความยาวคลื่น 10 μm) |
| การตอบสนองด้วยอินฟราเรด | อ่อนโยนต่อความยาวคลื่นในช่วง 3 ‰ 5 ‰ และ 8 ‰ 12 ‰ |
| โครงสร้างคริสตัล | สารผสมซิงค์ (ผสมซองซองซองซองซอง) |
| คุณสมบัติทางกล | กระจกและต้องการการจัดการอย่างรอบคอบระหว่างการแปรรูป |
| คออฟเฟกชั่นการขยายความร้อน | ~4.6 × 10−6 /K ที่ 300 K |
| จุดละลาย | ~942 °C |
การผลิตสับสราต INAs
1การเติบโตของคริสตัล
สับสราต InAs ถูกผลิตโดยใช้เทคนิค เช่น วิธี Czochralski (CZ) และวิธี Vertical Gradient Freeze (VGF)วิธีการเหล่านี้ให้ความมั่นคงที่มีคุณภาพสูง single crystals กับความบกพร่องอย่างน้อย.
-
วิธี Czochralski: ใน กระบวนการ นี้, คริสตัล เมล็ด จะ ถูก ละลาย ลง ใน ผสม ละลาย ของ อินดิอุม และ แอสเซนิก. เมล็ด จะ ถูก ดึง ลง และ หมุน ลง อย่าง ช้า ๆ, ทํา ให้ คริสตัล เติบโต เป็น ชั้น ต่อ ชั้น.
-
การแข็งตัวของแนวชันแน่น: เทคนิคนี้เกี่ยวข้องกับการแข็งของวัสดุหลอมในอุณหภูมิที่ควบคุม ผลลัพธ์เป็นโครงสร้างคริสตัลแบบเรียบร้อยที่มีการขัดแย้งน้อยกว่า

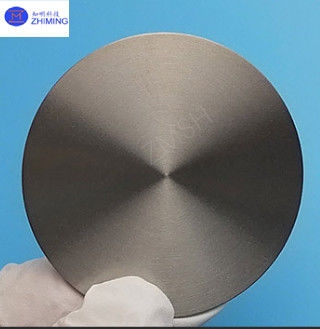

2. การแปรรูปแผ่น
เมื่อคริสตัลเติบโตแล้ว มันถูกตัดเป็นแผ่นผงของความหนาที่ต้องการ โดยใช้เครื่องมือตัดแม่นยําสําคัญสําหรับการผลิตอุปกรณ์การเคลือบด้วยสารเคมี-เครื่องกล (CMP) มักจะใช้ในการกําจัดความไม่สมบูรณ์แบบบนผิวและเพิ่มความเรียบ
3การควบคุมคุณภาพ
เทคนิคการแสดงลักษณะที่ก้าวหน้า รวมถึงการแยกแสง X (XRD), มิกรอสโกปีแรงอะตอม (AFM) และการวัดอัตราผลฮอลล์และคุณภาพทางแสงของพื้นฐาน.
การใช้งานของ InAs Substrates
1- เครื่องตรวจจับอินฟราเรด
สารสับสราต InAs ใช้อย่างมากในเครื่องตรวจแสงอินฟราเรด โดยเฉพาะสําหรับการถ่ายภาพความร้อนและการติดตามสิ่งแวดล้อมความสามารถในการตรวจจับแสงอินฟราเรดความยาวคลื่นยาว ทําให้มันจําเป็นสําหรับการใช้งานในการป้องกัน, ดาวศาสตร์ และการตรวจสอบอุตสาหกรรม
2เครื่องควอนตัม
InAs เป็นวัสดุที่นิยมสําหรับอุปกรณ์ควอนตัม เนื่องจากมวลประสิทธิภาพต่ําและความเคลื่อนไหวของอิเล็กตรอนสูงและวงจรฟอทอนิกที่ทันสมัย.
3อิเล็กทรอนิกส์ความเร็วสูง
ความเคลื่อนไหวของอิเล็กตรอนสูงของ InAs ทําให้การพัฒนาของทรานซิสเตอร์ความเร็วสูง, รวมถึง HEMT และทรานซิสเตอร์ไบโพลาร์ heterojunction (HBT)อุปกรณ์เหล่านี้มีความสําคัญสําหรับการใช้งานในสื่อสารไร้สาย, ระบบเรดาร์ และเครื่องกระตุ้นความถี่สูง
4อุปโตอิเล็กทรอนิกส์
สารสับสราต INAS ใช้ในการผลิตเลเซอร์อินฟราเรดและไดโอเดสปล่อยแสง (LEDs) อุปกรณ์เหล่านี้พบการใช้งานในสื่อสารทางออปติกส์, การตรวจจับทางไกล, และการวินิจฉัยทางการแพทย์
5เทราเฮิร์ตซ์ เทคโนโลยี
คุณสมบัติของ InAs?? ทําให้มันเหมาะสําหรับแหล่งรังสีและตัวตรวจจับ terahertz เทคโนโลยี terahertz ถูกนําไปใช้อย่างเพิ่มมากขึ้นในการตรวจสอบความปลอดภัย การทดสอบที่ไม่ทําลายล้าง และการถ่ายภาพทางการแพทย์ชีวภาพ
คําถามและคําตอบ
Q: ข้อดีของ InAs Substrates คืออะไร?
A:1ความรู้สึกสูง: อุปกรณ์บนพื้นฐาน InAs แสดงความรู้สึกที่ดีต่อแสงอินฟราเรด ทําให้มันเหมาะสมสําหรับสภาพแสงต่ํา
2ความหลากหลาย: สับสราต InAs สามารถบูรณาการกับวัสดุ III-V ที่หลากหลาย ทําให้สามารถออกแบบอุปกรณ์หลากหลายและมีประสิทธิภาพสูง
3ความสามารถในการปรับขนาด: ความก้าวหน้าในเทคนิคการเติบโตของกระจกได้ทําให้มันเป็นไปได้ที่จะผลิตแผ่น InAs กว้าง, ตอบสนองความต้องการของการผลิตครึ่งประสาทที่ทันสมัย
ผลิตภัณฑ์บางชนิดที่คล้ายกับอินเดียมอาร์เซนไซด์ (InAs)
1. แกลเลียมอาร์เซนได (GaAs) สับสราท
- คุณสมบัติสําคัญ: แบนด์เกปตรง (1.42 eV), ความเคลื่อนไหวของอิเล็กตรอนสูง (~ 8,500 cm2/V·s) และความสามารถในการนําความร้อนที่ดี (~ 0.55 W/cm·K)
- การใช้งาน: ใช้กันอย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์ความถี่สูง, เซลล์แสงอาทิตย์, และออปโตอิเล็กทรอนิกส์ เช่น LED และเลเซอร์ไดโอด์
- ข้อดี: กระบวนการผลิตที่พัฒนาได้อย่างดี ทําให้มันมีประสิทธิภาพในเรื่องค่าใช้จ่าย สําหรับการใช้งานหลายๆอย่าง
2. สับสราทอินเดียมฟอสฟิด (InP)
- คุณสมบัติสําคัญ: แบนด์เกปตรง (1.34 eV), ความเคลื่อนไหวอิเล็กตรอนสูง (~ 5,400 cm2/V·s), และการตรงกับ InGaAs ที่ดีเยี่ยม
- การใช้งาน: สําคัญสําหรับอุปกรณ์ฟอตอนิกส์ความเร็วสูง ระบบสื่อสารทางออปติก และเลเซอร์แคสเคดควอนตัม
- ข้อดี: ความสามารถในการนําไฟฟ้าสูงและเหมาะสมสําหรับการใช้งานพลังงานสูง
