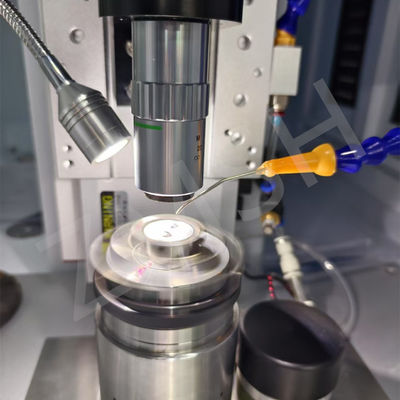

เครื่องเจาะเลเซอร์ความละเอียดสูงสําหรับการประมวลผลห่อแซฟฟายร์
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| เวลาการส่งมอบ: | 6-8 เดือน |
| เงื่อนไขการชำระเงิน: | T/T |
|
ข้อมูลรายละเอียด |
|||
| ความซ้ํา: | ≤±2μm | ความยาวคลื่นเลเซอร์: | 1064nm |
|---|---|---|---|
| เส้นผ่านศูนย์กลางรูสูงสุด: | 5 มม | เส้นผ่านศูนย์กลางรูขั้นต่ำ: | 0.1มม |
| การเพิ่มประสิทธิภาพแซฟไฟร์: | โหมดพัลส์ ultrashort | ความขรุขระของพื้นผิว: | RA ≤0.8μm |
| เน้น: | เครื่องเจาะเลเซอร์สีซาฟฟายร์,เครื่องเจาะเลเซอร์ความแม่นยําสูง |
||
รายละเอียดสินค้า
ภาพรวมสินค้า
อุปกรณ์นี้ถูกออกแบบมาโดยเฉพาะสําหรับการแปรรูปรูขนาดเล็กของวัสดุที่แข็งแรงมาก โดยรวมระบบกลความละเอียดสูง โปรแกรมควบคุมที่ฉลาด และเทคโนโลยีเลเซอร์ที่ก้าวหน้ามันเอาชนะข้อจํากัดของกระบวนการประเพณีในความสามารถปรับปรุงของวัสดุอุปกรณ์นี้เหมาะสําหรับการเจาะแม่นยํา การตัด และการแปรรูปขนาดเล็กของวัสดุระดับสูง เช่นเพชร, sapphire, เซรามิก และเหล็กผสมอวกาศมันช่วยให้บริษัทบรรลุเป้าหมายการผลิตของช่องเปิดระดับไมครอนไม่มีความเสียหายทางความร้อน และมีอัตราการผลิตสูง
รายละเอียดเทคนิค
|
ประเภท |
รายละเอียด |
| โครงสร้างกล |
• สกรูลูกกลมความแม่นยําสามแกน + สายทางนําเส้น • ความซ้ํา: ≤ ± 2μm • ระยะทาง: X / Y / Z: 50mm × 50mm × 50mm |
| ระบบเลเซอร์ |
•ชนิดเลเซอร์: ไฟเบอร์เลเซอร์ ( CO2 / UV เป็นตัวเลือก) • พลังงานสูงสุด: 50W (ต่อเนื่อง/กระตุ้น) • ความยาวคลื่น: 1064nm (มาตรฐาน) |
| โปรแกรมควบคุม |
• โปรแกรม G-code / CAD สองทิศกับการปรับปรุงเส้นทางอัตโนมัติ • การมองเห็น 3 มิติในเวลาจริง และการติดตามกระบวนการ |
| สิ่งแวดล้อม/พลังงาน |
• อุณหภูมิ: 18~28°C, ความชื้น: 30~60%, ห้องสะอาดประเภท ISO 5 (ไม่จําเป็น) • พลังงาน: สามเฟส 220V ± 10%, ≥ 15A |
ครับ
ครับ
ครับ
การประมวลผลและการประกันคุณภาพ
ความสอดคล้องของวัตถุครับ
- ครับวัสดุที่แข็งแรงมาก: ไดมอนด์ บอร์นไนทรีด (CBN) คาร์บิดวอลฟราเมน
- ครับโลหะที่ละลายเร็ว: เรเนียม, วอลฟราเมน, สายเหล็กไทเทเนียม
- ครับเซรามิก/ครึ่งนํา: ซิรคอนิยา, ซิลิคอนคาร์บิด, แกลเลียมอาร์เซนได

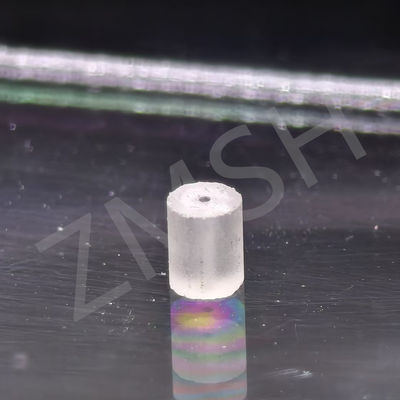

- ครับซาปฟายร์ (ข้อดีสําคัญ): สนับสนุนการเจาะขนาดเล็กของแผ่น sapphire (Al2O3) ความหนา 0.1 หนา 5 มิลลิเมตร, ชนะปัญหาความเปราะบางในการแปรรูปแบบดั้งเดิม
- ครับโลหะทั่วไป: สแตนเลส สแตนเลสคาร์บอน สแตนเลสอลูมิเนียม
ครับความสามารถในการประมวลผลครับ
- ครับระยะขุม: φ0.1?? 5mm (สามารถปรับแต่งสําหรับกว้างขนาดเล็ก)
- ครับความลึก: 0.01~10mm (รองรับรูหลายชั้น)
- ครับหนา: ปรับได้ 0°-30°
ครับข้อดีของคุณภาพครับ
- ครับความแม่นยําทางกณิตศาสตร์: ความละเอียดความละเอียดของกว้างของรู ± 5% ความผิดพลาดของกระดุม < 0.1 °, กระบอก > 99.9%
- ครับปลายผิว: Ra≤0.8μm (การสรุปกระจก) ไม่มีการบดหรือเหลือละลาย
- ครับความมั่นคง: ความเคลื่อนไหวของอุณหภูมิ <± 1μm หลังการทํางานต่อเนื่อง 8 ชั่วโมง อัตราการผลิต > 99.5% (ทดสอบกับวัสดุทั่วไป)
ครับเทคโนโลยีที่สร้างความสําเร็จครับ
- ครับรูปแบบ Pulse Ultra Short(ไม่จํากัด) ความกว้างของกระแทก ≤10ps, เขตที่ได้รับผลกระทบจากความร้อน < 1μm 理想สําหรับ sapphire และวัสดุที่มีความรู้สึกต่อความร้อนอื่น ๆ
- ครับการปรับพารามิเตอร์แบบไดนามิก: อัตโนมัติปรับปรุงความถี่/พลังงานเลเซอร์ขึ้นอยู่กับความแข็งของวัสดุ, ปรับปรุงประสิทธิภาพการเจาะ sapphire โดย 30%.
การใช้งานทั่วไป
การผลิตหม้อและยางยางความแม่นยําครับ
- ครับการวาดเพชรตาย: การเจาะรู <φ0.05mm เพื่อขยายอายุการใช้งานของเครื่องมือ 30%
- ครับหัวหินทองเหลือง:
• การเจาะแบบไมโครอารายสําหรับหมุนหมุนหมุนที่มีความแม่นยําในการหมุน ± 1μm และความทนทานต่อการสกัด
• การเจาะไมโครสเตอริลสําหรับหลอดพยาบาลที่ตอบสนองมาตรฐานความเข้ากันได้ทางชีวภาพ
ครับโครงการครึ่งประสาทและอิเล็กทรอนิกส์ครับ
- ครับการบรรจุชิป: BGA pad micro-via การเจาะที่มีความสม่ําเสมอในกว้าง ± 2μm
- ครับเครื่องตรวจจับเซ็นเซอร์: การสร้างรูขนาดเล็กในแคทีเตอร์ทางการแพทย์ที่มี Ra≤0.1μm การปิดผิว
ครับพลังงานใหม่และอากาศครับ
- ครับเครื่องแยกแบตเตอรี่ลิตியம்ไอออน: แมรชไมโครโปรัส เพื่อเพิ่มความหนาแน่นของพลังงาน
- ครับใบเหล็กไทเทเนียม: การเจาะรูลดเย็นโดยไม่ต้องมีรอยแตกความเครียดที่เกี่ยวข้องกับวิธีประเพณี

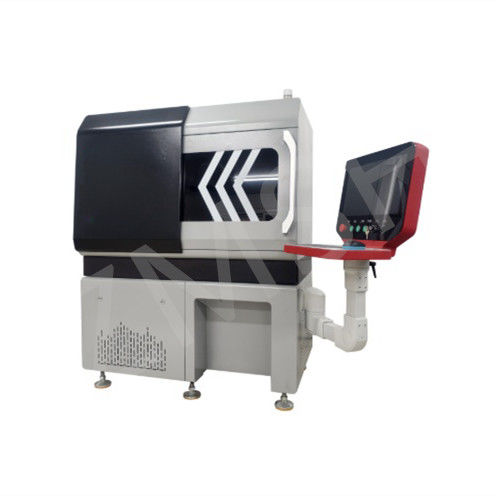

ZMSHเครื่องเจาะเลเซอร์ความแม่นยําสูง
ประเด็นทั่วไปและการแก้ไข
| ประเด็น | การแก้ไข |
| ไม่มีการออกเลเซอร์เมื่อเริ่มต้น |
1 ตรวจสอบความมั่นคงของไฟฟ้า 2 ตรวจสอบการไหลเวียนของน้ําเย็น 3 กําหนดปริมาตรระบบใหม่ |
| การบดชิ้นส่วนระหว่างการเจาะทองเหลือง |
1 ใช้โหมด pulse ultrashort (ต้องการการปรับปรุง optional) 2 ปรับความเร็วอาหารให้เป็น 0.1 ∼ 0.5 mm/s 3 ใช้ เครื่องปักระบายความว่าง |
| ความช้าของซอฟต์แวร์ |
1 อัพเกรดซอฟต์แวร์ควบคุมล่าสุด 2 ติดตามการใช้ความจําของคอมพิวเตอร์ 3 ติดต่อวิศวกรสําหรับการปรับปรุงทางไกล |
