| ชื่อแบรนด์: | ZMSH |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 25 |
| เงื่อนไขการจ่ายเงิน: | T/T |
บทคัดย่อ

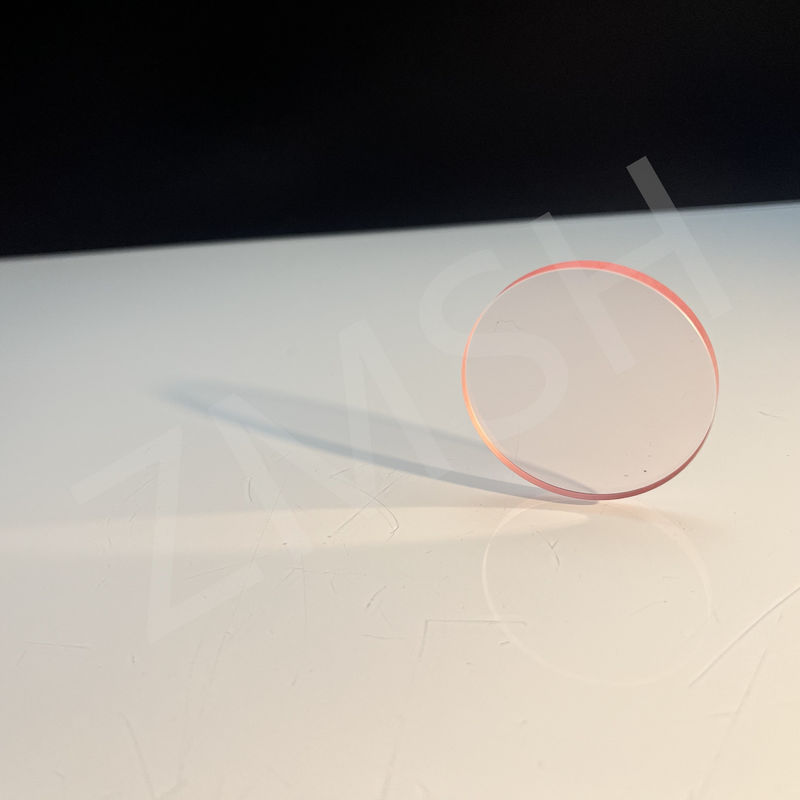

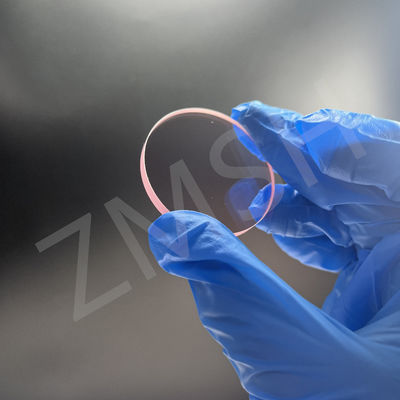

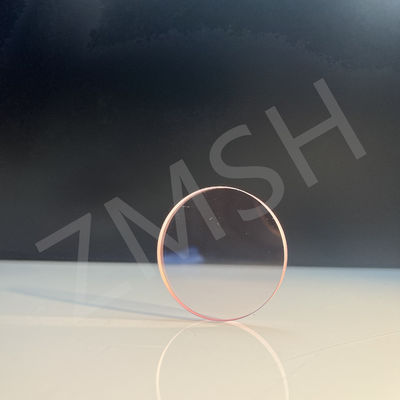

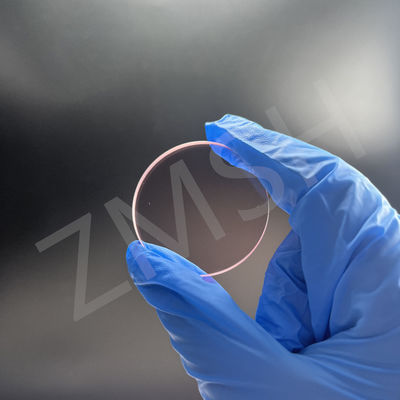

หน้าต่างแสง Ti:Al₂O₃ เป็นวัสดุขั้นสูงที่ออกแบบมาเพื่อรวมความแข็งแกร่งที่เหนือกว่าของอะลูมินา (Mohs 9) เข้ากับประสิทธิภาพทางแสงที่ปรับปรุงด้วยไทเทเนียม หน้าต่างเหล่านี้สังเคราะห์ขึ้นผ่านการหลอมที่อุณหภูมิสูงและการเจือด้วยความแม่นยำ แสดงให้เห็นถึงการส่งผ่านที่ยอดเยี่ยม (≥92% ในสเปกตรัมที่มองเห็นได้) และการเรืองแสงสีน้ำเงินที่เกิดจาก UV (จุดสูงสุด 450nm) ข้อได้เปรียบที่สำคัญ ได้แก่ ความทนทานเป็นพิเศษ (ความแข็ง Vickers 2300-2800 MPa) ความต้านทานอุณหภูมิสูง (สูงถึง 1800°C) และความเสถียรต่อการกัดกร่อน/รังสี (pH 1-13, การลดทอนรังสีแกมมา <0.5%) ออกแบบมาสำหรับการใช้งานทางอุตสาหกรรมและวิทยาศาสตร์ หน้าต่างเหล่านี้ช่วยเพิ่มประสิทธิภาพในการผลิตเซมิคอนดักเตอร์ (การจัดตำแหน่งต่ำกว่า 3nm) ระบบ LiDAR (การทำงานที่ -40°C–85°C) และเลเซอร์กำลังสูง (1064nm, 10kW/cm²) หน้าต่าง Ti:Al₂O₃ ที่คุ้มค่าและปรับแต่งได้ กำหนดนิยามใหม่ของความน่าเชื่อถือสำหรับระบบแสงขั้นสูงแนะนำบริษัท
หน้าต่างแสงพารามิเตอร์ทางเทคนิคคุณสมบัติค่าสูตรเคมี
Ti3+ Al2O3โครงสร้างผลึก
| หกเหลี่ยม | ทิศทาง |
| แกน A ภายใน 5°, เวกเตอร์ E ขนานกับแกน C | ความหนาแน่นมวล |
| 3.98 g/cm3 | ความแข็ง Moh |
| 9 | โมดูลัสของ Young |
| 335 GPa | ความต้านทานแรงดึง |
| 400 MPa | จุดหลอมเหลว |
| 2040°C | การนำความร้อน |
| 33 W/(m K) | สัมประสิทธิ์การขยายตัวทางความร้อน |
| ประมาณ 5 × 10⁻⁶K⁻¹ | พารามิเตอร์ความต้านทานต่อการช็อกด้วยความร้อน |
| 790 W/m | ดัชนีหักเหที่ 633 nm |
| 1.76 | การพึ่งพาอุณหภูมิของดัชนีหักเห |
| 13 × 10⁻⁶K⁻¹ | ความหนาแน่น Ti สำหรับการเจือ 0.1% โดยปริมาตร |
| 4.56 × 10¹⁹ cm⁻³ | ความเข้มข้น |
| (0.05~0.35) wt% | การกำหนดค่าปลาย |
| ปลายแบน/แบน หรือ ปลาย Brewster/Brewster | พื้นที่หน้าตัดการปล่อยที่ 790 nm (โพลาไรเซชันขนานกับแกน c) |
| 41 × 10⁻²⁰ cm² | การเคลือบ |
| การเคลือบมาตรฐานคือ AR โดยมี R < 5.0% ต่อหน้า ที่ 532 nm และ R < 0.5% ต่อหน้า ตั้งแต่ 650 nm ถึง 850 nm รองรับการเคลือบแบบกำหนดเอง | การใช้งานหน้าต่างแสง |
| การผลิตเซมิคอนดักเตอร์ | |
| EUV Lithography: ใช้เป็นหน้าต่างป้องกันในระบบการพิมพ์หินด้วยแสงอัลตราไวโอเลตสุดขั้ว (EUV) เพื่อให้แน่ใจว่ามีการดูดซับ <0.001dB/cm ที่ 13.5nm สำหรับการผลิตชิปต่ำกว่า 3nm |
A: : การส่งผ่านสูง (>92% ที่ 193nm) ช่วยให้สามารถตรวจสอบข้อบกพร่องระดับนาโนได้อย่างแม่นยำA:
A: A:
A: A:
A: A:
A: อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคA:
A: A:
หน้าต่างเหล่านี้มักใช้ในอุตสาหกรรมใดบ้าง?
มีการนำไปใช้อย่างแพร่หลายในการผลิตเซมิคอนดักเตอร์ ระบบเลเซอร์ ยานยนต์อัตโนมัติ อากาศยาน อุปกรณ์ทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เนื่องจากความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
มีการนำไปใช้อย่างแพร่หลายในการผลิตเซมิคอนดักเตอร์ ระบบเลเซอร์ ยานยนต์อัตโนมัติ อากาศยาน อุปกรณ์ทางการแพทย์ และอุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เนื่องจากความน่าเชื่อถือในสภาพแวดล้อมที่รุนแรง
A:
แน่นอน การผลิตสังเคราะห์ช่วยลดต้นทุนได้อย่างมาก ในขณะที่ยังคงรักษาหรือเกินประสิทธิภาพของวัสดุทดแทนจากธรรมชาติQ:
A:
