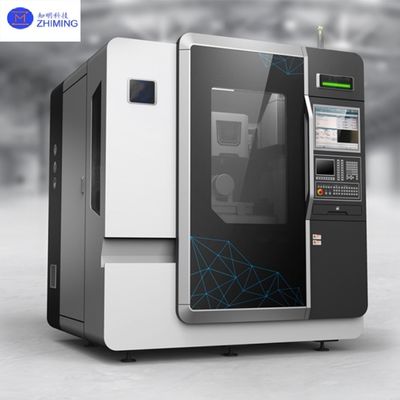

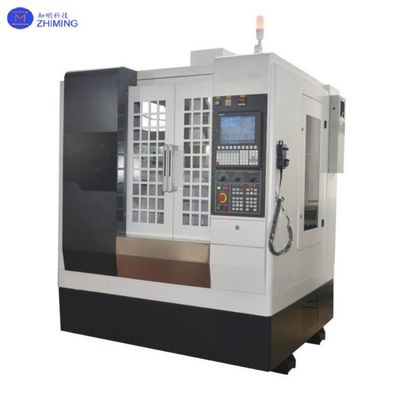

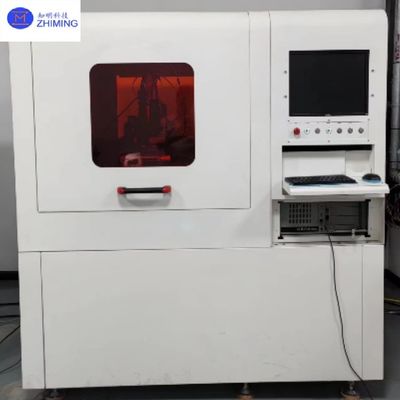

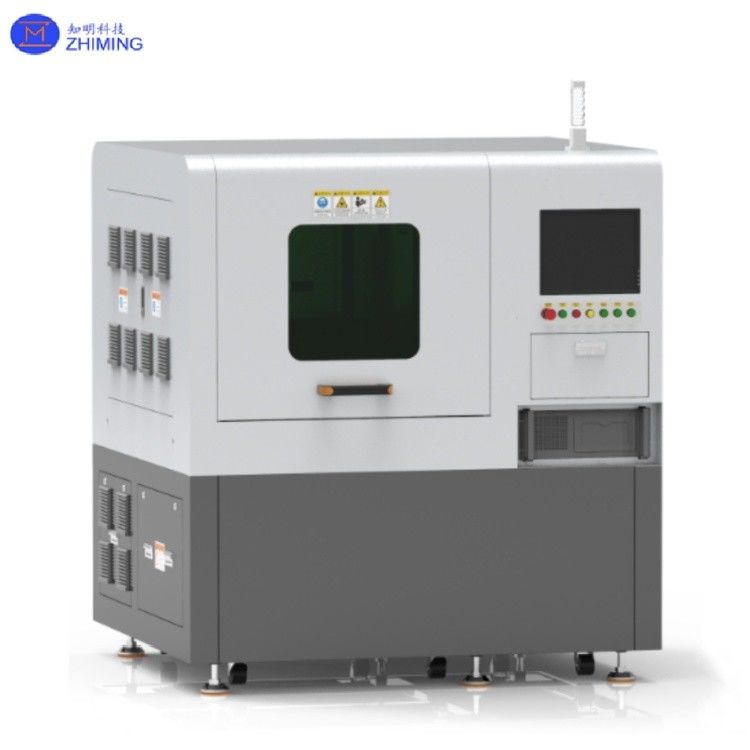

เทคโนโลยีอุปกรณ์เลเซอร์ไมโครฟลิวไดซ์ที่ใช้ในการประมวลผลวัสดุที่แข็งและเปราะบางของเซอร์เมทซิลิคอนคาร์ไบด์
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 2 |
|---|---|
| เงื่อนไขการชำระเงิน: | T/T |
|
ข้อมูลรายละเอียด |
|||
| ปริมาณเคาน์เตอร์:: | 300*300*150 | ความแม่นยำในการวางตำแหน่งμm:: | +/- 5 |
|---|---|---|---|
| ความแม่นยำในการวางตำแหน่งซ้ำ ๆ μm:: | +/-2 | ประเภทการควบคุมเชิงตัวเลข:: | DPSS ND: YAG |
| เน้น: | อุปกรณ์เลเซอร์ไมโครฟลิวไดซ์ที่เปราะบาง,อุปกรณ์เลเซอร์ไมโครฟลิวไดส์แข็ง,อุปกรณ์เลเซอร์ไมโครฟลิวไดซ์ซิลิคคาร์ไบด์ Cermet |
||
รายละเอียดสินค้า
การนําเสนอสินค้า
อุปกรณ์เลเซอร์ไมโครเจ็ต เป็นระบบแปรรูปแม่นยําที่ปฏิวัติการแปรรูปวัสดุความละเอียดสูง โดยการเชื่อมต่อรังสีเลเซอร์พลังงานสูงกับเจ็ตของเหลวขนาดไมครอนเทคโนโลยีนี้เหมาะสําหรับการผลิตครึ่งตัวนํา โดยทําให้กระบวนการที่สําคัญ เช่น การตัดแผ่น SiC / GaN, การเจาะ TSV และการบรรจุพัสดุที่ทันสมัยที่มีความแม่นยําต่ํากว่า 0.5-5μm), ขณะที่กําจัดบริเวณขอบและพื้นที่ที่ได้รับผลกระทบจากความร้อน (HAZ< 1μm) ที่เกิดจากการแปรรูปแบบดั้งเดิมระบบการนําของเหลวที่โดดเด่นของมันไม่เพียงแต่รับประกันความสะอาดของการแปรรูป (ตามมาตรฐานชั้น 100), แต่ยังเพิ่มผลผลิตขึ้นมากกว่า 15% และตอนนี้เป็นอุปกรณ์หลักสําหรับการผลิตชิปครึ่งตัวนํารุ่นที่สามและชิป 3 มิติ
คุณลักษณะและข้อดี
· ความแม่นยําและประสิทธิภาพสูง: เทคโนโลยีเลเซอร์ไมโครเจ็ต ทําให้การตัดและการแปรรูปที่แม่นยําโดยการเชื่อมต่อรังเลเซอร์ในระบายน้ําความเร็วสูงหลังจากที่โฟกัสการหลีกเลี่ยงปัญหาของความเสียหายทางความร้อนและการปรับปรุงของวัสดุในการแปรรูปเลเซอร์แบบดั้งเดิมการรักษาความเย็นของพื้นที่การแปรรูปเพื่อให้แน่ใจว่าความละเอียดสูงและการเสร็จสิ้นพื้นผิว
· ไม่มีความเสียหายของวัสดุและโซนที่ได้รับผลกระทบจากความร้อน: เทคโนโลยีนี้ใช้สมรรถนะในการเย็นน้ําเจ็ตเพื่อสร้างโซนที่ได้รับผลกระทบจากความร้อนหรือการเปลี่ยนแปลงโครงสร้างเล็ก ๆขณะที่การกําจัดขยะ ablative และการรักษาพื้นที่สะอาด.
· เหมาะสําหรับวัสดุที่หลากหลาย: โลหะ, เซรามิค, วัสดุประกอบ, เพชร, ซิลิคอนคาร์ไบด์และวัสดุที่แข็งและเปราะบางอื่น ๆโดยเฉพาะในความหนาในการตัดสูงถึงมิลลิเมตรของผลงานที่ดีเยี่ยม.
· ความยืดหยุ่นและความปลอดภัยเครื่องรองรับหลายโหมดการทํางาน (เช่น 3 แกนหรือ 5 แกน) และมีระบบการจําแนกภาพและฟังก์ชัน autofocus เพื่อเพิ่มประสิทธิภาพการประมวลผลและความปลอดภัย
·การคุ้มครองสิ่งแวดล้อมและการประหยัดพลังงาน: เมื่อเทียบกับวิธีการแปรรูปเลเซอร์แบบดั้งเดิม เทคโนโลยีเลเซอร์ไมโครเจ็ตลดการสูญเสียวัสดุและการใช้พลังงานสอดคล้องกับแนวคิดการผลิตสีเขียว.
รายละเอียด
| ปริมาตรของโต๊ะทํางาน | 300*300*150 | 400*400*200 |
| แกนเส้น XY | เครื่องยนต์เส้นตรง เครื่องยนต์เส้นตรง | เครื่องยนต์เส้นตรง เครื่องยนต์เส้นตรง |
| แกนเส้น Z | 150 | 200 |
| ความแม่นยําการตั้งตําแหน่ง μm | +/-5 | +/-5 |
| ความแม่นยําการตั้งตําแหน่งซ้ํา ๆ | +/-2 | +/-2 |
| ความเร่ง G | 1 | 0.29 |
| การควบคุมด้วยตัวเลข | 3 แกน /3+1 แกน /3+2 แกน | 3 แกน /3+1 แกน /3+2 แกน |
| ประเภทเครื่องควบคุมเลข | DPSS Nd:YAG | DPSS Nd:YAG |
| ความยาวคลื่น nm | 532/1064 | 532/1064 |
| พลังงานระดับ W | 50/100/200 | 50/100/200 |
| เครื่องระบายน้ํา | 40-100 | 40-100 |
| ช่องกดแรงดันของกระบอก | 50-100 | 50-600 |
| ขนาด (เครื่องมือ) (ความกว้าง * ความยาว * ความสูง) mm | 1445*1944*2260 | 1700*1500*2120 |
| ขนาด (ตู้ควบคุม) (W * L * H) | 700 * 2500 * 1600 | 700 * 2500 * 1600 |
| น้ําหนัก (อุปกรณ์) T | 2.5 | 3 |
| น้ําหนัก (ตู้ควบคุม) | 800 | 800 |
| ความสามารถในการประมวลผล |
ความหยาบของพื้นผิว Ra≤1.6um ความเร็วการเปิด ≥1.25mm/s การตัดวงกลม ≥6mm/s ความเร็วการตัดเส้นตรง ≥50mm/s |
ความหยาบของพื้นผิว Ra≤1.2um ความเร็วการเปิด ≥1.25mm/s การตัดวงกลม ≥6mm/s ความเร็วการตัดเส้นตรง ≥50mm/s |
|
สําหรับคริสตัลไกเลียมไนทรีด, วัสดุ semiconductor แขวงกว้างมาก (เพชร/กัลเลียมโอไซด์), วัสดุพิเศษอากาศยาน, LTCC คาร์บอนเซรามิก substrate, โฟโตวอลเตย์,การแปรรูปคริสตัล scintillator และวัสดุอื่น ๆ. หมายเหตุ: ความจุในการแปรรูปแตกต่างกันขึ้นอยู่กับลักษณะของวัสดุ |
||
หลักการทํางาน
การใช้งาน
1สายการบินและครึ่งประสาท: ใช้ในการตัดบอลล็อคซิลิคคาร์บิด, การตัดไนทรีดกัลลিয়ামไนทรีดไนคริสตัลเดียว, เป็นต้น, เพื่อแก้ปัญหาการประมวลผลของวัสดุพิเศษด้านการบิน
2อุปกรณ์การแพทย์: ใช้ในการแปรรูปแม่นยําของชิ้นส่วนของอุปกรณ์การแพทย์ที่มีคุณภาพสูง เช่น อุปกรณ์ปลูกฝัง, แคเทเตอร์, กลีบผ่า ฯลฯ, มีความเข้ากันได้อย่างสูงและความต้องการหลังการแปรรูปที่ต่ํา
3อุปกรณ์อิเล็กทรอนิกส์ผู้บริโภคและอุปกรณ์ AR: สร้างการตัดความละเอียดสูงและความบางในการประมวลผลเลนส์ AR และส่งเสริมการใช้งานวัสดุใหม่ขนาดใหญ่ เช่นเลนส์ซิลิคอนคาร์ไบด์
4การผลิตอุตสาหกรรม: ใช้อย่างแพร่หลายในโลหะ, เซรามิค, วัสดุประกอบ การประมวลผลชิ้นส่วนที่ซับซ้อน เช่นชิ้นส่วนของนาฬิกา, ส่วนประกอบอิเล็กทรอนิกส์, ฯลฯ
คําถามและคําตอบ
1ถาม: เทคโนโลยีเลเซอร์ไมโครเจ็ตคืออะไร?
ตอบ: เทคโนโลยีเลเซอร์ไมโครเจ็ตรวมความละเอียดเลเซอร์กับการเย็นของเหลว เพื่อทําให้การแปรรูปวัสดุสะอาดและแม่นยําสูง
2. คําถาม: มีประโยชน์อะไรของเลเซอร์ไมโครเจ็ตในการผลิตครึ่งประสาท?
A: มันกําจัดความเสียหายทางความร้อนและการบดตอนตัด / การเจาะวัสดุที่อ่อนแอ เช่น SiC และ GaN wafers
