โวฟเฟอร์ บอนเดอร์ อุปกรณ์อุปกรณ์อุณหภูมิห้อง ผูกพันธะ Hydrophilic Bonding สําหรับ 4 6 8 12 นิ้ว SiC-Si SiC-SiC

อุปกรณ์ผสมผสานกระดาษ ณ อุณหภูมิห้องผสานผสานแบบไฮโดรฟิลิค สําหรับ 4 6 8 12 นิ้ว SiC-Si SiC-SiC

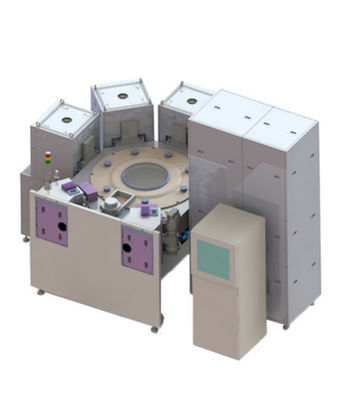

อุปกรณ์บอนด์เวฟเฟอร์

เครื่องเชื่อมกระดาษนี้ถูกออกแบบมาเพื่อเชื่อมกระดาษซิลิคอนคาร์ไบด์ (SiC) ด้วยความแม่นยําสูงการเชื่อมต่ออุณหภูมิห้องและการเชื่อมโยงแบบไฮโดรฟิลมันสามารถจัดการกับโวฟเฟอร์ของ4 นิ้ว 6 นิ้ว 8 นิ้ว และ 12 นิ้วขนาดและถูกปรับปรุงให้เหมาะสมกับ SiC-to-Si และ SiC-to-SiC การเชื่อมโยงอุปกรณ์นี้รับประกันผลผลิตสูงและความเหมือนกันที่ดีสําหรับการผลิตและการวิจัยครึ่งประสาทพลังงาน.

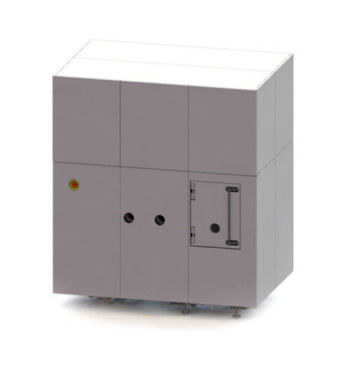

อุปกรณ์บอนด์เวฟเฟอร์

• ประเภทของพันธะ: การเชื่อมต่ออุณหภูมิห้อง, การเชื่อมต่อแบบไฮโดรฟิลิค

• ขนาดของวอฟเฟอร์ที่รองรับ: 4", 6", 8", 12"

• วัสดุผูก: SiC-Si, SiC-SiC

• ความแม่นยําของการจัดอันดับ: ≤ ± 1 μm

• ความกดดันในการผูก: ปรับความแรง 0-5 MPa

• ระยะอุณหภูมิ: อุณหภูมิห้องสูงสุด 400 °C (สําหรับการรักษาก่อน/หลัง หากจําเป็น)

• ห้องว่าง: สภาพแวดล้อมความว่างสูงสําหรับการผูกพันที่ไม่มีอนุภาค

• อินเตอร์เฟสผู้ใช้: อินเตอร์เฟซจอสัมผัสที่มีสูตรที่สามารถเขียนโปรแกรมได้

• อัตโนมัติ: ปรับปรุงการบรรจุ / ถอนโวฟเวอร์อัตโนมัติ

• ลักษณะความปลอดภัย: ห้องปิด ป้องกันความร้อนเกิน ปิดฉุกเฉิน

อุปกรณ์บอนเดอร์ไวเฟอร์ถูกออกแบบมาเพื่อรองรับกระบวนการเชื่อมต่อความแม่นยําสูงสําหรับวัสดุครึ่งนําที่ก้าวหน้า โดยเฉพาะสําหรับ SiC-to-SiC และ SiC-to-Si bondingมันสามารถรองรับขนาดโอฟเฟอร์ถึง 12 นิ้วระบบนี้รองรับอุณหภูมิห้องและการผสมผสาน hydrophilic ทําให้มันเหมาะสมสําหรับการใช้งานที่มีความรู้สึกต่อความร้อนมีระบบการจัดอันดับทางออนไลน์ความแม่นยําสูง ด้วยความแม่นยําต่ํากว่าไมครอน, มันทําให้การเชื่อมต่อที่คงที่ทั่วพื้นผิวของแผ่น. อุปกรณ์มีอินเตอร์เฟซการควบคุมที่สามารถวางโปรแกรมได้กับการจัดการสูตร,และโปรไฟล์การทําความร้อนแบบเลือกการออกแบบห้องว่างสูง ลดการปนเปื้อนของอนุภาคและปรับปรุงคุณภาพการผูกพันและการปิดฉุกเฉิน ให้การดําเนินงานที่มั่นคงและปลอดภัยการออกแบบแบบโมดูลของมันยังทําให้สามารถบูรณาการกับระบบการจัดการแผ่นอัตโนมัติสําหรับสภาพแวดล้อมการผลิตที่มีผลิตสูง

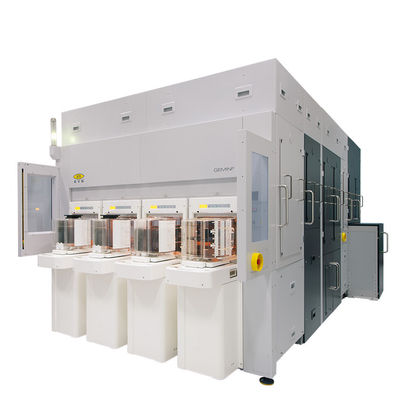

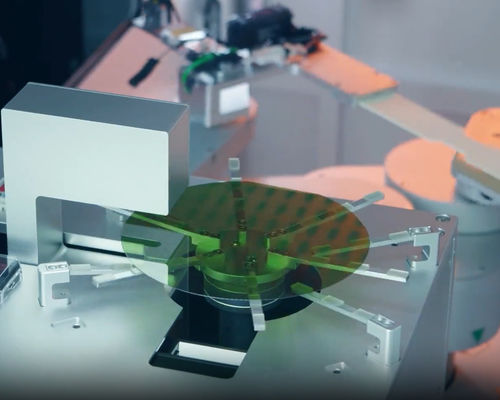

รูป

วัสดุที่เข้ากันได้

เคสจริง -- 6 นิ้ว SiC-SiC

(ขั้นตอนกระบวนการหลักสําหรับการผลิตผสม SiC-to-SiC 6 นิ้ว)

(ไมโครสโกปีอิเล็กตรอนการส่งส่งความละเอียดสูงแบบตัดข้าม (HRTEM) ของภูมิภาคช่อง SiC MOSFET ผลิตบนสับสราตที่ออกแบบด้วยเครื่องยนต์ขนาด 6 นิ้วที่มีชั้น Epitaxial)

(แผนที่การกระจายของ IGSS ของอุปกรณ์ที่ผลิตบนแผ่นแผ่นขนาด 6 นิ้ว (สีเขียวชี้ให้เห็นว่าผ่าน; ผลิตคือ 90% ในรูป a และ 70% ในรูป b)

การใช้งาน

• การบรรจุอุปกรณ์พลังงาน SiC

• การวิจัยและการพัฒนาครึ่งประสาทแบนด์เกปขนาดใหญ่

• รวมโมดูลอิเล็กทรอนิกส์ความร้อนสูง ความถี่สูง

• MEMS และบรรจุภัณฑ์ระดับเซ็นเซอร์

• การบูรณาการไฮบริดวอฟเฟอร์ที่เกี่ยวข้องกับ Si, sapphire, หรือเพชร

คําถามและคําตอบ

Q1: ข้อดีหลักของการผูก SiC ในอุณหภูมิห้องคืออะไร?
A:มันหลีกเลี่ยงความเครียดทางความร้อนและการปรับปรุงของวัสดุ ที่สําคัญสําหรับพื้นฐานที่แตกหรือไม่เหมาะสมในการขยายความร้อน เช่น SiC

Q2: อุปกรณ์นี้สามารถใช้สําหรับการผูกพันชั่วคราวได้หรือไม่?
A:ขณะที่หน่วยนี้เชี่ยวชาญในการผูกพันถาวร มีตัวแปรที่มีฟังก์ชันการผูกพันชั่วคราวตามคําขอ

Q3: คุณทําให้การจัดอันดับของแผ่นขีดความละเอียดสูงได้อย่างไร?
A:ระบบนี้ใช้การปรับตรงทางแสง ด้วยความละเอียดต่ํากว่าไมครอน และอัลกอริทึมการแก้ไขอัตโนมัติ
