8/6/4/2 นิ้ว LPCVD เตาเผาออกซิเดชั่น อัตโนมัติเต็ม การควบคุมออกซิเจนต่ํา
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1 |
|---|---|
| เงื่อนไขการชำระเงิน: | T/T |
|
ข้อมูลรายละเอียด |
|||
| Wafer Size: | 8 inch 6 inch 4inch 2inch | โครงสร้างเตา: | ประเภทแนวตั้ง |
|---|---|---|---|
| ความจุแบทช์: | 150 เวเฟอร์ต่อแบทช์ | Film Uniformity: | Typically better than ±3% |
| Interface Standards: | SECS-II / HSMS / GEM | Supported Processes: | Dry & wet oxidation, N₂/H₂ annealing, RTA, alloying |
| เน้น: | หม้อออกซิเดชั่น LPCVD,เตาเผาออกซิเดน LPCVD ระบบควบคุมออกซิเจนต่ํา,เครื่องเผาออกซิเดน LPCVD อัตโนมัติเต็ม |
||
รายละเอียดสินค้า
ภาพรวมสินค้า

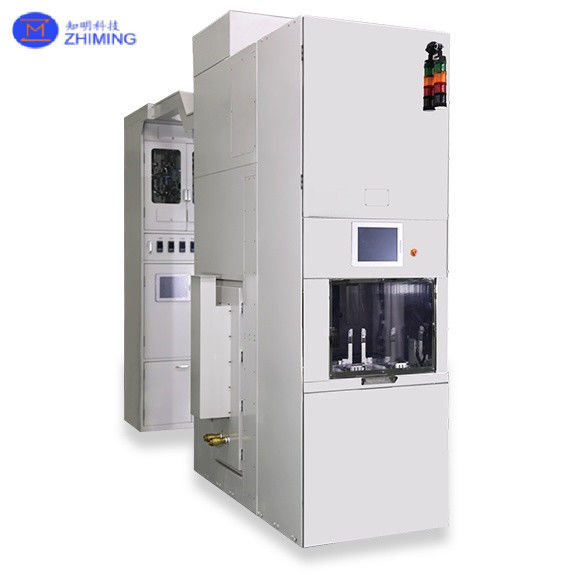

อุปกรณ์นี้เป็นอุปกรณ์ประสิทธิภาพสูง อัตโนมัติเต็ม 8 นิ้ว LPCVD หม้อออกซิเดนตั้งออกแบบสําหรับการผลิตจํานวนมากสนับสนุนการออกซิเดชั่นต่าง ๆระบบมีระบบโอนอัตโนมัติ 21 แคสเซ็ท พร้อมการบูรณาการ MES แบบต่อเนื่อง เหมาะสําหรับการผลิตครึ่งประสาท
หลักการทํางาน

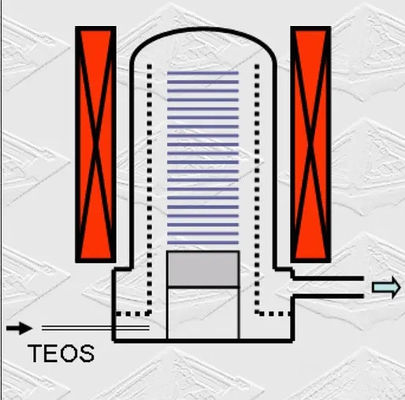

เตาเผามีโครงสร้างท่อตั้งตั้ง และการควบคุมสิ่งแวดล้อมขนาดเล็กที่มีปริมาณออกซิเจนต่ํากระบวนการ LPCVD (Low-Pressure Chemical Vapor Deposition) ร้อนก๊าซเปรียบเสร็จในความดันต่ํา เพื่อฝากฟิล์มบางที่มีคุณภาพสูง เช่น โพลิสิลิคอน, ซิลิคอนไนไตรได หรือซิลิคอนออกไซด์ที่มียาเสพติด
ในการผลิตชิป การฝากน้ําหอมทางเคมีความดันต่ํา (LPCVD) ใช้อย่างแพร่หลายในการสร้างฟิล์มบางหลายแบบเพื่อวัตถุประสงค์ที่แตกต่างกันLPCVD สามารถใช้ในการฝากฟิล์มซิลิคอนอ๊อกไซด์และซิลิคอนไนไตรด์.ยังใช้ในการผลิตฟิล์ม doped เพื่อปรับปรุงความสามารถในการนําของซิลิคอน. นอกจากนี้, LPCVD ใช้ในการผลิตฟิล์มโลหะ, เช่นวอลฟ์สเทนหรือไทเทเนียม,ที่จําเป็นในการสร้างโครงสร้างการเชื่อมต่อในวงจรบูรณาการ.
หลักการกระบวนการ

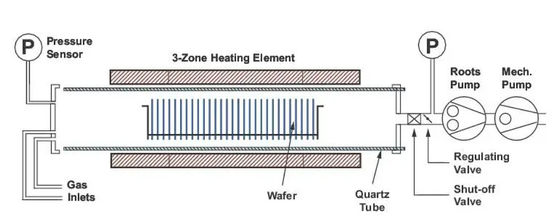

The working principle of LPCVD (Low Pressure Chemical Vapor Deposition) can be understood as a controlled chemical reaction process that takes place at low pressure and involves the reaction of gaseous precursors on the surface of a wafer.
การจัดส่งก๊าซ:
หนึ่งหรือหลายสารสกัดเป็นก๊าซ (ก๊าซเคมี) ถูกนําเข้าไปในห้องปฏิกิริยา
ขั้นตอนนี้ถูกดําเนินการภายใต้ความดันที่ลดลง โดยทั่วไปต่ํากว่าระดับชั้นบรรยากาศ ความดันต่ํากว่าช่วยเพิ่มอัตราการปฏิกิริยา, ปรับปรุงความเหมือนกัน และปรับปรุงคุณภาพของหนังความเร็วและความดันของก๊าซถูกควบคุมอย่างแม่นยําโดยผู้ควบคุมและวาล์วที่เชี่ยวชาญการเลือกก๊าซจะกําหนดคุณสมบัติของฟิล์มที่เกิดขึ้น เช่น ในการฝากฟิล์มซิลิคอน ซิลาน (SiH4) หรือดิคลอรซิลาน (SiCl2H2) สามารถใช้เป็นตัวนําก๊าซที่แตกต่างกันถูกเลือกสําหรับประเภทของหนังอื่น ๆเช่นซิลิคอนออกไซด์ ซิลิคอนไนไตรไดด์ หรือโลหะ
การดึงดูด:
กระบวนการนี้มีส่วนเกี่ยวข้องกับการดึงดูดโมเลกุลก๊าซก่อนหน้าลงบนพื้นผิวของผืนยัน (ตัวอย่างเช่น กระเป๋าซิลิคอน)การดึงดูดหมายถึงปฏิสัมพันธ์ที่โมเลกุลติดอยู่ชั่วคราวกับพื้นผิวแข็งจากระยะแก๊สโดยไม่รวมตัวอย่างสมบูรณ์แบบในของแข็ง
การตอบสนอง:
ณ อุณหภูมิที่กําหนดไว้ ธาตุล่วงหน้าที่ซับซอร์บได้รับปฏิกิริยาทางเคมีบนพื้นผิวของสับสราต สร้างฟิล์มบางขึ้นอยู่กับประเภทของก๊าซเบื้องต้นและสภาพกระบวนการ.
การพิสูจน์
ผลิตภัณฑ์ปฏิกิริยาเป็นฟิล์มบางที่ฝากเป็นรูปเดียวกันบนพื้นผิวของชั้นรอง
การกําจัดก๊าซเหลือ:
สินค้าล่วงหน้าที่ไม่ได้ปฏิกิริยาและผลิตภัณฑ์ข้างเคียงเป็นก๊าซ (เช่น ไฮโดรเจนที่เกิดจากการละลายซิลาน) ถอนออกจากห้องปฏิกิริยาผลิตภัณฑ์ข้างเคียงเหล่านี้ต้องถูกถอนออกไปเพื่อหลีกเลี่ยงการขัดขวางกับกระบวนการหรือการปนเปื้อนของหนัง.
สนามการใช้งาน
-

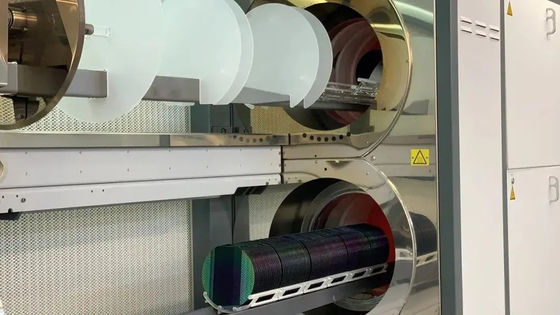

อุปกรณ์ LPCVD ใช้ในการฝากฟิล์มบางแบบเดียวกันในอุณหภูมิสูงและความดันต่ํา เหมาะสําหรับการแปรรูปแผ่นชุด
-
สามารถฝากวัสดุได้มากมายรวมถึงโพลีซิลิคอน ซิลิคอนไนไนไตรด์ และซิลิคอนไดออกไซด์
คําถามและคําตอบ
Q1: สามารถแปรรูปโอฟเฟอร์ได้กี่แผ่นต่อชุด?
A1: ระบบรองรับ 150 วาเฟ่ต่อชุด เหมาะสําหรับการผลิตปริมาณสูง
Q2: ระบบรองรับวิธีการออกซิเดนหลายวิธีหรือไม่?
A2: ใช่ครับ มันรองรับการออกซิเดชั่นแบบแห้งและแบบเปียก (รวมถึง DCE และ HCL) สามารถปรับตัวได้ตามความต้องการของกระบวนการที่หลากหลาย
Q3: ระบบสามารถเชื่อมต่อกับ MES ของโรงงานได้หรือไม่
A3: รองรับโปรโตคอลการสื่อสาร SECS II/HSMS/GEM สําหรับการบูรณาการ MES อย่างต่อเนื่องและการดําเนินงานในโรงงานที่ฉลาด
Q4: มีการสนับสนุนกระบวนการที่เข้ากันได้อย่างไร?
A4: นอกจากการออกซิเดชั่นแล้วยังรองรับ N2/H2 annealing, RTA, alloying และ LPCVD สําหรับโพลิสิลิคอน, SiN, TEOS, SIPOS และอื่นๆ
