ลิทธิียม ทันทาเลต LiTaO3 คริสตัลวอฟเฟอร์ สูงความถี่ SAW Filters
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 1PCS |
|---|---|
| เงื่อนไขการชำระเงิน: | T/T |
|
ข้อมูลรายละเอียด |
|||
| วัสดุ: | Litao3 เวเฟอร์ | มุมตัด: | x/y/z ฯลฯ |
|---|---|---|---|
| เส้นผ่าศูนย์กลาง/ขนาด: | วาฟเฟอร์ 2/ 3/ 4/ 6/ 8/ 8LT | Tol ((±): | < 0.20 มม. |
| ทีทีวี: | <3µm | วาร์ป: | <40µm |
| เน้น: | โวฟเฟอร์คริสตัล LiTaO3 มีปริมาณไฟฟ้าสูง,SAW Filters LiTaO3 กระดาษคริสตัล |
||
รายละเอียดสินค้า
ลิทธิียม ทันทาเลต (LiTaO3) วอฟเฟอร์คริสตัล สายกรอง SAW ความถี่สูง มีปริมาณไฟฟ้าสูง
เปิดตัว
ลิทธิียม ทันทาเลต (LiTaO3) เป็นคริสตัลไฟฟ้าเหล็กที่ได้รับความสนใจอย่างมากเนื่องจากคุณสมบัติไฟฟ้าแสงที่โดดเด่นรวมถึงเครื่องนําคลื่นทางแสง, อุปกรณ์เสียง, เครื่องกรองความถี่, และแม้กระทั่งการถ่ายภาพ ultrasonic ของแพทย์.
โครงสร้างและคุณสมบัติของคริสตัลครับ
ครับ
ลิทธิียมทันตาเลต (LiTaO3) กระจกในโครงสร้างเพรอฟสกิต ที่คล้ายคลึงกับคริสตัลไฟฟ้าเหล็กอื่น ๆ เช่น บาเรียมไทแนเนต (BaTiO3) และสตรอนติอุมไทแนต (SrTiO3)มันแสดงความโปร่งใสทางออปติก ผ่านช่วงสีอินฟราเรดที่มองเห็นได้ถึงกลาง และมีความละเอียดสองทางทางออปติกด้วยอุณหภูมิคูรีสูง 610 °C และสัมพันธ์ไฟฟ้าแสงไฟฟ้าขนาดใหญ่ 30 pm/V, LiTaO3 เป็นวัสดุที่น่าสนใจสําหรับการใช้งานไฟฟ้าแสงไฟฟ้าที่หลากหลายคออฟฟิชั่นไฟฟ้าประกอบที่สําคัญของมันทําให้การแปลงสองทิศทางระหว่างสัญญาณไฟฟ้าและสั่นสะเทือนทางกล.
สารสับสราตและวอล์ฟครับครับ

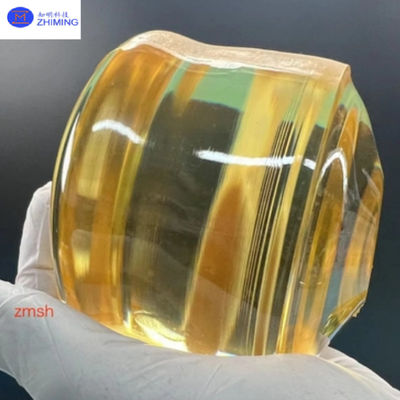

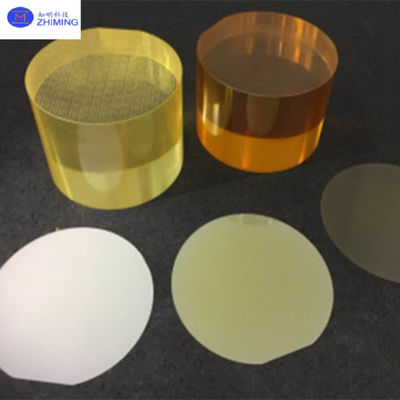

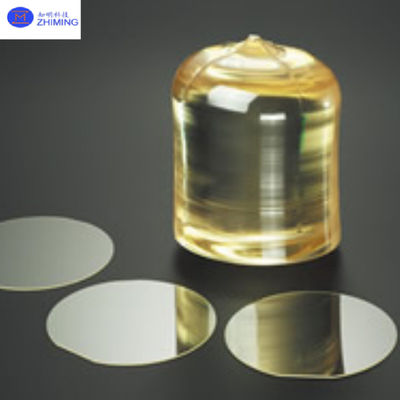

สารสับสราตและวอลเฟอร์กระจกของลิเดียมทันตาเลต (LiTaO3) โดยทั่วไปถูกผลิตด้วยวิธี Czochralskiซึ่งเกี่ยวข้องกับการละลายวัสดุในตู้ละลาย และช้า ๆ ดึงคริสตัลเดียวออกจากการละลายคริสตัลเหล่านี้สามารถดําเนินการต่อไปในพื้นฐานหรือโวฟเวอร์โดยใช้เทคนิคเช่นการสไลส์, การบด, และการเคลือบ
สับสราตลิเดียมทานทาเลตถูกใช้เป็นพื้นฐานของอุปกรณ์ เช่น เครื่องกรองคลื่นเสียงบนผิว (SAW) และเครื่องสะท้อนเสียงขณะที่โวฟเวอร์ถูกใช้ในอุปกรณ์นําคลื่น เช่น โมดูเลเตอร์และสวิตช์.
รายละเอียด
| วัสดุ | โวฟเฟอร์ LiTaO3 | |
|---|---|---|
| คิวรีเทมป์ | 603±2°C | |
| มุมตัด | X/Y/Z เป็นต้น | |
| กว้าง/ขนาด | วาฟเฟอร์ 2/ 3/ 4/ 6/ 8/ 8LT | |
| Tol ((±) | < 0.20 มม. | |
| ความหนา | 0.18 ~ 0.5mm หรือมากกว่า | |
| บ้านเดี่ยวหลัก | 16 มม/22 มม / 32 มม | |
| TTV | <3μm | |
| สายโค้ง | < 40μm | |
| ประเภทผิว | การเคลือบด้านเดียว / การเคลือบด้านสอง | |
| ด้านเคลือบ Ra | <0.5nm | |
| หลักเกณฑ์ด้านหลัง | ปริมาณทั่วไป 0.2-0.5μm หรือตามความต้องการ | |
| มาตรฐานขอบ | R=0.2mm หรือ Bullnose | |
| ผสมแสง | Zn/MgO เป็นต้น | |
| หลักเกณฑ์พื้นผิวแผ่น | การติดเชื้อ | ไม่มี |
| อนุภาค ¢>0.3 μm | <= 30 | |
| แกรทช์, ชิปปิ้ง | ไม่มี | |
| ความผิดพลาด | ไม่มีรอยแตกขอบ, รอยขีดข่วน, รอยเลื่อย, คราบ | |
| การบรรจุ | Qty / กล่องไวเฟอร์ | 25 ชิ้นต่อกล่อง |
การใช้งานครับครับ
สารสับสราตและวอล์ฟคริสตัลของลิทธิียมทันทาเลต (LiTaO3) ได้รับการใช้อย่างแพร่หลายในสาขาต่าง ๆเช่น เครื่องกรองคลื่นเสียงบนผิว (SAW) และเครื่องสะท้อนเสียง, ที่มีคุณสมบัติของ LiTaO3 ที่ใช้เป็นแรงผลักดัน. อุปกรณ์เหล่านี้ถูกใช้อย่างมากในด้านโทรคมนาคม ระบบราดาร์ และเทคโนโลยีสื่อสารไร้สายอื่น ๆ.การใช้งานที่สําคัญอีกอย่างคือในอุปกรณ์ไฟฟ้าแสงLiTaO3 มีคุณค่าสูงสําหรับการใช้งานเหล่านี้ เนื่องจากสัมพันธ์ไฟฟ้าออปติกขนาดใหญ่ของมัน, ทําให้สามารถปรับปรับความแรงต่ําของสัญญาณแสง.อุปกรณ์ดังกล่าวถูกใช้ในสาขาโทรคมนาคม, การตรวจจับทางแสง และระบบสื่อสารความเร็วสูง
LiTaO3 ยังถูกใช้ในการถ่ายภาพด้วยเสียงฉายาทางการแพทย์ด้วยซึ่งจะนํามาใช้ในการสร้างภาพของอวัยวะภายใน.
คําถามและคําตอบครับครับ
Q1: ข้อดีของ LiTaO3 เมื่อเทียบกับควอตซ์คืออะไร?
A1: LiTaO3 มีปริมาณประสิทธิภาพไฟฟ้าสูงขึ้นและการเชื่อมต่อทางไฟฟ้าที่ดีสําหรับการใช้งานความถี่สูงและความรู้สึกสูง
Q2: LiTaO3 ทําอย่างไรในสภาพอากาศที่มีอุณหภูมิสูง?
A2: ด้วยอุณหภูมิคูรี 665 °C มันยังคงคุณสมบัติไฟฟ้า piezo ที่มั่นคงภายใต้ความร้อนสูง
Q3: วิธีการเลือกการตัดคริสตัล (ตัวอย่างเช่น 36 ° YX-cut)?
A3: ขึ้นอยู่กับความถี่ของเป้าหมายและประเภทของอุปกรณ์ ตัวอย่างเช่น 36 ° YX-cut ใช้ในกรอง SAW ความถี่สูง
