รายละเอียดสินค้า:
| Place of Origin: | China |
| ชื่อแบรนด์: | ZMSH |
| Model Number: | 2”/3”/4”/6“/8” |
การชำระเงิน:
| Minimum Order Quantity: | 2 |
|---|---|
| Delivery Time: | 2-3 weeks |
| Payment Terms: | T/T |
|
ข้อมูลรายละเอียด |
|||
| Material: | Optical Grade LiNbO3 wafes | Diameter/size: | 2”/3”/4”/6“/8” |
|---|---|---|---|
| Cutting Angle: | X/Y/Z etc | TTV: | <3μm |
| Bow: | -30| Warp: |
<40μm |
|
รายละเอียดสินค้า
เปิดตัว
คริสตัล LiNbO3 ถูกใช้อย่างแพร่หลายในฐานะตัวเพิ่มความถี่สําหรับความยาวคลื่น > 1um และออสซิลเลอเตอร์ปารามาทริกอออปติก (OPOs) ที่ปั๊มในระยะ 1064 nm รวมถึงอุปกรณ์ครึ่งเฟสที่ตรงกัน (QPM)เนื่องจากมีค่าสัมพันธ์ Elector-Optic (E-O) และ Acousto-Optic (A-O) ใหญ่, กระจก LiNbO3 เป็นวัสดุที่ใช้กันทั่วไปที่สุดสําหรับ Pockel Cell, Q-switches และ phase modulators, substrate waveguide, และแผ่นคลื่นเสียงบนผิว (SAW) ฯลฯ

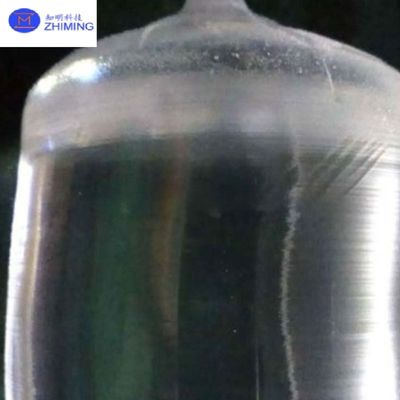

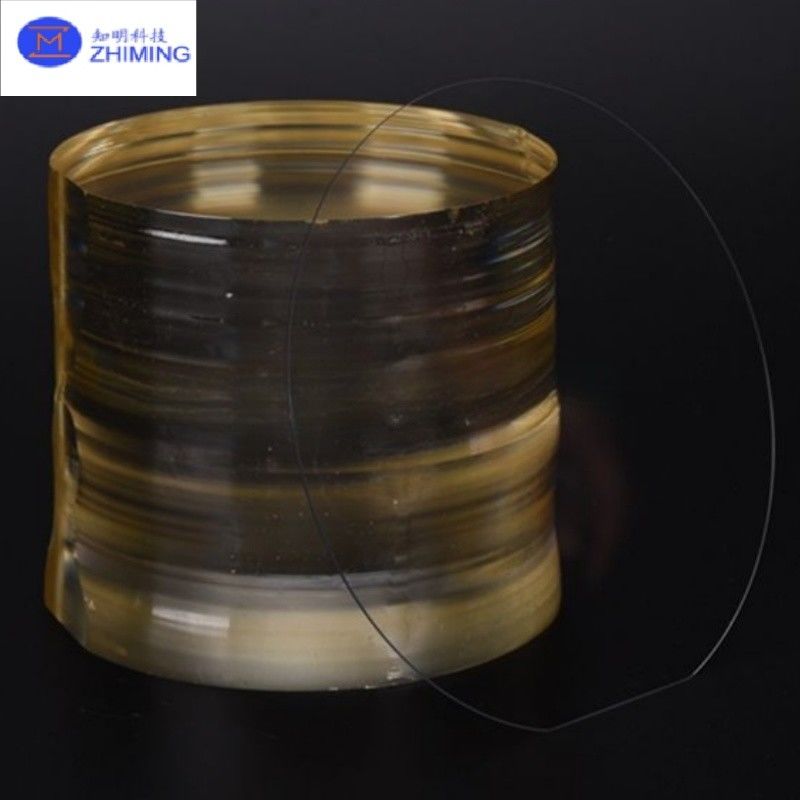

ประสบการณ์มากมายของเราในการปลูกและผลิตจํานวนมากสําหรับ Lithium Niobate เกรด Optical ทั้งบนบอลและโอฟเฟอร์,การเคลือบและตรวจสอบ ผลิตภัณฑ์เสร็จทั้งหมดผ่านการทดสอบของ Curie Temp และการตรวจสอบ QC.และยังอยู่ในการทําความสะอาดพื้นผิวที่เข้มงวดและการควบคุม flatness เช่นกัน.
รายละเอียด
| วัสดุ | อุปกรณ์แสง เกรด LiNbO3 วาเฟ่ ((ขาว หรือ สีดํา) | |
| คูรี อุณหภูมิ | 1142±0.7°C | |
| การตัด มุม | X/Y/Z เป็นต้น | |
| กว้าง/ขนาด | 2 ′′/3 ′′/4 ′′/6"/8 ′′ | |
| Tol ((±) | < 0.20 mm ± 0.005 mm | |
| ความหนา | 0.18 ละ0.5 มิลลิเมตรหรือมากกว่า | |
| ประถม แบน | 16 มิลลิเมตร/22 มิลลิเมตร/32 มิลลิเมตร | |
| TTV | <3μm | |
| บู | - 30 | |
| สายโค้ง | < 40μm | |
| การเรียนรู้ แบน | มีทั้งหมด | |
| พื้นที่ ประเภท | การเคลือบด้านเดียว (SSP) / การเคลือบด้านสอง (DSP) | |
| สวย ด้าน รา | <0.5nm | |
| S/D | 20/10 | |
| ขอบ หลักเกณฑ์ | R=0.2mm แบบ C หรือ Bullnose | |
| คุณภาพ | ไม่มีรอยแตก ((บ๊อบบอลและการรวม) | |
| อุปกรณ์แสง สูบยา | Mg/Fe/Zn/MgO ฯลฯ สําหรับวอลเฟอร์ประเภทแสง LN< | |
| โวฟเฟอร์ พื้นที่ หลักเกณฑ์ | อัตราการหด | No=2.2878/Ne=2.2033 @632nm ความยาวคลื่น/วิธีการเชื่อม prism |
| การติดเชื้อ | ไม่มี | |
| อนุภาค c> 0.3μ m | <= 30 | |
| แข็งแกร่ง แข็งแรง | ไม่มี | |
| ความผิดพลาด | ไม่มีรอยแตกขอบ รอยขีดข่วน รอยเลื่อย | |
| การบรรจุ | Qty / กล่องไวเฟอร์ | 25 ชิ้นต่อกล่อง |
คุณสมบัติ
การผลิต Lithium Niobate on Insulator (LNOI) ไวเฟอร์มีชุดขั้นตอนที่ซับซ้อนที่รวมวิทยาศาสตร์วัสดุและเทคนิคการผลิตที่ก้าวหน้ากระบวนการนี้มีเป้าหมายที่จะสร้างภาพยนตร์ของลิเดียมไนโอเบต (LiNbO3) คุณภาพสูงที่ผูกกับพื้นฐานที่กันหนา เช่นซิลิคอนหรือลิเดียมไนโอเบทเอง
ขั้นตอนที่ 1: การฝังไอออน
ขั้นตอนแรกในการผลิตแผ่น LNOI มีการปลูกไอออน คริสตัลไนโอเบตลิเดียมจํานวนมากถูกนําไอออนฮีเลียม (He) พลังงานสูงเข้าไปในพื้นผิวของมันเครื่องฝังไอออนเร่งไอออนฮีเลียมซึ่งเจาะเข้าไปในคริสตัลไนโอเบตลิเดียมถึงความลึกที่กําหนดไว้
พลังงานของไอออนฮีเลียมถูกควบคุมอย่างละเอียด เพื่อให้บรรลุความลึกที่ต้องการในคริสตัล เมื่อไอออนเดินทางผ่านคริสตัลส่งผลให้เกิดการขัดแย้งของอะตอม ที่นําไปสู่การสร้างระนาบที่อ่อนแอหม้อนี้จะทําให้กระจกสามารถแยกออกเป็น 2 หม้อโดยชั้นบน (เรียกว่าชั้น A) จะกลายเป็นฟิล์มไนโอเบตลิเดียมบางที่จําเป็นสําหรับ LNOI.
ความหนาของฟิล์มบางนี้ถูกส่งผลกระทบโดยตรงจากความลึกของการปลูก ซึ่งถูกควบคุมโดยพลังงานของไอออนฮีเลียมซึ่งเป็นสิ่งสําคัญในการประกันความเหมือนกันในภาพยนตร์สุดท้าย.
ขั้นตอนที่ 2: การเตรียมพื้นฐาน
เมื่อกระบวนการฝังไอออนเสร็จสิ้น ขั้นตอนต่อไปคือการเตรียมพื้นฐานที่จะสนับสนุนฟิล์มไนโอเบตลิธีียมบางวัสดุพื้นฐานทั่วไปประกอบด้วยซิลิคอน (Si) หรือลิเดียมไนโอเบท (LN) เองสับสราทต้องให้การสนับสนุนทางกลสําหรับหนังบางและรับประกันความมั่นคงระยะยาวระหว่างขั้นตอนการแปรรูปต่อมา
เพื่อเตรียมพื้นฐาน a SiO₂ (silicon dioxide) insulating layer is typically deposited onto the surface of the silicon substrate using techniques such as thermal oxidation or PECVD (Plasma-Enhanced Chemical Vapor Deposition)ชั้นนี้ทําหน้าที่เป็นสื่อกันความร้อนระหว่างฟิล์มไนโอเบทลิเดียมและสับสราทซิลิคอน ในบางกรณีถ้าชั้น SiO2 ไม่เรียบพอใช้กระบวนการเคลือบด้วยสารเคมีกลไก (CMP) เพื่อให้แน่ใจว่าพื้นผิวเป็นแบบเดียวกันและพร้อมสําหรับกระบวนการผูก.
ขั้นตอนที่ 3: การผูกหนังบาง
หลังจากการเตรียมพื้นฐาน ขั้นตอนต่อไปคือการเชื่อมต่อฟิล์มลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะลักษณะเปลี่ยน 180 องศา และวางบนพื้นฐานที่เตรียมไว้กระบวนการผสมผสานมักจะดําเนินการโดยใช้เทคนิคผสมผสานแผ่น
ในการเชื่อมโยงแผ่นสับไทยูมไนโอเบท ทั้งคริสตัลลิตியம்และสับสราทถูกเผชิญกับความดันและอุณหภูมิสูง ทําให้พื้นผิวทั้งสองผิวติดกันอย่างแข็งแรงกระบวนการผูกตรงโดยทั่วไปไม่ต้องการวัสดุติดสําหรับจุดประสงค์ของการวิจัย, benzocyclobutene (BCB) สามารถใช้เป็นวัสดุผสมระหว่างเพื่อให้มีการสนับสนุนเพิ่มเติมแม้ว่ามันจะไม่ถูกใช้ในการผลิตทางพาณิชย์ เพราะความมั่นคงระยะยาวที่จํากัด.
ขั้นตอนที่ 4: การผสมผสานและการแยกชั้น
หลังกระบวนการผูกพัน, ผงผูกพันได้รับการรักษาการผสมผสาน. การผสมผสานมีความสําคัญในการปรับปรุงความแข็งแรงของพันธะระหว่างชั้น niobate ลิทธิียมและพื้นฐานรวมถึงการซ่อมแซมความเสียหายที่เกิดจากกระบวนการฝังไอออน.
ในระหว่างการผสมผสาน, กระปุกผสมผสานถูกทําความร้อนถึงอุณหภูมิที่กําหนดไว้ และรักษาอุณหภูมิที่ระยะเวลาที่กําหนดไว้กระบวนการนี้ไม่เพียงแต่กระตุ้นการเชื่อมโยงระหว่างผิว แต่ยังนําไปสู่การเกิดของ microbubbles ในชั้นที่ฝังยอนบุบลเหล่านี้ทําให้ชั้นไนโอเบตลิตียม (ชั้น A) แยกจากคริสตัลไนโอเบตลิตียม (ชั้น B) อย่างค่อยๆ
เมื่อการแยกเกิดขึ้นแล้ว เครื่องมือกลจะถูกใช้ในการแยกสองชั้นออกไป โดยทิ้งหนังไหลเลียมไนโอเบท (Layer A) ที่บางและมีคุณภาพสูงไว้บนพื้นฐานอุณหภูมิจะลดลงมาสู่อุณหภูมิห้อง, จบกระบวนการผสมและแยกชั้น
ขั้นตอนที่ 5: CMP Planarization
หลังจากการแยกชั้นไนโอเบทลิเดียม ผิวของแผ่น LNOI เป็นปกติค่อนข้างค่อนข้างค่อนข้างหยาบคายและไม่เรียบโวฟเฟอร์ผ่านกระบวนการเคลือบทางกลทางเคมี (CMP). CMP ทําให้ผิวของกระดาษเรียบ, ลบความหยาบซึมที่เหลือและรับประกันว่าหนังบางเป็นเรียบ
กระบวนการ CMP เป็นสิ่งจําเป็นในการได้รับการเสร็จสิ้นคุณภาพสูงบนแผ่น, ซึ่งเป็นสิ่งสําคัญสําหรับการผลิตอุปกรณ์ภายหลัง.มักมีความหยาบคาย (Rq) ต่ํากว่า 0.5 nm ตามที่วัดด้วยกล้องจุลินทรีย์พลังอะตอม (AFM)
การใช้งานของวอลเฟอร์ LNOI
วอฟเฟอร์ LNOI (Lithium Niobate on Insulator) ถูกใช้ในการใช้งานที่มีความก้าวหน้ามากมาย เนื่องจากคุณสมบัติที่พิเศษของพวกเขารวมถึงสัมประสิทธิภาพทางแสงที่ไม่เป็นเส้นตรงสูงและคุณสมบัติทางกลที่แข็งแรงในออตติกอินทิกรีต โวฟเฟอร์ LNOI เป็นสิ่งจําเป็นในการสร้างอุปกรณ์โฟตอน เช่น โมดูเลอเตอร์ วงจรทางและเรซอนาเตอร์ ซึ่งเป็นสิ่งสําคัญในการควบคุมแสงในวงจรอินทิกรีตในสาขาโทรคมนาคม, วอฟเฟอร LNOI ถูกใช้อย่างแพร่หลายในเครื่องปรับแสง ที่ทําให้การส่งข้อมูลความเร็วสูงในเครือข่ายไฟเบอร์ออปติกวอฟเฟอร์ LNOI มีบทบาทสําคัญในการสร้างคู่โฟตันที่ซ้อนกัน, ซึ่งเป็นพื้นฐานสําหรับการกระจายกุญแจควอนตัม (QKD) และการสื่อสารที่ปลอดภัย. นอกจากนี้, วอฟเฟอร์ LNOI ถูกนําไปใช้ในแอพลิเคชั่นเซนเซอร์ต่างๆ,ที่ใช้ในการสร้างเซ็นเซอร์ทางแสงและเสียงที่มีความรู้สึกสูงเพื่อการติดตามสิ่งแวดล้อม, การวินิจฉัยทางการแพทย์และกระบวนการอุตสาหกรรม การใช้งานที่หลากหลายเหล่านี้ทําให้แผ่น LNOI เป็นวัสดุสําคัญในการพัฒนาเทคโนโลยีรุ่นต่อไปในหลายสาขา
FAQ
Q: LNOI คืออะไร?
A: LNOI เป็นตัวอักษรของ Lithium Niobate on Insulatorมันหมายถึงชนิดของวอฟเฟอร์ที่มีชั้นบางของลิเดียมไนโอเบท (LiNbO3) ติดกับพื้นฐานประกอบกัน เช่นซิลิคอนหรือวัสดุประกอบกันอื่น ๆโวฟเฟอร์ LNOI ยังคงมีคุณสมบัติทางออทติก, พีเซโอไฟฟ้า และ ไพโรไฟฟ้าที่ดีที่สุดของลิเดียมไนโอเบท ทําให้มันเหมาะสําหรับการใช้ในเทคโนโลยีฟอตอนิกส์, การโทรคมนาคมและควอนตัมต่าง ๆ
คําถาม: การใช้งานหลักของแผ่น LNOI คืออะไร?
A: วอฟเฟอร์ LNOI ใช้ในหลายประเภท อาทิ ออฟติกส์บูรณาการสําหรับอุปกรณ์ฟอทอนิก, โมดูเลอเตอร์ออฟติกส์ในสาขาโทรคมนาคม, การผลิตฟอตอนสับสนในคอมพิวเตอร์ควอนตัมและในเซนเซอร์สําหรับการวัดทางแสงและเสียงในการติดตามสิ่งแวดล้อม, การวินิจฉัยทางการแพทย์ และการทดสอบทางอุตสาหกรรม
ถาม: วอฟเฟอร์ LNOI ผลิตอย่างไร?
A: การผลิตแผ่น LNOI มีหลายขั้นตอน รวมถึงการฝังไอออน การเชื่อมผูกชั้นไนโอเบทลิเดียมกับพื้นฐาน (มักจะเป็นซิลิคอน) การเผาผลาญเพื่อแยกและการเคลือบกลไกทางเคมี (CMP)การฝังไอออนสร้างชั้นละอองและเปราะบาง ที่สามารถแยกออกจากคริสตัลไนโอเบทลิเดียมโฟลมไนโอเบทลิเดียมคุณภาพสูงบนพื้นฐาน.
