รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: ZMSH

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 1
เงื่อนไขการชำระเงิน: T/T
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

วัสดุ: แซฟไฟร์ผลึกเดี่ยว (C-plane, A-plane เป็นตัวเลือก) ความหนา: 100 μm - 1,000 μm
ผ่านเส้นผ่านศูนย์กลาง: ≥ 20 μm อัตราส่วนภาพ: ≥ 10: 1
ความขรุขระของพื้นผิว: RA <1 nm (ขัดเงา) ความเข้ากันได้ของแพ็คเกจ: Fan-Out, Flip-Chip, MEMS Packaging ฯลฯ
เน้น:

สับสราตซาฟฟายร์สําหรับรถยนต์

,

สับสราทซาฟฟายร์ที่นําไฟ

,

สารสับสไตล์ซาฟฟายร์ที่มีความผ่านสูง

รายละเอียดสินค้า

ภาพรวมสินค้า

TGV Sapphire เป็นวัสดุกระจกที่นําแสงโปร่งที่ใช้สับสราตจาก sapphire (Al2O3) และเคลือบด้วยฟิล์มโอกไซด์นําแสงโปร่ง (TCO) (เช่น ITO, AZO) ผ่านการกระจายแม็กเนตรอนTGV Sapphire ผสมผสานความแข็งแรงสูงสุดของ sapphire, ความทนทานต่ออุณหภูมิสูง, และฟิล์ม TCO ผ่านการนําและโปร่งใส, ทําให้มันเหมาะสมสําหรับอุปกรณ์อิเล็กทรอนิกส์ที่มีประสิทธิภาพสูงในสภาพแวดล้อมขั้นสูง



หลักการครับ



การใช้เลเซอร์การเจาะหรือแห้งการถักสูงช่องทางด้วยสูงมุมมองอัตราส่วนเป็นสร้างในรายการรางทรายสับสราทเหล่านี้ช่องทางเป็นโลหะถึงเปิดตัวสูงเครื่องไฟฟ้าสัญญาณการส่งขณะที่การรักษารายการรางซาเฟียร์สายแสงความชัดเจนและเครื่องจักรกลความบริสุทธิ์



สับสราททองเหลือง:Sapphire (Al2O3) เป็นหนึ่งในวัสดุออกไซด์ที่แข็งแกร่งที่สุดในธรรมชาติ ซึ่งมีความมั่นคงทางเคมีอย่างพิเศษ, ความสามารถในการนําความร้อนสูง (~ 40 W / m · K) และช่วงคลื่นแสงที่กว้าง (~ 9.9 eV)ทําให้ทนต่ออุณหภูมิสูงและสภาพแวดล้อมทางเคมีที่รุนแรง.


ผิวเคลื่อนที่โปร่งใส:ฟิล์ม TCO ในขนาดนาโน (ตัวอย่างเช่น ITO) ลงบนพื้นผิว sapphire ผ่านการฝากควายทางกายภาพ (PVD) เพื่อสมดุลความผ่านสูง (> 90%) และความต้านทานแผ่นต่ํา (≤10 Ω/sq)





ปัญหาทางเทคนิค



ความแข็งแรงสูง
Sapphire มีความแข็งแรงของ Mohs 9 (รองของเพชรเท่านั้น) ทําให้เครื่องมือเจาะกลธรรมดา (เช่น เครื่องเจาะคาร์ไบดทองเฟิร์สเทน) มีแนวโน้มที่จะเสื่อมเร็วหรือไม่มีประสิทธิภาพ



ความเสี่ยงของการหัก
ธาตุซาฟฟิอร์ องค์ประกอบเป็นคริสตัลเดียว ทําให้มันมีความเปราะบางต่อการแตกเล็ก ๆ น้อย ๆ, การฉีกขอบ, หรือการตัดผนังระหว่างการแปรรูป, ทําให้คุณภาพผนังรูและความน่าเชื่อถือของอุปกรณ์เสี่ยง.



ความต้องการของรูเล็กน้อย
สําหรับชิป LED หรือเซ็นเซอร์ MEMS ช่องที่มีเส้นผ่าตัด < 100 μm มักจะจําเป็น ซึ่งต้องการความแม่นยําภายใน ± 1 μm



การควบคุมความเสียหายจากความร้อน
กระบวนการอุณหภูมิสูง (ตัวอย่างเช่น การเจาะด้วยเลเซอร์) อาจทําให้เกิดการละลายในพื้นที่หรือการแตกของความเครียดทางความร้อน





รายละเอียด



รายการ ค่าเฉพาะ (สามารถปรับเปลี่ยนได้)
วัสดุ Sapphire กระจกเดียว (C-plane, A-plane optional)
ความหนา 100 μm ̇ 1000 μm
กว้างทาง ≥ 20 μm
อัตราส่วน ≥10:1
ผ่านความหนาแน่น > 1000,000 vias/cm2 (ไม่จําเป็น)
โลหะ Ti/Cu, Ni/Au, Pt เป็นต้น
ความหยาบคายของพื้นผิว Ra < 1 nm (สามารถเคลือบได้)
ความเหมาะสมของแพคเกจ แฟนออท ฟลิปชิป แพคเกจ MEMS ฯลฯ





การขอ



อิเล็กทรอนิกส์สําหรับผู้บริโภค: จอ AR / VR ที่ทนต่อการขีดข่วน, หลัง OLED ที่ยืดหยุ่น

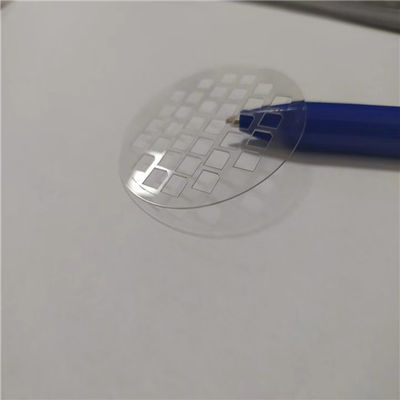

การถ่ายส่งสูง TGV Sapphire Substrate Conductive Aerospace Automotive AR VR 0
อุปโตอิเล็กทรอนิกส์: องค์ประกอบหน้าต่างเลเซอร์ เซ็นเซอร์ UV สับสราต LED พลังงานสูง

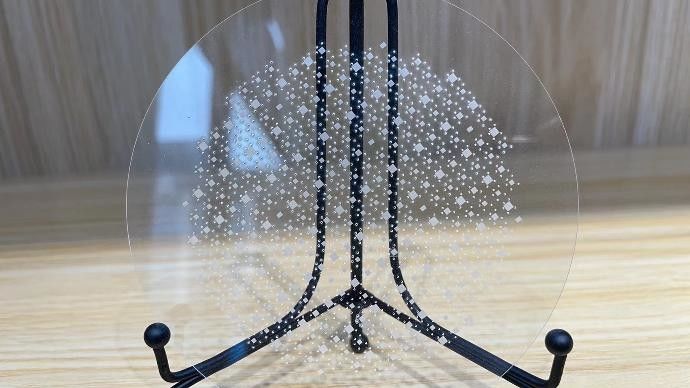

การถ่ายส่งสูง TGV Sapphire Substrate Conductive Aerospace Automotive AR VR 1
ประเภทรถยนต์: จอแสดงผลรถยนต์, ส่วนประกอบแสง LiDAR

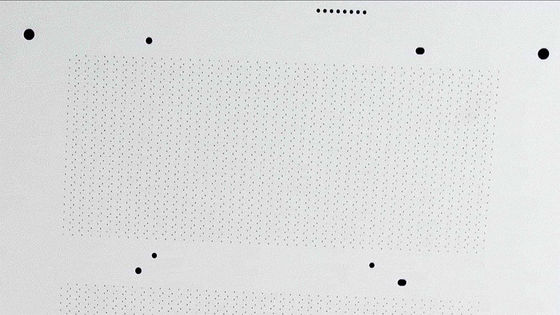

การถ่ายส่งสูง TGV Sapphire Substrate Conductive Aerospace Automotive AR VR 2
การบินและอวกาศ: ส่วนของดาวเทียมที่ทนต่อรังสีและหน้าต่างของยานอวกาศ

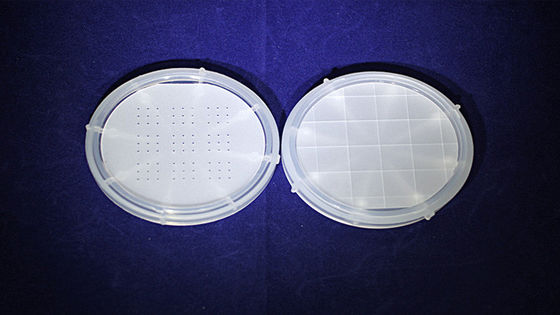

การถ่ายส่งสูง TGV Sapphire Substrate Conductive Aerospace Automotive AR VR 3





คําถามและคําตอบ



Q1 : ความแตกต่างระหว่าง TGV Sapphire และกระจกนําไฟธรรมดาคืออะไร?
A1 : TGV Sapphire แข็งแรงกว่าแก้วทั่วไปถึง 10 เท่า ทนต่ออุณหภูมิถึง 600 °C และทํางานในสภาพแวดล้อมทางเคมีที่รุนแรง



Q2 : TGV Sapphire สามารถปรับแต่งได้หรือไม่ (ตัวอย่างเช่น การตัดรูปร่าง ปรับความหนา)?
A2: ใช่, ขนาด, ความหนา (0.5mm ~ 5mm) และรูปแบบชั้นนําสามารถปรับแต่งได้.

ครับ

Q3 : อุณหภูมิสูงส่งผลต่อการนําไฟ TGV Sapphire ไหม?
A3: CTE ของ Sapphire ผสมกับชิปซิลิคอน เพื่อให้การนําไฟคงที่ในอุณหภูมิสูง
