| ชื่อแบรนด์: | ZMSH |
| เลขรุ่น: | โวฟเฟอร์ควอตซ์ |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 25 |
| ราคา: | 20USD |
| รายละเอียดการบรรจุ: | กล่องแบบกำหนดเอง |
| เงื่อนไขการจ่ายเงิน: | T/T |

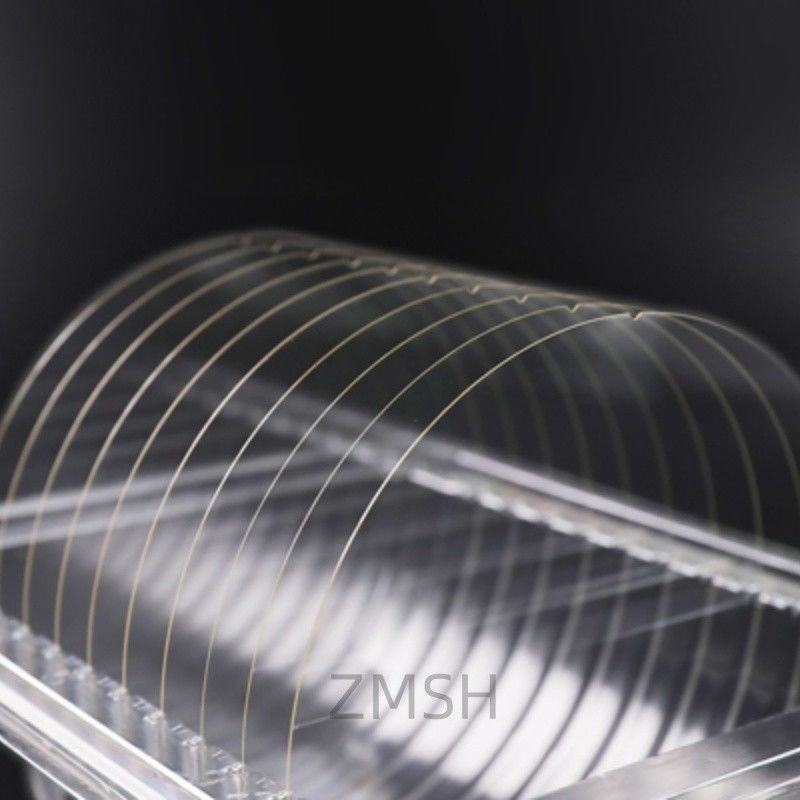

แผ่นเวเฟอร์ควอตซ์ทำจากซิลิคอนไดออกไซด์ผลึก (SiO₂) คุณสมบัติเฉพาะของควอตซ์ทำให้เป็นวัสดุสำคัญในอุตสาหกรรมไฮเทคต่างๆ
แผ่นเวเฟอร์ควอตซ์มีลักษณะเด่นที่ยอดเยี่ยม เช่น ทนความร้อนสูง, การส่งผ่านแสงที่ดีเยี่ยมที่ความยาวคลื่นเฉพาะ, ความเฉื่อยทางเคมี และค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำ คุณสมบัติเหล่านี้ทำให้เหมาะอย่างยิ่งสำหรับการใช้งานที่ต้องการความเสถียรภายใต้อุณหภูมิสูง, ทนทานต่อสารเคมีรุนแรง และความโปร่งใสในช่วงสเปกตรัมเฉพาะ
ในอุตสาหกรรมต่างๆ เช่น การผลิตเซมิคอนดักเตอร์, ออปติกส์ และ MEMS (ระบบไมโครอิเล็กโทร-กลไก) แผ่นเวเฟอร์ควอตซ์ถูกนำมาใช้อย่างแพร่หลายเนื่องจากความสามารถในการทนต่ออุณหภูมิสูงโดยไม่เสียรูปหรือเสื่อมสภาพ พวกเขาทำหน้าที่เป็นพื้นผิวสำหรับการสะสมฟิล์มบาง, การแกะสลักโครงสร้างขนาดเล็ก หรือการผลิตส่วนประกอบที่มีความแม่นยำซึ่งต้องการความแม่นยำของมิติและความเสถียรทางความร้อนสูง
การเติบโตของคริสตัล
ควอตซ์บูลถูกปลูกโดยใช้คริสตัลเมล็ดพันธุ์จากธรรมชาติหรือสังเคราะห์ผ่านวิธีการไฮโดรเทอร์มอลหรือการหลอมรวมเปลวไฟ (Verneuil)
การหั่นแท่ง
แท่งทรงกระบอกถูกหั่นเป็นแผ่นเวเฟอร์โดยใช้เลื่อยลวดเพชร ทำให้มั่นใจได้ถึงความสม่ำเสมอของความหนาและการสูญเสียรอยบากน้อยที่สุด
การขัดและการขัดเงา
แผ่นเวเฟอร์ถูกขัด, กัด, แล้วขัดเงาเพื่อให้ได้ผิวเรียบเหมือนกระจกพร้อมความหยาบของพื้นผิวต่ำ (Ra < 1 nm สำหรับแผ่นเวเฟอร์เกรดออปติคัล)
การทำความสะอาดและการตรวจสอบ
การทำความสะอาดด้วยคลื่นเสียงความถี่สูงหรือ RCA จะขจัดอนุภาคและสิ่งปนเปื้อนโลหะ แผ่นเวเฟอร์แต่ละแผ่นผ่านการตรวจสอบมิติและความเรียบของพื้นผิว
| ประเภทควอตซ์ | 4 | 6 | 8 | 12 |
|---|---|---|---|---|
| ขนาด | ||||
| เส้นผ่านศูนย์กลาง (นิ้ว) | 4 | 6 | 8 | 12 |
| ความหนา (มม.) | 0.05–2 | 0.25–5 | 0.3–5 | 0.4–5 |
| ความคลาดเคลื่อนของเส้นผ่านศูนย์กลาง (นิ้ว) | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
| ความคลาดเคลื่อนของความหนา (มม.) | ปรับแต่งได้ | ปรับแต่งได้ | ปรับแต่งได้ | ปรับแต่งได้ |
| คุณสมบัติทางแสง | ||||
| ดัชนีการหักเหของแสง @365 nm | 1.474698 | 1.474698 | 1.474698 | 1.474698 |
| ดัชนีการหักเหของแสง @546.1 nm | 1.460243 | 1.460243 | 1.460243 | 1.460243 |
| ดัชนีการหักเหของแสง @1014 nm | 1.450423 | 1.450423 | 1.450423 | 1.450423 |
| การส่งผ่านภายใน (1250–1650 nm) | >99.9% | >99.9% | >99.9% | >99.9% |
| การส่งผ่านทั้งหมด (1250–1650 nm) | >92% | >92% | >92% | >92% |
| คุณภาพการผลิต | ||||
| TTV (การเปลี่ยนแปลงความหนารวม, µm) | <3 | <3 | <3 | <3 |
| ความเรียบ (µm) | ≤15 | ≤15 | ≤15 | ≤15 |
| ความหยาบของพื้นผิว (nm) | ≤1 | ≤1 | ≤1 | ≤1 |
| การโก่งงอ (µm) | <5 | <5 | <5 | <5 |
| คุณสมบัติทางกายภาพ | ||||
| ความหนาแน่น (g/cm³) | 2.20 | 2.20 | 2.20 | 2.20 |
| Young's Modulus (GPa) | 74.20 | 74.20 | 74.20 | 74.20 |
| Mohs Hardness | 6–7 | 6–7 | 6–7 | 6–7 |
| Shear Modulus (GPa) | 31.22 | 31.22 | 31.22 | 31.22 |
| อัตราส่วนปัวซอง | 0.17 | 0.17 | 0.17 | 0.17 |
| ความแข็งแรงอัด (GPa) | 1.13 | 1.13 | 1.13 | 1.13 |
| ความแข็งแรงดึง (MPa) | 49 | 49 | 49 | 49 |
| ค่าคงที่ไดอิเล็กทริก (1 MHz) | 3.75 | 3.75 | 3.75 | 3.75 |
| คุณสมบัติทางความร้อน | ||||
| จุดความเครียด (10¹⁴.⁵ Pa·s) | 1000°C | 1000°C | 1000°C | 1000°C |
| จุดอบอ่อน (10¹³ Pa·s) | 1160°C | 1160°C | 1160°C | 1160°C |
| จุดอ่อนตัว (10⁷.⁶ Pa·s) | 1620°C | 1620°C | 1620°C | 1620°C |
แผ่นเวเฟอร์ควอตซ์เป็นแผ่นบางแบนที่ทำจากซิลิคอนไดออกไซด์ผลึก (SiO₂) โดยทั่วไปผลิตในขนาดเซมิคอนดักเตอร์มาตรฐาน (เช่น 2", 3", 4", 6", 8" หรือ 12") เป็นที่รู้จักกันดีในเรื่องความบริสุทธิ์สูง, ความเสถียรทางความร้อน และความโปร่งใสทางแสง แผ่นเวเฟอร์ควอตซ์ถูกนำมาใช้เป็นพื้นผิวหรือตัวนำในการใช้งานที่มีความแม่นยำสูงต่างๆ เช่น การผลิตเซมิคอนดักเตอร์, อุปกรณ์ MEMS, ระบบออปติคัล และกระบวนการสุญญากาศ
ควอตซ์เป็นซิลิคอนไดออกไซด์ (SiO₂) ในรูปของแข็งผลึก ในขณะที่ซิลิกาเจลเป็น SiO₂ ในรูปแบบอสัณฐานและมีรูพรุน ซึ่งใช้กันทั่วไปเป็นสารดูดความชื้นเพื่อดูดซับความชื้น
ควอตซ์ มีความแข็ง, โปร่งใส และใช้ในการใช้งานทางอิเล็กทรอนิกส์, ออปติคัล และอุตสาหกรรม
ซิลิกาเจล ปรากฏเป็นเม็ดเล็กๆ หรือเม็ดเล็กๆ และส่วนใหญ่ใช้สำหรับการควบคุมความชื้นในการบรรจุภัณฑ์, อิเล็กทรอนิกส์ และการจัดเก็บ
คริสตัลควอตซ์ถูกนำมาใช้อย่างแพร่หลายในอุปกรณ์อิเล็กทรอนิกส์และออปติกส์เนื่องจากคุณสมบัติเพียโซอิเล็กทริก (พวกมันสร้างประจุไฟฟ้าภายใต้ความเครียดทางกล) การใช้งานทั่วไป ได้แก่:
ออสซิลเลเตอร์และการควบคุมความถี่ (เช่น นาฬิกาควอตซ์, นาฬิกา, ไมโครคอนโทรลเลอร์)
ส่วนประกอบออปติคัล (เช่น เลนส์, แผ่นคลื่น, หน้าต่าง)
ตัวเก็บเสียงและตัวกรอง ในอุปกรณ์ RF และการสื่อสาร
เซ็นเซอร์ สำหรับแรงดัน, ความเร่ง หรือแรง
การผลิตเซมิคอนดักเตอร์ เป็นพื้นผิวหรือหน้าต่างกระบวนการ
ควอตซ์ถูกนำมาใช้ในการใช้งานที่เกี่ยวข้องกับไมโครชิปเนื่องจากมี:
ความเสถียรทางความร้อน ในระหว่างกระบวนการที่มีอุณหภูมิสูง เช่น การแพร่กระจายและการอบอ่อน
ฉนวนไฟฟ้า เนื่องจากคุณสมบัติไดอิเล็กทริก
ความทนทานต่อสารเคมี ต่อกรดและตัวทำละลายที่ใช้ในการผลิตเซมิคอนดักเตอร์
ความแม่นยำของมิติ และการขยายตัวทางความร้อนต่ำสำหรับการจัดตำแหน่งการพิมพ์หินที่เชื่อถือได้
แม้ว่าควอตซ์เองจะไม่ได้ใช้เป็นวัสดุเซมิคอนดักเตอร์ที่ใช้งาน (เช่น ซิลิคอน) แต่ก็มีบทบาทสนับสนุนที่สำคัญในสภาพแวดล้อมการผลิต โดยเฉพาะอย่างยิ่งในเตาเผา, ห้อง และพื้นผิวโฟโตมาสก์
