ภาพรวมของแผ่นควอตซ์

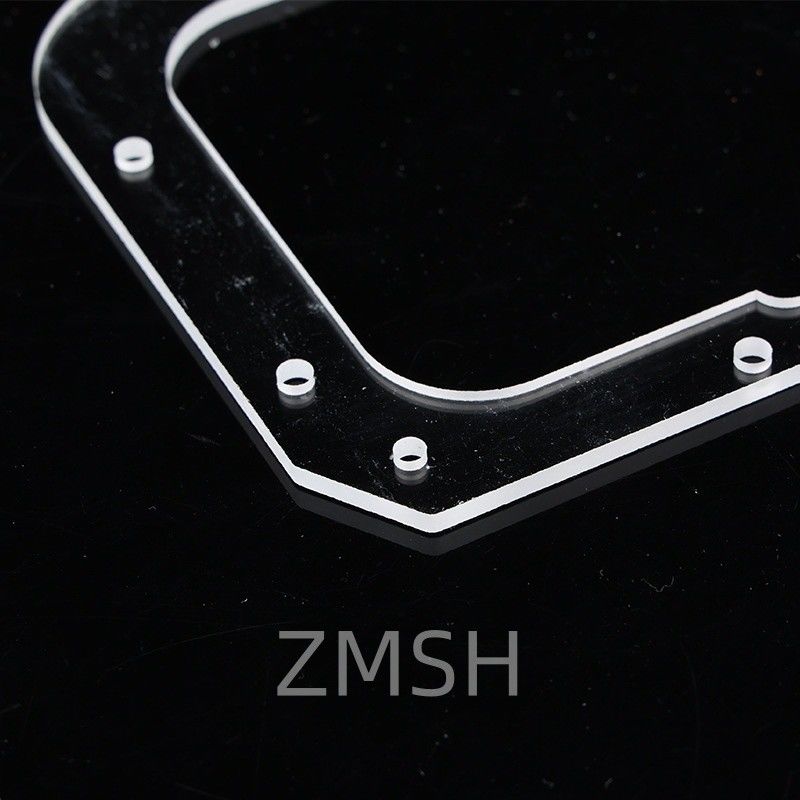

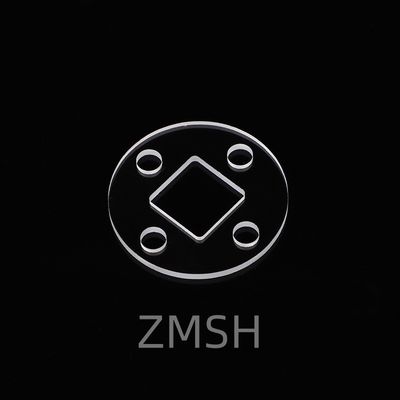

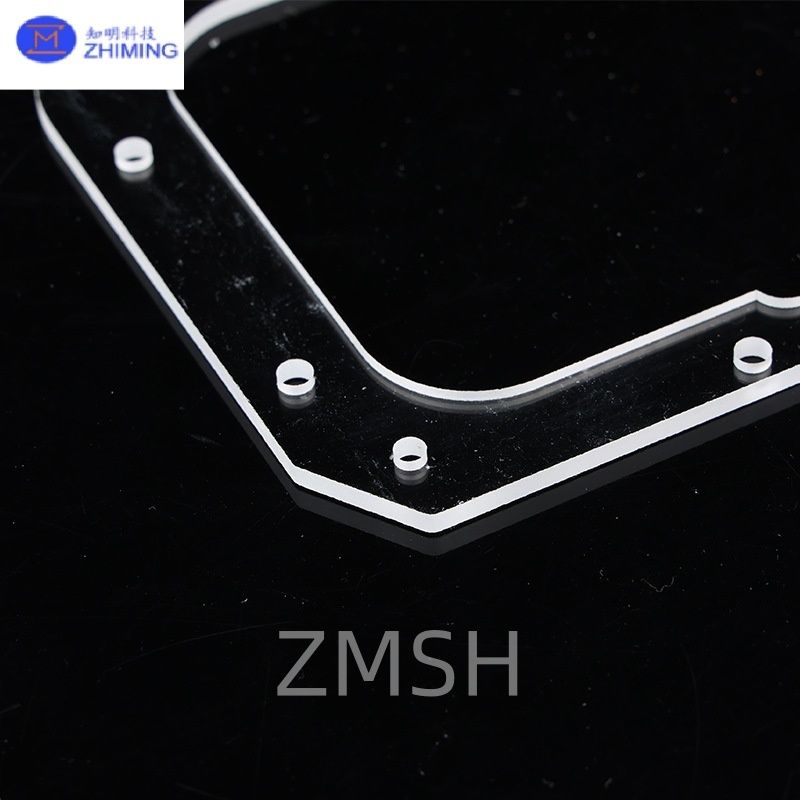

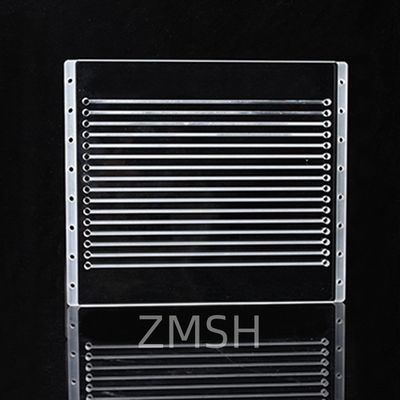

แผ่นควอตซ์ที่มีรูทะลุเป็นส่วนประกอบทางวิศวกรรมที่ผลิตจากแก้วซิลิกาที่มีความบริสุทธิ์สูง มีให้เลือกในขนาดที่กำหนดเองและรูปทรงเรขาคณิตที่ซับซ้อน แผ่นรองควอตซ์รูปทรงเหล่านี้ได้รับการออกแบบมาเพื่อรองรับการใช้งานที่มีประสิทธิภาพสูงในด้านออปติก, ไมโครฟลูอิดิกส์, ระบบสุญญากาศ และการผลิตที่อุณหภูมิสูง

รูที่รวมอยู่ช่วยให้สามารถจัดแนวลำแสง, การไหลของก๊าซ, การป้อนไฟเบอร์ หรือฟังก์ชันการติดตั้งได้ แผ่นเหล่านี้มีให้เลือกหลายประเภทวัสดุเพื่อให้ตรงกับความต้องการด้านสเปกตรัมและความร้อน

ประเภทวัสดุควอตซ์ที่อธิบาย ของแผ่นควอตซ์

• JGS1 (ควอตซ์เกรด UV):
  เหมาะที่สุดสำหรับการใช้งานในด้านออปติกเลเซอร์เอ็กไซเมอร์, การพิมพ์หิน UV และการตรวจจับ DUV การส่งผ่านที่ดีเยี่ยมลงไปถึง 185 nm

• JGS2 (ควอตซ์ออปติคัลมาตรฐาน):
  สมดุลระหว่างต้นทุนและประสิทธิภาพในช่วง 260–2500 nm เหมาะสำหรับระบบสร้างภาพและโฟโตนิกส์ทั่วไป

• JGS3 (ควอตซ์อินฟราเรด):
  มีปริมาณ OH⁻ สูงกว่า, ทนทานต่อความร้อนได้ดีกว่า เหมาะสำหรับสภาพแวดล้อมที่มีความร้อนสูง ไม่เหมาะสำหรับงานที่สำคัญต่อ UV

วิธีการผลิต ของแผ่นควอตซ์

การเจาะด้วยเลเซอร์เป็นวิธีการที่ไม่สัมผัสที่มีความแม่นยำสูง ใช้ในการสร้างรูในแก้วควอตซ์หลอมรวมโดยการโฟกัสลำแสงเลเซอร์ที่เข้มข้นบนพื้นผิววัสดุ พลังงานที่เข้มข้นของเลเซอร์จะทำให้ควอตซ์ร้อนขึ้นและระเหยอย่างรวดเร็ว ทำให้เกิดรูที่สะอาดโดยไม่ทำให้เกิดรอยร้าวหรือความเครียดทางกล

เทคนิคนี้เหมาะอย่างยิ่งสำหรับรูไมโคร (เล็กถึง 10 ไมครอน), รูปแบบความหนาแน่นสูง และส่วนประกอบควอตซ์ที่เปราะบาง เลเซอร์เฟมโตวินาทีหรือพิโกวินาทีมักใช้เพื่อลดโซนที่ได้รับผลกระทบจากความร้อนและเพื่อให้ได้ขอบที่เรียบเนียนด้วยความแม่นยำที่ยอดเยี่ยม

การเจาะด้วยเลเซอร์ถูกนำไปใช้อย่างแพร่หลายในด้านไมโครฟลูอิดิกส์, เซมิคอนดักเตอร์, ออปติก และเครื่องมือทางวิทยาศาสตร์ขั้นสูงที่ต้องการความแม่นยำและความน่าเชื่อถือ

กรณีการใช้งาน ของแผ่นควอตซ์

แก้วควอตซ์หลอมรวมที่เจาะรู ซึ่งมีรูไมโครที่มีความแม่นยำ, รูทะลุ หรือรูปแบบที่ซับซ้อน ถูกนำมาใช้อย่างแพร่หลายในอุตสาหกรรมไฮเทคเนื่องจากความเสถียรทางความร้อนที่โดดเด่น, ความโปร่งใสทางแสง และความทนทานต่อสารเคมี ความสามารถในการนำเสนอรูปทรงรูที่กำหนดเองช่วยเพิ่มฟังก์ชันการทำงานของวัสดุ ทำให้เป็นส่วนประกอบสำคัญในการใช้งานขั้นสูงมากมาย

1. การประมวลผลเซมิคอนดักเตอร์

แผ่นรองควอตซ์ที่เจาะรูใช้ใน:

• ตัวนำเวเฟอร์, ตัวรับ และหัวฝักบัวที่มีรูไหลของก๊าซที่แม่นยำ

• ระบบการกัดด้วยพลาสมาและ CVD ซึ่งการกระจายก๊าซที่สม่ำเสมอเป็นสิ่งสำคัญ

• ชิ้นส่วนควอตซ์ที่ออกแบบเองสำหรับการถ่ายภาพด้วยแสงและห้องฝังไอออน

2. อุปกรณ์ไมโครฟลูอิดิกส์

ควอตซ์หลอมรวมที่มีรูไมโครเหมาะสำหรับ:

• ระบบ Lab-on-a-chip สำหรับการวิเคราะห์ทางเคมีและชีวภาพ

• อินเทอร์เฟซอิเล็กโทรโฟเรซิสแบบเส้นเลือดฝอยหรือการฉีดตัวอย่าง

• BioMEMS (ระบบไมโครอิเล็กโทรเมคานิคัลชีวภาพ) ซึ่งจำเป็นต้องมีความโปร่งใสและความเข้ากันได้ทางชีวภาพ

3. ออปติกและโฟโตนิกส์

การส่งผ่าน UV และ IR สูงของควอตซ์ทำให้มีคุณค่าใน:

• ระบบเลเซอร์ที่มีรูเข็มหรือช่องรับแสงที่จัดแนว

• หน้ากากออปติคัล, ตัวแยกลำแสง และอาร์เรย์เลนส์ที่มีคุณสมบัติเจาะรู

• หน้าต่างสเปกโทรสโกปีที่มีพอร์ตฉีดก๊าซหรือของเหลว

4. ระบบสุญญากาศและอุณหภูมิสูง

ส่วนประกอบควอตซ์ที่เจาะรูใช้ใน:

• ห้องสุญญากาศที่มีฟีดทรูอิเล็กโทรดหรือช่องรับของเหลว

• เตาเผาอุณหภูมิสูงหรือเครื่องปฏิกรณ์ความร้อนที่ต้องการท่อควอตซ์หรือแผ่นที่มีรูที่ปิดสนิท

• แอมพูลหรือเซลล์ควอตซ์ที่ใช้สำหรับการวิเคราะห์ความร้อนหรือปฏิกิริยาของก๊าซ

5. อุตสาหกรรมเคมีและเภสัชกรรม

ความเฉื่อยทางเคมีของควอตซ์ทำให้เหมาะสำหรับ:

• ภาชนะทำปฏิกิริยาที่มีพอร์ตตัวอย่างหรือเซ็นเซอร์

• เครื่องปฏิกรณ์แบบไหลผ่าน

• ระบบการสุ่มตัวอย่างของเหลวที่มีฤทธิ์กัดกร่อน

6. การบินและอวกาศและการป้องกันประเทศ

ชิ้นส่วนควอตซ์พิเศษที่มีรูที่มีความแม่นยำใช้ใน:

• ตัวเรือนเซ็นเซอร์

• ส่วนประกอบการกำหนดเป้าหมายด้วยแสง

• หน้าต่างวินิจฉัยความเร็วสูง

7. การวิจัยทางวิทยาศาสตร์และเครื่องมือในห้องปฏิบัติการแบบกำหนดเอง

มหาวิทยาลัยและสถาบันวิจัยหลายแห่งใช้แก้วควอตซ์ที่เจาะรูใน:

• การตั้งค่าการทดลองที่ต้องการทั้งความทนทานต่อสารเคมีและความทนทานต่อความร้อน

• เซลล์ปฏิกิริยาแบบกำหนดเอง, หน้าแปลนสุญญากาศ หรือตัวยึดหน้าต่าง

• ส่วนประกอบของลำแสงเอ็กซ์เรย์และนิวตรอน

คำถามที่พบบ่อย ของแผ่นควอตซ์

Q1: คุณมีบริการขัดเงาแบบสองด้านสำหรับแผ่นเหล่านี้หรือไม่
A1: ใช่ มีทั้งแบบขัดเงาด้านเดียวและสองด้านสำหรับการจัดแนวออปติคัลและการใช้งานการยึดติด

Q2: ช่วงความหนาโดยทั่วไปคืออะไร
A2: ความหนามาตรฐานคือ 0.5–10 มม. แต่มีความหนาที่กำหนดเองตามคำขอ

Q3: คุณสามารถประมวลผลรูปทรงที่ซับซ้อน เช่น รอยบากหรือช่องได้หรือไม่
A3: ได้ เราสามารถผลิตรูปทรงที่ซับซ้อนได้ รวมถึงคีย์เวย์ ขอบโค้ง หรือรูปทรงเรขาคณิตแบบไฮบริด

Q4: JGS3 เหมาะสำหรับการใช้เลเซอร์หรือไม่
A4: JGS3 สามารถใช้กับเลเซอร์ IR ได้ แต่ไม่เหมาะสำหรับออปติกเลเซอร์ deep-UV เนื่องจากมีการส่งผ่านที่ต่ำกว่า
