sic ceramic fork องค์ประกอบโครงสร้างที่มีความแม่นยำที่กำหนดเอง, จัดการเวเฟอร์, ส่วนประกอบออปติคัล
บทคัดย่อส้อมเซรามิก

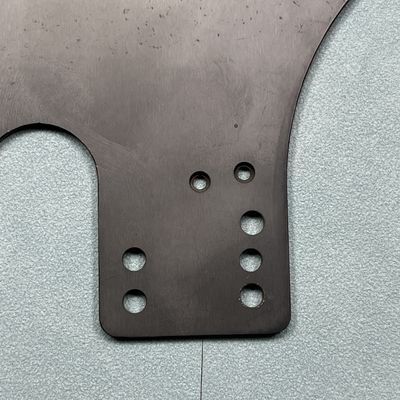

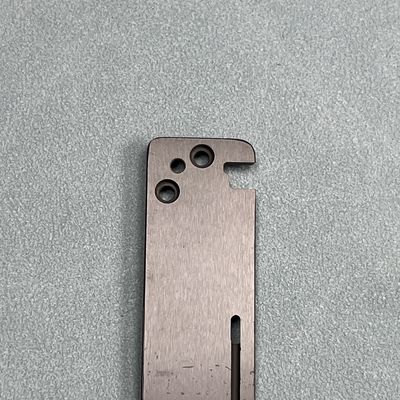

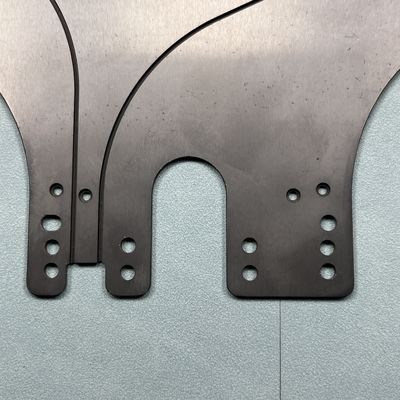

แขนส้อมเซรามิก sic เป็นองค์ประกอบโครงสร้างที่ทำจากซิลิกอนขั้นสูง
วัสดุเซรามิกคาร์ไบด์ มันถูกใช้เป็นหลักในอุปกรณ์ที่มีความแม่นยำซึ่งต้องการความแข็งแกร่งสูงสัมประสิทธิ์การขยายความร้อนต่ำและความต้านทานการสึกหรอสูง รูปร่าง "แขนส้อม" มักพบได้ในอุปกรณ์ออพติคอลระดับไฮเอนด์อุปกรณ์ประมวลผลเซมิคอนดักเตอร์และระบบการจัดการอัตโนมัติทำหน้าที่เป็นการสนับสนุนการวางตำแหน่งการส่งสัญญาณหรือองค์ประกอบการยึด เมื่อเปรียบเทียบกับวัสดุโลหะแบบดั้งเดิม Silicon Carbide Ceramic มีข้อได้เปรียบที่สำคัญในประสิทธิภาพเชิงกลความเสถียรทางความร้อนและความต้านทานการกัดกร่อนและค่อยๆกลายเป็นองค์ประกอบที่สำคัญในการผลิตที่มีความแม่นยำสูง
ตารางคุณลักษณะของส้อมเซรามิก
| คุณสมบัติ | ค่าทั่วไป | หน่วย | ข้อสังเกต |
| วัสดุ | ซิลิกอนคาร์ไบด์ซิลิกอน (SSIC) | - | เกรดความหนาแน่นสูงและมีความหนาแน่นสูง |
| ความหนาแน่น | 3.10 - 3.15 | g/cm³ | |
| ความแข็ง | ≥ 2200 | HV0.5 (Vickers) | หนึ่งในเซรามิกวิศวกรรมที่ยากที่สุด |
| ความแข็งแรงของการโค้งงอ | ≥ 400 | MPA | การทดสอบการดัด 4 จุด |
| แรงอัด | ≥ 2000 | MPA | |
| โมดูลัสของ Young | 400 - 450 | เกรดเฉลี่ย | ความแข็งสูงเป็นพิเศษ |
| การนำความร้อน | 120 - 180 | w/(m · k) | ยอดเยี่ยมสำหรับการกระจายความร้อน |
| สัมประสิทธิ์การขยายตัวทางความร้อน | ~ 4.0 ×10⁻⁶ | /K (25–1000 ° C) | ต่ำมาก; เหมาะสำหรับความเสถียรทางความร้อน |
| อุณหภูมิการทำงานสูงสุด | 1400 - 1600 | ° C | ในอากาศ; บรรยากาศเฉื่อยสูงขึ้น |
| ความต้านทานไฟฟ้า | > 10⁴ | Ω·ซม. | ฉนวนเซรามิก |
| ความต้านทานสารเคมี | ยอดเยี่ยม | - | ทนต่อกรดอัลคาลิสและตัวทำละลาย |
| ความขรุขระพื้นผิว (หลังการขัด) | <0.02 | μm RA | เป็นทางเลือกสำหรับพื้นผิวที่ติดต่อ |
| ความเข้ากันได้ของห้องทำความสะอาด | คลาส 10 - 1,000 | - | เหมาะสำหรับการใช้เซมิคอนดักเตอร์และทัศนศาสตร์ |

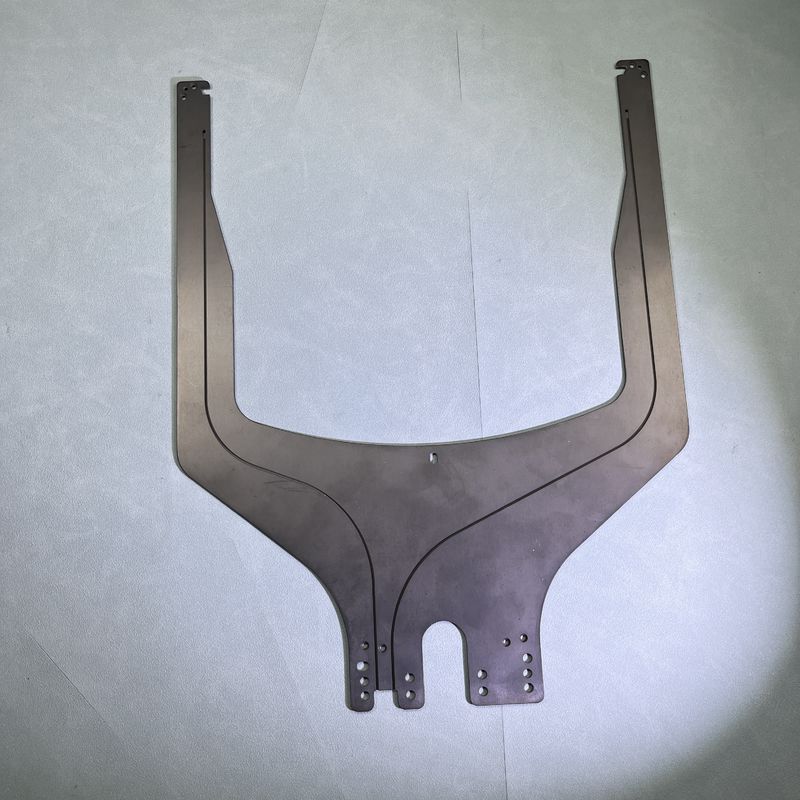

Sic Fork Arms ได้รับการออกแบบตามความต้องการของแอปพลิเคชัน รูปแบบทั่วไป ได้แก่ แขน "รูปตัวยู" หรือ "รูปตัว T" ที่ใช้สำหรับ:
การจัดการเวเฟอร์
การวางตำแหน่งการ์ดโพรบ
การสนับสนุนโมดูลออปติคัล
ข้อควรพิจารณาที่สำคัญในการออกแบบ ได้แก่ :
ความสามารถในการโหลดและการกระจายความเครียด
การชดเชยความเครียดจากความร้อน
อินเทอร์เฟซการติดตั้งที่แม่นยำ
ความเข้ากันได้ของห้องทำความสะอาด
กระบวนการผลิตเกี่ยวข้องกับหลายขั้นตอนสำคัญ:
การเตรียมแป้ง
การขึ้นรูป (การกดแห้งการกด isostatic หรือการหล่อ)
การซินเทอร์ (เช่นการเผาแบบไร้แรงดัน
การตัดเฉือน (การบด, การขุดเจาะเลเซอร์, EDM)
การตกแต่งพื้นผิว (การขัด, การเคลือบ, การทำเครื่องหมายเลเซอร์)
แผนภาพการไหลของกระบวนการสำหรับการเตรียมส่วนประกอบเซรามิก sic
Sic Seramic Fork Arms มักใช้ในระบบการจัดการเวเฟอร์สำหรับกระบวนการต่าง ๆ เช่น photolithography, การแกะสลักและบรรจุภัณฑ์ ข้อดีรวมถึง:
พื้นผิวที่ไม่ปนเปื้อน
ความต้านทานอุณหภูมิสูง
ความทนทานทางเคมีที่ยอดเยี่ยม
ความเข้ากันได้กับห้องทำความสะอาดคลาส 10–1000
ใช้ใน:
EFEM และ Foup Load Ports
6 ", 8", และ 12 "การขนส่งเวเฟอร์
ระบบเลือกและสถานที่สูญญากาศ
ในเครื่องมือออพติคอลที่มีความแม่นยำสูง Sic Fork Arms ให้:
การรองรับกระจกและเลนส์ที่เข้มงวด
การจัดตำแหน่งที่มั่นคงภายใต้การเปลี่ยนแปลงทางความร้อน
โครงสร้างที่มีน้ำหนักเบาสำหรับการวางตำแหน่งแบบไดนามิก
พวกเขามักจะใช้ใน:
เครื่องวัดความไม่ลงรอยกัน
กล้องโทรทรรศน์อวกาศ
ระบบสแกนเลเซอร์
ในระบบการบินและอวกาศแขน Sic Fork มีมูลค่าสำหรับ
น้ำหนักเบาและแข็งภายใต้การสั่นสะเทือน
ความต้านทานต่อรังสีและการกระแทกด้วยความร้อน
ความเสถียรของโครงสร้างในสภาพวงโคจรต่ำโลก
บทบาททั่วไป ได้แก่ การรองรับน้ำหนักบรรทุกการเชื่อมโยง gimbal และการติดตั้งแบบออปติคัล
ในสภาพแวดล้อมการทำความสะอาดระบบอัตโนมัติแขน Sic Fork ใช้เป็นเอฟเฟกต์ปลายทางหรือกริปเปอร์เสนอ:
พื้นผิวที่ไม่ก่อให้เกิด
อายุการใช้งานที่ยาวนานในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือกัดกร่อน
ความต้านทานต่อการโผล่ออกมาในห้องสูญญากาศ
ในฐานะที่เป็นส่วนประกอบที่ไม่ได้มาตรฐานแขน Sic Ceramic Fork โดยทั่วไปจะถูกปรับแต่งตามข้อกำหนดของผู้ใช้ พารามิเตอร์ที่ปรับแต่งได้รวมถึง:
ขนาดโดยรวม (ความยาวความกว้างความหนา)
ขนาดและมุมเปิด
พื้นผิวเสร็จสิ้นและความขรุขระ
Chamfers, หลุม, สล็อต
ความเข้ากันได้ของเวเฟอร์ (6 ", 8", 12 ")
เราสนับสนุนบริการวงจรเต็มรูปแบบรวมถึงการตรวจสอบการวาดภาพการจำลอง FEM สำหรับพฤติกรรมเชิงกลและการตรวจสอบต้นแบบเพื่อให้แน่ใจว่าประสิทธิภาพและความเข้ากันได้
