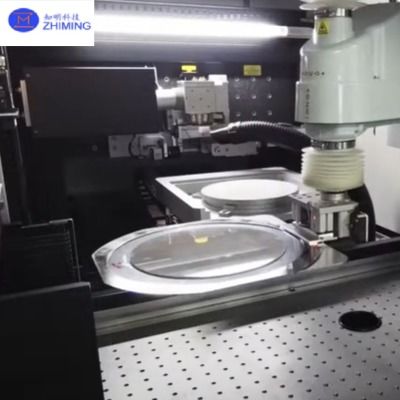

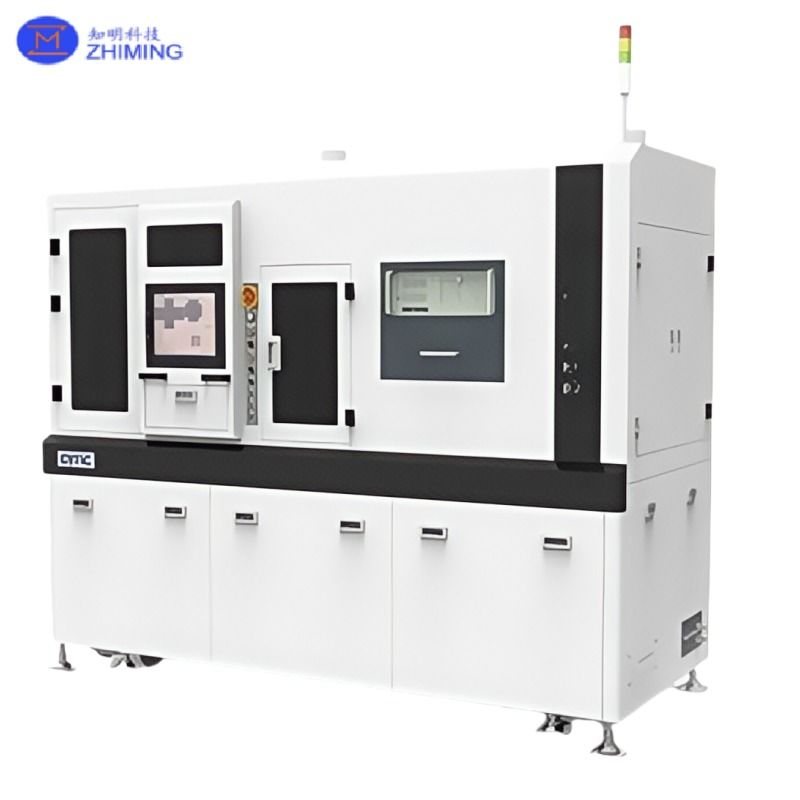

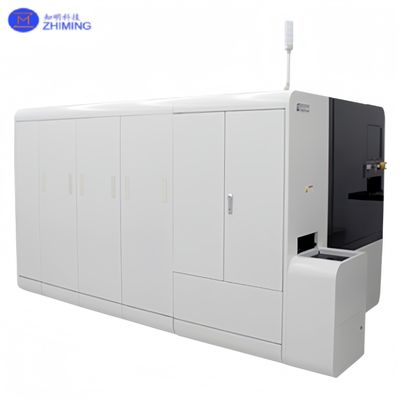

อุปกรณ์ Semiconductor Laser Lift-Off ปฏิวัติการลดขนาด Ingot

การแนะนำผลิตภัณฑ์ของ อุปกรณ์ Semiconductor Laser Lift-Off

อุปกรณ์ Semiconductor Laser Lift-Off เป็นโซลูชันอุตสาหกรรมเฉพาะทางที่ออกแบบมาเพื่อการลดขนาดอย่างแม่นยำและไม่สัมผัสของอินกอตเซมิคอนดักเตอร์ผ่านเทคนิคการยกตัวด้วยเลเซอร์ ระบบขั้นสูงนี้มีบทบาทสำคัญในกระบวนการผลิตแผ่นเวเฟอร์เซมิคอนดักเตอร์สมัยใหม่ โดยเฉพาะอย่างยิ่งในการผลิตเวเฟอร์บางพิเศษสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลังสูง, LED และอุปกรณ์ RF ด้วยการเปิดใช้งานการแยกชั้นบางๆ จากอินกอตจำนวนมากหรือซับสเตรตผู้บริจาค อุปกรณ์ Semiconductor Laser Lift-Off จึงปฏิวัติการลดขนาดอินกอตโดยการกำจัดการเลื่อยเชิงกล การเจียร และขั้นตอนการกัดด้วยสารเคมี

การลดขนาดอินกอตเซมิคอนดักเตอร์แบบดั้งเดิม เช่น แกลเลียมไนไตรด์ (GaN), ซิลิคอนคาร์ไบด์ (SiC) และแซฟไฟร์ มักต้องใช้แรงงานมาก สิ้นเปลือง และมีแนวโน้มที่จะเกิดรอยร้าวขนาดเล็กหรือความเสียหายที่พื้นผิว ในทางตรงกันข้าม อุปกรณ์ Semiconductor Laser Lift-Off นำเสนอทางเลือกที่แม่นยำและไม่ทำลาย ซึ่งช่วยลดการสูญเสียวัสดุและความเครียดที่พื้นผิว ในขณะเดียวกันก็เพิ่มผลผลิต รองรับวัสดุคริสตัลและสารประกอบได้หลากหลาย และสามารถผสานรวมเข้ากับสายการผลิตเซมิคอนดักเตอร์ส่วนหน้าหรือส่วนกลางได้อย่างราบรื่น

ด้วยความยาวคลื่นเลเซอร์ที่กำหนดค่าได้ ระบบโฟกัสแบบปรับได้ และแคลมป์เวเฟอร์ที่เข้ากันได้กับสุญญากาศ อุปกรณ์นี้จึงเหมาะอย่างยิ่งสำหรับการหั่นอินกอต การสร้างแผ่นบาง และการแยกฟิล์มบางพิเศษสำหรับโครงสร้างอุปกรณ์แนวตั้งหรือการถ่ายโอนชั้นเฮเทอโรอิพิแทกเซียล

พารามิเตอร์ ของอุปกรณ์ Semiconductor Laser Lift-Off

หลักการทำงาน ของอุปกรณ์ Semiconductor Laser Lift-Off

กลไกหลักของอุปกรณ์ Semiconductor Laser Lift-Off อาศัยการสลายตัวด้วยความร้อนด้วยแสงแบบเลือกสรรหรือการขัดผิวที่รอยต่อระหว่างอินกอตผู้บริจาคและชั้นอิพิแทกเซียลหรือชั้นเป้าหมาย เลเซอร์ UV พลังงานสูง (โดยทั่วไปคือ KrF ที่ 248 nm หรือเลเซอร์ UV แบบโซลิดสเตตประมาณ 355 nm) จะถูกโฟกัสผ่านวัสดุผู้บริจาคที่โปร่งใสหรือกึ่งโปร่งใส ซึ่งพลังงานจะถูกดูดซับอย่างเลือกสรรที่ความลึกที่กำหนดไว้ล่วงหน้า

การดูดซับพลังงานเฉพาะที่นี้จะสร้างเฟสแก๊สแรงดันสูงหรือชั้นการขยายตัวทางความร้อนที่รอยต่อ ซึ่งจะเริ่มต้นการแยกชั้นที่สะอาดของเวเฟอร์ด้านบนหรือชั้นอุปกรณ์ออกจากฐานอินกอต กระบวนการนี้ได้รับการปรับแต่งอย่างละเอียดโดยการปรับพารามิเตอร์ต่างๆ เช่น ความกว้างพัลส์, ฟลูเอนซ์เลเซอร์, ความเร็วในการสแกน และความลึกโฟกัสแกน z ผลลัพธ์คือแผ่นบางพิเศษ—มักอยู่ในช่วง 10 ถึง 50 µm—ที่แยกออกจากอินกอตแม่ได้อย่างสะอาดโดยไม่มีการขัดถูเชิงกล

วิธีการยกตัวด้วยเลเซอร์สำหรับการลดขนาดอินกอตนี้หลีกเลี่ยงการสูญเสียเคิร์ฟและความเสียหายที่พื้นผิวที่เกี่ยวข้องกับการเลื่อยลวดเพชรหรือการขัดเชิงกล นอกจากนี้ยังรักษาสภาพคริสตัลและลดความต้องการในการขัดเงาในภายหลัง ทำให้ Semiconductor Laser Lift-Off Equipment เป็นเครื่องมือที่เปลี่ยนแปลงเกมสำหรับการผลิตเวเฟอร์รุ่นต่อไป

การใช้งาน ของอุปกรณ์ Semiconductor Laser Lift-Off

อุปกรณ์ Semiconductor Laser Lift-Off พบการประยุกต์ใช้กันอย่างแพร่หลายในการลดขนาดอินกอตในวัสดุและประเภทอุปกรณ์ต่างๆ รวมถึง:

• การลดขนาดอินกอต GaN และ GaAs สำหรับอุปกรณ์ไฟฟ้า
  เปิดใช้งานการสร้างเวเฟอร์บางสำหรับทรานซิสเตอร์และไดโอดกำลังไฟที่มีประสิทธิภาพสูงและมีความต้านทานต่ำ

​

• การฟื้นฟูซับสเตรต SiC และการแยกแผ่นบาง
  อนุญาตให้ยกตัวในระดับเวเฟอร์จากซับสเตรต SiC จำนวนมากสำหรับโครงสร้างอุปกรณ์แนวตั้งและการนำเวเฟอร์กลับมาใช้ใหม่

​

• การหั่นเวเฟอร์ LED
  อำนวยความสะดวกในการยกตัวของชั้น GaN จากอินกอตแซฟไฟร์หนาเพื่อผลิตซับสเตรต LED บางพิเศษ

​

• การผลิตอุปกรณ์ RF และไมโครเวฟ
  รองรับโครงสร้างทรานซิสเตอร์เคลื่อนที่สูง (HEMT) บางพิเศษที่จำเป็นในระบบ 5G และเรดาร์

​

• การถ่ายโอนชั้นอิพิแทกเซียล
  แยกชั้นอิพิแทกเซียลออกจากอินกอตคริสตัลอย่างแม่นยำเพื่อนำกลับมาใช้ใหม่หรือรวมเข้ากับเฮเทอโรสตรัคเจอร์

​

• เซลล์แสงอาทิตย์ฟิล์มบางและโฟโตโวลตาอิก
  ใช้เพื่อแยกชั้นดูดซับบางสำหรับเซลล์แสงอาทิตย์แบบยืดหยุ่นหรือประสิทธิภาพสูง

ในแต่ละโดเมนเหล่านี้ อุปกรณ์ Semiconductor Laser Lift-Off ให้การควบคุมที่เหนือกว่าในด้านความสม่ำเสมอของความหนา คุณภาพพื้นผิว และความสมบูรณ์ของชั้น

ข้อดีของการลดขนาดอินกอตด้วยเลเซอร์

• การสูญเสียวัสดุ Zero-Kerf
  เมื่อเทียบกับวิธีการหั่นเวเฟอร์แบบดั้งเดิม กระบวนการเลเซอร์ส่งผลให้มีการใช้ประโยชน์จากวัสดุเกือบ 100%

​

• ความเครียดและการบิดงอน้อยที่สุด
  การยกตัวแบบไม่สัมผัสช่วยขจัดแรงสั่นสะเทือนทางกล ลดการโค้งงอของเวเฟอร์และการก่อตัวของรอยร้าวขนาดเล็ก

​

• การรักษาสภาพพื้นผิว
  ไม่จำเป็นต้องมีการขัดเงาหรือขัดเงาหลังการลดขนาดในหลายกรณี เนื่องจากการยกตัวด้วยเลเซอร์ช่วยรักษาสภาพพื้นผิวด้านบน

​

• อัตราการผลิตสูงและพร้อมสำหรับการทำงานอัตโนมัติ
  สามารถประมวลผลซับสเตรตได้หลายร้อยชิ้นต่อกะด้วยการโหลด/ขนถ่ายอัตโนมัติ

​

• ปรับให้เข้ากับวัสดุหลายชนิด
  เข้ากันได้กับ GaN, SiC, แซฟไฟร์, GaAs และวัสดุ III-V ที่เกิดขึ้นใหม่

​

• ปลอดภัยต่อสิ่งแวดล้อมมากขึ้น
  ลดการใช้สารกัดกร่อนและสารเคมีรุนแรงทั่วไปในกระบวนการลดขนาดแบบใช้สารละลาย

​

• การนำซับสเตรตกลับมาใช้ใหม่
  อินกอตผู้บริจาคสามารถนำกลับมาใช้ใหม่ได้หลายรอบการยกตัว ซึ่งช่วยลดต้นทุนวัสดุได้อย่างมาก

คำถามที่พบบ่อย (FAQ) ของอุปกรณ์ Semiconductor Laser Lift-Off

คำถามที่ 1: อุปกรณ์ Semiconductor Laser Lift-Off สามารถทำความหนาได้ในช่วงใดสำหรับแผ่นเวเฟอร์?
คำตอบที่ 1: โดยทั่วไปความหนาของแผ่นจะอยู่ในช่วง 10 µm ถึง 100 µm ขึ้นอยู่กับวัสดุและการกำหนดค่า

คำถามที่ 2: อุปกรณ์นี้สามารถใช้ลดขนาดอินกอตที่ทำจากวัสดุที่ไม่โปร่งใส เช่น SiC ได้หรือไม่?
คำตอบที่ 2: ได้ โดยการปรับความยาวคลื่นเลเซอร์และปรับวิศวกรรมอินเทอร์เฟซให้เหมาะสม (เช่น ชั้นกลางแบบเสียสละ) แม้แต่วัสดุที่ไม่โปร่งใสบางส่วนก็สามารถประมวลผลได้

คำถามที่ 3: ซับสเตรตผู้บริจาคถูกจัดตำแหน่งอย่างไรก่อนการยกตัวด้วยเลเซอร์?

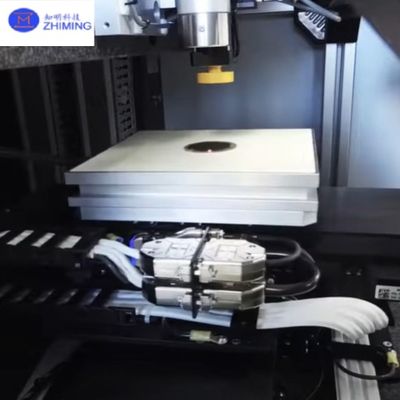

คำตอบที่ 3: ระบบใช้โมดูลการจัดตำแหน่งตามวิสัยทัศน์ระดับไมครอนย่อยพร้อมข้อเสนอแนะจากเครื่องหมายฟิวดิเชียลและการสแกนการสะท้อนพื้นผิว

คำถามที่ 4: เวลาวงจรที่คาดไว้สำหรับการดำเนินการยกตัวด้วยเลเซอร์หนึ่งครั้งคือเท่าใด?
คำตอบที่ 4: ขึ้นอยู่กับขนาดและความหนาของเวเฟอร์ รอบการทำงานทั่วไปใช้เวลาตั้งแต่ 2 ถึง 10 นาที

คำถามที่ 5: กระบวนการนี้ต้องใช้สภาพแวดล้อมห้องคลีนรูมหรือไม่?
คำตอบที่ 5: แม้ว่าจะไม่บังคับ แต่แนะนำให้รวมห้องคลีนรูมเพื่อรักษาความสะอาดของซับสเตรตและผลผลิตของอุปกรณ์ในระหว่างการทำงานที่มีความแม่นยำสูง
