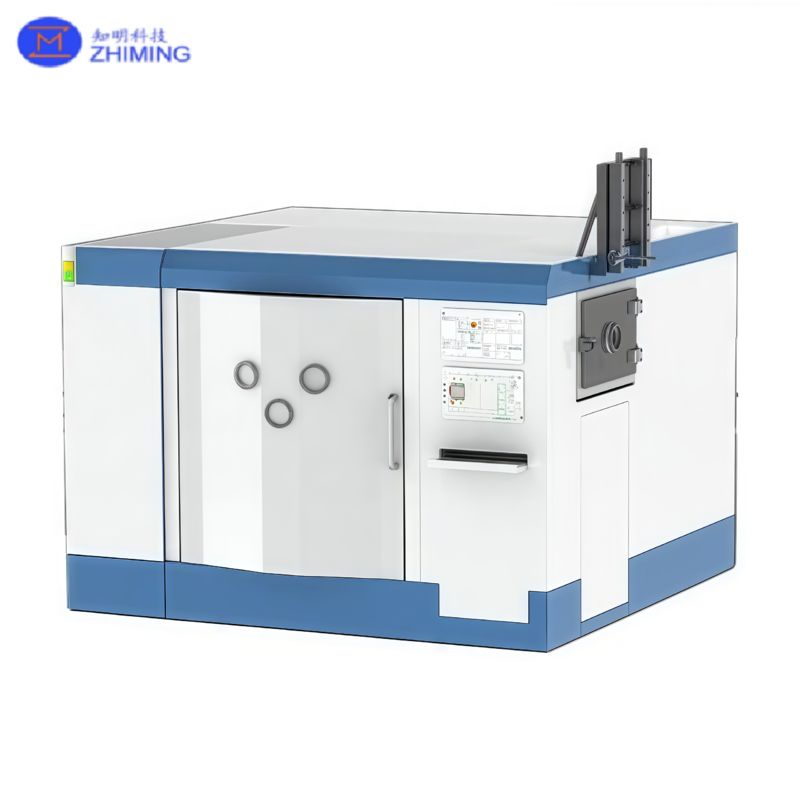

เครื่องขัดเงาด้วยลำไอออน
ความแม่นยำระดับอะตอม · การประมวลผลแบบไม่สัมผัส · พื้นผิวเรียบพิเศษ
ภาพรวมผลิตภัณฑ์ของเครื่องขัดเงาด้วยลำไอออน
เครื่องขึ้นรูป/ขัดเงาด้วยลำไอออน CNC ทำงานบนหลักการของ การสปัตเตอร์ไอออน. ภายใต้สภาวะสุญญากาศ แหล่งกำเนิดไอออนจะสร้างลำพลาสมา ซึ่งถูกเร่งให้เป็นลำไอออนที่พุ่งชนพื้นผิวชิ้นงานเพื่อกำจัดวัสดุในระดับอะตอม ทำให้สามารถผลิตส่วนประกอบทางแสงได้อย่างแม่นยำสูง
เทคโนโลยีนี้มี การประมวลผลแบบไม่สัมผัส ปราศจากความเครียดทางกลหรือความเสียหายใต้พื้นผิว และเหมาะสำหรับเลนส์ที่มีความแม่นยำสูงในด้านดาราศาสตร์ การบินและอวกาศ สารกึ่งตัวนำ และการวิจัยทางวิทยาศาสตร์
การประมวลผลแบบไม่สัมผัส – สามารถจัดการกับรูปทรงพื้นผิวได้ทั้งหมด
อัตราการกำจัดที่เสถียร – ความแม่นยำในการแก้ไขรูปทรงต่ำกว่านาโนเมตร
ไม่มีความเสียหายใต้พื้นผิว – รักษาความสมบูรณ์ของแสง
ความสม่ำเสมอสูง – ความผันผวนน้อยที่สุดในวัสดุที่มีความแข็งต่างกัน
การแก้ไขความถี่ต่ำ/ปานกลาง – ไม่มีการสร้างข้อผิดพลาดความถี่สูง-กลาง
ค่าบำรุงรักษาต่ำ – การทำงานต่อเนื่องในระยะยาวโดยมีการหยุดทำงานน้อยที่สุด
พื้นผิวที่มีจำหน่าย:
ส่วนประกอบทางแสงอย่างง่าย: ระนาบ ทรงกลม ปริซึม
ส่วนประกอบทางแสงที่ซับซ้อน: แอสเฟียร์แบบสมมาตร/อสมมาตร พื้นผิวทรงกระบอก
ส่วนประกอบทางแสงพิเศษ: เลนส์บางพิเศษ เลนส์ซี่ เลนส์ทรงกลม เลนส์คอนฟอร์มัล แผ่นเฟส พื้นผิวฟรีฟอร์ม รูปทรงอื่นๆ ที่กำหนดเอง
วัสดุที่มีจำหน่าย:
แก้วแสงทั่วไป: ควอตซ์, ไมโครคริสตัลไลน์, K9, ฯลฯ
เลนส์อินฟราเรด: ซิลิคอน, เจอร์เมเนียม, ฯลฯ
โลหะ: อะลูมิเนียม, สแตนเลสสตีล, โลหะผสมไทเทเนียม, ฯลฯ
วัสดุคริสตัล: YAG, ซิลิคอนคาร์ไบด์ชนิดผลึกเดี่ยว, ฯลฯ
วัสดุแข็ง/เปราะอื่นๆ: ซิลิคอนคาร์ไบด์, ฯลฯ
คุณภาพ/ความแม่นยำของพื้นผิว:
PV < 10 nm
RMS ≤ 0.5 nm
ความแม่นยำในการกำจัดระดับอะตอม – ช่วยให้พื้นผิวเรียบพิเศษสำหรับระบบออปติคัลที่ต้องการ
ความเข้ากันได้ของรูปทรงที่หลากหลาย – ตั้งแต่เลนส์แบนไปจนถึงฟรีฟอร์มที่ซับซ้อน
การปรับตัวของวัสดุที่หลากหลาย – ตั้งแต่คริสตัลที่มีความแม่นยำไปจนถึงเซรามิกแข็งและโลหะ
ความสามารถในการเปิดรับแสงขนาดใหญ่ – ประมวลผลเลนส์ได้ถึง Φ4000 มม.
การทำงานที่เสถียรเป็นเวลานาน – ทำงาน 3–5 สัปดาห์โดยไม่ต้องบำรุงรักษาห้องสุญญากาศ
IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000
แกนการเคลื่อนที่: 3 แกน / 5 แกน
ขนาดชิ้นงานสูงสุด: สูงสุดถึง Φ4000 มม.
รายการ | ข้อมูลจำเพาะ |
---|---|
วิธีการประมวลผล | การกำจัดวัสดุด้วยการสปัตเตอร์ไอออนภายใต้สุญญากาศ |
ประเภทการประมวลผล | การขึ้นรูปและขัดเงาพื้นผิวแบบไม่สัมผัส |
พื้นผิวที่มีจำหน่าย | ระนาบ ทรงกลม ปริซึม แอสเฟียร์ แอสเฟียร์นอกแกน พื้นผิวทรงกระบอก พื้นผิวฟรีฟอร์ม |
วัสดุที่มีจำหน่าย | ควอตซ์, แก้วไมโครคริสตัลไลน์, K9, ไพลิน, YAG, ซิลิคอนคาร์ไบด์, ซิลิคอนคาร์ไบด์ชนิดผลึกเดี่ยว, ซิลิคอน, เจอร์เมเนียม, อะลูมิเนียม, สแตนเลสสตีล, โลหะผสมไทเทเนียม, ฯลฯ |
ขนาดชิ้นงานสูงสุด | Φ4000 มม. |
แกนการเคลื่อนที่ | 3 แกน / 5 แกน |
ความเสถียรในการกำจัด | ≥95% |
ความแม่นยำของพื้นผิว | PV < 10 nm; RMS ≤ 0.5 nm (RMS ทั่วไป < 1 nm; PV < 15 nm) |
ความสามารถในการประมวลผล | แก้ไขข้อผิดพลาดความถี่ต่ำ–ปานกลางโดยไม่ทำให้เกิดข้อผิดพลาดความถี่สูง-กลาง |
การทำงานต่อเนื่อง | 3–5 สัปดาห์โดยไม่ต้องบำรุงรักษาห้องสุญญากาศ |
ค่าบำรุงรักษา | ต่ำ |
รุ่นทั่วไป | IBF350 / IBF750 / IBF1000 / IBF1600 / IBF2000 / IBF4000 |
กรณีที่ 1 – กระจกแบนมาตรฐาน
ชิ้นงาน: ควอตซ์แบน D630 มม.
กรณีที่ 2 – กระจกสะท้อนรังสีเอกซ์
ชิ้นงาน: แบนซิลิคอน 150 × 30 มม.
ผลลัพธ์: PV 8.3 nm; RMS 0.379 nm; ความลาดชัน 0.13 µrad
กรณีที่ 3 – กระจกนอกแกน
ชิ้นงาน: กระจกบดนอกแกน D326 มม.
ผลลัพธ์: PV 35.9 nm; RMS 3.9 nm
เลนส์ดาราศาสตร์ – กระจกหลัก/รองของกล้องโทรทรรศน์ขนาดใหญ่
เลนส์อวกาศ – การสำรวจระยะไกลผ่านดาวเทียม การถ่ายภาพในอวกาศลึก
ระบบเลเซอร์กำลังสูง – เลนส์ ICF การสร้างลำแสง
เลนส์สารกึ่งตัวนำ – เลนส์และกระจกสำหรับการพิมพ์หิน
เครื่องมือทางวิทยาศาสตร์ – กระจกรังสีเอกซ์/นิวตรอน ส่วนประกอบมาตรฐานการวัด
