| ชื่อแบรนด์: | ZMSH |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | by case |
| รายละเอียดการบรรจุ: | กล่องแบบกำหนดเอง |
| เงื่อนไขการจ่ายเงิน: | t/t |

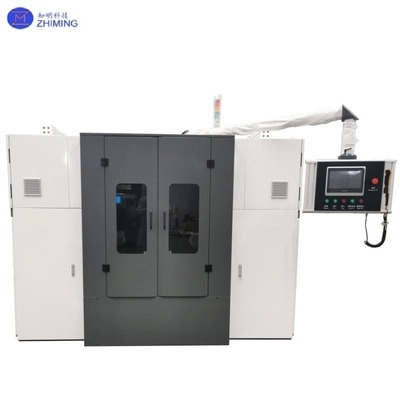

เครื่องตัดลวดเพชรแบบเส้นเดียวเป็นโซลูชันขั้นสูงที่ออกแบบมาสำหรับการตัดและขึ้นรูปวัสดุที่แข็งและเปราะมาก โดยใช้ลวดเคลือบเพชรเป็นตัวกลางในการตัด ระบบนี้ให้การประมวลผลด้วยความเร็วสูง ความเสียหายต่ำ และประหยัดค่าใช้จ่าย อุปกรณ์นี้เหมาะอย่างยิ่งสำหรับการใช้งานที่เกี่ยวข้องกับแผ่นเวเฟอร์แซฟไฟร์, แท่ง SiC, แผ่นควอตซ์, เซรามิก, แก้วออปติคัล, แท่งซิลิคอน และหยก
แตกต่างจากระบบเลื่อยหรือลวดขัดแบบดั้งเดิม เทคโนโลยีนี้ให้ความแม่นยำที่ละเอียดกว่า การสูญเสีย kerf ที่ลดลง และความเรียบของพื้นผิวที่ดีขึ้น ทำให้เป็นเครื่องมือที่ขาดไม่ได้ในอุตสาหกรรมต่างๆ เช่น เซมิคอนดักเตอร์ โฟโตโวลตาอิก LED ออปติก และการตกแต่งอัญมณี ไม่เพียงแต่เก่งในการตัดตรงและการตัดทอนเท่านั้น แต่ยังรวมถึงการตัดแบบพิเศษสำหรับรูปทรงขนาดใหญ่หรือผิดปกติอีกด้วย
เครื่องทำงานโดยการขับเคลื่อนลวดเพชรด้วยความเร็วสูงมาก (สูงสุด 1500 ม./นาที) โดยที่อนุภาคเพชรขัดสีจะบดผ่านพื้นผิววัสดุ ระบบสนับสนุนหลายระบบช่วยให้มั่นใจได้ถึงความแม่นยำและความน่าเชื่อถือในการตัด:
การควบคุมการป้อนที่แม่นยำ – ระบบป้อนแบบเซอร์โวพร้อมรางนำเชิงเส้นช่วยให้มั่นใจได้ถึงตำแหน่งที่มั่นคงและความแม่นยำระดับไมครอน
ระบบทำความเย็นและทำความสะอาด – การล้างด้วยน้ำอย่างต่อเนื่องช่วยลดผลกระทบจากความร้อน หลีกเลี่ยงรอยแตก และขจัดเศษซากอย่างมีประสิทธิภาพ
การจัดการความตึงและการโค้งงอของลวด – การปรับความตึงอัตโนมัติช่วยลดการเบี่ยงเบน ทำให้รักษาความหนาของการตัดได้อย่างสม่ำเสมอ
ส่วนขยายเสริม – โต๊ะทำงานแบบหมุนสำหรับการตัดหลายมุม, โมดูลความตึงสูงสำหรับความแข็งมาก และตัวช่วยการจัดตำแหน่งภาพสำหรับโครงสร้างที่ซับซ้อน
| รายการ | พารามิเตอร์ | รายการ | พารามิเตอร์ |
|---|---|---|---|
| ขนาดการทำงานสูงสุด | 600×500 มม. | ความเร็วในการวิ่ง | 1500 ม./นาที |
| มุมสวิง | 0~±12.5° | การเร่งความเร็ว | 5 ม./วินาที² |
| ความถี่ในการสวิง | 6~30 | ความเร็วในการตัด | <3 ชม. (6 นิ้ว SiC) |
| ระยะยก | 650 มม. | ความแม่นยำ | <3 μm (6 นิ้ว SiC) |
| ระยะเลื่อน | ≤500 มม. | เส้นผ่านศูนย์กลางลวด | φ0.12~φ0.45 มม. |
| ความเร็วในการยก | 0~9.99 มม./นาที | การใช้พลังงาน | 44.4 กิโลวัตต์ |
| ความเร็วในการเดินทางอย่างรวดเร็ว | 200 มม./นาที | ขนาดเครื่อง | 2680×1500×2150 มม. |
| ความตึงคงที่ | 15.0N~130.0N | น้ำหนัก | 3600 กก. |
| ความแม่นยำของความตึง | ±0.5 N | เสียงรบกวน | ≤75 dB(A) |
| ระยะห่างศูนย์กลางของล้อนำ | 680~825 มม. | การจ่ายก๊าซ | >0.5 MPa |
| ถังน้ำหล่อเย็น | 30 ลิตร | สายไฟ | 4×16+1×10 มม.² |
| มอเตอร์ปูน | 0.2 กิโลวัตต์ | — | — |
ประสิทธิภาพการผลิตสูงและการสูญเสียน้อยลง
ความเร็วลวดสูงถึง 1500 ม./นาที ช่วยเพิ่มปริมาณงานเมื่อเทียบกับลวดขัดหรือการตัดด้วยเลเซอร์
ความกว้างของ kerf ที่บางลงช่วยลดการใช้วัสดุได้ถึง 30%, เพิ่มประสิทธิภาพโดยรวม
ใช้งานได้หลากหลายและใช้งานง่าย
อินเทอร์เฟซหน้าจอสัมผัสพร้อมการจัดเก็บพารามิเตอร์อัจฉริยะช่วยให้ใช้งานง่าย
รองรับการตัดตรง โค้ง และหลายชิ้นพร้อมกันสำหรับความต้องการในการผลิตที่หลากหลาย
ฟังก์ชันที่ขยายได้
แท่นหมุนสำหรับการตัดเป็นวงกลมหรือทำมุมของชิ้นงานทรงกระบอก
โมดูลความตึงสูง (ช่วง 20–60 N) เพื่อความเสถียรในการตัด SiC, แซฟไฟร์ และเซรามิก
การจัดตำแหน่งเครื่องมืออัตโนมัติและการวางตำแหน่งด้วยแสงช่วยเพิ่มความแม่นยำสำหรับรูปทรงที่ไม่สม่ำเสมอ
การออกแบบทางกลที่ทนทาน
การหล่อแบบหนักช่วยให้มั่นใจได้ถึงความทนทานต่อการสั่นสะเทือนและความแม่นยำในระยะยาว
ชิ้นส่วนสึกหรอที่สำคัญใช้สารเคลือบเซรามิกหรือทังสเตนคาร์ไบด์ ซึ่งมีอายุการใช้งานเกิน 5000 ชั่วโมง
การผลิตเซมิคอนดักเตอร์: การตัดแท่ง SiC เป็นซับสเตรตอย่างมีประสิทธิภาพโดยมีการสูญเสีย kerf <100 μm.
LED และโฟโตนิกส์: การตัดแผ่นเวเฟอร์แซฟไฟร์อย่างแม่นยำสำหรับการใช้งานด้านออปติคัลและอิเล็กทรอนิกส์
อุตสาหกรรมพลังงานแสงอาทิตย์: การตัดและตัดแผ่นเวเฟอร์ซิลิคอนสำหรับเซลล์โฟโตโวลตาอิก
การประมวลผลออปติคัลและเครื่องประดับ: การตัดควอตซ์และหยกคุณภาพสูงด้วย Ra <0.5 μm ความหยาบของพื้นผิว
การบินและอวกาศและเซรามิกขั้นสูง: การตัด AlN, เซอร์โคเนีย และเซรามิกพิเศษสำหรับส่วนประกอบอุณหภูมิสูง
Q1: เครื่องตัดนี้สามารถประมวลผลวัสดุอะไรได้บ้าง?
A1: ได้รับการปรับปรุงสำหรับ SiC, แซฟไฟร์, ควอตซ์, ซิลิคอน, เซรามิก, แก้ว และอัญมณี
Q2: กระบวนการตัดมีความแม่นยำเพียงใด?
A2: สำหรับแผ่นเวเฟอร์ SiC ขนาด 6 นิ้ว ความแม่นยำในการตัดสามารถเข้าถึง <3 μm ทำให้มั่นใจได้ถึงความเรียบและคุณภาพพื้นผิวที่ดีเยี่ยม
Q3: อะไรทำให้การตัดลวดเพชรดีกว่าวิธีการแบบดั้งเดิม?
A3: เมื่อเทียบกับการตัดด้วยลวดขัดหรือเลเซอร์ จะให้ความเร็วที่สูงกว่า การสูญเสีย kerf ที่ลดลง ความเครียดจากความร้อนที่ต่ำกว่า และคุณภาพขอบที่เหนือกว่า
Q4: เครื่องสามารถจัดการกับวัสดุที่ไม่สม่ำเสมอหรือทรงกระบอกได้หรือไม่?
A4: ใช่ ด้วยโต๊ะทำงานแบบหมุนเสริม ระบบสามารถทำการตัดเป็นวงกลม เอียง หรือทำมุมบนแท่งและรูปทรงพิเศษได้
Q5: ความตึงของลวดถูกควบคุมอย่างไร?
A5: ระบบมีการปรับความตึงอัตโนมัติด้วยความแม่นยำ ±0.5 N ป้องกันการแตกของลวดและรักษาการตัดที่มั่นคง
Q6: อุตสาหกรรมใดได้รับประโยชน์สูงสุดจากเทคโนโลยีนี้?
A6: มีการใช้กันอย่างแพร่หลายในเซมิคอนดักเตอร์ พลังงานแสงอาทิตย์ ออปติกแม่นยำ การตัดเครื่องประดับ และเซรามิกการบินและอวกาศ
ZMSH เชี่ยวชาญด้านการพัฒนา การผลิต และการขายแก้วออปติคัลพิเศษและวัสดุคริสตัลใหม่ ผลิตภัณฑ์ของเราให้บริการด้านอิเล็กทรอนิกส์ออปติคัล อิเล็กทรอนิกส์สำหรับผู้บริโภค และการทหาร เรานำเสนอส่วนประกอบออปติคัลแซฟไฟร์ ฝาครอบเลนส์โทรศัพท์มือถือ เซรามิก LT ซิลิคอนคาร์ไบด์ SIC ควอตซ์ และแผ่นเวเฟอร์คริสตัลเซมิคอนดักเตอร์ ด้วยความเชี่ยวชาญและอุปกรณ์ที่ทันสมัย เรามีความเป็นเลิศในการประมวลผลผลิตภัณฑ์ที่ไม่ได้มาตรฐาน โดยมีเป้าหมายที่จะเป็นองค์กรไฮเทคชั้นนำด้านวัสดุออปโตอิเล็กทรอนิกส์
