ซิลิคอนคาร์ไบด์เวเฟอร์
Created with Pixso.

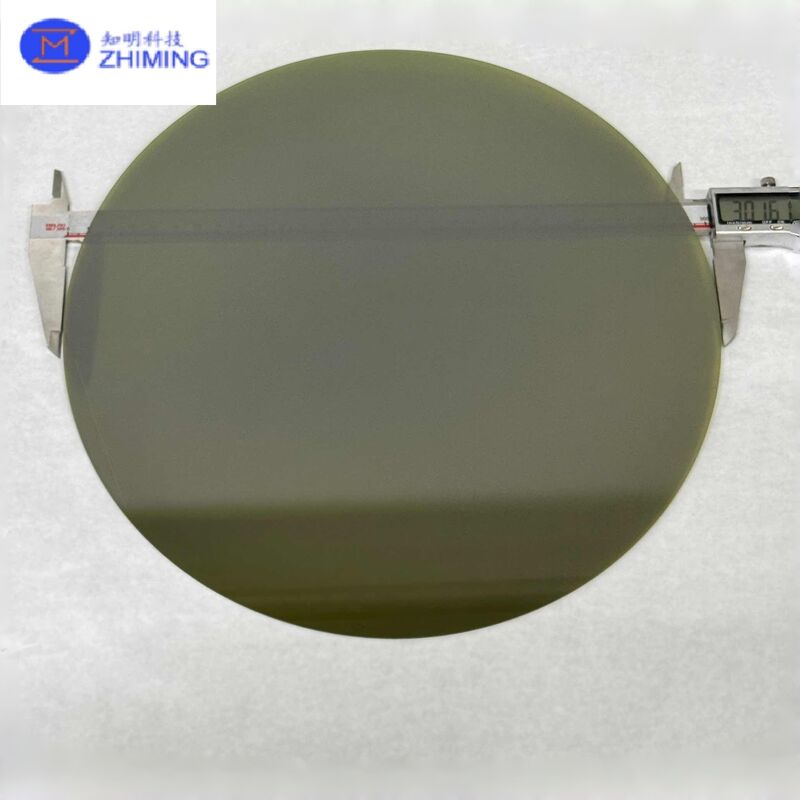

ซิลิคอนคาร์ไบด์ขนาด 12 นิ้ว (300 มม.)

ซิลิคอนคาร์ไบด์ขนาด 12 นิ้ว (300 มม.)

ชื่อแบรนด์: ZMSH
ปริมาณการสั่งซื้อขั้นต่ำ: 1
ราคา: by case
รายละเอียดการบรรจุ: กล่องแบบกำหนดเอง
เงื่อนไขการจ่ายเงิน: ที/ที
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
โพลีไทป์:
4H
ประเภทยาสลบ:
ประเภท N
เส้นผ่านศูนย์กลาง:
300 ± 0.5 มม
ความหนา:
สีเขียว: 600 ± 100 µm / สีขาวโปร่งใส: 700 ± 100 µm
การวางแนวพื้นผิว (ออฟคัท):
4° ไปทาง \<11-20\> ± 0.5°
TTV (การเปลี่ยนแปลงความหนาทั้งหมด):
≤ 10 ไมโครเมตร
สามารถในการผลิต:
โดยกรณี
คำอธิบายผลิตภัณฑ์

12-นิ้ว เวเฟอร์ซิลิคอนคาร์ไบด์ (SiC) – บทนำผลิตภัณฑ์

ภาพรวมผลิตภัณฑ์

เวเฟอร์ซิลิคอนคาร์ไบด์ (SiC) ขนาด 12 นิ้ว แสดงถึงเทคโนโลยีรุ่นใหม่ของสารกึ่งตัวนำที่มีช่องว่างพลังงานกว้าง ซึ่งออกแบบมาเพื่อรองรับการผลิตอุปกรณ์อิเล็กทรอนิกส์กำลังไฟฟ้าประสิทธิภาพสูงในปริมาณมาก เมื่อเทียบกับเวเฟอร์ SiC ขนาด 6 นิ้ว และ 8 นิ้ว แบบเดิม รูปแบบ 12 นิ้ว จะเพิ่มพื้นที่ชิปที่ใช้งานได้ต่อเวเฟอร์อย่างมีนัยสำคัญ ปรับปรุงประสิทธิภาพการผลิต และมีศักยภาพที่แข็งแกร่งสำหรับการลดต้นทุนในระยะยาว



ซิลิคอนคาร์ไบด์เป็นวัสดุสารกึ่งตัวนำที่มีช่องว่างพลังงานกว้าง มีคุณสมบัติเด่นคือมีความแข็งแรงของสนามไฟฟ้าที่ทำลายสูง การนำความร้อนที่ดีเยี่ยม ความเร็วการดริฟต์ของอิเล็กตรอนอิ่มตัวสูง และความเสถียรทางความร้อนที่โดดเด่น คุณสมบัติเหล่านี้ทำให้เวเฟอร์ SiC ขนาด 12 นิ้ว เป็นแพลตฟอร์มที่เหมาะสำหรับใช้งานในแรงดันไฟฟ้าสูง กำลังไฟสูง และอุณหภูมิสูง



ซิลิคอนคาร์ไบด์ขนาด 12 นิ้ว (300 มม.) 0       ซิลิคอนคาร์ไบด์ขนาด 12 นิ้ว (300 มม.) 1


ข้อมูลจำเพาะของวัสดุและคริสตัล

  • วัสดุ: ซิลิคอนคาร์ไบด์ (SiC) ชนิดผลึกเดี่ยว

  • โพลีไทป์: 4H-SiC (มาตรฐานสำหรับอุปกรณ์ไฟฟ้า)

  • ชนิดการนำไฟฟ้า:

    • ชนิด N (เจือไนโตรเจน)

    • กึ่งฉนวน (ปรับแต่งได้)

การเติบโตของผลึกเดี่ยว SiC ขนาด 12 นิ้ว ต้องมีการควบคุมเกรเดียนท์อุณหภูมิ การกระจายความเครียด และการรวมสิ่งเจือปนขั้นสูง โดยทั่วไปจะใช้เทคโนโลยีการเติบโตของคริสตัล PVT (Physical Vapor Transport) ที่ได้รับการปรับปรุง เพื่อให้ได้แท่ง SiC ที่มีเส้นผ่านศูนย์กลางขนาดใหญ่และมีข้อบกพร่องต่ำ






ซิลิคอนคาร์ไบด์ขนาด 12 นิ้ว (300 มม.) 2

กระบวนการผลิต

การผลิตเวเฟอร์ SiC ขนาด 12 นิ้ว เกี่ยวข้องกับกระบวนการที่มีความแม่นยำสูงหลายขั้นตอน:

  1. การเติบโตของผลึกเดี่ยวขนาดใหญ่

  2. การวางแนวคริสตัลและการหั่นแท่ง

  3. การเจียรและการทำให้เวเฟอร์บางลงอย่างแม่นยำ

  4. การขัดเงาด้านเดียวหรือสองด้าน

  5. การทำความสะอาดขั้นสูงและการตรวจสอบอย่างครอบคลุม

แต่ละขั้นตอนได้รับการควบคุมอย่างเข้มงวดเพื่อให้แน่ใจว่ามีความเรียบ ความสม่ำเสมอของความหนา และคุณภาพพื้นผิวที่ดีเยี่ยม




ข้อดีหลัก

  • ผลผลิตอุปกรณ์ต่อเวเฟอร์สูงขึ้น: ขนาดเวเฟอร์ที่ใหญ่ขึ้นช่วยให้มีชิปมากขึ้นต่อการผลิตหนึ่งครั้ง

  • ปรับปรุงประสิทธิภาพการผลิต: เหมาะสำหรับโรงงานผลิตรุ่นต่อไป

  • ศักยภาพในการลดต้นทุน: ต้นทุนต่ออุปกรณ์ที่ต่ำลงในการผลิตปริมาณมาก

  • ประสิทธิภาพทางความร้อนและไฟฟ้าที่เหนือกว่า: เหมาะสำหรับสภาวะการทำงานที่รุนแรง

  • ความเข้ากันได้ของกระบวนการที่แข็งแกร่ง: เหมาะสำหรับการผลิตอุปกรณ์ไฟฟ้า SiC ทั่วไป

 ซิลิคอนคาร์ไบด์ขนาด 12 นิ้ว (300 มม.) 3


การใช้งานทั่วไป

  • รถยนต์ไฟฟ้า (SiC MOSFET, ไดโอด SiC Schottky)

  • เครื่องชาร์จในรถยนต์ (OBC) และอินเวอร์เตอร์ฉุดลาก

  • โครงสร้างพื้นฐานการชาร์จอย่างรวดเร็วและโมดูลพลังงาน

  • อินเวอร์เตอร์พลังงานแสงอาทิตย์และระบบจัดเก็บพลังงาน

  • ไดรฟ์มอเตอร์อุตสาหกรรมและระบบราง

  • อุปกรณ์อิเล็กทรอนิกส์กำลังไฟฟ้าและแอปพลิเคชันด้านการป้องกันประเทศระดับไฮเอนด์



ซิลิคอนคาร์ไบด์ขนาด 12 นิ้ว (300 มม.) 4




ข้อมูลจำเพาะทั่วไป (ปรับแต่งได้)

รายการ ชนิด N เกรดการผลิต (P) ชนิด N เกรด Dummy (D) ชนิด SI เกรดการผลิต (P)
โพลีไทป์ 4H 4H 4H
ชนิดการเจือสาร ชนิด N ชนิด N /
เส้นผ่านศูนย์กลาง 300 ± 0.5 มม. 300 ± 0.5 มม. 300 ± 0.5 มม.
ความหนา สีเขียว: 600 ± 100 µm / สีขาวโปร่งใส: 700 ± 100 µm สีเขียว: 600 ± 100 µm / สีขาวโปร่งใส: 700 ± 100 µm สีเขียว: 600 ± 100 µm / สีขาวโปร่งใส: 700 ± 100 µm
การวางแนวพื้นผิว (Off-cut) 4° ไปทาง ± 0.5° 4° ไปทาง ± 0.5° 4° ไปทาง ± 0.5°
Wafer ID / Primary Flat รอยบาก (เวเฟอร์ทรงกลม) รอยบาก (เวเฟอร์ทรงกลม) รอยบาก (เวเฟอร์ทรงกลม)
ความลึกของรอยบาก 1.0 – 1.5 มม. 1.0 – 1.5 มม. 1.0 – 1.5 มม.
TTV (การเปลี่ยนแปลงความหนารวม) ≤ 10 µm NA ≤ 10 µm
MPD (ความหนาแน่นของท่อขนาดเล็ก) ≤ 5 ea/cm² NA ≤ 5 ea/cm²
สภาพต้านทาน โซนการวัด: พื้นที่ตรงกลาง 8 นิ้ว โซนการวัด: พื้นที่ตรงกลาง 8 นิ้ว โซนการวัด: พื้นที่ตรงกลาง 8 นิ้ว
การบำบัดพื้นผิว Si-face CMP (ขัดเงา) การเจียร CMP (ขัดเงา)
การประมวลผลขอบ Chamfer ไม่มี Chamfer Chamfer
ชิปขอบ (อนุญาต) ความลึกของชิป < 0.5 มม. ความลึกของชิป < 1.0 มม. ความลึกของชิป < 0.5 มม.
การทำเครื่องหมายด้วยเลเซอร์ การทำเครื่องหมายด้าน C / ตามความต้องการของลูกค้า การทำเครื่องหมายด้าน C / ตามความต้องการของลูกค้า การทำเครื่องหมายด้าน C / ตามความต้องการของลูกค้า
พื้นที่โพลีไทป์ (แสงโพลาไรซ์) ไม่มีโพลีไทป์ (การยกเว้นขอบ 3 มม.) พื้นที่ Polymorphism < 5% (การยกเว้นขอบ 3 มม.) ไม่มีโพลีไทป์ (การยกเว้นขอบ 3 มม.)
รอยแตก (แสงความเข้มสูง) ไม่มีรอยแตก (การยกเว้นขอบ 3 มม.) ไม่มีรอยแตก (การยกเว้นขอบ 3 มม.) ไม่มีรอยแตก (การยกเว้นขอบ 3 มม.)




คำถามที่พบบ่อย (FAQ)

Q1: เวเฟอร์ SiC ขนาด 12 นิ้ว พร้อมสำหรับการผลิตจำนวนมากหรือไม่
A: เวเฟอร์ SiC ขนาด 12 นิ้ว อยู่ในช่วงเริ่มต้นของการผลิตในอุตสาหกรรม และกำลังได้รับการประเมินอย่างแข็งขันสำหรับการผลิตนำร่องและปริมาณมากโดยผู้ผลิตชั้นนำทั่วโลก



Q2: ข้อดีของเวเฟอร์ SiC ขนาด 12 นิ้ว เมื่อเทียบกับเวเฟอร์ขนาด 8 นิ้วคืออะไร
A: รูปแบบ 12 นิ้ว ช่วยเพิ่มผลผลิตชิปต่อเวเฟอร์อย่างมีนัยสำคัญ ปรับปรุงปริมาณงานของโรงงาน และให้ข้อได้เปรียบด้านต้นทุนในระยะยาว



Q3: ข้อมูลจำเพาะของเวเฟอร์สามารถปรับแต่งได้หรือไม่
A: ได้ พารามิเตอร์ต่างๆ เช่น ชนิดการนำไฟฟ้า ความหนา วิธีการขัดเงา และเกรดการตรวจสอบ สามารถปรับแต่งได้
