SiC Wafer 4H N Type 8inch เกรดการผลิต เกรดตัวปลอม Customized Double side polished Silicon Carbide Wafer
รายละเอียดสินค้า:
สถานที่กำเนิด: | จีน |
ชื่อแบรนด์: | ZMSH |
หมายเลขรุ่น: | เวเฟอร์ซิลิคอนคาร์ไบด์ |
การชำระเงิน:
เวลาการส่งมอบ: | 2-4 สัปดาห์ |
---|---|
เงื่อนไขการชำระเงิน: | T/T |
ข้อมูลรายละเอียด |
|||
ปริมาตร: | ประเภท N | โพลีไทป์: | 4 ชม |
---|---|---|---|
ความหนา: | 500.0 ไมโครเมตร±25.0 ไมโครเมตร | เกรด: | ไพรม์, ดัมมี่, รีเสิร์ช |
กว้าง: | 200.0 มม. +0 มม./-0.5 มม. | การวางแนวรอยบาก: | <1-100>±1° |
ความหยาบของพื้นผิว (10µm×10µm): | ใบหน้าศรีRa≤0.2 นาโนเมตร ; ใบหน้า C Ra≤0.5 นาโนเมตร | การปนเปื้อนของโลหะบนพื้นผิว: | (อัล, Cr, Fe, Ni, Cu, Zn, Pb, Na, K, Ti, Ca,V, Mn) ≤1E11cm-2 |
เน้น: | กระปุก SiC กว้าง 8 นิ้ว,LTV TTV BOW Warp SiC เวฟเฟอร์,วอฟเฟอร์ SiC เกรด P |
รายละเอียดสินค้า
SiC Wafer 4H N Type 8inch เกรดการผลิต เกรดตัวปลอม Customized Double side polished Silicon Carbide Wafer
คําอธิบายของ SiC Wafer:
SiC wafer เป็นวัสดุครึ่งนําที่มีคุณสมบัติไฟฟ้าและความร้อนที่ดีเยี่ยม เป็นครึ่งนําที่มีประสิทธิภาพสูงที่เหมาะสําหรับการใช้งานที่หลากหลายนอกจากความทนทานทางความร้อนสูง, มันยังมีความแข็งแรงสูงมาก เมื่อเปรียบเทียบกับครึ่งประสาทอื่น ๆ, วาฟเฟอร์ซิลิคอนคาร์ไบด์เป็นที่เหมาะสมสําหรับการใช้งานพลังงานและความดันที่หลากหลาย.นั่นหมายความว่ามันเหมาะสําหรับอุปกรณ์ไฟฟ้าและแสงหลากหลาย.วอฟเฟอร์ SiC เป็นวัสดุครึ่งนําที่ได้รับความนิยมมากที่สุด. เป็นวัสดุครึ่งนําที่มีคุณภาพสูงที่สมบูรณ์แบบสําหรับการใช้งานหลาย ๆ ประการ.วอฟเฟอร์ซิลิคอนคาร์ไบด์เป็นวัสดุที่ใช้ได้มากสําหรับอุปกรณ์อิเล็กทรอนิกส์หลายชนิดเรานําเสนอหลากหลายของคุณภาพสูง SiC โวฟเฟอร์และพื้นฐาน. เหล่านี้มีทั้ง n-ชนิดและรูปแบบครึ่งประกอบ.
ลักษณะของ SiC Wafer:
1พลังงานระยะขอบเขตสูง
2. การนําไฟฟ้าสูง
3ความแข็งแรงสูง
4ความมั่นคงทางเคมีที่ดี
รูปแบบของ SiC Wafer:
อสังหาริมทรัพย์ | ปริมาณ | หมวด D | |
รูปแบบคริสตัล | 4 ชั่วโมง | ||
โพลิไทป์ | ไม่มีการอนุญาต | พื้นที่ ≤ 5% | |
(MPD) a | ≤1/cm2 | ≤ 5 / cm2 | |
แผ่น hex | ไม่มีการอนุญาต | พื้นที่ ≤ 5% | |
การรวม a | พื้นที่ ≤0.05% | ไม่มี | |
ความต้านทาน | 0.015Ω•cm ∙0.028Ω•cm | 0.014Ω•cm ∙0.028Ω•cm | |
(EPD) a | ≤8000/cm2 | ไม่มี | |
(TED) a | ≤6000/cm2 | ไม่มี | |
(BPD) a | ≤ 2000/cm2 | ไม่มี | |
(TSD) a | ≤ 1000/cm2 | ไม่มี | |
ความผิดพลาดในการสต็อป | ≤ 1% พื้นที่ | ไม่มี | |
การตั้งทิศทาง Notch | <1-100>±1° | ||
มุมฉาก | 90° +5°/-1° | ||
ความลึกของ Notch | 1.00mm + 0.25mm/-0mm | ||
ความผิดแนวทางทางตรงข้าม | ±5.0° | ||
ปลายผิว | C-Face: Optical Polish, Si-Face: CMP สีออนไลน์ | ||
ขอบเวฟเฟอร์ | การบีเวล | ||
ความหยาบคายของผิว ((10μm × 10μm) | Si หน้า Ra≤0.2 nm;C หน้า Ra≤0.5 nm | ||
LTV ((10mm × 10mm) a | ≤3μm | ≤ 5μm | |
(TTV) a | ≤ 10μm | ≤ 10μm | |
(BOW) a | ≤ 25μm | ≤ 40μm | |
(Warp) a | ≤ 40μm | ≤ 80μm |

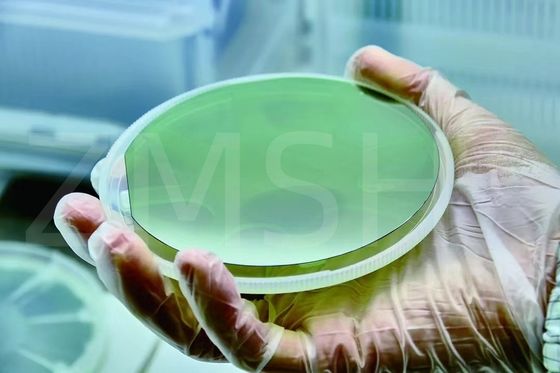

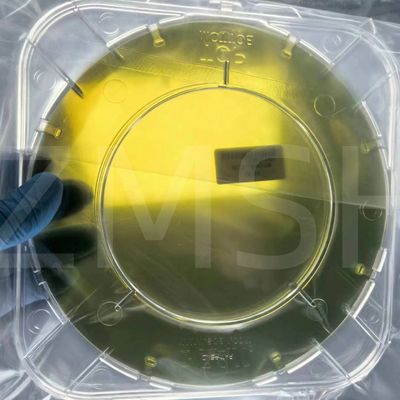

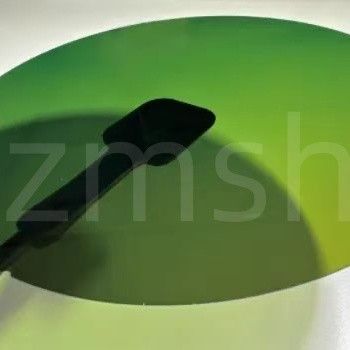

รูปภาพของ SiC Wafer:
การใช้ SiC Wafer:
1อุปกรณ์พลังงาน:
ซีซีวอฟเฟอร์ถูกใช้อย่างแพร่หลายในการผลิตอุปกรณ์อิเล็กทรอนิกส์พลังงาน เช่น MOSFETs พลังงาน (ทรานซิสเตอร์ผลสนามโลหะ-ออกไซด์-ครึ่งนํา) ไดโอเดส Schottky และโมดูลที่บูรณาการพลังงานเนื่องจากข้อดีของความสามารถในการนําความร้อนสูง, ความดันการแยกสูงและความเคลื่อนไหวอิเล็กตรอนสูงของ SiC อุปกรณ์เหล่านี้สามารถบรรลุการแปลงพลังงานที่มีประสิทธิภาพและมีประสิทธิภาพสูงในอุณหภูมิสูง, ความดันสูงและสภาพแวดล้อมความถี่สูง.
2อุปกรณ์ออปโตอิเล็กทรอนิกส์:
ซีซีวอฟเฟอร์มีบทบาทสําคัญในอุปกรณ์ออฟโตอิเล็กทรอนิกส์ โดยใช้ในการผลิตเครื่องตรวจแสง, ไดโอเดสเลเซอร์, แหล่ง UV และอื่นๆคุณสมบัติทางแสงและทางอิเล็กทรอนิกส์ที่เหนือกว่าของซิลิคอนคาร์ไบด์ทําให้มันเป็นวัสดุที่ชอบ, โดยเฉพาะอย่างยิ่งยอดในแอพลิเคชั่นที่ต้องการอุณหภูมิสูง, ความถี่, และระดับพลังงาน
3อุปกรณ์ระดับความถี่วิทยุ:
โวฟเวอร์ SiC ยังถูกใช้ในการผลิตอุปกรณ์ RF เช่น เครื่องเสริมพลังงาน RF สวิทช์ความถี่สูง เซ็นเซอร์ RF และอื่นๆและการสูญเสีย SiC ที่ต่ํากว่า ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับการใช้งาน RF เช่น การสื่อสารไร้สายและระบบราดาร์.
4อิเล็กทรอนิกส์อุณหภูมิสูง:
เนื่องจากความมั่นคงทางอุณหภูมิสูงและความทนทานต่ออุณหภูมิ SiC โวฟเวอร์ถูกใช้ในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่ออกแบบให้ทํางานในสภาพแวดล้อมอุณหภูมิสูงรวมถึง อิเล็กทรอนิกส์พลังงานอุณหภูมิสูง, เซนเซอร์ และตัวควบคุม
ภาพการใช้งานของ SiC Wafer:
คําถามและคําตอบ:
1ถาม:อะไรคือความสําคัญของแผ่นซิลิคอนคาร์ไบด์คุณภาพสูง?
ตอบ: นี่คือขั้นตอนสําคัญในการทําให้การผลิตอุปกรณ์ซิลิคอนคาร์ไบด์ในขนาดใหญ่ สามารถตอบสนองความต้องการของอุตสาหกรรมครึ่งพาณิชย์สําหรับอุปกรณ์ที่มีประสิทธิภาพสูงและมีความน่าเชื่อถือสูง
2. Q: วอฟเฟอร์ซิลิคอนคาร์ไบด์ถูกนําไปใช้ในแอพลิเคชันครึ่งประสาทเฉพาะอย่างยิ่ง เช่น อิเล็กทรอนิกส์พลังงานและอิเล็กทรอนิกส์ opto?
ตอบ: โวฟเฟอร์ซิลิคคาร์ไบด์ถูกใช้ในอุปกรณ์อิเล็กทรอนิกส์พลังงาน สําหรับอุปกรณ์ เช่น MOSFETs พลังงาน, ไดโอเดส Schottky,และโมดูลพลังงาน เนื่องจากความสามารถในการนําไฟฟ้าสูงและการจัดการความแรงดันในออปโตอิเล็กทรอนิกส์ ซีซีวอฟเฟอร์ถูกใช้ในเครื่องตรวจแสง, ไดโอเดสเลเซอร์ และแหล่ง UV เนื่องจากความกว้างและความมั่นคงในอุณหภูมิสูงทําให้อุปกรณ์ optoelectronic ที่มีความสามารถสูง.
3. Q: มีข้อดีอะไรบ้างที่ซิลิคอนคาร์ไบด์ (SiC) ให้มากกว่าซิลิคอนวอฟเฟอร์แบบดั้งเดิมในการใช้งานเซมีคอนดักเตอร์
A: ซิลิคอนคาร์ไบด์มีข้อดีหลายอย่างเหนือจากซิลิคอนวอฟเฟอร์แบบดั้งเดิม รวมถึงความแรงดันการทําลายที่สูงขึ้น ความสามารถในการนําความร้อนที่สูงขึ้น ความกว้างขวางและความมั่นคงในอุณหภูมิที่เพิ่มขึ้นคุณสมบัติเหล่านี้ทําให้แผ่น SiC เหมาะสําหรับพลังงานสูง, ความถี่สูงและอุณหภูมิสูงที่ใช้งานในที่ซึ่งแผ่นซิลิคอนแบบดั้งเดิมอาจไม่ได้ทํางานได้ดีที่สุด
