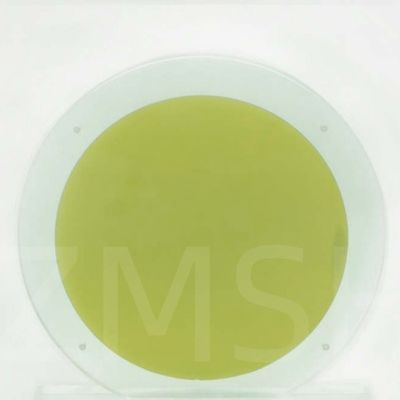

4H N Type Semi Type SiC Wafer 4 นิ้ว DSP การวิจัยการผลิต

4H N Type Semi Type SiC Wafer 4 นิ้ว DSP การวิจัยการผลิต

รายละเอียดสินค้า:

Place of Origin: China
ชื่อแบรนด์: ZMSH
Model Number: Silicon Carbide

การชำระเงิน:

เวลาการส่งมอบ: 2-4 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
โบว์/วาร์ป: ≤40ไมโครเมตร ระดับ: การผลิต/ การวิจัย/ หุ่นจำลอง
โรคอีพีดี: ≤1E10/ซม2 ความต้านทาน: ความต้านทานสูง/ต่ำ
สิ่งเจือปน: ฟรี/สิ่งเจือปนต่ำ ความขรุขระของพื้นผิว: ≤1.2นาโนเมตร
ทีทีวี: ≤15ไมโครเมตร ประเภท: 4H-N/4H-กึ่ง
เน้น:

ผงซิลิคอนคาร์ไบด์บนแกน

,

4H ซิลิคอนคาร์ไบด์วอฟเฟอร์

,

กล่องซิลิคอนคาร์ไบดขนาด 4 นิ้ว

รายละเอียดสินค้า

4H N Type Semi Type SiC Wafer 4 นิ้ว DSP การวิจัยการผลิต

คําอธิบายสินค้า:



โวฟเวอร์ซิลิคคาร์บائدใช้เป็นหลักในการผลิต ไดโอเดส Schottky ทรานซิสเตอร์ผลสนามครึ่งตัวนําของโลหะออกไซด์ ทรานซิสเตอร์ผลสนามแยก ทรานซิสเตอร์ผลสนามแยก ทรานซิสเตอร์แยกสองขั้วไทริสเตอร์, ไทอริสเตอร์ปิด และทรานซิสเตอร์ไบโพลาร์ประตูแยกกัน ซิลิคอนคาร์ไบด์ วอฟเฟอร์ มีความต้านทานสูง / ต่ําไม่ว่าการสมัครของคุณต้องการอะไรไม่ว่าคุณจะทํางานกับอิเล็กทรอนิกส์พลังงานสูง หรือเซ็นเซอร์พลังงานต่ํา โวฟเวอร์ของเราสามารถทํางานได้ดังนั้นถ้าคุณกําลังมองหา ซิลิคอน คาร์บائد วอฟเฟอร์ที่มีคุณภาพสูงสุด ที่ให้ผลงานและความน่าเชื่อถืออย่างยอดเยี่ยมเรารับประกันว่าคุณจะไม่ผิดหวังกับคุณภาพหรือผลงานของมัน



เกรด 0 MPDGrade เกรดการผลิต เกรดปลอม
กว้าง 100.0 มิลลิเมตร +/- 0.5 มิลลิเมตร
ความหนา 4H-N 350 มม +/- 20 มม 350 มม +/- 25 มม
4H-SI 500 มม +/- 20 มม 500 มม +/- 25 มม
การตั้งทิศทางของแผ่น บนแกน: <0001> +/- 0.5 องศาสําหรับ 4H-SI
ออกจากแกน: 4.0 องศาไปทาง <11-20> +/- 0.5 องศาสําหรับ 4H-N
ความต้านทานไฟฟ้า 4H-N 00.015 ~ 0.025 00.015 ~ 0.028
(Ohm-cm) 4H-SI >1E9 >1E5
แนวโน้มพื้นฐาน {10-10} +/- 5.0 องศา
ความยาวแบบเรียบหลัก 32.5 มิลลิเมตร +/- 2.0 มิลลิเมตร
ความยาวที่เรียบรอง 18.0 มิลลิเมตร +/- 2.0 มิลลิเมตร
การตั้งทิศทางที่เรียบระดับรอง ซิลิคอนหน้าขึ้น: 90 องศา CW จากพื้นที่เรียบหลัก +/- 5.0 องศา
การยกเว้นขอบ 3 มม.
LTV/TTV /Bow /Warp 3um /5um /15um /30um 10um /15um /25um /40um
ความหยาบคายของพื้นผิว โปแลนด์ Ra < 1 nm บนหน้า C
CMP Ra < 0.2 nm Ra < 0.5 nm
ความแตกที่ตรวจสอบด้วยแสงแรงสูง ไม่มี ไม่มี 1 ยอมรับ 2 มม.
แผ่น Hex ตรวจสอบด้วยแสงแรงสูง พื้นที่สะสม ≤0.05% พื้นที่สะสม ≤0.1 %
พื้นที่ที่ตรวจสอบด้วยแสงแรงสูง ไม่มี ไม่มี พื้นที่สะสม ≤ 3%
การตรวจสอบรอยขีดข่วนด้วยแสงแรงสูง ไม่มี ไม่มี ความยาวสะสม≤1x กว้างของแผ่น
การบดขอบ ไม่มี ไม่มี 5 ยอมรับ ≤ 1 มิลลิเมตร
การปนเปื้อนผิวตามที่ตรวจสอบด้วยแสงแรงสูง ไม่มี

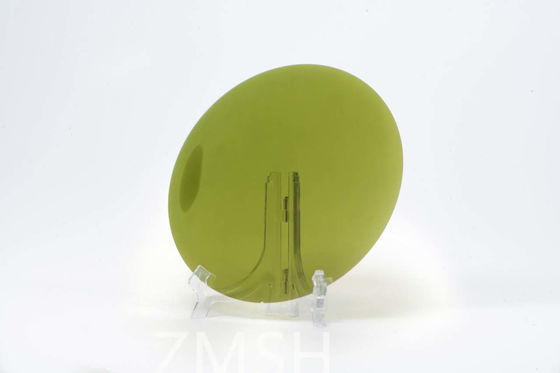

4H N Type Semi Type SiC Wafer 4 นิ้ว DSP การวิจัยการผลิต 0



ตัวละคร:



1ความมั่นคงที่สูงในอุณหภูมิ: วาเฟอร์ซิลิคอนคาร์ไบด์แสดงความสามารถในการนําความร้อนและความอ่อนแอทางเคมีสูงมากทําให้พวกเขาสามารถรักษาความมั่นคงในสภาพแวดล้อมอุณหภูมิสูง โดยไม่ต้องเผชิญกับการขยายความหนาวและการปรับปรุงรูปได้ง่าย.
2ความแข็งแรงทางกลสูง: ผงซิลิคอนคาร์ไบด์มีความแข็งแรงและความแข็งแรงสูง ทําให้มันสามารถทนต่อความเครียดสูงและภาระหนัก
3คุณสมบัติไฟฟ้าที่ดี: วาฟเวอร์ซิลิคอนคาร์ไบด์มีคุณสมบัติไฟฟ้าที่ดีกว่าเทียบกับวัสดุซิลิคอน, ด้วยการนําไฟฟ้าสูงและการเคลื่อนไหวอิเล็กตรอน.
4ผลงานทางแสงที่โดดเด่น: วาเฟอร์ซิลิคอนคาร์ไบด์มีความโปร่งใสที่ดีและความทนทานต่อรังสีที่แข็งแรง



การเจริญเติบโตของคริสตัลเดียวของซิลิคคาร์ไบด์

ความท้าทายในการเจริญเติบโตของคริสตัลเดียวของ SiC: SiC มีอยู่ในโครงสร้างคริสตัลมากกว่า 220 องค์ โดยที่ทั่วไปที่สุดคือ 3C (กลม), 2H, 4H, และ 6H (หกเหลี่ยม) และ 15R (กลมเรือน) SiC ไม่มีจุดละลาย,ทําให้มันไม่เหมาะสําหรับการเจริญเติบโตผ่านวิธีการเช่นกระบวนการ Czochralski. มัน sublimates มากกว่า 1800 °C, การย่อยสลายเป็น Si ก๊าซ, Si2C, SiC, และแข็ง C (องค์ประกอบหลัก).อุปกรณ์การเติบโตที่เกี่ยวข้องกับกลมสองชั้นซิลิคอน-คาร์บอน นําไปสู่การเกิดความบกพร่องของคริสตัลระหว่างกระบวนการเติบโต.

1: วิธีการขนย้ายควองทางกายภาพ (PVT):

ใน PVT การเจริญเติบโตของ SiC, SiC ขนาดผงถูกวางไว้ด้านล่างของเตาอบและทําความร้อน. เมื่ออุณหภูมิสูงถึง 2000-2500 ° C, ขนาดผงได้รับการละลายในอุณหภูมิสูงเป็นก๊าซ.เนื่องจากอุณหภูมิที่สูงขึ้นที่ด้านล่างและอุณหภูมิที่ต่ํากว่าที่ด้านบนของตาก, คันควายจะอุดหนาและเติบโตตามทิศทางของคริสตัลเมล็ดพันธุ์, ในที่สุดจะสร้างคริสตัล SiC

ข้อดี: อุปกรณ์ PVT ปัจจุบันเป็นวิธีการหลักในการปลูกคริสตัล SiC เนื่องจากโครงสร้างและการทํางานที่ง่ายมันค่อนข้างยากที่จะบรรลุการขยายกว้างในการเติบโตของคริสตัล SiCตัวอย่างเช่น ถ้าคุณมีคริสตัลขนาด 4 นิ้ว และต้องการขยายมันเป็น 6 หรือ 8 นิ้ว มันจะต้องใช้เวลาอย่างยาวนานข้อดีของการดอปปิ้งคริสตัล SiC ไม่ค่อยชัดเจนกับวิธีนี้.

2: วิธีละลายอุณหภูมิสูง:

วิธีนี้ใช้สารละลายในการละลายธาตุคาร์บอน ความสามารถของสารละลายในการละลายสารละลายจะแตกต่างกันในอุณหภูมิที่แตกต่างกัน เมื่อปลูกคริสตัล SiC โดยใช้วิธีนี้สารละลายที่ใช้คือวัสดุโลหะ โครเมียม (Cr)แม้ว่าโลหะจะแข็งแรงในอุณหภูมิห้อง แต่มันจะละลายเป็นของเหลวในอุณหภูมิสูงโดย Cr ปฏิบัติหน้าที่เป็นรถขนส่ง, ขนส่งธาตุคาร์บอนจากด้านล่างของเตาอบไปด้านบน, ที่มันเย็นและกระจกเป็นคริสตัล

ข้อดี:ข้อดีของการปลูก SiC โดยใช้วิธีการหล่อหลอมในอุณหภูมิสูง ได้แก่ ความหนาแน่นในการหลุดที่ต่ํา ซึ่งเป็นปัญหาสําคัญในการจํากัดผลงานของอุปกรณ์ SiCความสะดวกในการบรรลุการขยายกว้าง; และการได้รับคริสตัล p-type.คนด้อยโอกาส:อย่างไรก็ตามวิธีนี้ยังมีข้อเสียบางอย่าง เช่น การย่อยย่อยของสารละลายในอุณหภูมิสูง การควบคุมปริมาณสารละอองในระหว่างการเติบโตของกระจกและการสร้างคริสตัลลอย.

3: วิธีการฝากควายเคมีอุณหภูมิสูง (HTCVD):

วิธีนี้แตกต่างกันอย่างสําคัญจากสองวิธีก่อนหน้านี้ในที่วัสดุแท้สําหรับ SiC เปลี่ยนแปลง ขณะที่ SiC ขาวถูกใช้เป็นวัสดุแท้สําหรับการเจริญเติบโตของคริสตัล SiC ในวิธีเดิมHTCVD ใช้ก๊าซอินทรีย์ที่มีธาตุ C และ Si เป็นวัตถุดิบ SiCใน HTCVD ก๊าซถูกนําเข้าไปในเตาอบผ่านท่อ où พวกเขาปฏิกิริยาและสร้างคริสตัล SiC ปัจจุบัน HTCVD สําหรับการเติบโตของคริสตัล SiC ยังอยู่ในระยะการวิจัยและการพัฒนาเนื่องจากความซับซ้อนและค่าใช้จ่ายสูงของกระบวนการนี้ปัจจุบันมันไม่ใช่เทคโนโลยีหลักในการปลูกคริสตัล SiC

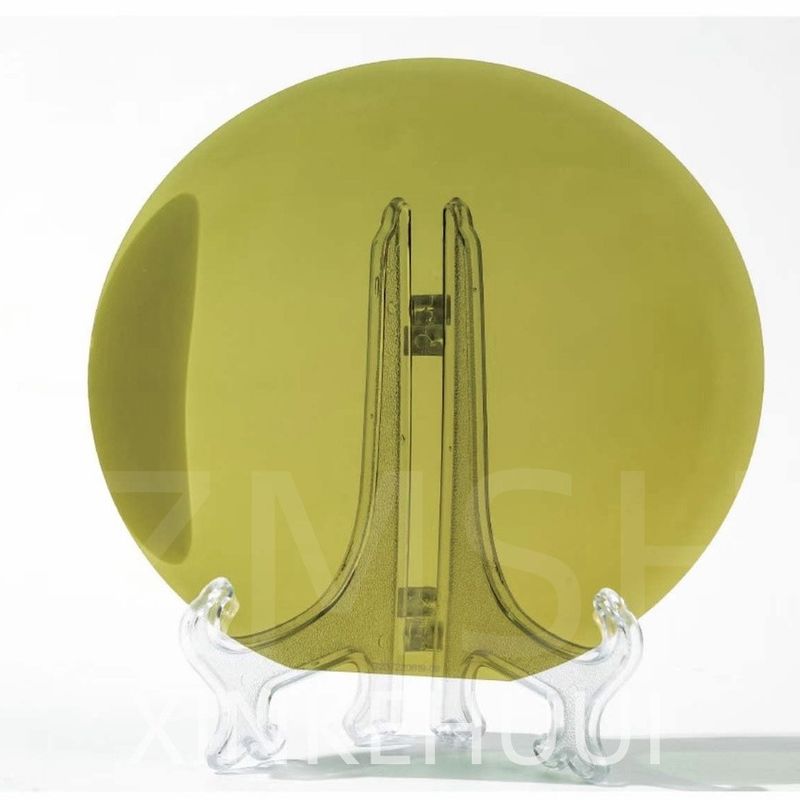

4H N Type Semi Type SiC Wafer 4 นิ้ว DSP การวิจัยการผลิต 1

การใช้งาน:

1. อินเวอร์เตอร์, เครื่องแปลง DC-DC และเครื่องชาร์จบนรถไฟฟ้า: การใช้งานเหล่านี้ต้องการจํานวนมากของโมดูลพลังงานอุปกรณ์ซิลิคอนคาร์ไบด์ช่วยเพิ่มระยะทางขับขี่และลดเวลาการชาร์จรถไฟฟ้า.
2อุปกรณ์พลังงานซิลิคอนคาร์ไบด์สําหรับการใช้พลังงานที่สามารถปรับปรุงได้: อุปกรณ์พลังงานซิลิคอนคาร์ไบด์ที่ใช้ในอินเวอร์เตอร์สําหรับการใช้พลังงานแสงอาทิตย์และพลังงานลมช่วยเพิ่มการใช้พลังงานการจัดหาทางแก้ไขที่ประสิทธิภาพมากขึ้นเพื่อการบรรลุจุดสูงสุดของคาร์บอนและความเป็นนิวเทรลคาร์บอน.
3การใช้งานความดันสูง เช่น รถไฟฟ้าความเร็วสูง ระบบเมโทร และเครือไฟฟ้า ระบบในสาขาเหล่านี้ต้องการความอดทนความดันสูง ความปลอดภัยและประสิทธิภาพในการดําเนินงานอุปกรณ์พลังงานบนพื้นฐานของซิลิคอนคาร์ไบด์ epitaxy เป็นทางเลือกที่ดีที่สุดสําหรับการใช้งานที่กล่าวมาข้างต้น.
4อุปกรณ์ RF พลังงานสูงสําหรับการสื่อสาร 5G: อุปกรณ์เหล่านี้สําหรับภาคการสื่อสาร 5G จําเป็นต้องมีสารสับสราตที่มีการนําความร้อนและคุณสมบัติการกันความร้อนสูงนี้อํานวยความสะดวกในการประกอบการสร้างโครงสร้าง epitaxial GaN ที่ดีเยี่ยม.



4H N Type Semi Type SiC Wafer 4 นิ้ว DSP การวิจัยการผลิต 2

FAQ:

คําถาม: ความแตกต่างระหว่าง 4H-SiC และ SiC คืออะไร?
A: 4H-Silicon Carbide (4H-SiC) ยืนยันว่าเป็นพอลิไทป์ที่ดีกว่าของ SiC เนื่องจากช่องแดนที่กว้าง, ความมั่นคงทางความร้อนที่ดีเยี่ยม, และคุณสมบัติไฟฟ้าและกลไกที่น่าทึ่ง

ถาม: ควรใช้ SiC เมื่อไร?
ตอบ: ถ้าคุณอยากอ้างอิงจากใครสักคน หรืออะไรบางอย่างในงานของคุณ และคุณสังเกตว่าวัสดุแหล่งมีความผิดทางการสะกดคํา หรือภาษากลางคุณใช้ sic เพื่อแสดงความผิดพลาด โดยวางมันตรงหลังความผิดพลาด.

ถาม: ทําไมต้องใช้ 4H SiC?
A: 4H-SiC เป็นที่นิยมมากกว่า 6H-SiC สําหรับการใช้งานอิเล็กทรอนิกส์ส่วนใหญ่ เพราะมันมีความเคลื่อนไหวอิเล็กทรอนที่สูงขึ้นและมีอิสอโทรปิกมากกว่า 6H-
