SiC Wafer 4H N-type Silicon Carbide เกรด 2 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว
รายละเอียดสินค้า:
Place of Origin: | China |
ชื่อแบรนด์: | ZMSH |
Model Number: | Silicon Carbide |
การชำระเงิน:
เวลาการส่งมอบ: | 2-4 สัปดาห์ |
---|---|
เงื่อนไขการชำระเงิน: | T/T |
ข้อมูลรายละเอียด |
|||
สิ่งเจือปน: | ฟรี/สิ่งเจือปนต่ำ | ระดับ: | การผลิต/ การวิจัย/ หุ่นจำลอง |
---|---|---|---|
ความต้านทาน: | ความต้านทานสูง/ต่ำ | การยกเว้นขอบ: | ≤50um |
อนุภาค: | อนุภาคอิสระ/ต่ำ | โบว์/วาร์ป: | ≤50um |
ทีทีวี: | ≤2um | ปลายผิว: | ขัดด้านเดียว / สองด้าน |
เน้น: | โวฟเฟอร์ SiC 8 นิ้ว,4H SiC วอฟเฟอร์,ซีซีวอฟเฟอร์เกรดการผลิต |
รายละเอียดสินค้า
SiC Wafer 4H N-type Silicon Carbide เกรด 2 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว
คําอธิบายของ SiC Wafer:
ซิลิคอนคาร์ไบด์วอฟเฟอร์มีประเภท 4H n ซึ่งเป็นประเภทที่ใช้กันทั่วไปสําหรับซิลิคอนคาร์ไบด์วอฟเฟอร์ความสามารถในการนําความร้อนสูง, และความมั่นคงทางเคมีและทางกลสูง
ซิลิคอนคาร์ไบด์วอฟเฟอร์มีให้เลือกในสามเกรดที่แตกต่างกัน: การผลิต, การวิจัย, และ Dummy.โวฟเฟอร์เกรดการผลิตถูกออกแบบเพื่อใช้ในการใช้งานทางการค้า และผลิตตามมาตรฐานคุณภาพที่เข้มงวดโวฟเฟอร์เกรดวิจัยถูกออกแบบเพื่อใช้ในงานวิจัยและการพัฒนา และผลิตให้มีมาตรฐานคุณภาพที่สูงกว่าเดิมวอฟเฟอร์ประเภทแมนมี่ถูกออกแบบให้ใช้เป็นตัวถือที่ในกระบวนการผลิต.
ลักษณะของ SiC Wafer:
วอฟเฟอร์ซิลิคคาร์ไบด์ (SiC) เป็นวัสดุครึ่งประสาทที่สําคัญ ที่มีบทบาทสําคัญในอุปกรณ์อิเล็กทรอนิกส์ความถี่สูงและความแรงสูง และการใช้งานอื่น ๆนี่คือบางส่วนของลักษณะของแผ่น SiC:
1คุณลักษณะของช่องว่างในวงความกว้าง:
SiC มีช่องแดนกว้าง โดยทั่วไประหว่าง 2.3 และ 3.3 อิเล็กตรอนโวลต์ ซึ่งทําให้มันดีเยี่ยมสําหรับอุปกรณ์อุณหภูมิสูงและพลังงานสูงคุณสมบัติช่องแบนด์กว้างนี้ช่วยลดกระแสการรั่วในวัสดุและปรับปรุงการทํางานของอุปกรณ์.
2.ความสามารถในการนําความร้อน:
SiC มีความสามารถในการนําไฟที่สูงมาก ยิ่งกว่าแผ่นซิลิคอนแบบปกติหลายเท่าความสามารถในการนําความร้อนที่สูงนี้ ทําให้การระบายความร้อนที่มีประสิทธิภาพในอุปกรณ์อิเล็กทรอนิกส์ที่มีพลังงานสูง และเพิ่มความมั่นคงและความน่าเชื่อถือของอุปกรณ์.
3คุณสมบัติทางกล:
SiC มีความแข็งแรงและความแข็งแรงทางกลที่ดีเยี่ยม ซึ่งเป็นสิ่งสําคัญสําหรับการใช้งานในอุณหภูมิสูงและสภาพแวดล้อมที่รุนแรงและสภาพแวดล้อมที่มีรังสีสูงทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความแข็งแรงและความทนทานสูง
4ความมั่นคงทางเคมี:
SiC มีความต้านทานต่อการกัดกรองทางเคมีสูง และสามารถต้านทานการโจมตีของสารเคมีหลายชนิด ดังนั้นมันจึงทํางานได้ดีในสภาพแวดล้อมพิเศษบางแห่งที่ต้องการผลงานที่มั่นคง
5คุณสมบัติไฟฟ้า:
SiC มีความแรงดันการแยกที่สูงและกระแสรั่วที่ต่ํา ทําให้มันมีประโยชน์มากในความแรงดันสูง, อุปกรณ์อิเล็กทรอนิกส์ความถี่สูงโวฟเฟอร์ SiC มีความต้านทานที่ต่ํากว่าและความอนุญาตที่สูงกว่าซึ่งเป็นสิ่งสําคัญสําหรับการใช้งาน RF
โดยทั่วไป, SiC wafer มีโอกาสการใช้งานที่กว้างขวางในอุปกรณ์อิเล็กทรอนิกส์ประสิทธิภาพสูง, อุปกรณ์ RF, และอุปกรณ์ optoelectronic เนื่องจากคุณสมบัติไฟฟ้า, ความร้อน, และเครื่องกลที่ดีเยี่ยมของพวกเขา.
ตารางคุณสมบัติของ SiC Wafer:
รายการ | 4H n-type SiC wafer เกรด P ((2~8inch) | ||||
กว้าง | 50.8±0.3 มิลลิเมตร | 76.2±0.3mm | 100.0±0.3mm | 150.0±0.5mm | 200.0±0.5mm |
ความหนา | 350±25μm | 350±25μm | 350±25μm | 350±25μm | 500±25μm |
การตั้งทิศทางบนพื้นผิว | ออกจากแกน:4°ไปทาง <11-20>±0.5° | ||||
แนวโน้มพื้นฐาน | ทิศกับ <11-20>±1° | <1-100>±1° | |||
ความยาวแบบเรียบหลัก | 16.0±1.5mm | 22.0±1.5mm | 32.5±2.0 มม. | 47.5±2.0 มม. | ขีด |
การตั้งทิศทางที่เรียบระดับรอง | ซิลิคอนหน้าขึ้น: 90 ° CW. จากพื้นที่พื้นฐาน ± 5.0 ° | ไม่มี | ไม่มี | ||
ความยาวที่เรียบรอง | 8.0±1.5mm | 11.0±1.5mm | 18.0±2.0mm | ไม่มี | ไม่มี |
ความต้านทาน | 0.014 ราคา 0.028Ω•cm | ||||
ปลายผิวหน้า | Si-Face: CMP, Ra<0.5nm | ||||
ปลายผิวหลัง | C-Face: โปติกอลแลนช์, Ra<1.0nm | ||||
สัญลักษณ์เลเซอร์ | ด้านหลัง: หน้า C | ||||
TTV | ≤ 10μm | ≤ 15μm | ≤ 15μm | ≤ 15μm | ≤ 20μm |
BOW | ≤ 25μm | ≤ 25μm | ≤ 30μm | ≤ 40μm | ≤ 60μm |
WARP | ≤ 30μm | ≤ 35μm | ≤ 40μm | ≤ 60μm | ≤ 80μm |
การตัดขอบ | ≤ 3 มม |

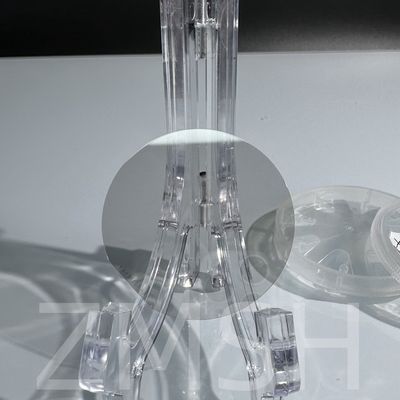

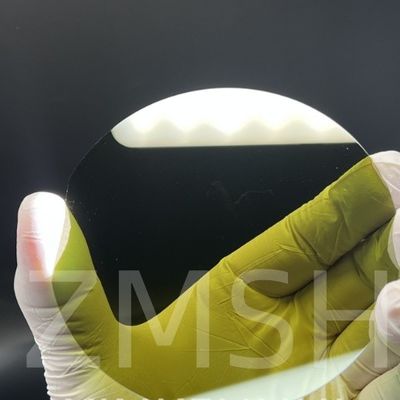

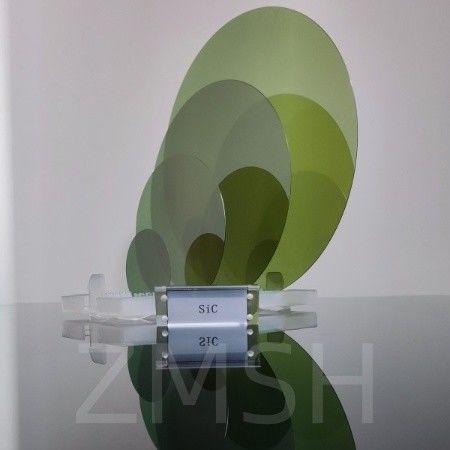

รูปภาพของ SiC Wafer:
การใช้งานของ SiC Wafer:
1อุปกรณ์อิเล็กทรอนิกส์พลังงาน:
ซีซีวอฟเฟอร์มีการใช้งานที่กว้างขวางในสาขาของอุปกรณ์อิเล็กทรอนิกส์พลังงาน เช่น MOSFETs (ทรานซิสเตอร์ผลสนามครึ่งตัวนําโลหะ) และ SCHTKEY (ไดโอเดสป้องกัน Schottky)ความแข็งแรงสนามการทําลายสูงและความเร็วการเคลื่อนไหวความอิ่มอิเล็กตรอนสูงของวัสดุ SiC ทําให้มันเป็นทางเลือกที่เหมาะสมสําหรับความหนาแน่นของพลังงานสูงและการแปลงพลังงานประสิทธิภาพสูง.
2อุปกรณ์ระดับความถี่วิทยุ (RF)
โวฟเวอร์ SiC ยังพบการใช้งานที่สําคัญในอุปกรณ์ RF เช่น เครื่องเสริมพลังงาน RF และอุปกรณ์ไมโครเวฟความเคลื่อนไหวอิเล็กตรอนสูงและการสูญเสียน้อยของวัสดุ SiC ทําให้พวกเขาดีเยี่ยมในความถี่สูงและการใช้งานพลังงานสูง.
3อุปกรณ์ optoelectronic:
ซีซีวอฟเฟอร์ยังพบการใช้งานเพิ่มมากขึ้นในอุปกรณ์ออปโตอีเลคทรอนิกส์ เช่น โฟโตไดโอเดส เครื่องตรวจจับแสงอัลตรไวโอเล็ต และไดโอเดสเลเซอร์คุณสมบัติทางแสงที่ดีและความมั่นคงของวัสดุ SiC ทําให้มันเป็นวัสดุที่สําคัญในสาขาของอุปกรณ์ optoelectronic.
4.เซ็นเซอร์อุณหภูมิสูง:
SiC wafer ใช้อย่างแพร่หลายในสาขาของเซ็นเซอร์อุณหภูมิสูง เนื่องจากคุณสมบัติทางกลที่ดีและความมั่นคงในอุณหภูมิสูงโรครังสี, และสภาพแวดล้อมที่รส และเหมาะสําหรับภาคอากาศ, พลังงาน และอุตสาหกรรม
5อุปกรณ์อิเล็กทรอนิกส์ที่ทนต่อรังสี:
ความต้านทานต่อรังสีของแผ่น SiC ทําให้มันถูกใช้อย่างแพร่หลายในพลังงานนิวเคลียร์, ท้องอากาศและสาขาอื่น ๆ ที่ต้องการลักษณะความต้านทานต่อรังสีวัสดุ SiC มีความมั่นคงสูงต่อรังสีและเหมาะสําหรับอุปกรณ์อิเล็กทรอนิกส์ในสภาพแวดล้อมที่มีรังสีสูง.

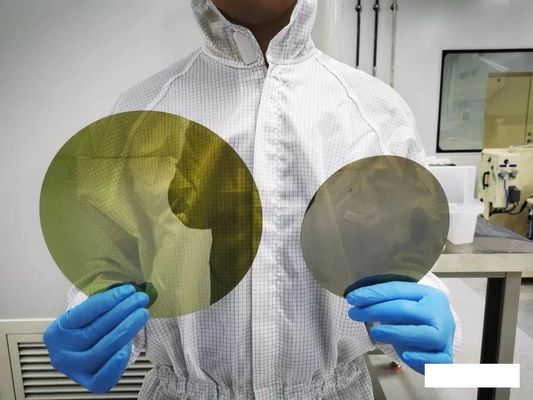

ภาพการใช้ SiC Wafer:
การปรับเปลี่ยน SiC Wafer:
เรามุ่งมั่นที่จะให้บริการที่มีคุณภาพสูงและความสามารถสูง การปรับปรุง SiC วอฟเฟอร์คําตอบเพื่อตอบสนองความต้องการที่หลากหลายของลูกค้าของเราโรงงานของเราสามารถปรับเปลี่ยน SiC โวฟเฟอร์ของรายละเอียดต่าง ๆ, ความหนาและรูปร่างตามความต้องการเฉพาะของลูกค้าของเรา
