ความกว้างแบนด์ของ N-InP substrate 02:2.5G ความยาวคลื่น 1270nm epi wafer สําหรับ FP ไดโอเดสเลเซอร์



ภาพรวมของ N-InP substrate FP Epiwafer



N-InP Substrate FP Epiwafer ของเราเป็นแผ่นแผ่น Epitaxial ที่มีประสิทธิภาพสูง ที่ถูกออกแบบมาเพื่อการผลิต ไดโอเดสเลเซอร์ Fabry-Pérot (FP) ที่ปรับปรุงเป็นพิเศษสําหรับการใช้งานในการสื่อสารทางแสงEpiwafer นี้มี Indium Phosphide แบบ N (N-InP) สับสราท, วัสดุที่โด่งดังสําหรับคุณสมบัติอิเล็กทรอนิกส์และออฟโตอิเล็กทรอนิกส์ที่ดีที่สุดของมัน ทําให้มันเหมาะสมสําหรับอุปกรณ์ความเร็วสูงและความถี่สูง

อีพีวาวเฟอร์ถูกออกแบบมาเพื่อผลิต ไดโอเดสเลเซอร์ ที่ทํางานในระยะความยาวคลื่น 1270 nmซึ่งเป็นความยาวคลื่นที่สําคัญสําหรับระบบ multiplexing แบ่งคลื่นขนาดใหญ่ (CWDM) ในการสื่อสารไฟเบอร์ออปติกการควบคุมความละเอียดขององค์ประกอบและความหนาของชั้น Epitaxial ให้ความสามารถในการทํางานที่ดีที่สุด ด้วยไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า FP ที่สามารถบรรลุความกว้างแบนด์ในการทํางานถึง 2.5 GHzความกว้างแบนด์เบดนี้ทําให้อุปกรณ์เหมาะสําหรับการส่งข้อมูลความเร็วสูง, รองรับการใช้งานที่ต้องการการสื่อสารที่รวดเร็วและน่าเชื่อถือ

โครงสร้างช่อง Fabry-Pérot (FP) ของไดโอเดสเลเซอร์ที่อํานวยความสะดวกโดยชั้น epitaxial คุณภาพสูงบนพื้นฐาน InPรับประกันการผลิตแสงที่สอดคล้องกัน ด้วยความรบกวนอย่างน้อยและมีประสิทธิภาพสูงEpiwafer นี้ถูกออกแบบมาเพื่อให้การทํางานที่คงที่และน่าเชื่อถือ ทําให้มันเป็นทางเลือกที่ดีสําหรับผู้ผลิตที่ตั้งเป้าหมายที่จะผลิตศูนย์ข้อมูลและสภาพแวดล้อมเครือข่ายความเร็วสูงอื่นๆ

สรุปกันว่า N-InP Substrate FP Epiwafer ของเรา เป็นส่วนประกอบสําคัญ สําหรับระบบสื่อสารทางออฟติกที่ทันสมัยและความกว้างของแบนด์วิทในการทํางานสูงมันให้พื้นฐานที่แข็งแกร่งสําหรับการผลิต ไดโอ้ดเลเซอร์ FP ที่ตอบสนองความต้องการที่เข้มงวดของเครือข่ายสื่อสารความเร็วสูงที่ทันสมัย

ความกว้างแบนด์ของ N-InP substrate 02:2.5G ความยาวคลื่น 1270nm epi wafer สําหรับ FP ไดโอเดสเลเซอร์ 0




คุณสมบัติของ N-InP substrate FP Epiwafer





ความกว้างแบนด์ของ N-InP substrate 02:2.5G ความยาวคลื่น 1270nm epi wafer สําหรับ FP ไดโอเดสเลเซอร์ 1



The N-InP Substrate FP Epiwafer is characterized by a set of specialized properties that make it an ideal choice for the fabrication of Fabry-Pérot (FP) laser diodes used in high-performance optical communication systemsด้านล่างนี้คือคุณสมบัติสําคัญของ Epiwafer นี้:

  1. วัสดุพื้นฐาน:

    • ประเภท: อินเดียมฟอสฟิดชนิด N (N-InP)
    • คุณสมบัติ: ความเคลื่อนไหวของอิเล็กตรอนสูง ความต้านทานต่ํา และความสามารถในการนําความร้อนที่ดีเยี่ยม ทําให้มันเหมาะสําหรับการใช้งานด้านอิเล็กทรอนิกส์และออปโตอิเล็กทรอนิกส์ความเร็วสูง



  1. ผิวหนัง:

    • เทคนิคการเติบโต: พื้นผิว Epitaxial ถูกปลูกบนพื้นฐาน N-InP โดยใช้เทคนิค เช่น การฝังระเหยเคมีโลหะอินทรีย์ (MOCVD) หรือ Molecular Beam Epitaxy (MBE)
    • การประกอบชั้น: การควบคุมความเข้มข้นของยาด๊อปปิ้งและองค์ประกอบของวัสดุเพื่อบรรลุคุณสมบัติอิเล็กทรอนิกส์และออฟติกส์ที่ต้องการ
  2. ความยาวคลื่น:

    • ความยาวคลื่นเป้าหมาย: 1270 nm
    • การใช้งาน: เหมาะสําหรับการจําแนกคลื่นขนาดใหญ่ (CWDM) ในระบบการสื่อสารไฟเบอร์ออปติก
  3. ความกว้างแบนด์วิธ:

    • ความกว้างแบนด์วิธในการใช้งาน: สูงสุด 2.5 GHz
    • ผลงาน: เหมาะสําหรับการส่งข้อมูลความเร็วสูง, รับประกันผลงานที่น่าเชื่อถือในโทรคมนาคมและเครือข่ายข้อมูล
  4. ช่อง Fabry-Pérot:

    • โครงสร้าง: อีพีเวฟเฟอร์สนับสนุนการสร้างช่อง Fabry-Pérot ที่จําเป็นในการผลิตแสงที่สอดคล้องได้อย่างมีประสิทธิภาพสูง
    • คุณสมบัติเลเซอร์: ผลิตเลเซอร์ไดโอเดสที่มีความรุนแรงอย่างน้อย การปล่อยคลื่นที่คงที่ และกําลังผลิตสูง
  5. คุณภาพพื้นผิว:

    • การเคลือบ: พื้นผิวของสับสราทถูกเคลือบอย่างสูงเพื่อลดความบกพร่องให้น้อยที่สุด, รับประกันชั้น Epitaxial คุณภาพสูงที่มีการขัดแย้งอย่างน้อย
  6. คุณสมบัติความร้อน:

    • การระบายความร้อน: ความสามารถในการนําความร้อนที่ดีของ N-InP สับสราทสนับสนุนการระบายความร้อนที่มีประสิทธิภาพ สําคัญสําหรับการรักษาผลงานของเลเซอร์ไดโอด์และอายุยืน
  7. ความเหมาะสมในการใช้งาน:

    • เครื่องมือเป้าหมาย: ออกแบบมาสําหรับ ไดโอเดสเลเซอร์ FP ที่ใช้ในระบบสื่อสารทางออนไลน์, ศูนย์ข้อมูล และสภาพแวดล้อมเครือข่ายความเร็วสูงอื่น ๆ

ความกว้างแบนด์ของ N-InP substrate 02:2.5G ความยาวคลื่น 1270nm epi wafer สําหรับ FP ไดโอเดสเลเซอร์ 2





คุณสมบัติเหล่านี้ร่วมกันส่งผลให้ Epiwafer มีความสามารถในการสนับสนุนการผลิต ไดโอเดสเลเซอร์ FP คุณภาพสูงตอบสนองความต้องการอย่างเข้มงวดของเทคโนโลยีสื่อสารทางออปติกส์ที่ทันสมัย.








การใช้งานของ N-InP substrate FP Epiwafer



N-InP Substrate FP Epiwafer เป็นองค์ประกอบสําคัญในการพัฒนาอุปกรณ์ออฟโตอิเล็กทรอนิกส์ที่ก้าวหน้า โดยเฉพาะดีโอเดสเลเซอร์ Fabry-Pérot (FP)คุณสมบัติของมันทําให้มันเหมาะสําหรับการใช้งานที่หลากหลายใน การสื่อสารความเร็วสูง และสาขาที่เกี่ยวข้องนี่คือการใช้งานหลัก:

  1. ระบบสื่อสารทางแสง:

    • การส่งสัญญาณไฟเบอร์ออปติก: Epiwafer เหมาะสําหรับการผลิตไดโอเดสเลเซอร์ FP ที่ทํางานในระยะความยาวคลื่น 1270 nm ซึ่งใช้กันทั่วไปในระบบคัดแยกคลื่นขนาดใหญ่ (CWDM)ระบบเหล่านี้พึ่งพาการควบคุมความยาวคลื่นที่แม่นยํา เพื่อส่งข้อมูลหลายช่องทางผ่านไฟเบอร์เดียว, เพิ่มความกว้างแบนด์เวทโดยไม่ต้องใช้เส้นใยเพิ่มเติม
    • การเชื่อมต่อข้อมูลความเร็วสูง: วอฟเฟอร์รองรับไดโอเดสเลเซอร์ที่มีความกว้างแบนด์เวทในการทํางานสูงสุดถึง 2.5 GHz ทําให้เหมาะสําหรับการใช้งานในการส่งข้อมูลความเร็วสูงรวมถึงเครือข่ายพื้นที่กรุงเทพมหานคร (MAN) และเครือข่ายแสงระยะไกล.
  2. ศูนย์ข้อมูล:

    • สายเชื่อมต่อ: ไดโอเดสเลเซอร์ FP ที่ผลิตจาก Epiwafer นี้ถูกใช้ในระบบเชื่อมต่อทางออปติกภายในศูนย์ข้อมูลเลเซอร์เหล่านี้ทําให้การส่งข้อมูลระหว่างเซอร์เวอร์มีประสิทธิภาพ, ระบบเก็บข้อมูล และอุปกรณ์เครือข่าย
    • โครงสร้างพื้นฐานคอมพิวเตอร์เมฆ: เนื่องจากบริการในเมฆต้องการอัตราการส่งข้อมูลที่เพิ่มขึ้นเรื่อยๆ ไดโอ้ดเลเซอร์ FP ช่วยในการรักษาผลงานและความน่าเชื่อถือของเครือข่ายศูนย์ข้อมูล โดยสนับสนุนสภาพแวดล้อมคอมพิวเตอร์กระจาย.
  3. การโทรคมนาคม:

    • เครือข่าย 5G: Epiwafer ใช้ในการผลิต ไดโอเดสเลเซอร์สําหรับพื้นฐานโทรคมนาคม 5G ที่จําเป็นต้องมีอัตราการส่งข้อมูลสูงและการเชื่อมต่อที่น่าเชื่อถือไดโอเดสเลเซอร์ FP ให้สัญญาณออปติกที่จําเป็นในการส่งข้อมูลผ่านกระดูกสันหลังของเครือข่าย 5G.
    • FTTx (Fiber to the x): เทคโนโลยีนี้เกี่ยวข้องกับการจัดตั้งเครือข่ายไฟเบอร์ออปติกที่ใกล้ผู้ใช้ปลาย (บ้านเรือน, ธุรกิจ) และไดโอเดสเลเซอร์ FP เป็นองค์ประกอบสําคัญในตัวส่งออปติกที่ใช้ในระบบ FTTx
  4. อุปกรณ์ทดสอบและวัด:

    • เครื่องวิเคราะห์สเปคเตอร์ออปติก: ไดโอเดสเลเซอร์ FP ที่ผลิตจาก Epiwafer นี้ถูกใช้ในเครื่องวิเคราะห์สเปคเตอร์ออปติก ซึ่งเป็นเครื่องมือที่สําคัญในการทดสอบและวัดผลงานของระบบสื่อสารออปติก
    • โทโมเกรฟีความสอดคล้องทางแสง (OCT): ในการถ่ายภาพทางการแพทย์ โดยเฉพาะในระบบ OCT ไดโอเดสเลเซอร์ FP ให้แหล่งแสงที่จําเป็นสําหรับการถ่ายภาพเนื้อเยื่อชีวภาพความละเอียดสูง
  5. การตรวจจับและการวัด:

    • เครื่องตรวจจับแสง: ความแม่นยําและความมั่นคงของไดโอเดสเลเซอร์ FP ทําให้มันเหมาะสําหรับการใช้ในเซ็นเซอร์ทางออปติกสําหรับการติดตามสิ่งแวดล้อม การควบคุมกระบวนการอุตสาหกรรม และการใช้งานทางชีววิทยา
    • ระยะห่างและระบบตั้งตําแหน่ง: ไดโอเดสเลเซอร์ FP ยังใช้ในระบบที่ต้องการการวัดระยะทางที่แม่นยํา เช่น LIDAR (การตรวจจับแสงและระยะ) และเทคโนโลยีตําแหน่งอื่น ๆ

N-InP Substrate FP Epiwafer ความหลากหลายและคุณสมบัติการทํางานสูงทําให้มันเป็นหินมุมสําหรับเทคโนโลยีที่หลากหลายด้านด้านการสื่อสารทางออปติก, ศูนย์ข้อมูล,โทรคมนาคมและอื่นๆ

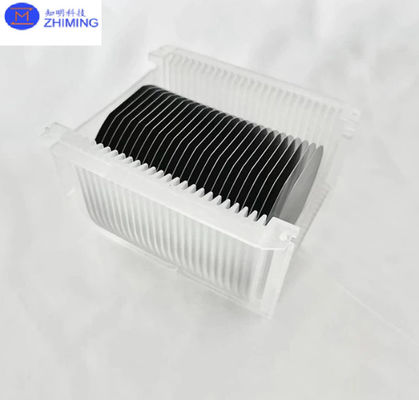

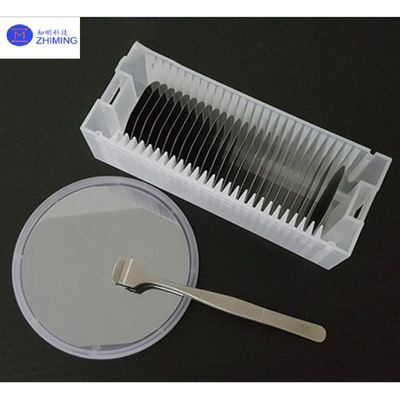

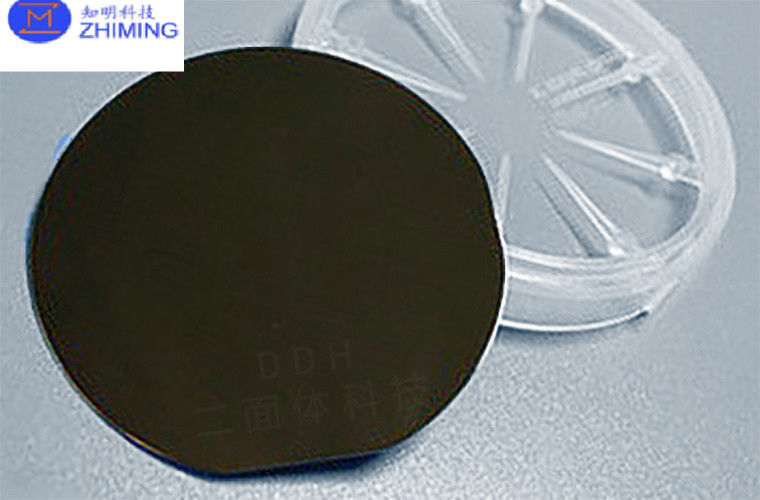

รูปถ่ายของ N-InP substrate FP Epiwafer
