รายละเอียดสินค้า:

Place of Origin: China
ชื่อแบรนด์: ZMSH
Model Number: InP Laser Epitaxial Wafe

การชำระเงิน:

Delivery Time: 2-4weeks
Payment Terms: T/T
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด
Substrate: InP Laser Epitaxial Wafe Polishing: DSP SSP
PL Wavelength Control:: Better Than 3nm PL Wavelength Uniformity:: Std. Dev Better Than 1nm @inner 42mm
P-InP Doping (cm-3):: Zn Doped; 5e17 To 2e18 N-InP Doping (cm-3):: Si Doped; 5e17 To 3e18
เน้น:

2 นิ้ว InP เลเซอร์ Epitaxial วอฟเฟอร์

,

3 นิ้ว InP เลเซอร์ Epitaxial วอฟเฟอร์

,

ซีมคอนดักเตอร์ InP เลเซอร์ เอปิตาซิอัล วอฟเฟอร์

รายละเอียดสินค้า



2 นิ้ว 3 นิ้ว InP เลเซอร์ Epitaxial วาฟเฟอร์อินเดียมฟอสฟิด epi วาฟเฟอร์ครึ่งตัวนํา

คําอธิบายของ InP Laser Epitaxial Wafer:

อินเดียมฟอสฟิด (InP) เป็นวัสดุครึ่งประสาทที่สําคัญที่ทําให้ระบบออทติกส์สามารถให้ผลงานที่ต้องการสําหรับศูนย์ข้อมูล, backhaul มือถือ, รถไฟใต้ดิน, และการใช้งานระยะไกลโฟโตไดโอเดสและแนวรังสีที่ผลิตขึ้นบน inP อีพิตาซิอัลวอฟเฟอร์ทํางานที่หน้าต่างการถ่ายทอดที่ดีที่สุดของเส้นใยแก้วซึ่งทําให้การสื่อสารไฟเบอร์มีประสิทธิภาพ

InP laser epitaxial wafer เป็นเยื่อครึ่งนําเชี่ยวชาญที่ประกอบด้วยหลายชั้นของวัสดุที่แตกต่างกันที่ปลูกบน indium phosphide (InP) wafer โดยวิธีการพัฒนา epitaxial.ชั้นเพิ่มเติมเหล่านี้ถูกออกแบบอย่างรอบคอบ เพื่อสร้างโครงสร้างที่เหมาะสําหรับการใช้งานเลเซอร์

โวฟเฟอร์เอปิตาซิอัลเลเซอร์ InP เป็นองค์ประกอบที่สําคัญในการผลิตเลเซอร์ครึ่งประสาท รวมถึงเลเซอร์ที่ปล่อยริมและเลเซอร์ที่ปล่อยพื้นที่ช่องตั้ง (VCSELs)ชั้น Epitaxial ได้ถูกออกแบบด้วยคุณสมบัติทางออปติกและไฟฟ้าเฉพาะเพื่อทําให้การปล่อยแสงและการกระตุ้นที่มีประสิทธิภาพ, ทําให้มันจําเป็นในอุปกรณ์ optoelectronic หลากหลายสําหรับโทรคมนาคม, การตรวจจับ, และการใช้งานอื่น ๆ ที่ต้องการเทคโนโลยีเลเซอร์.

ลักษณะของ InP Laser Epitaxial Wafer:

คุณสมบัติทางแสง:
ความยาวคลื่นการออกอากาศ: ความยาวคลื่นการออกอากาศที่สามารถปรับปรับได้ในสเป็คตรัมอินฟราเรด
ประสิทธิภาพควอนตัมสูง: คุณสมบัติการปล่อยแสงและการกระตุ้นที่มีประสิทธิภาพ
คออฟเซนเตอร์การดูดซึมที่ต่ํา: ทําให้มีการสูญเสียแสงที่ต่ําในวัสดุ
คุณสมบัติโครงสร้าง:
โครงสร้าง Epitaxial layered: ประกอบด้วยหลายชั้นของวัสดุครึ่งประสาทที่แตกต่างกันที่ปลูกบนพื้นฐาน InP
พื้นผิวเรียบ: พื้นผิวเรียบร้อยและไร้ความบกพร่องที่สําคัญสําหรับผลงานเลเซอร์
ความหนาที่ควบคุมได้ ความหนาของแต่ละชั้นถูกควบคุมอย่างแม่นยํา สําหรับคุณสมบัติทางแสงและไฟฟ้าเฉพาะเจาะจง
คุณสมบัติไฟฟ้า:
ความเคลื่อนไหวของตัวนํา: ความเคลื่อนไหวของตัวนําสูงเพื่อการขนส่งของใช้อย่างมีประสิทธิภาพ
ความหนาแน่นของความบกพร่องต่ํา: ความบกพร่องของคริสตัลน้อยเพื่อการผลิตอิเล็กทรอนิกส์ที่ดีขึ้น
การสร้างจุดเชื่อม P-N: ความสามารถในการสร้างจุดเชื่อม p-n สําหรับการทํางานด้วยเลเซอร์
คุณสมบัติความร้อน:
ความสามารถในการนําความร้อนสูง: การระบายความร้อนอย่างมีประสิทธิภาพที่เกิดจากการทํางานของเลเซอร์
ความมั่นคงทางความร้อน: รักษาความสมบูรณ์แบบของโครงสร้างภายใต้สภาพการทํางานที่แตกต่างกัน
การผลิต:
ความเหมาะสม: เหมาะสมกับกระบวนการผลิตครึ่งตัวนํามาตรฐาน
ความเหมือนกัน: คุณสมบัติที่สอดคล้องกันทั่วแผ่นสําหรับการผลิตจํานวนมาก
ความสามารถในการปรับปรุง: การออกแบบเอปิตาซิอัลที่ปรับปรุงมาเพื่อการใช้งานเลเซอร์เฉพาะเจาะจง

รูปแบบของ InP Laser Epitaxial Wafer:

ปริมาตรสินค้า DFB ผง Epitaxial โฟฟร์เอปิตาซิอัล DFB พลังงานสูง ซิลิคอนโฟทอนิกซ์ เอปิตาซิอัลวอฟเฟอร์
อัตรา 10G/25G/50G / /
ความยาวคลื่น 1310nm
ขนาด 2/3 นิ้ว
ลักษณะสินค้า CWDM 4/PAM 4 BH เทค PQ /AlQ DFB
PL การควบคุมความยาวคลื่น ดีกว่า 3nm
lPL ความเท่าเทียมความยาวคลื่น STD.Dev ดีกว่า 1nm @inner
การควบคุมความหนา 42 มิลลิเมตร ดีกว่า + 3%
ความเท่าเทียมของความหนา ดีกว่า +3% @ใน 42 มม
การควบคุมยาด๊อปปิ้ง ดีกว่า +10%
การเติม P-lnP (cm-3) Zn doped; 5e17 ถึง 2e18
N-InP ดอปปิ้ง (cm-3) Si doped; 5e17 ถึง 3e18

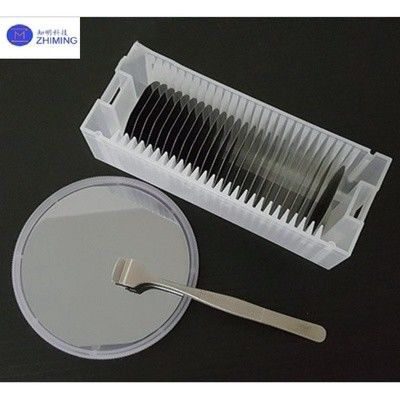

รูปภาพของ InP Laser Epitaxial Wafer:

2 นิ้ว 3 นิ้ว InP เลเซอร์ Epitaxial วาเฟอร์อินเดียมฟอสฟิด epi วาเฟอร์ครึ่งตัวนํา 02 นิ้ว 3 นิ้ว InP เลเซอร์ Epitaxial วาเฟอร์อินเดียมฟอสฟิด epi วาเฟอร์ครึ่งตัวนํา 1

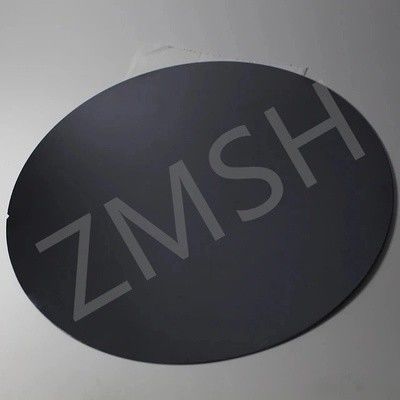

โครงสร้างแบบปกติของชั้น EPl ของ InP Laser Epitaxial Wafe:



2 นิ้ว 3 นิ้ว InP เลเซอร์ Epitaxial วาเฟอร์อินเดียมฟอสฟิด epi วาเฟอร์ครึ่งตัวนํา 2

การใช้ InP Laser Epitaxial Wafer:

ไดโอเดสเลเซอร์: เหมาะสําหรับเลเซอร์ที่ปล่อยแดนและ VCSELs
โทรคมนาคม: สําคัญสําหรับระบบการสื่อสารทางแสง
การตรวจจับและการถ่ายภาพ: ใช้ในเซ็นเซอร์ทางออปติกและการใช้งานการถ่ายภาพ
อุปกรณ์การแพทย์: ใช้ในระบบเลเซอร์ทางการแพทย์

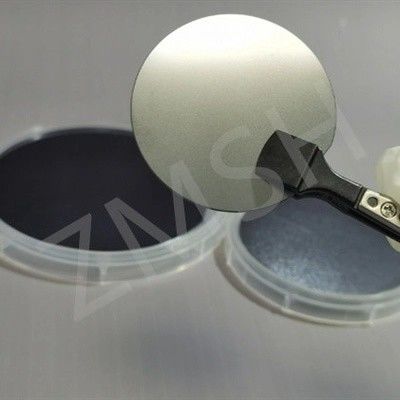

ภาพการใช้งานของ InP Laser Epitaxial Wafer:

2 นิ้ว 3 นิ้ว InP เลเซอร์ Epitaxial วาเฟอร์อินเดียมฟอสฟิด epi วาเฟอร์ครึ่งตัวนํา 3

FAQ:

1.Q: วอฟเฟอร์เอปิตาซิอัลคืออะไร?
A: กระเป๋าสะพาย Epitaxial (ยังเรียกว่ากระเป๋าสะพาย Epi, epi-wafer, หรือ epiwafer) เป็นกระเป๋าสะพายของวัสดุครึ่งนํา ผลิตโดยการเจริญเติบโต Epitaxial (epitaxy) สําหรับการใช้ใน photonics, microelectronics, spintronics,หรือไฟฟ้าไฟฟ้า.

2.Q: ข้อดีของ InP คืออะไร?
A: ข้อดีที่แตกต่างกันใน InP Wafers โปรโมชั่น: ความเคลื่อนไหวอิเล็กตรอนสูง: InP แสดงความเคลื่อนไหวอิเล็กตรอนเกือบสิบเท่ามากกว่าซิลิคอนทําให้มันเหมาะสมสําหรับทรานซิสเตอร์ความเร็วสูงและเครื่องขยายเสียงในระบบโทรคมนาคมและราดาร์.
