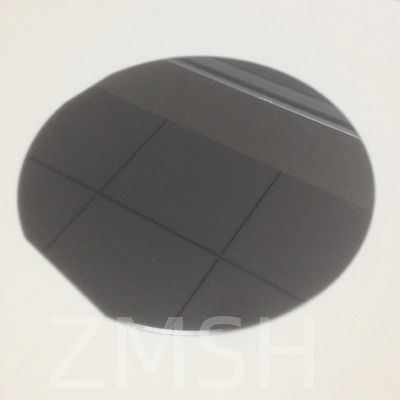

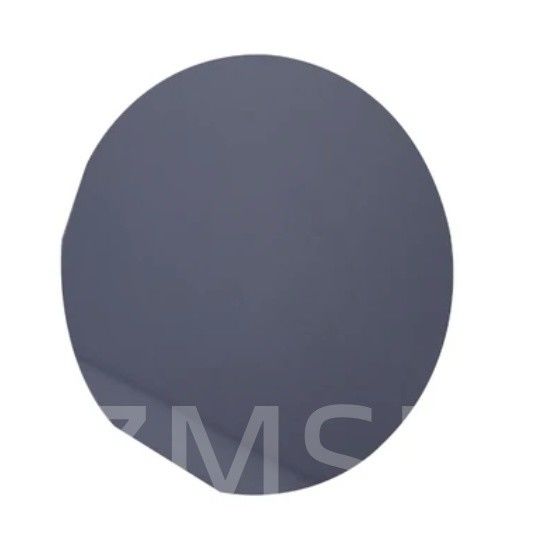

6 นิ้ว SiC Wafer 4H / 6H-P ซิลิคอนคาร์ไบด์ Substrate DSP (111) ครึ่งตัวนํา RF ไมโครเวฟ LED เลเซอร์

คําอธิบายของ SiC Wafer:

โวฟเฟอร์ซิลิคอนคาร์ไบด์ (SiC) ประเภท P ขนาด 6 นิ้วในแบบ 4H หรือ 6H มีคุณสมบัติคล้ายๆกับโวฟเฟอร์ซิลิคอนคาร์ไบด์ (SiC) ประเภท N เช่น ทนอุณหภูมิสูงความสามารถในการนําความร้อนสูง, ความสามารถในการนําไฟฟ้าสูง เป็นต้น สับสราท SiC ประเภท P โดยทั่วไปถูกใช้ในการผลิตอุปกรณ์พลังงาน โดยเฉพาะการผลิต Isolated Gate Bipolar Transistors (IGBT)การออกแบบของ IGBT มักจะเกี่ยวข้องกับ P-N junctions, ที่ SiC ประเภท P สามารถเป็นประโยชน์ในการควบคุมพฤติกรรมของอุปกรณ์

ลักษณะของ SiC Wafer:

1ความต้านทานต่อรังสี:
ซิลิคอนคาร์ไบด์ทนต่อการเสียหายจากรังสีสูง ทําให้แผ่น SiC 4H/6H-P เหมาะสําหรับการใช้ในอวกาศและการใช้งานนิวเคลียร์ที่การเผชิญรังสีมีความสําคัญ

2ช่องว่างที่กว้าง
4H-SiC: ช่องแบนด์เกปอยู่ที่ประมาณ 3.26 eV
6H-SiC ช่องแบนด์เกปต่ํากว่าเล็กน้อยประมาณ 3.0 eV
ช่องแดนกว้างเหล่านี้ทําให้แผ่น SiC สามารถทํางานได้ในอุณหภูมิและความดันที่สูงกว่าเทียบกับวัสดุที่มีฐานซิลิคอน ทําให้มันเหมาะสมสําหรับอิเล็กทรอนิกส์พลังงานและสภาพแวดล้อมที่รุนแรง
3สนามไฟฟ้าระดับสูง
โวฟเวอร์ SiC มีสนามไฟฟ้าการทําลายที่สูงกว่ามาก (ประมาณ 10 เท่าของซิลิคอน) ทําให้สามารถออกแบบอุปกรณ์พลังงานขนาดเล็กและมีประสิทธิภาพมากขึ้นที่สามารถจัดการกับความดันสูง
4การนําไฟฟ้าสูง:
SiC มีความสามารถในการนําไฟได้ดีเยี่ยม (สูงกว่าซิลิคอนประมาณ 3-4 เท่า) ทําให้อุปกรณ์ที่ทําจากแผ่นเหล่านี้สามารถทํางานได้ด้วยพลังงานสูงโดยไม่ต้องอุ่นเกินนี้ทําให้พวกเขาเป็นที่เหมาะสมสําหรับการใช้งานพลังงานสูง ที่การ dissipation ความร้อนเป็นสิ่งสําคัญ.
5ความเคลื่อนไหวอิเล็กตรอนสูง
4H-SiC มีการเคลื่อนไหวอิเล็กตรอนที่สูงกว่า (~ 950 cm2/Vs) เมื่อเทียบกับ 6H-SiC (~ 400 cm2/Vs) ซึ่งหมายความว่า 4H-SiC เหมาะสําหรับการใช้งานความถี่สูงกว่า
ความเคลื่อนไหวของอิเล็กตรอนที่สูงนี้ทําให้ความเร็วในการสลับในอุปกรณ์อิเล็กทรอนิกส์เร็วขึ้น ทําให้ 4H-SiC เป็นที่เหมาะสมสําหรับการใช้งาน RF และไมโครเวฟ
6ความมั่นคงในอุณหภูมิ:
SiC wafer สามารถทํางานได้ในอุณหภูมิที่สูงกว่า 300 °C ยิ่งสูงกว่าอุปกรณ์ที่ใช้ซิลิคอน ซึ่งมักจํากัด 150 °Cเช่นรถยนต์, เครื่องบินและอุตสาหกรรม
7ความแข็งแรงทางกลสูง
โวฟเฟอร์ SiC มีความแข็งแกร่งทางเครื่องกล มีความแข็งแรงและความทนทานต่อความเครียดทางเครื่องกลที่ดี พวกเขาเหมาะสําหรับการใช้ในสภาพแวดล้อมที่ความทนทานทางกายภาพเป็นสิ่งจําเป็น

รูปแบบของ SiC Wafer:

ขนาดกว้าง 6 นิ้ว ซิลิคอนคาร์บائد (SiC) รายละเอียดพื้นฐาน
เกรด การผลิต MPD 0
เกรด (เกรด Z)		 การผลิตแบบมาตรฐาน
เกรด (เกรด P)		 เกรดปลอม
(เกรด D)
กว้าง 145.5 mm ~ 150.0 mm
ความหนา 350 μm ± 25 μm
การตั้งทิศทางของแผ่น นอกแกน: 2.0°-4.0°ไปทาง [1120] ± 0.5° สําหรับ 4H/6H-P, บนแกน:
ความหนาแน่นของไมโครไพ 0 ซม-2
ความต้านทาน p-type 4H/6H-P ≤0.1 Ω.cm ≤0.3 Ω.cm
แนวโน้มพื้นฐาน p-type 4H/6H-P {1010} ± 5.0°
ความยาวแบบเรียบหลัก 32.5 มิลลิเมตร ± 2.0 มิลลิเมตร
ความยาวที่เรียบรอง 18.0 mm ± 2.0 mm
การตั้งทิศทางที่เรียบระดับรอง ซิลิคอนหน้าขึ้น: 90 ° CW จาก Prime flat ± 5.0 °
การตัดขอบ 3 มม. 6 มม.
LTV/TTV/Bow/Warp ≤ 2.5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm
ความหยาบคาย โปแลนด์ Ra≤1 nm
CMP Ra≤0.2 nm Ra≤0.5 nm
แผ่นขอบแตกด้วยแสงแรงสูง ไม่มี ความยาวรวม ≤ 10 mm ความยาวเดียว ≤ 2 mm
แผ่นสี่เหลี่ยมโดยแสงแรงสูง พื้นที่สะสม ≤0.05% พื้นที่สะสม ≤0.1%
พื้นที่พอลิไทป์ โดยแสงแรงสูง ไม่มี พื้นที่สะสม ≤ 3%
การรวมคาร์บอนในภาพ พื้นที่สะสม ≤0.05% พื้นที่สะสม ≤ 3%
ผิวซิลิคอนถูกขีดข่วนด้วยแสงแรงสูง ไม่มี ความยาวสะสม ≤ 1 × กว้างของแผ่น
ชิปขอบสูงด้วยความเข้มงวดของแสง ไม่มีการอนุญาต ความกว้างและความลึก ≥0.2mm 5 ยอมรับ ≤ 1 มิลลิเมตร
การปนเปื้อนพื้นผิวซิลิคอน ด้วยความเข้มข้นสูง ไม่มี
การบรรจุ คาเซ็ตหลายแผ่น หรือบรรจุแผ่นเดียว

การใช้ SiC Wafer:

อิเล็กทรอนิกส์พลังงาน:

ใช้ในไดโอเดส, MOSFETs และ IGBTs สําหรับความดันสูง, การใช้งานอุณหภูมิสูง เช่นรถไฟฟ้า, เครือข่ายไฟฟ้า, และระบบพลังงานที่สามารถปรับปรุงได้
เครื่อง RF และเครื่องไมโครเวฟ:

เหมาะสําหรับอุปกรณ์ความถี่สูง เช่น เครื่องขยาย RF และระบบราดาร์
LED และเลเซอร์:

SiC ยังใช้เป็นวัสดุพื้นฐานในการผลิต LED และเลเซอร์ที่ใช้ GaN
อิเล็กทรอนิกส์รถยนต์:

ใช้ในส่วนประกอบของระบบขับเคลื่อนรถไฟฟ้าและระบบชาร์จ
กองทัพอากาศและกองทัพ:

เนื่องจากความแข็งแรงของรังสีและความมั่นคงทางความร้อนของ SiC, SiC wafer ถูกใช้ในดาวเทียม, ราดาร์ทหาร และระบบป้องกันอื่น ๆ
การใช้งานในอุตสาหกรรม:

ใช้ในเครื่องพลังงานอุตสาหกรรม เครื่องขับเคลื่อนมอเตอร์ และระบบอิเล็กทรอนิกส์ที่มีพลังงานสูงและมีประสิทธิภาพสูงอื่น ๆ

ภาพการใช้งานของ SiC Wafer:

6 นิ้ว SiC Wafer 4H / 6H-P ซิลิคอนคาร์ไบด์ Substrate DSP (111) ครึ่งตัวนํา RF ไมโครเวฟ LED เลเซอร์ 0

การปรับแต่ง:

การปรับแต่งแผ่นซิลิคอนคาร์ไบด์ (SiC) เป็นสิ่งจําเป็นในการตอบสนองความต้องการเฉพาะเจาะจงของอิเล็กทรอนิกส์ที่ก้าวหน้าต่าง ๆ อุตสาหกรรมและการใช้งานทางวิทยาศาสตร์เราสามารถนําเสนอปริมาตรที่สามารถปรับปรุงได้หลายแบบ เพื่อให้แน่ใจว่าโวฟเฟอร์ถูกปรับปรุงให้กับความต้องการของอุปกรณ์เฉพาะด้านล่างนี้คือด้านสําคัญของการปรับปรุงแผ่น SiC:ความเหมาะสมของคริสตัล; กว้างและความหนา; ประเภทและความเข้มข้นของด๊อปปิ้ง; การเคลือบผิวและการเสร็จ; ความต้านทาน; ชั้นเอปิตาซิยาล; การเหมาะสมของแผ่นและขีด;SiC-on-Si และสับสราตอื่น ๆ.

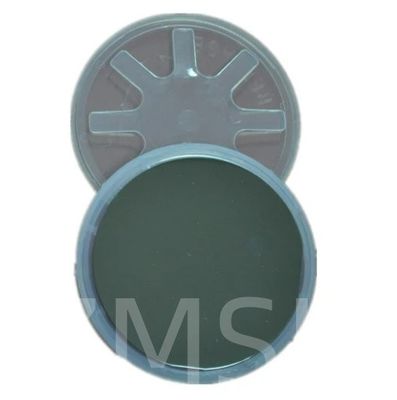

การบรรจุและการขนส่ง

6 นิ้ว SiC Wafer 4H / 6H-P ซิลิคอนคาร์ไบด์ Substrate DSP (111) ครึ่งตัวนํา RF ไมโครเวฟ LED เลเซอร์ 1

FAQ:

1.Q: 4H และ 6H SiC คืออะไร?
ตอบ: 4H-SiC และ 6H-SiC เป็นโครงสร้างคริสตัลทรงหกเหลี่ยม โดย "H" แสดงถึงความสมองทรงหกเหลี่ยม และตัวเลข 4 และ 6 เป็นชั้นในเซลล์หน่วยของมันความแตกต่างทางโครงสร้างนี้มีผลต่อโครงสร้างวงศ์ระยะอิเล็กทรอนิกส์ของวัสดุ, ซึ่งเป็นตัวกําหนดสําคัญของผลงานของอุปกรณ์ครึ่งนํา

2.Q: สารพัดชนิด P คืออะไร?
A: วัสดุประเภท p คือครึ่งประสาทที่มีตัวแบ่งไฟบวก ซึ่งเรียกว่าหลุมซึ่งมีอิเล็กตรอนวาเลนซ์น้อยกว่าอะตอมครึ่งประสาท.

แนะนําผลิตภัณฑ์
