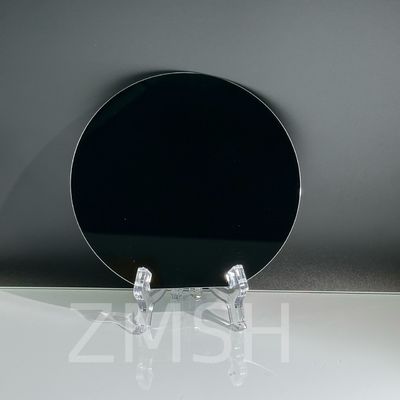

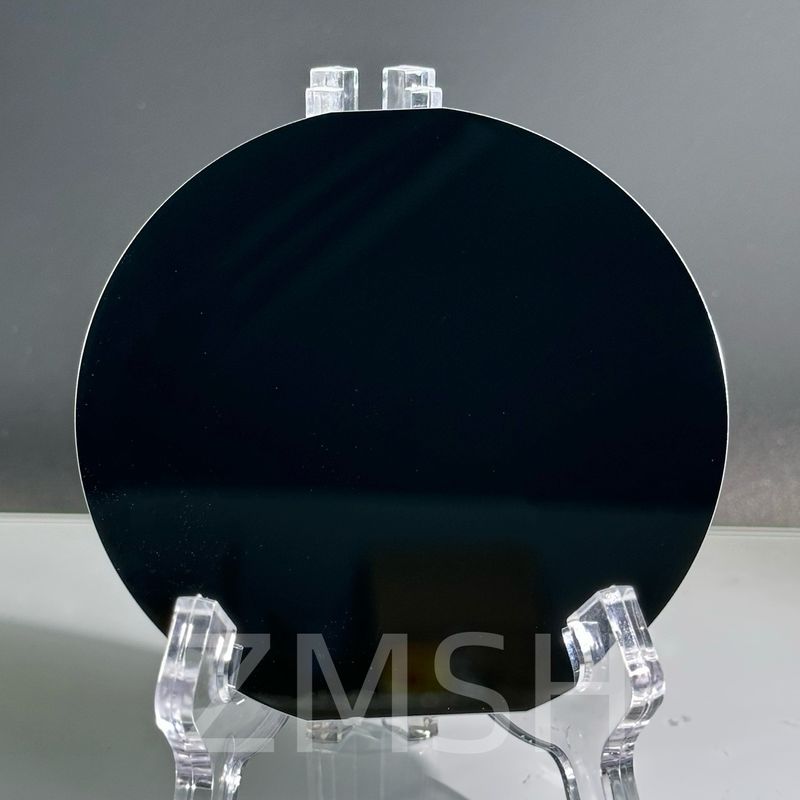

SOI Wafer ซิลิคอนบนไอโซเลเตอร์ Wafer 4 นิ้ว 5 นิ้ว 6 นิ้ว 8 นิ้ว 100 111 P แบบ N แบบ
รายละเอียดสินค้า:
| Place of Origin: | China |
| ชื่อแบรนด์: | ZMSH |
| Model Number: | SOI Wafe |
|
ข้อมูลรายละเอียด |
|||
| ซอยแฮนด์เลเยอร์: | ติดต่อเรา | พื้นผิว: | ซอยเวเฟอร์ |
|---|---|---|---|
| ทีทีวี: | <10um | ความหนาของชั้น GaN: | 1-10 ไมโครเมตร |
| โปแลนด์: | ขัดด้านคู่ / เดี่ยว | การเรียนรู้: | <100> |
| เน้น: | 8 นิ้ว SOI วอฟเฟอร์,6 นิ้ว SOI วอฟเฟอร์,5 นิ้ว SOI วอฟเฟอร์ |
||
รายละเอียดสินค้า
SOI Wafer Silicon-on Insulator Wafer ขนาด 4 นิ้ว 5 นิ้ว 6 นิ้ว 8 นิ้ว (100) (111) P Type N Type
คําอธิบายของ SOI Wafer:
SOI wafer หมายถึงชั้นบางของซิลิคอนซิงกราสตัลที่เคลือบบนตัวประกอบจากซิลิคอนไดออกไซด์หรือกระจก (ดังนั้นชื่อ "ซิลิคอนบนชั้นประกอบประกอบ"(มักเรียกว่า SOI)ทรานซิสเตอร์ที่สร้างขึ้นบนชั้นบางของ SOI สามารถทํางานเร็วขึ้นและใช้พลังงานน้อยกว่าที่สร้างขึ้นบนชิปซิลิคอนธรรมดาเทคโนโลยีซิลิคอน-บน-ไอโซเลเตอร์ (SOI) คือการผลิตอุปกรณ์ครึ่งนําซิลิคอนในซิลิคอนที่หุ้มกันซิลิคอน, เพื่อลดความจุของปรสิตภายในอุปกรณ์ โดยผลการทํางานจะดีขึ้นอุปกรณ์ที่ใช้ SOI ต่างกันจากอุปกรณ์ที่ใช้ซิลิคอนทั่วไป โดยที่จุดเชื่อมซิลิคอนอยู่เหนืออุปกรณ์กันไฟฟ้า, โดยทั่วไปเป็นซิลิคอนไดออกไซด์หรือซาฟฟีร์ (อุปกรณ์ประเภทนี้เรียกว่าซิลิคอนบนซาฟฟีร์ หรือ SOS) การเลือกของเครื่องกันไฟส่วนใหญ่ขึ้นอยู่กับการใช้งานที่ตั้งใจโดยใช้ sapphire สําหรับความถี่วิทยุที่มีประสิทธิภาพสูง (RF) และการใช้งานที่มีความรู้สึกต่อรังสี, และซิลิคอนไดออกไซด์สําหรับการลดผลกระทบช่องสั้นในอุปกรณ์ไมโครอิเล็กทรอนิกส์อื่น ๆ ชั้นกันหนาวและชั้นซิลิคอนด้านบนยังแตกต่างกันมากขึ้นอยู่กับการใช้งาน
ลักษณะของ SOI Wafer:
- ความจุปรสิตที่ต่ํากว่าเนื่องจากการแยกจากซิลิคอนส่วนใหญ่ ซึ่งช่วยปรับปรุงการบริโภคพลังงานในอัตราการทํางานที่ตรงกัน
- ความต้านทานต่อการล็อค-อัพ เนื่องจากการแยกแยกองค์ประกอบ n- และ p-well อย่างสมบูรณ์
- ผลงานที่สูงกว่าที่ VDD เท่ากัน สามารถทํางานที่ VDDs ต่ํา [1]
- ความพึ่งพาจากอุณหภูมิที่ลดลง เนื่องจากไม่มีการเติมยา
- ผลผลิตที่ดีขึ้น เนื่องจากความหนาแน่นสูง การใช้งานแผ่นขนาบที่ดีขึ้น
- ปัญหาแอนเทนน่าลดลง
- ไม่จําเป็นต้องใช้กระบี่หรือกระบี่
- กระแสการรั่วไหลที่ต่ํากว่าเนื่องจากการแยกแยก ดังนั้นประสิทธิภาพการใช้พลังงานสูงขึ้น
- ปรับความแข็งจากรังสี (ทนทานกับความผิดพลาดอ่อน), ลดความต้องการของความสํารอง
โครงสร้างสินค้าของ SOI Wafer:
| กว้าง | 4" | 5" | 6" | 8" | |
| ชั้นอุปกรณ์ | สารเสริม | โบอร์, โฟส, อาร์เซนิก, แอนติโมเนียม, ไม่ติดยา | |||
| การเรียนรู้ | <100>, <111> | ||||
| ประเภท | SIMOX, BESOI, ซิมบอนด์ | ||||
| ความต้านทาน | 0.001-20000 โอม-ซม. | ||||
| ความหนา (mm) | > 1.5 | ||||
| TTV | < 2m | ||||
| ชั้น BOX | ความหนา (mm) | 0.2-4.0um | |||
| ความเหมือนกัน | < 5% | ||||
| สับสราต | การเรียนรู้ | <100>, <111> | |||
| ประเภท/สารดอปแอนท์ | ประเภท P/Boron, N ประเภท/Phos, N ประเภท/As, N ประเภท/Sb | ||||
| ความหนา (mm) | 200-1100 | ||||
| ความต้านทาน | 0.001-20000 โอม-ซม. | ||||
| พื้นที่เสร็จ | P/P, P/E | ||||
| อนุภาค | < 10@0.3m | ||||
โครงสร้างของ SOI wafer
การใช้งานของ SOI Wafer:
โซลโซล (SoL) ที่ได้รับการปรับปรุงมาเป็นส่วนตัวของเราถูกใช้ในสาขาต่างๆ ดังนี้
- เครื่องตรวจจับความดันที่พัฒนา
- เครื่องวัดความเร่ง
- เครื่องจิโรสโกป
- เครื่องตรวจจับไมโครฟลิวไดซ์/การไหล
- RF MEMS
- MEMS/MEMS ทางแสง
- อุปโตอิเล็กทรอนิกส์
- การวัดด้วยสมาร์ท
- อินทรีย์อานาล็อกอัพเดท
- เครื่องเสียง
- นาฬิกาแขนหรู
ตลาดปลาย:
- การโทรคมนาคม
- การแพทย์
- อุตสาหกรรมรถยนต์
- ผู้บริโภค
- เครื่องมือ

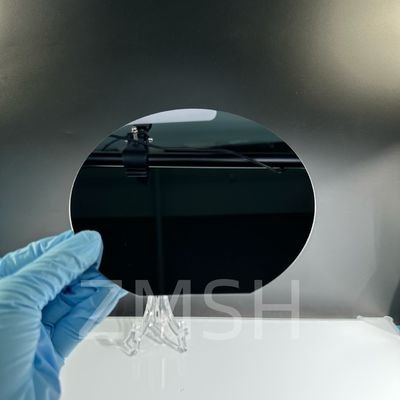

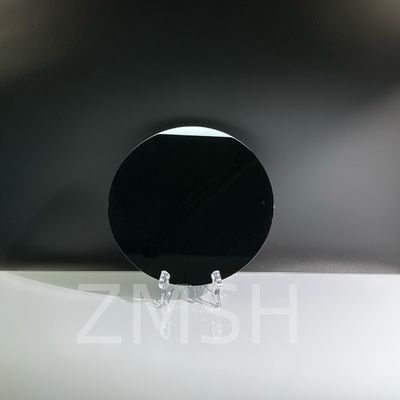

ภาพการใช้งานของ SOI Wafer:
การบรรจุและการขนส่ง
FAQ:
1.Q: สถานที่ต่อเนื่องไฟฟ้าของซิลิคอนในไอโซเลเตอร์คืออะไร?
A: สถาน Dielectric สําหรับวัสดุซิลิคอนที่ใช้กันทั่วไปคือ: ซิลิคอนไดออกไซด์ (SiO2) - สถาน Dielectric = 39ซิลิคอนไนไตรได (SiNx) - เสถียรไฟฟ้าละลาย = 75.ซิลิคอนบริสุทธิ์ (Si) - เสถียรไฟฟ้าละเอียด = 117
2.Q: ข้อดีของ SOI คืออะไร?
ตอบ: โวฟเฟอร์ SOI มีความต้านทานต่อรังสีที่สูงขึ้น ทําให้มันไม่ค่อยมีอาการผิดพลาดที่อ่อนโยน. ความหนาแน่นที่สูงขึ้นยังเพิ่มผลผลิต, ทําให้การใช้งานโวฟเฟอร์ดีขึ้นข้อดีเพิ่มเติมของแผ่น SOI ได้แก่ การลดความขึ้นอยู่กับอุณหภูมิและปัญหาแอนเทนน่าน้อยลง.
