รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: ZMSH
ได้รับการรับรอง: Rohs

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 11
รายละเอียดการบรรจุ: ภาชนะเวเฟอร์เดียว
เวลาการส่งมอบ: 2-4 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

Diameter: 300mm 12inch Thickness: 750μm±15 μm
Wafer Orientation: Off axis : 4.0° toward <1120 >±0.5° for 4H-N, On axis : <0001>±0.5° for 4H-SI Micropipe Density: ≤0.4cm-2
Resistivity: ≥1E10 Ω·cm Roughness: Ra≤0.2 nm
Base plane dislocation: ≤1000 cm-2 การบรรจุ: ภาชนะเวเฟอร์เดียว
เน้น:

โวฟเฟอร์ SiC ขนาด 300 มิลลิเมตร

,

วอฟเฟอร์ SiC ครึ่งประสาท

,

โวฟเวอร์ SiC ขนาด 12 นิ้ว

รายละเอียดสินค้า



SiC wafer ขนาด 12 นิ้ว ความหนา 300 มม ความหนา 750 ± 25um Prime Dummy Reaserch Grade สําหรับ Semiconductor





12 นิ้ว SiC วาเฟอร์



ขนาด 12 นิ้ว (300 มม.)ผงกระดาษจากซิลิคอนคาร์ไบด์ (SiC)ด้วยความหนา 750±25 ไมครอน เป็นวัสดุที่สําคัญในอุตสาหกรรมครึ่งประสาท เนื่องจากความสามารถในการนําไฟฟ้าได้อย่างดีเยี่ยม ความกระชับกําลังการแยกที่สูง และคุณสมบัติทางกลที่เหนือกว่าวอฟเฟอร์เหล่านี้ถูกผลิตด้วยเทคนิคที่ทันสมัย เพื่อตอบสนองความต้องการที่เข้มงวดของการใช้งานครึ่งประสาทที่มีประสิทธิภาพสูงคุณสมบัติของ SiC ทําให้มันเหมาะสมสําหรับอุปกรณ์พลังงานและอิเล็กทรอนิกส์อุณหภูมิสูง














ใบข้อมูลของแผ่น SiC 12 นิ้ว



1 12 นิ้ว Silicon Carbide (SiC) รายละเอียดพื้นฐาน
เกรด
การผลิต ZeroMPD
เกรด ((Z เกรด)
การผลิตแบบมาตรฐาน
เกรด ((P เกรด)
เกรดปลอม
(เกรด D)
กว้าง 3 0 0 มิลลิเมตร ~ 1305 มิลลิเมตร
ความหนา 4H-N 750μm±15 μm 750μm±25 μm
4H-SI 750μm±15 μm 750μm±25 μm
การตั้งทิศทางของแผ่น นอกแกน: 4.0° สู่ <1120 >±0.5° สําหรับ 4H-N, บนแกน: <0001>±0.5° สําหรับ 4H-SI
ความหนาแน่นของไมโครไพ 4H-N ≤0.4cm-2 ≤4cm-2 ≤ 25cm-2
4H-SI ≤5cm-2 ≤10cm-2 ≤ 25cm-2
ความต้านทาน 4H-N 0.015 ~ 0.024 Ω·cm 0.015~0.028 Ω·cm
4H-SI ≥1E10 Ω·cm ≥1E5 Ω·cm
แนวโน้มพื้นฐาน {10-10} ±5.0°
ความยาวแบบเรียบหลัก 4H-N ไม่มี
4H-SI ขีด
การตัดขอบ 3 มม.
LTV/TTV/Bow/Warp ≤5μm/≤15μm/≤35μm/≤55μm ≤5μm/≤15μm/≤35 □ μm/≤55 □ μm
1 ความหยาบคาย โปแลนด์ Ra≤1 nm
CMP Ra≤0.2 nm Ra≤0.5 nm
แผ่นขอบแตกด้วยแสงแรงสูง
1 แผ่น Hex โดยแสงแรงสูง
1 พื้นที่พอลิไทป์ โดยแสงแรงสูง
การรวมคาร์บอนในภาพ
ผิวซิลิคอนถูกขีดข่วนด้วยแสงแรงสูง
ไม่มี
พื้นที่สะสม ≤0.05%
ไม่มี
พื้นที่สะสม ≤0.05%
ไม่มี
ความยาวรวม ≤ 20 mm ความยาวเดียว ≤ 2 mm
พื้นที่สะสม ≤0.1%
พื้นที่สะสม ≤ 3%
พื้นที่สะสม ≤ 3%
ความยาวสะสม ≤ 1 × กว้างของแผ่น
ชิปขอบ โดยแสงความเข้มข้นสูง ไม่มีการอนุญาต ความกว้างและความลึก ≥0.2mm 7 ยอมรับ ≤ 1 มิลลิเมตร
การถอดสกรูหมุน ≤ 500 ซม-2 ไม่มี
การสับสนของระดับพื้นฐาน ≤ 1000 ซม-2 ไม่มี

การปนเปื้อนพื้นผิวซิลิคอน โดยแสงแรงสูง
ไม่มี
การบรรจุ คาเซ็ตหลายแผ่น หรือบรรจุแผ่นเดียว

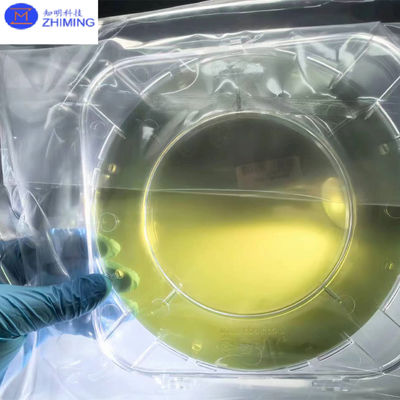

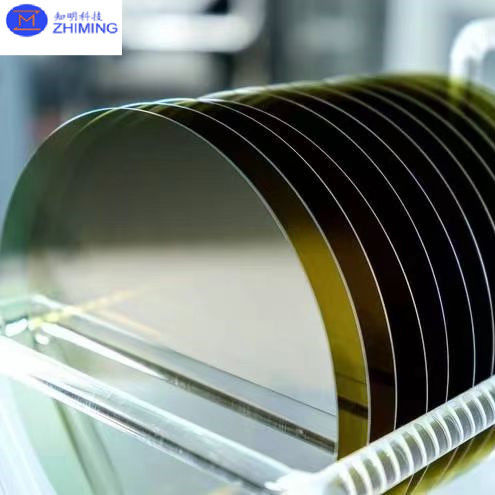

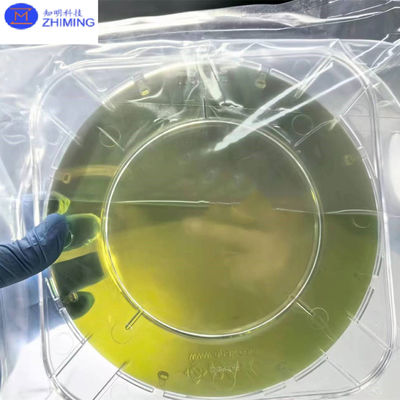

รูปภาพของซีซินเซียมวอฟเฟอร์ 12 นิ้ว



SiC Wafer 12 นิ้ว 300 มิลลิเมตร ความหนา 1000±50um 750±25um Prime Dummy Reaserch Grade สําหรับครึ่งตัวนํา 0SiC Wafer 12 นิ้ว 300 มิลลิเมตร ความหนา 1000±50um 750±25um Prime Dummy Reaserch Grade สําหรับครึ่งตัวนํา 1








คุณสมบัติของแผ่น SiC 12 นิ้ว





1ข้อดีของโวฟเวอร์ขนาดใหญ่ 12 นิ้ว:

SiC Wafer 12 นิ้ว 300 มิลลิเมตร ความหนา 1000±50um 750±25um Prime Dummy Reaserch Grade สําหรับครึ่งตัวนํา 2

  • โวฟเวอร์ SiC ขนาด 12 นิ้ว ประสิทธิภาพการผลิตที่เพิ่มขึ้น: เมื่อขนาดของวอฟเฟอร์เพิ่มขึ้น จํานวนชิปต่อหน่วยพื้นที่จะเพิ่มขึ้นอย่างสําคัญ เพิ่มประสิทธิภาพการผลิตอย่างมากวอฟเฟอร์ขนาด 12 นิ้วสามารถผลิตอุปกรณ์ได้มากกว่าในเวลาเท่ากัน, ลดวงจรการผลิต
  • โวฟเวอร์ SiC ขนาด 12 นิ้วค่าผลิตที่ลดลง: เนื่องจากแผ่น SiC ขนาด 12 นิ้วเดียวสามารถผลิตชิปได้มากขึ้น ค่าผลิตต่อชิปลดลงมากโวฟเฟอร์ขนาดใหญ่เพิ่มประสิทธิภาพของกระบวนการ เช่น โฟโตลิโตกราฟี และการฝากแผ่นบาง, ทําให้ลดต้นทุนการผลิตทั้งหมด
  • ผลิตสูงขึ้น: ในขณะที่วัสดุ SiC มีอัตราความบกพร่องสูงขึ้นโดยธรรมชาติ, โวฟเฟอร์ขนาดใหญ่ให้ความอดทนต่อความบกพร่องในกระบวนการผลิตมากขึ้น, ซึ่งช่วยในการปรับปรุงผลิต.







2เหมาะสําหรับการใช้งานพลังงานสูง:



  • โวฟเวอร์ SiC ขนาด 12 นิ้ววัสดุ SiC เองมีคุณสมบัติที่ดีเยี่ยมสําหรับอุณหภูมิสูง ความถี่สูง พลังงานสูง และการทํางานความดันสูง ทําให้มันเหมาะสมสําหรับอิเล็กทรอนิกส์พลังงาน อิเล็กทรอนิกส์รถยนต์และสถานีฐาน 5Gโวฟเวอร์ SiC ขนาด 12 นิ้วตอบสนองความต้องการในการทํางานและความน่าเชื่อถือของอุปกรณ์ในสาขาเหล่านี้ได้ดีกว่า
  • โวฟเวอร์ SiC ขนาด 12 นิ้วรถยนต์ไฟฟ้า (EV) และสถานีชาร์จ: อุปกรณ์ SiC โดยเฉพาะอย่างยิ่งที่ทําจากแผ่นแผ่นขนาด 12 นิ้ว ได้กลายเป็นเทคโนโลยีหลักในระบบบริหารแบตเตอรี่ (BMS) ของรถยนต์ไฟฟ้า (EV)การชาร์จเร็วแบบ DC, และระบบการแปลงพลังงาน ขนาดแผ่นขนาดใหญ่สามารถตอบสนองความต้องการพลังงานที่สูงขึ้น, ให้ประสิทธิภาพสูงขึ้นและการบริโภคพลังงานที่ต่ํากว่า.







3การสอดคล้องกับแนวโน้มการพัฒนาอุตสาหกรรม

SiC Wafer 12 นิ้ว 300 มิลลิเมตร ความหนา 1000±50um 750±25um Prime Dummy Reaserch Grade สําหรับครึ่งตัวนํา 3

  • โวฟเวอร์ SiC ขนาด 12 นิ้วกระบวนการที่ก้าวหน้าและการบูรณาการสูงขึ้น: เมื่อเทคโนโลยีครึ่งประสาทก้าวหน้า มีความต้องการเพิ่มขึ้นสําหรับอุปกรณ์พลังงานที่มีการบูรณาการและการทํางานสูงขึ้นโดยเฉพาะในสาขาต่างๆ เช่น การผลิตรถยนต์, พลังงานที่สามารถปรับปรุงได้ (แสงอาทิตย์, ลม) และเครือข่ายฉลาดวอฟเฟอร์ SiC ขนาด 12 นิ้ว ไม่เพียงแต่ให้ความหนาแน่นพลังงานและความน่าเชื่อถือสูงกว่า แต่ยังตอบสนองการออกแบบอุปกรณ์ที่ซับซ้อนมากขึ้นและความต้องการขนาดเล็ก.
  • การเติบโตของความต้องการตลาดโลก: มีความต้องการที่เพิ่มขึ้นของโลกสําหรับพลังงานสีเขียว, การพัฒนาที่ยั่งยืน, และการถ่ายทอดพลังงานที่ประสิทธิภาพ, ซึ่งยังคงขับเคลื่อนตลาดสําหรับอุปกรณ์พลังงาน SiC.การพัฒนารถไฟฟ้าอย่างรวดเร็ว และอุปกรณ์พลังงานที่ประสิทธิภาพได้ขยายการใช้งานของแผ่น SiC ขนาด 12 นิ้ว.







4ข้อดีทางวัตถุ:



  • โวฟเวอร์ SiC ขนาด 12 นิ้ววัสดุ SiC มีความสามารถในการขับเคลื่อนความร้อนที่ดี, ความต้านทานอุณหภูมิสูง, และความอดทนต่อรังสีทําให้มันเหมาะสมสําหรับไฟฟ้าความดันสูงการใช้งานพลังงานสูง
  • โวฟเฟอร์ SiC ขนาด 12 นิ้วยังสามารถทํางานได้ในช่วงอุณหภูมิที่กว้างกว่า ซึ่งเป็นสิ่งสําคัญสําหรับความมั่นคงและความทนทานของอุปกรณ์อิเล็กทรอนิกส์พลังงาน






คําถามและคําตอบ



ถาม: ข้อดีของการใช้แผ่น SiC ขนาด 12 นิ้วในการผลิตครึ่งประสาทคืออะไร?




ตอบ: ข้อดีหลักของการใช้แผ่น SiC ขนาด 12 นิ้ว ได้แก่

  1. ประสิทธิภาพการผลิตที่เพิ่มขึ้น: โวฟเฟอร์ขนาดใหญ่ทําให้สามารถผลิตชิปได้มากกว่าต่อพื้นที่หน่วย, ลดเวลาวงจรการผลิตผลลัพธ์คือการผ่านที่สูงขึ้นและประสิทธิภาพโดยรวมที่ดีกว่าเมื่อเทียบกับแผ่นขีดขนาดเล็ก.
  2. ค่าผลิตที่ลดลง: วอฟเฟอร์ขนาด 12 นิ้วเดียวผลิตชิปมากขึ้น ซึ่งลดต้นทุนต่อชิปโวฟเฟอร์ขนาดใหญ่เพิ่มประสิทธิภาพของกระบวนการ เช่น โฟโตลิโตกราฟี และการฝากแผ่นบาง.
  3. ผลิตสูงกว่า: แม้วัสดุ SiC จะมีอัตราความบกพร่องสูงกว่า แต่แผ่นขนาดใหญ่จะทําให้มีความอดทนต่อความบกพร่องมากขึ้น ซึ่งในที่สุดจะช่วยเพิ่มผลิต



คําถาม: การใช้งานหลักของแผ่น SiC ขนาด 12 นิ้วในระบบพลังงานสูงคืออะไร?




โวฟเฟอร์ SiC ขนาด 12 นิ้ว เหมาะสําหรับการใช้งานพลังงานสูง เช่น

  1. รถยนต์ไฟฟ้า (EVs) และสถานีชาร์จ: อุปกรณ์ SiC ที่ทําจากแผ่นแผ่นขนาด 12 นิ้วมีความสําคัญสําหรับระบบแปลงพลังงาน ระบบบริหารแบตเตอรี่ (BMS)และการชาร์จเร็วแบบ DC ในรถไฟฟ้าขนาดแผ่นขนาดใหญ่รองรับความต้องการพลังงานที่สูงขึ้น ปรับปรุงประสิทธิภาพและลดการบริโภคพลังงาน
  2. อิเล็กทรอนิกส์ความดันสูงและพลังงานสูง: ความสามารถในการนําความร้อนที่ดีและความทนทานต่ออุณหภูมิสูงของ SiC® ทําให้แผ่น SiC ขนาด 12 นิ้ว เหมาะสําหรับอิเล็กทรอนิกส์พลังงานสูงที่ใช้ในอุตสาหกรรมรถยนต์พลังงานที่เกิดใหม่ (พลังแสงอาทิตย์), พลม) และการใช้งานในเครือข่ายฉลาด
    โวฟเฟอร์เหล่านี้ตอบสนองความต้องการที่เพิ่มขึ้นของอุปกรณ์พลังงานที่ประสิทธิภาพสูงในตลาดโลกที่พัฒนาการสําหรับพลังงานสีเขียวและเทคโนโลยีที่ยั่งยืน
