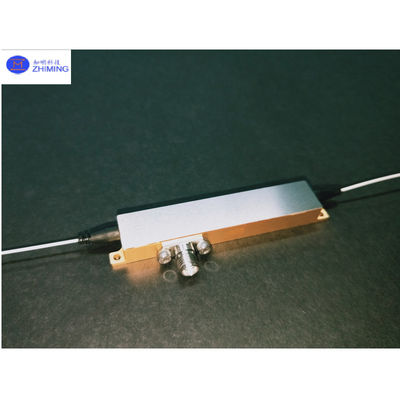

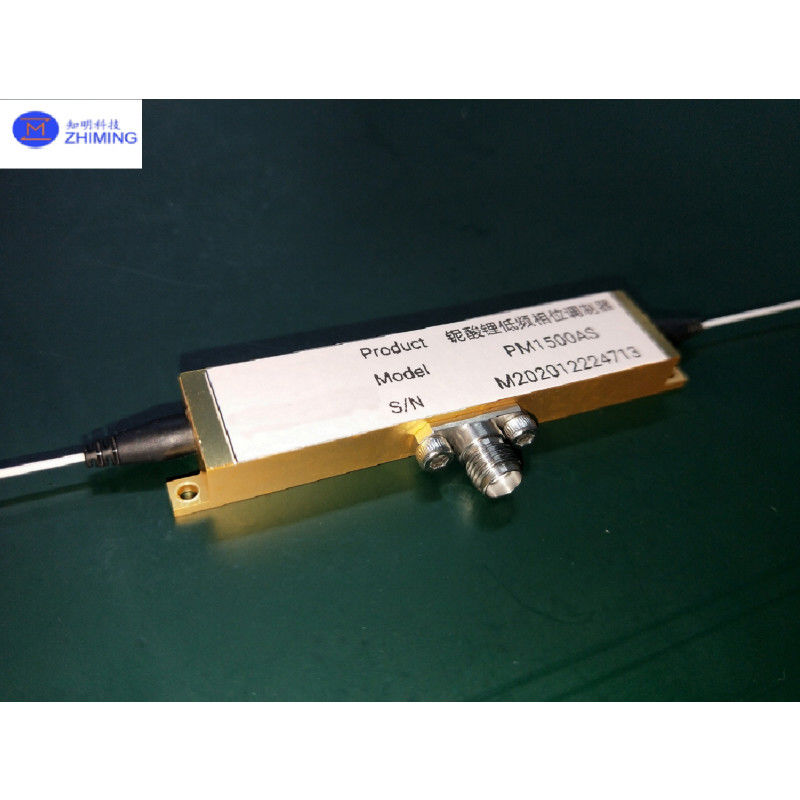

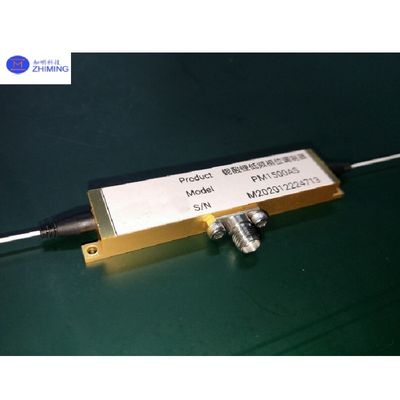

1000nm Phase Modulator Vπต่ํา, ความอดทนพลังงานสูง, การออกแบบการขั้วขั้วเดียวสําหรับการตรวจจับไฟเบอร์และการสื่อสารทางออนไลน์
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
| หมายเลขรุ่น: | K5509 /PM01 /PM01 |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 2 |
|---|---|
| เงื่อนไขการชำระเงิน: | T/T |
|
ข้อมูลรายละเอียด |
|||
| Operating Wavelength: | 1000 nm ± 20 | Insertion Loss: | ≤ 4.0 |
|---|---|---|---|
| Pigtail Polarization Extinction Ratio: | ≥ 20 | Optical Return Loss: | -45 |
| Operating Frequency: | DC~100M | Half-Wave Voltage, Vπ: | ≤ 3.0 |
| RF Impedance: | 1M | RF Interface: | SMA |
| เน้น: | เครื่องปรับระยะ 1000nm,เครื่องปรับระยะการตรวจจับไฟเบอร์ |
||
รายละเอียดสินค้า
การนําเสนอสินค้า
เครื่องปรับระยะที่ใช้แนวร่องคลื่นแสงตรง สามารถปรับระยะของคลื่นแสงผ่านสัญญาณไฟฟ้าที่ใช้กับอุปกรณ์เราให้บริการเครื่องนําคลื่นทางออนไลน์แบบขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วขั้วซึ่งแสดงถึงขั้นต่ําพลังงานทางออนไลน์ที่สูงและความมั่นคงในการขั้วโลกที่ดี
เครื่องปรับระยะ 1000nm สามารถแบ่งเป็นเครื่องปรับระยะความถี่ต่ํา (เช่น 100MHz) และเครื่องปรับระยะความถี่สูง (เช่น 1GHz) ขึ้นอยู่กับความถี่ในการทํางาน
เครื่องปรับระดับความถี่ต่ําใช้โครงสร้างปรับระดับอิเล็กทรอนด์แบบรวมกันแบบอัดอัดสูง ทําให้มันเหมาะสําหรับการใช้งานที่ต้องการความถี่ปรับต่ํา (เช่น DC ถึง 100MHz)
เครื่องปรับระยะความถี่สูงใช้โครงสร้างอิเล็กทรอัดคลื่นเดินทางแบบ coplanar 50Ω อิเมพานซ์ ที่ปรับปรุงให้เหมาะกับความถี่ปรับความถี่สูง (ตัวอย่างเช่น 1 10GHz)
เครื่องปรับระดับระยะ 1000nm มีความสูญเสียการใส่ที่ต่ํา ความกระชับกําลังการขับเคลื่อนที่ต่ํา และความมั่นคงสูง ทําให้มันเหมาะสมสําหรับการใช้งานในการตรวจจับไฟเบอร์ออปติก การสื่อสารออปติกสายเชื่อมไฟฟอตอนิกส์ไมโครเวฟ, การผสมผสานรังสรรเลเซอร์ และอื่นๆ
หลักการทํางาน
อุปกรณ์หลัก: อิเล็กทรออปติก เอฟเฟค
เมื่อสัญญาณไฟฟ้าถูกนําไปใช้กับอิเล็กตรอดของตัวปรับปรุง มันสร้างสนามไฟฟ้าภายในแนวร่องแสงที่แลกเปลี่ยนโปรตอน (ทําจากวัสดุเช่นลิเดียมไนโอเบท)
สนามไฟฟ้านี้เปลี่ยนแปลงอัตราการหักของแนวรังสี (สมบัติที่ควบคุมความเร็วการแพร่กระจายแสง) นิดหน่อย
เมื่อแสงเดินทางผ่านแนวรังสี การเปลี่ยนแปลงระยะของมันจะสัดส่วนกับความกระชับกําลังที่ใช้และความยาวของการปฏิสัมพันธ์ของไฟฟ้า
การเปลี่ยนแปลงการออกแบบสําหรับช่วงความถี่
- เครื่องปรับระดับระดับความถี่ต่ํา (ตัวอย่างเช่น 100MHz):
ใช้โครงสร้างอิเล็กทรอนด์แบบกระจายกระจาย ซึ่งอิเล็กทรอนด์นั้น สั้นและเรียบง่าย
สาขาไฟฟ้ามีผลต่อแนวรังสีทั้งหมดอย่างเท่าเทียมกัน ทําให้มันมีประสิทธิภาพสําหรับสัญญาณช้าหรือสแตตติก (เช่น DC ถึง 100MHz)
เหมาะสําหรับการควบคุมความแม่นยํา ในแอพลิเคชั่น เช่น การตรวจจับไฟเบอร์ออปติก หรือระบบการปรับช้า
- เครื่องปรับระยะความถี่สูง (เช่น 1GHz):
ใช้ไฟฟ้าคลื่นเคลื่อนที่ที่ออกแบบเหมือนสายส่งความเร็วสูง (ความอัดอัดที่ตรงกับ 50Ω)
สัญญาณไฟฟ้าเคลื่อนไหวตามอิเล็กตรอดพร้อมกับคลื่นแสง ลดความไม่เหมาะสมของสัญญาณ
ทําให้สามารถปรับปรุงเฟสที่รวดเร็วมาก สําหรับการใช้งานความถี่สูง เช่น โฟตอนิกส์ไมโครเวฟ หรือราดาร์เลเซอร์
ข้อดีสําคัญในการทํางาน
การจัดการพลังงานสูง: วงจรนําเปลี่ยนโปรตอน (APE) ที่ถูกผสมผสานกันทนต่อความเสียหายทางแสงแม้กระทั่งภายใต้พลังงานเลเซอร์ที่เข้มแข็ง
การขั้วขั้วที่มั่นคง: เครื่องนําคลื่นรองรับการขั้วขั้วเพียงครั้งเดียว เพื่อหลีกเลี่ยงการขัดแย้งจากการเปลี่ยนแปลงการขั้วขั้วที่ไม่ต้องการ
ประสิทธิภาพ: ความดันการขับเคลื่อนต่ําและการสูญเสียแสงที่น้อยที่สุดทําให้การทํางานประหยัดพลังงาน
การใช้งาน
การตรวจจับไฟเบอร์ออปติก
- เครื่องตรวจจับเสียง/สั่นกระจาย (DAS/DVS):สามารถตรวจจับความสั่นสะเทือนหรือความเครียดในเวลาจริง ผ่านเส้นใยยาวสําหรับการติดตามโครงสร้างพื้นฐาน (ตัวอย่างเช่น ท่อท่อ, ทางรถไฟ)
ครับ
การสื่อสารทางแสง
- การส่งออปติกที่สอดคล้อง:รองรับรูปแบบการปรับปรุงแบบโค้ดระยะ (เช่น QPSK, 16-QAM) สําหรับการส่งข้อมูลความจุสูงในเครือข่ายโทรคมนาคม
- ระบบ LiDAR:ทําให้สามารถควบคุมรังสีแบบระยะหรือระดับความถี่ได้ สําหรับ LiDAR ในอุตสาหกรรมรถยนต์/อุตสาหกรรม ด้วยความละเอียดที่ดีขึ้น
- ข้อดี:โมดูเลอเตอร์ความถี่สูง (ถึง 10GHz) ทําให้การประมวลผลสัญญาณที่รวดเร็วมากในสายเชื่อมไฟฟ้ารุ่นใหม่
โฟตอนิกส์ไมโครเวฟ
- ไมโครเวฟ โฟตอนิกลิงค์:ปรับเปลี่ยนสัญญาณไมโครเวฟเป็นโดเมนออปติก ด้วยความบิดเบือนอย่างน้อย ที่สําคัญสําหรับราดาร์ การสื่อสารทางดาวเทียม และระบบไร้สาย 5G/6G
- การประมวลผลสัญญาณแสง:อํานวยความสะดวกในการกรองแบบฐานระยะ, เส้นความช้า หรือการผสมประจําความถี่สําหรับการปรับสัญลักษณ์อานาล็อก / RF
- ข้อดี:การออกแบบอิเล็กทรอัดคลื่นเคลื่อนที่ทําให้ความกว้างของแบนด์วิทและความจํากัดที่ตรงกันได้สําหรับการแปลง RF-optical ความซื่อสัตย์สูง
ระบบเลเซอร์
- การผสมผสานรังสีที่สอดคล้องทําให้แสงเลเซอร์หลายสายเข้าด้วยกัน เพื่อให้เกิดผลิตที่มีความแรงสูงและจํากัดการสับสับ สําหรับการตัดอุตสาหกรรมหรือการป้องกัน
เทคโนโลยีควอนตัม
- การกระจายกุญแจควอนตัม (QKD):ปรับปรุงระยะโฟตัน เพื่อโปรโตคอลการสื่อสารควอนตัมที่ปลอดภัย
- ออปติก คอนตัม คอมพิวเตอร์:ควบคุมฟอทอนิกคิวบิต ในวงจรควอนตัมอินทิกรีต
- ข้อดี:การทํางานแบบกระแสไฟฟ้าต่ํา ช่วยลดความซับซ้อนของระบบ และการใช้พลังงาน
บิโอโฟทอนิกส์ และการถ่ายภาพทางการแพทย์
- โทโมเกรฟีความสอดคล้องทางแสง (OCT):ปรับปรุงความลึกและความละเอียดภาพในการวินิจฉัยทางการแพทย์ (เช่น การสแกนสายตา)
- ข้อดี:ความมั่นคงของการขั้วทําให้มีคุณภาพการถ่ายภาพที่คงที่ในเนื้อเยื่อทางชีววิทยา
รายละเอียดเทคนิค
| ประเภท | ปริมาตร | ค่าเฉพาะ | หน่วย |
| รายละเอียดออปติก | การตั้งทิศทางของคริสตัล | X-cut Y-propagating lithium niobate, LiNbO3 รายละเอียด | - ไม่เป็นไร |
| การผลิตเครื่องนําคลื่น | การแลกเปลี่ยนโปรตัน การขั้วขั้วเดียว | - ไม่เป็นไร | |
| ความยาวคลื่นการทํางาน | 1000 nm ± 20 | nm | |
| การสูญเสียการใส่ | ≤ 40 | dB | |
| อัตราการสูญพันธุ์ของหางหมู | ≥ 20 | dB | |
| ความสูญเสียทางแสง | - 45 | dB | |
| รายละเอียดไฟฟ้า | ความถี่ในการทํางาน | DC ~ 100M | Hz |
| ความดันครึ่งคลื่น, Vπ | ≤ 3.0 | V | |
| ความขัดขวาง RF | 1M | Ω | |
| อินเตอร์เฟซ RF | SMA | - ไม่เป็นไร | |
| การตั้งค่าแพคเกจ | สายไฟเบอร์ |
สายใยแบบเดียว HI1060 หรือสายใย PM980XP ที่รักษาการขั้วโลก (PM) |
- ไม่เป็นไร |
| สายไฟเบอร์ |
สายใยแบบเดียว HI1060 หรือสายใย PM980XP ที่รักษาการขั้วโลก (PM) |
- ไม่เป็นไร | |
| พัสดุครบครัน | K5509,PM01 | - ไม่เป็นไร |
| ประเภท | ปริมาตร | ค่าเฉพาะ | หน่วย | ||
| รายละเอียดออปติก | การตั้งทิศทางของคริสตัล | X-cut Y-propagating lithium niobate, LiNbO3 รายละเอียด | - ไม่เป็นไร | ||
| การผลิตเครื่องนําคลื่น | การแลกเปลี่ยนโปรตัน การขั้วขั้วเดียว | - ไม่เป็นไร | |||
| ความยาวคลื่นการทํางาน | 1300 nm ± 20 | nm | |||
| การสูญเสียการใส่ | ≤ 40 | dB | |||
| อัตราการสูญพันธุ์ของหางหมู | ≥ 20 | dB | |||
| ความสูญเสียทางแสง | - 45 | dB | |||
| รายละเอียดไฟฟ้า | ความถี่ในการทํางาน | 1.0 | 5.0 | 10.0 | กิโลกรัม |
| ความดันครึ่งคลื่น, Vπ | ≤ 3.5 | ≤ 40 | ≤ 50 | V | |
| ความขัดขวาง RF | 50 | Ω | |||
| อินเตอร์เฟซ RF | SMA | - ไม่เป็นไร | |||
| การตั้งค่าแพคเกจ | สายไฟเบอร์ |
สายใยแบบเดียว HI1060 หรือสายใย PM980XP ที่รักษาการขั้วโลก (PM) |
- ไม่เป็นไร | ||
| สายไฟเบอร์ |
สายใยแบบเดียว HI1060 หรือสายใย PM980XP ที่รักษาการขั้วโลก (PM) |
- ไม่เป็นไร | |||
| พัสดุครบครัน | PM02 | - ไม่เป็นไร | |||
| ปริมาตร | ค่าเฉพาะ | หน่วย |
| พลังงานแสงเข้า | ≤ 100(สายนําคลื่นแลกเปลี่ยนโปรตัน) | mW |
| พลังงาน RF สูงสุด | ≤ 20 | dBm |
| อุณหภูมิการทํางาน | 0 ~ + 70 | °C |
| อุณหภูมิในการเก็บ | -40 ~ +85 | °C |
| วงจรโค้งเส้นใย | ≥ 50 | mm |
สินค้าตามสั่ง |
ปารามิเตอร์เลือก | หมายเหตุ |
| การสูญเสียการใส่ที่ต่ํา | ≤ 3,0 dB | |
| ความดันครึ่งคลื่นต่ํา (Vπ) | ≤ 2.5 V | มีให้บริการสําหรับซีรีส์ PM1000 เท่านั้น |
| เสื้อผ้าใย | ไม่มี (เส้นใยเปล่า) | |
| เครื่องเชื่อมต่อไฟเบอร์ | สายใยเปล่า FC/UPC, LC/PC, APC เป็นต้น |
ภาพวาดเครื่องกล
FAQ
Q:การใช้งานทั่วไปคืออะไร?
A:การตรวจจับไฟเบอร์ออปติก: การตรวจจับเสียงกระจาย (DAS) การวัดการขัดแย้ง
LiDAR: การปรับปรุงความถี่แบบโค้ดเฟส เพื่อความละเอียดสูงขึ้น
การสื่อสารควอนตัม: การปรับปรุงระยะโฟตันในการกระจายกุญแจควอนตัม (QKD)
โฟตอนิกส์ไมโครเวฟ: ราดิโอ-อเวอร์-ฟᱟᱭเบอร์ (RoF) การประมวลผลสัญญาณราดาร์
Q:ข้อดีหลักของมันคืออะไร?
A:ความดันขับเคลื่อนต่ํา (ความดันครึ่งคลื่น Vπ ≤3.0V @ 100MHz)
ความมั่นคงในการขั้วขั้วสูง (อัตราการดับ ≥ 20dB)
ความเหมาะสมกับความถี่กว้าง (ความถี่ต่ํา: DC100MHz; ความถี่สูง: 110GHz)
ความอดทนพลังงานทางออนไลน์สูง (พลังงานเข้า ≤ 100mW)
