| ชื่อแบรนด์: | ZMSH |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 2 |
| ราคา: | by case |
| รายละเอียดการบรรจุ: | กล่องที่กำหนดเอง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

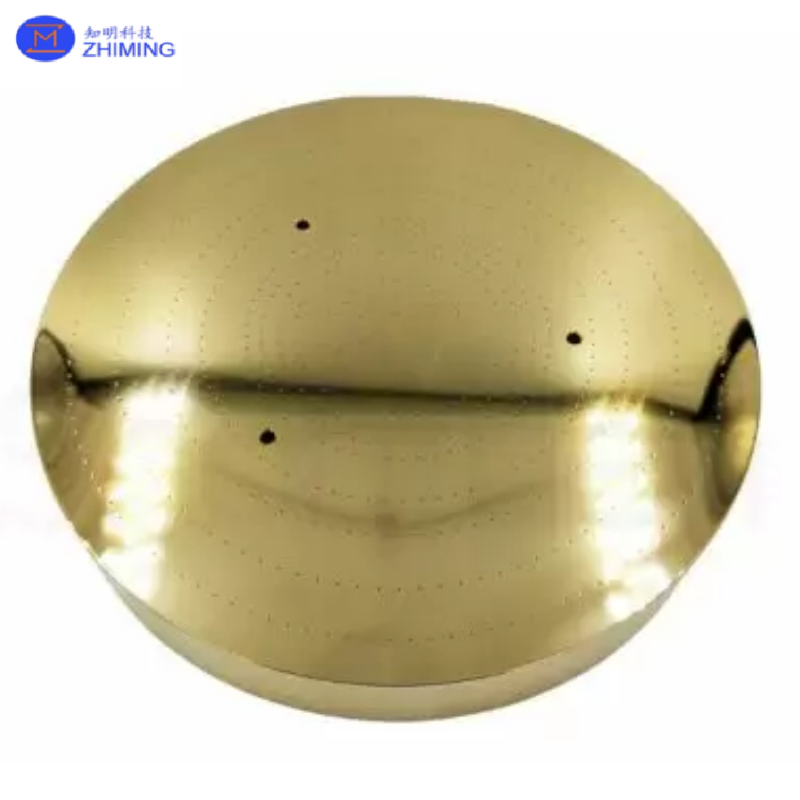

หัวจับของสถานีโพรบเป็นส่วนประกอบสำคัญของสถานีโพรบ ซึ่งออกแบบมาเพื่อรองรับ จับ และจัดตำแหน่งเวเฟอร์หรือตัวอย่างในระหว่างการทดสอบทางไฟฟ้าและการกำหนดลักษณะเฉพาะของอุปกรณ์ โดยเป็นแพลตฟอร์มการทดสอบที่มีความเสถียรสำหรับเวเฟอร์ ชิป สารตั้งต้น และอุปกรณ์เซมิคอนดักเตอร์ ช่วยให้มั่นใจได้ถึงการสัมผัสที่เชื่อถือได้ระหว่างเข็มโพรบและอุปกรณ์ที่กำลังทดสอบ
หัวจับมักใช้ในการตรวจเวเฟอร์ การทดสอบพารามิเตอร์เซมิคอนดักเตอร์ การวิเคราะห์ความล้มเหลว การตรวจสอบ R&D และการตรวจสอบการผลิต ตามข้อกำหนดในการทดสอบที่แตกต่างกัน หัวจับสามารถออกแบบให้เป็นหัวจับมาตรฐาน หัวจับสุญญากาศ หัวจับร้อน หรือหัวจับแบบกำหนดเองพร้อมการปรับสภาพพื้นผิวแบบพิเศษและโครงสร้างการติดตั้ง
หน้าที่หลักของหัวจับสถานีโพรบคือการทำให้เวเฟอร์หรือตัวอย่างเรียบ มั่นคง และอยู่ในตำแหน่งที่แม่นยำในระหว่างกระบวนการตรวจสอบ หัวจับป้องกันการเคลื่อนตัวของตัวอย่างผ่านการดูดซับสุญญากาศหรือการยึดเชิงกล และปรับปรุงความสามารถในการทำซ้ำและความแม่นยำของการวัดทางไฟฟ้า
สำหรับการทดสอบที่เกี่ยวข้องกับอุณหภูมิ หัวจับยังสามารถรวมเข้ากับโมดูลทำความร้อน เซ็นเซอร์อุณหภูมิ หรือโครงสร้างการทำความเย็น เพื่อรองรับการควบคุมความร้อนที่เสถียรในระหว่างการวัด
พื้นผิวของหัวจับได้รับการออกแบบมาเพื่อรองรับแผ่นเวเฟอร์หรือตัวอย่างอย่างแน่นหนาระหว่างการตรวจวัด รูสุญญากาศหรือร่องสุญญากาศสามารถปรับแต่งได้เพื่อให้เกิดการดูดซับที่เชื่อถือได้สำหรับเวเฟอร์ขนาดต่างๆ
ความเรียบของพื้นผิวสูงการตัดเฉือนและการขัดเงาที่แม่นยำช่วยให้มั่นใจได้ถึงความเรียบของพื้นผิวที่ดี ซึ่งเป็นสิ่งสำคัญสำหรับการสัมผัสแผ่นเวเฟอร์ที่มั่นคงและการทดสอบหัววัดที่แม่นยำ
หัวจับสามารถออกแบบให้มีรูสุญญากาศ ร่องสุญญากาศรูปวงแหวน หรือโครงสร้างการดูดซับสุญญากาศแบบหลายโซน เพื่อให้ตรงกับขนาดตัวอย่างและข้อกำหนดในการทดสอบที่แตกต่างกัน
สำหรับการใช้งานหัวจับร้อน สามารถเลือกวัสดุที่มีค่าการนำความร้อนได้ดีเพื่อปรับปรุงประสิทธิภาพการทำความร้อนและความสม่ำเสมอของอุณหภูมิ
การรักษาพื้นผิว เช่น การชุบทอง การชุบนิกเกิล อโนไดซ์ การเคลือบเซรามิก หรือการเคลือบป้องกันอื่นๆ มีให้เลือกเพื่อปรับปรุงความต้านทานการสึกหรอ ความต้านทานต่อการเกิดออกซิเดชัน การนำไฟฟ้า หรือประสิทธิภาพของฉนวน
โครงสร้างด้านล่าง รูยึด พอร์ตสุญญากาศ และอินเทอร์เฟซการเชื่อมต่อสามารถปรับแต่งได้ตามการออกแบบสถานีโพรบของลูกค้า
| พิมพ์ | คำอธิบาย |
|---|---|
| หัวจับมาตรฐาน | ใช้สำหรับเวเฟอร์ทั่วไปหรือการเก็บตัวอย่างระหว่างการตรวจวัดอุณหภูมิห้อง |
| หัวจับสุญญากาศ | ใช้การดูดซับสุญญากาศเพื่อยึดเวเฟอร์หรือตัวอย่างให้เข้าที่อย่างแน่นหนา |
| ฮอทชัค | ผสานรวมกับฟังก์ชันการทำความร้อนสำหรับการตรวจวัดอุณหภูมิสูงและการทดสอบความร้อน |
| หัวจับอุณหภูมิสูง/ต่ำ | ออกแบบมาสำหรับการทดสอบทางไฟฟ้าที่แปรผันตามอุณหภูมิ |
| หัวจับแบบกำหนดเอง | ออกแบบตามขนาดเวเฟอร์พิเศษ วัสดุ สารเคลือบ หรือส่วนต่อประสานของอุปกรณ์ |
| รายการ | ตัวเลือก |
|---|---|
| ขนาดเวเฟอร์ | 2", 3", 4", 6", 8" หรือปรับแต่งเอง |
| วัสดุ | อลูมิเนียมอัลลอยด์ โลหะผสมทองแดง สแตนเลส เซรามิก ฯลฯ |
| พื้นผิวเสร็จสิ้น | ขัด ชุบ เคลือบ อโนไดซ์ หรือกำหนดเอง |
| โครงสร้างสุญญากาศ | รูสุญญากาศ ร่องสุญญากาศ การออกแบบสุญญากาศหลายโซน |
| ฟังก์ชั่นอุณหภูมิ | อุณหภูมิห้อง การทำความร้อน การทำความเย็น หรือการควบคุมอุณหภูมิสูง/ต่ำ |
| ความเรียบของพื้นผิว | ปรับแต่งตามความต้องการความแม่นยำในการทดสอบ |
| โครงสร้างการติดตั้ง | ออกแบบตามอินเทอร์เฟซการติดตั้งสถานีโพรบ |
| แอปพลิเคชัน | การทดสอบเวเฟอร์ การทดสอบชิป การตรวจสอบอุปกรณ์เซมิคอนดักเตอร์ การทดสอบ R&D |
หัวจับสถานีโพรบเป็นแท่นยึดที่แม่นยำซึ่งใช้ในสถานีโพรบเพื่อรองรับและแก้ไขเวเฟอร์ ชิป หรือซับสเตรตระหว่างการทดสอบทางไฟฟ้า ช่วยให้ตัวอย่างมีความเสถียรและอยู่ในตำแหน่งที่แม่นยำในขณะที่เข็มโพรบสัมผัสกับอุปกรณ์
หน้าที่หลักคือการจับเวเฟอร์หรือตัวอย่างให้แน่นในระหว่างการตรวจวัด โดยให้การสนับสนุนที่มั่นคง การดูดซับสุญญากาศที่เชื่อถือได้ ตำแหน่งที่แม่นยำ และตัวเลือกการควบคุมอุณหภูมิสำหรับการทดสอบเซมิคอนดักเตอร์
หัวจับสามารถปรับแต่งให้เหมาะกับเวเฟอร์ขนาดต่างๆ ได้ เช่น2นิ้ว,3นิ้ว,4นิ้ว,6นิ้ว,8นิ้วหรือขนาดพิเศษอื่นๆตามความต้องการของลูกค้า
