 |
คริสตัลเมล็ด SiC โดยเฉพาะอย่างยิ่งที่มีกว้าง 153, 155, 205, 203 และ 208 มม
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 5 |
|---|---|
| ราคา: | undetermined |
|
ข้อมูลรายละเอียด |
|||
| โครงสร้างคริสตัล: | 4H, 6H, 3C (ทั่วไปมากที่สุด: 4H สำหรับอุปกรณ์พลังงาน) | ความแข็ง (Mohs): | 9.2-9.6 |
|---|---|---|---|
| การเรียนรู้: | (0001) Si-face หรือ C-face | ความต้านทาน: | 10²-10⁵ (กึ่งฉูด) Ω·ซม. |
| เน้น: | คริสตัลเมล็ด SiC,คริสตัลเม็ด SiC กว้าง 208Mm,ความแข็งแกร่ง โมห์ส 9.2 SiC เมล็ดคริสตัล |
||
รายละเอียดสินค้า

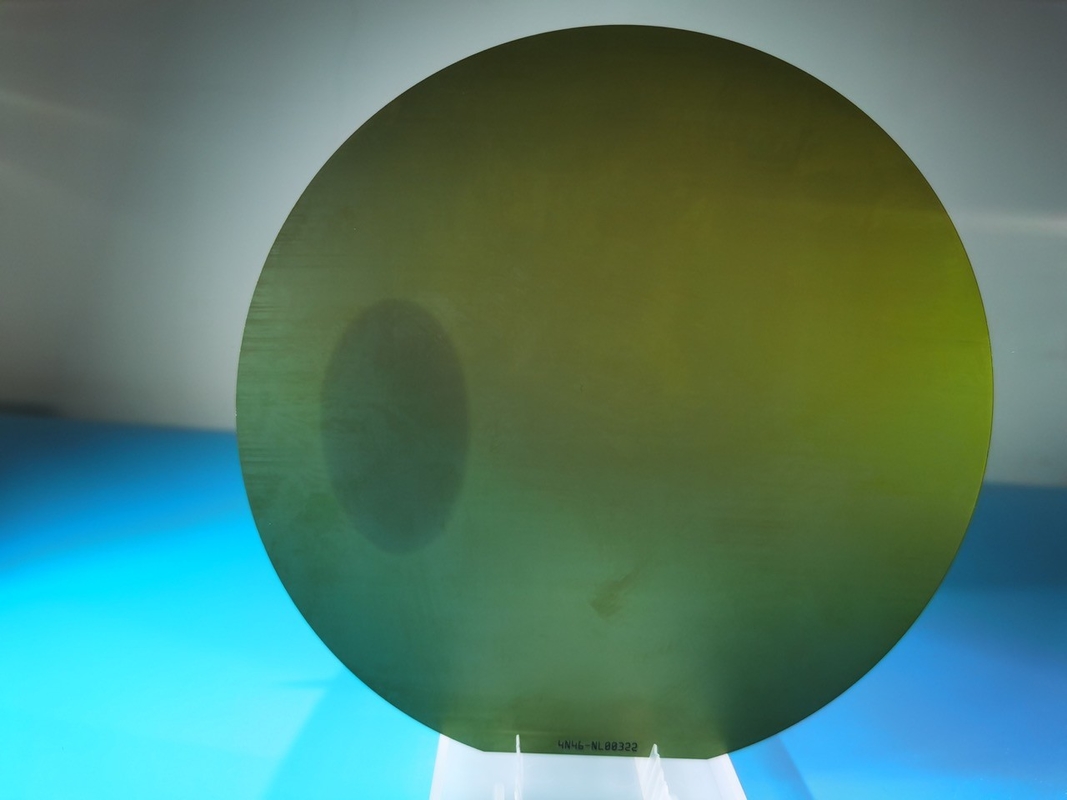

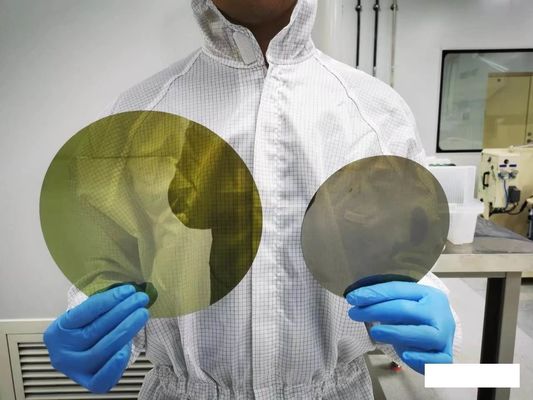

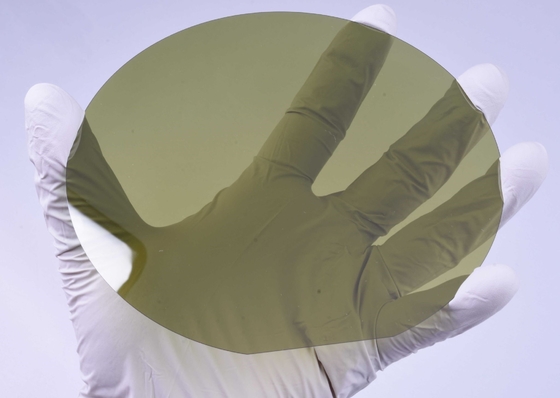

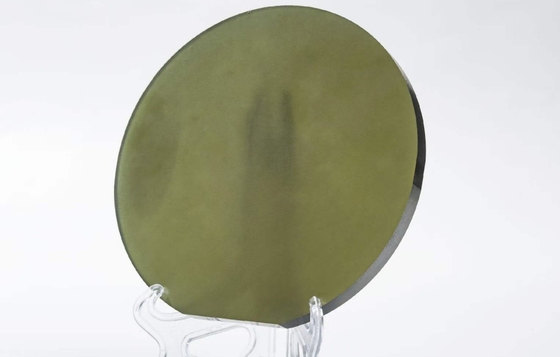

คริสตัลเมล็ด SiC โดยเฉพาะอย่างยิ่งคริสตัลที่มีกว้าง 153, 155, 205, 203 และ 208 mm
สรุปของคริสตัลเมล็ด SiC
คริสตัลเมล็ด SiC เป็นคริสตัลขนาดเล็กที่มีแนวโน้มคริสตัลเดียวกันกับคริสตัลที่ต้องการการตั้งทิศทางของคริสตัลเมล็ดพันธุ์ที่แตกต่างกัน จะทําให้เกิดคริสตัลเดี่ยวที่มีทิศทางที่แตกต่างกันโดยอ้างอิงจากการใช้งานของมัน คริสตัลเมล็ดสามารถแบ่งเป็นเมล็ดคริสตัลเดียวที่ดึงมาจาก CZ (Czochralski) เมล็ดที่หลอมจากโซนเมล็ดเมล็ด sapphire และเมล็ด SiC
วัสดุ SiC มีข้อดี เช่น ช่องแดนกว้าง, ความสามารถในการนําไฟสูง, ความแข็งแรงของสนามการแยกแยกที่สําคัญสูง, และความเร็วการเคลื่อนไหวอิเล็กตรอนที่อิ่มสูงทําให้พวกเขามีความหวังมากในการผลิตครึ่งตัวนํา.
คริสตัลเมล็ด SiC มีบทบาทสําคัญในอุตสาหกรรมครึ่งประสาท และกระบวนการเตรียมของพวกมันมีความสําคัญต่อคุณภาพคริสตัลและประสิทธิภาพการเติบโตการเลือกและเตรียมคริสตัลเมล็ด SiC ที่เหมาะสมเป็นพื้นฐานสําหรับการเติบโตของคริสตัล SiCวิธีการปลูกและกลยุทธ์การควบคุมที่แตกต่างกัน มีผลต่อคุณภาพและผลงานของคริสตัลโดยตรงการวิจัยคุณสมบัติทางอุณหภูมิและกลไกการเติบโตของคริสตัลเมล็ด SiC ช่วยให้กระบวนการผลิตดีที่สุดเพิ่มคุณภาพและผลิตของคริสตัล
ตารางคุณสมบัติของคริสตัลเมล็ด SiC
| อสังหาริมทรัพย์ | คุ้มค่า / คําอธิบาย | หน่วย / หมายเหตุ |
| โครงสร้างคริสตัล | 4H, 6H, 3C (ทั่วไปที่สุด: 4H สําหรับอุปกรณ์พลังงาน) | โพลีไทป์แตกต่างกันตามลําดับการเรียง |
| ปริมาตรของเกต | a=3.073Å, c=10.053Å (4H-SiC) | ระบบหกเหลี่ยม |
| ความหนาแน่น | 3.21 | g/cm3 |
| จุดละลาย | 3100 (sublimes) | °C |
| ความสามารถในการนําความร้อน | 490 (?? c) 390 (?? c) (4H-SiC) | W/(m·K) |
| การขยายความร้อน | 4.2×10−6 (?? c), 4.68×10−6 (?? c) | K−1 |
| ช่องว่างวงจร | 3.26 (4H), 3.02 (6H), 2.36 (3C) | eV / 300K |
| ความแข็ง (Mohs) | 9.2-9.6 | อันดับสองหลังจากเพชร |
| อัตราการหด | 2.65 633nm (4H-SiC) | |
| คอนสแตนตรอัดไฟฟ้า | 9.66 (?? c), 10.03 (?? c) (4H-SiC) | 1MHz |
| สนามการแยก | ~3×106 | V/cm |
| ความเคลื่อนไหวของอิเล็กตรอน | 900-1000 (4H) | cm2/(V·s) |
| การเคลื่อนไหวในหลุม | 100-120 (4H) | cm2/(V·s) |
| ความหนาแน่นของการหักตัว | <103 (เมล็ดพันธุ์การค้าที่ดีที่สุด) | cm−2 |
| ความหนาแน่นของไมโครไพ | < 0.1 (ความทันสมัย) | cm−2 |
| มุมตัด | โดยทั่วไป 4° หรือ 8° ไปยัง <11-20> | สําหรับการกําหนดระยะ |
| กว้าง | 153 มิลลิเมตร 155 มิลลิเมตร 203 มิลลิเมตร | ความพร้อมทางการค้า |
| ความหยาบคายของพื้นผิว | < 0.2nm (พร้อมสําหรับการฉีด) | Ra (การเคลือบระดับอะตอม) |
| การเรียนรู้ | (0001) Si-face หรือ C-face | ส่งผลต่อการเติบโตของกระดูก |
| ความต้านทาน | 102-105 (ครึ่งกันไฟ) | Ω·cm |
วิธีการขนย้ายปายทางกายภาพ (PVT)
โดยปกติ, กระจก SiC ตัวเดียวถูกผลิตโดยใช้วิธีการขนส่งควายทางกายภาพ (PVT). กระบวนการนี้เกี่ยวข้องกับการวาง SiC ขนาดผงที่ด้านล่างของกราฟิตโดยมีคริสตัลเมล็ด SiC ตั้งอยู่ด้านบนผงกราฟิตถูกทําความร้อนจนถึงอุณหภูมิการปรับปรุง SiC ทําให้ผง SiC ละลายเป็นระเหย เช่น Si steam, Si2C และ SiC2ภายใต้อิทธิพลของอุณหภูมิแกนแกนก๊าซเหล่านี้ขึ้นไปทางด้านบนของกระบวนการ, ที่พวกเขาบดลงบนผิวของคริสตัลเมล็ด SiC, การสร้างคริสตัล SiC เดียว.
ปัจจุบัน กว้างของคริสตัลเมล็ดที่ใช้สําหรับการเติบโตของคริสตัลเดียว SiC ต้องตรงกับคริสตัลเป้าหมายคริสตัลเมล็ดพืชถูกติดต่อกับตัวถือเมล็ดพืชที่ด้านบนของหมึก โดยใช้ยาแน่นอย่างไรก็ตาม ปัญหา เช่น ความแม่นยําในการแปรรูปผิวของตัวถือเมล็ด และความเหมือนกันของการใช้ยาแน่น สามารถนําไปสู่การสร้างรูที่บริเวณการต่อต้านยาแน่นส่งผลให้เกิดความบกพร่องในช่องว่างทรงหกเหลี่ยม.
เพื่อแก้ปัญหาของความหนาแน่นของชั้นผูกพัน บริษัทและสถาบันวิจัยได้เสนอวิธีแก้ปัญหาต่างๆ รวมถึงการปรับปรุงความเรียบของแผ่นกราฟิตเพิ่มความเท่าเทียมกันของความหนาของฟิล์มติดแม้ว่าความพยายามเหล่านี้, ปัญหาเกี่ยวกับความหนาแน่นของชั้นติดต่อยังคงอยู่, และมีความเสี่ยงของการแยกกระจกเมล็ด.การแก้ไขที่เกี่ยวข้องกับการผูกกับกระดาษกราฟิตที่ซ้อนกับด้านบนของกระบอกได้ถูกดําเนินการ, แก้ปัญหาความหนาแน่นของชั้นผูกพันได้อย่างมีประสิทธิภาพ และป้องกันการแยกกระจกเมล็ด
คําถามและคําตอบ
Q: ปัจจัยใดที่ส่งผลต่อคุณภาพของคริสตัลเมล็ด SiC?
A:1.ความสมบูรณ์แบบแบบคริสตัล
2.การควบคุมพอลิไทป์
3.คุณภาพพื้นผิว
4.คุณสมบัติทางความร้อน/กลไก
5.สารประกอบเคมี
6.ปริมาตรทางกณิตศาสตร์
7.ปัจจัยที่เกิดจากกระบวนการ
8.ข้อจํากัดทางการวัด
ผลิตภัณฑ์อื่น ๆ ที่เกี่ยวข้อง
