รายละเอียดสินค้า:

สถานที่กำเนิด: จีน
ชื่อแบรนด์: ZMSH
หมายเลขรุ่น: 2”/3”/4”/6“/8”

การชำระเงิน:

จำนวนสั่งซื้อขั้นต่ำ: 2
ราคา: 200 USD
Packaging Details: custom cartons
Delivery Time: 2-3 weeks
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: โดยกรณี
ราคาถูกที่สุด ติดต่อ

ข้อมูลรายละเอียด

วัสดุ: LiNbO3 เส้นผ่าศูนย์กลาง/ขนาด: 2”/3”/4”/6“/8”
Cutting Angle: X/Y/Z etc TTV: <3μm
Bow: -30 Warp: <40μm
เน้น:

2 นิโบตลิตยูมในไอโซเลเตอร์

,

4 นิโบตลิตยูมในไอโซเลเตอร์

,

8 นิ้วลิเดียมไนโอเบทบนไอโซเลเตอร์

รายละเอียดสินค้า

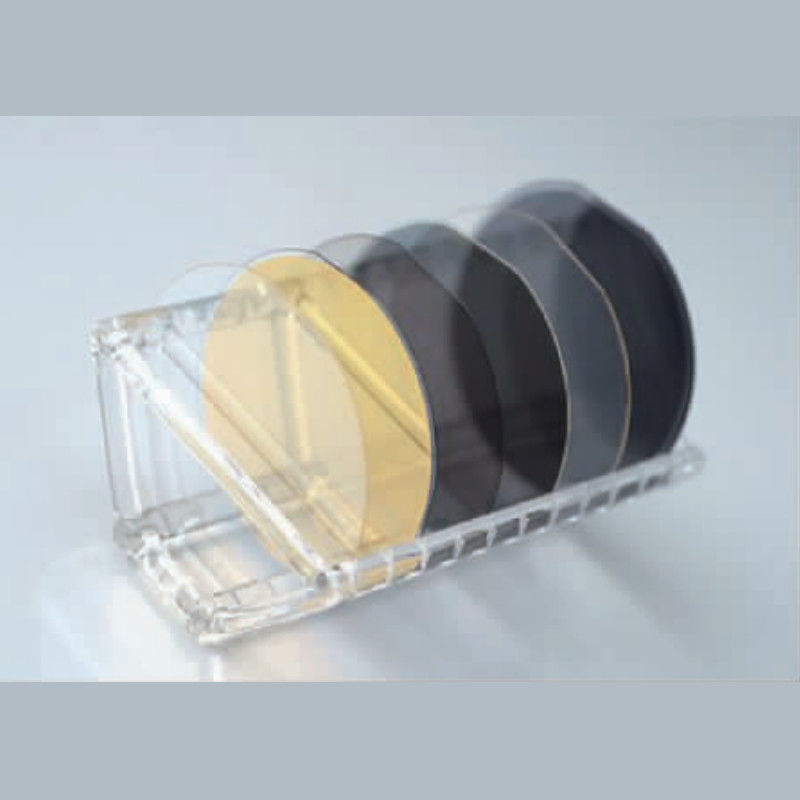

แผ่นเวเฟอร์ LNOI (ลิเธียมไนโอเบตบนฉนวน) 2/3/4/6/8 นิ้ว ซิลิคอน/LN Substrate

บทนำแผ่นเวเฟอร์ LNOI

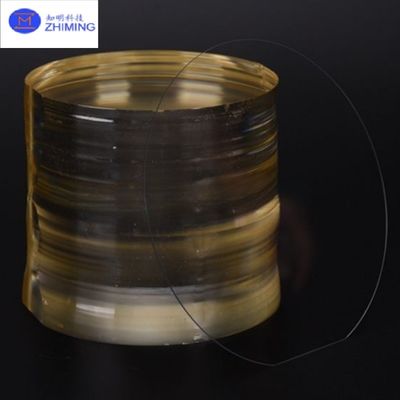

แผ่นเวเฟอร์ LNOI (ลิเธียมไนโอเบตบนฉนวน) เป็นวัสดุที่ทันสมัยซึ่งใช้ในการพัฒนาอุปกรณ์โฟโตนิกและควอนตัมขั้นสูง แผ่นเวเฟอร์เหล่านี้ถูกผลิตขึ้นโดยการยึดติดชั้นบางๆ ของลิเธียมไนโอเบต (LiNbO₃) เข้ากับพื้นผิวฉนวน โดยทั่วไปคือซิลิคอน ผ่านกระบวนการพิเศษ เช่น การปลูกถ่ายไอออนและการยึดติดแผ่นเวเฟอร์ แผ่นเวเฟอร์ LNOI ได้รับคุณสมบัติทางแสงและเพียโซอิเล็กทริกที่ยอดเยี่ยมของลิเธียมไนโอเบต ทำให้เป็นสิ่งจำเป็นสำหรับการใช้งานที่มีประสิทธิภาพสูงในด้านออปติกแบบบูรณาการ โทรคมนาคม และเทคโนโลยีควอนตัม บทความนี้จะสำรวจหลักการพื้นฐาน การใช้งานหลัก และคำถามที่พบบ่อยเกี่ยวกับแผ่นเวเฟอร์ LNOI



LNOI วาเฟอร์ ไลธีียมไนโอเบท บนไอโซเลเตอร์ 2/3/4/6/8 นิ้ว LN หน่วย 0LNOI วาเฟอร์ ไลธีียมไนโอเบท บนไอโซเลเตอร์ 2/3/4/6/8 นิ้ว LN หน่วย 1






หลักการผลิตแผ่นเวเฟอร์ LNOI:

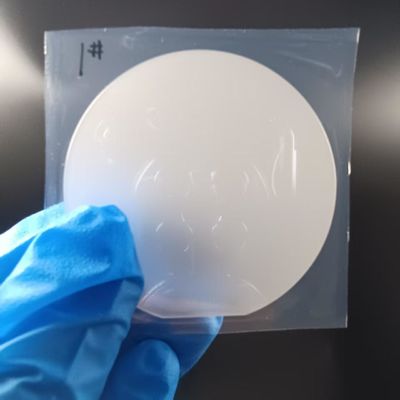

กระบวนการสร้างแผ่นเวเฟอร์ LNOI นั้นซับซ้อนและเกี่ยวข้องกับขั้นตอนสำคัญหลายขั้นตอนเพื่อให้แน่ใจว่าผลิตภัณฑ์ขั้นสุดท้ายมีคุณภาพและฟังก์ชันการทำงานสูง นี่คือรายละเอียดของขั้นตอนหลัก:



LNOI วาเฟอร์ ไลธีียมไนโอเบท บนไอโซเลเตอร์ 2/3/4/6/8 นิ้ว LN หน่วย 2





  1. การปลูกถ่ายไอออน:
    กระบวนการผลิตเริ่มต้นด้วยคริสตัลลิเธียมไนโอเบตจำนวนมาก ไอออนฮีเลียม (He) พลังงานสูงจะถูกปลูกถ่ายลงบนพื้นผิวของคริสตัล พลังงานและความลึกของไอออนจะกำหนดความหนาของชั้นลิเธียมไนโอเบต การปลูกถ่ายไอออนนี้สร้างระนาบที่เปราะบางภายในคริสตัล ซึ่งสามารถแยกออกได้ในระหว่างขั้นตอนต่อมาของกระบวนการเพื่อให้ได้ฟิล์มลิเธียมไนโอเบตบางคุณภาพสูง

  2. การยึดติดกับพื้นผิว:
    เมื่อกระบวนการปลูกถ่ายไอออนเสร็จสิ้น ชั้นลิเธียมไนโอเบต (ซึ่งอ่อนตัวลงด้วยไอออน) จะถูกยึดติดกับพื้นผิวฉนวน โดยทั่วไปคือซิลิคอน ทำได้โดยใช้เทคนิคการยึดติดแผ่นเวเฟอร์โดยตรง โดยที่พื้นผิวจะถูกกดเข้าด้วยกันที่แรงดันและอุณหภูมิสูง พันธะที่เกิดขึ้นจะสร้างอินเทอร์เฟซที่เสถียรระหว่างชั้นลิเธียมไนโอเบตบางๆ และพื้นผิวรองรับ

  3. การอบอ่อนและการแยกชั้น:
    หลังจากการยึดติด แผ่นเวเฟอร์จะผ่านกระบวนการอบอ่อน ซึ่งช่วยซ่อมแซมความเสียหายที่เกิดจากการปลูกถ่ายไอออน ขั้นตอนการอบอ่อนยังช่วยส่งเสริมการแยกชั้นบนสุดของลิเธียมไนโอเบตออกจากคริสตัลจำนวนมาก ซึ่งส่งผลให้เกิดชั้นลิเธียมไนโอเบตบางคุณภาพสูงบนพื้นผิว ซึ่งจำเป็นสำหรับการใช้งานต่างๆ ด้านโฟโตนิกและควอนตัม

  4. การขัดเงาเชิงกลเคมี (CMP):
    เพื่อให้ได้คุณภาพพื้นผิวและความเรียบตามที่ต้องการ แผ่นเวเฟอร์จะผ่านการขัดเงาเชิงกลเคมี (CMP) CMP จะทำให้พื้นผิวเรียบขึ้น ทำให้มั่นใจได้ว่าแผ่นเวเฟอร์ขั้นสุดท้ายตรงตามข้อกำหนดที่เข้มงวดสำหรับการใช้งานในอุปกรณ์โฟโตนิกประสิทธิภาพสูง ขั้นตอนนี้มีความสำคัญอย่างยิ่งในการรับประกันประสิทธิภาพทางแสงที่ดีที่สุดและลดข้อบกพร่อง




ข้อมูลจำเพาะของแผ่นเวเฟอร์ LNOI





วัสดุ ออปติคอล เกรด LiNbO3 เวเฟอร์
คูรี อุณหภูมิ 1142±0.7℃
การตัด มุม X/Y/Z ฯลฯ
เส้นผ่านศูนย์กลาง/ขนาด 2”/3”/4”/6"/8”
Tol(±) <0.20 มม. ±0.005 มม.
ความหนา 0.18~0.5 มม. หรือมากกว่า
หลัก แบน 16 มม./22 มม./32 มม.
TTV <3μม.
โค้ง -30<โค้ง<30
การบิดเบือน <40μม.
การวางแนว แบน มีทั้งหมด
พื้นผิว ชนิด ขัดเงาด้านเดียว (SSP)/ขัดเงาสองด้าน (DSP)
ขัดเงา ด้าน Ra <0.5nm
S/D 20/10
ขอบ เกณฑ์ R=0.2 มม. ชนิด C หรือ Bullnose
คุณภาพ ปราศจากรอยแตก (ฟองอากาศและการรวมตัว)
ออปติคอล เจือ Mg/Fe/Zn/MgO ฯลฯ สำหรับ LN เกรดออปติคอล< เวเฟอร์ต่อคำขอ
เวเฟอร์ พื้นผิว เกณฑ์ ดัชนีการหักเหของแสง No=2.2878/Ne=2.2033 @ความยาวคลื่น 632nm/วิธีตัวเชื่อมต่อปริซึม
การปนเปื้อน, ไม่มี
อนุภาค c>0.3μ m <=30
รอยขีดข่วน, การบิ่น ไม่มี
ข้อบกพร่อง ไม่มีรอยแตกที่ขอบ รอยขีดข่วน รอยเลื่อย รอยเปื้อน
บรรจุภัณฑ์ จำนวน/กล่องเวเฟอร์ 25 ชิ้นต่อกล่อง






การใช้งานแผ่นเวเฟอร์ LNOI:
แผ่นเวเฟอร์ LNOI ใช้ในสาขาต่างๆ โดยเฉพาะอย่างยิ่งในสาขาที่ต้องการคุณสมบัติของวัสดุขั้นสูงสำหรับการใช้งานด้านโฟโตนิก ควอนตัม และความเร็วสูง ด้านล่างนี้คือพื้นที่สำคัญที่แผ่นเวเฟอร์ LNOI เป็นสิ่งจำเป็น:



LNOI วาเฟอร์ ไลธีียมไนโอเบท บนไอโซเลเตอร์ 2/3/4/6/8 นิ้ว LN หน่วย 3

  1. ออปติกแบบบูรณาการ:
    แผ่นเวเฟอร์ LNOI ใช้กันอย่างแพร่หลายในออปติกแบบบูรณาการ ซึ่งทำหน้าที่เป็นรากฐานสำหรับอุปกรณ์โฟโตนิก เช่น ตัวปรับเปลี่ยน คลื่นนำ และตัวสะท้อน อุปกรณ์เหล่านี้มีความสำคัญอย่างยิ่งในการจัดการแสงในระดับวงจรรวม ทำให้สามารถส่งข้อมูลความเร็วสูง การประมวลผลสัญญาณ และการใช้งานทางแสงขั้นสูง

  2. โทรคมนาคม:
    แผ่นเวเฟอร์ LNOI มีบทบาทสำคัญในด้านโทรคมนาคม โดยเฉพาะอย่างยิ่งในระบบการสื่อสารด้วยแสง ใช้เพื่อสร้างตัวปรับเปลี่ยนแสง ซึ่งเป็นส่วนประกอบสำคัญสำหรับเครือข่ายใยแก้วนำแสงความเร็วสูง คุณสมบัติทางไฟฟ้า-ออปติกที่ยอดเยี่ยมของ LNOI ช่วยให้สามารถปรับแสงได้อย่างแม่นยำที่ความถี่สูง ซึ่งจำเป็นสำหรับระบบการสื่อสารสมัยใหม่

  3. การคำนวณควอนตัม:
    แผ่นเวเฟอร์ LNOI เป็นวัสดุในอุดมคติสำหรับเทคโนโลยีควอนตัมเนื่องจากความสามารถในการสร้างคู่โฟตอนที่พันกัน ซึ่งจำเป็นสำหรับการกระจายคีย์ควอนตัม (QKD) และการเข้ารหัสลับควอนตัม การรวมเข้ากับระบบการคำนวณควอนตัมช่วยให้สามารถพัฒนาวงจรโฟโตนิกขั้นสูง ซึ่งมีความสำคัญต่ออนาคตของการคำนวณควอนตัมและเทคโนโลยีการสื่อสาร

  4. เทคโนโลยีการตรวจจับ:
    แผ่นเวเฟอร์ LNOI ยังใช้ในการใช้งานการตรวจจับด้วยแสงและเสียง ความสามารถของแผ่นเวเฟอร์ในการโต้ตอบกับทั้งแสงและเสียงทำให้มีคุณค่าสำหรับเซ็นเซอร์ที่ใช้ในการวินิจฉัยทางการแพทย์ การตรวจสอบสิ่งแวดล้อม และการทดสอบทางอุตสาหกรรม ความไวและความเสถียรสูงช่วยให้มั่นใจได้ถึงการวัดที่แม่นยำ ทำให้เป็นสิ่งจำเป็นในสาขาเหล่านี้




คำถามที่พบบ่อยของแผ่นเวเฟอร์ LNOI

  1. แผ่นเวเฟอร์ LNOI ทำมาจากอะไร?
    แผ่นเวเฟอร์ LNOI ประกอบด้วยชั้นบางๆ ของลิเธียมไนโอเบต (LiNbO₃) ที่ยึดติดกับพื้นผิวฉนวน โดยทั่วไปคือซิลิคอน ชั้นลิเธียมไนโอเบตมีคุณสมบัติทางแสงและเพียโซอิเล็กทริกที่ยอดเยี่ยม ทำให้เหมาะสำหรับการใช้งานที่มีประสิทธิภาพสูงต่างๆ

  2. แผ่นเวเฟอร์ LNOI แตกต่างจากแผ่นเวเฟอร์ SOI อย่างไร?
    ในขณะที่แผ่นเวเฟอร์ LNOI และ SOI ประกอบด้วยฟิล์มบางที่ยึดติดกับพื้นผิวฉนวน LNOI ใช้ลิเธียมไนโอเบตเป็นวัสดุฟิล์มบาง ในขณะที่แผ่นเวเฟอร์ SOI ใช้ซิลิคอน ลิเธียมไนโอเบตมีคุณสมบัติทางแสงที่ไม่เป็นเชิงเส้นที่เหนือกว่า ซึ่งทำให้แผ่นเวเฟอร์ LNOI เหมาะสมกว่าสำหรับการใช้งานเช่น การคำนวณควอนตัมและโฟโตนิกขั้นสูง

  3. ประโยชน์หลักของการใช้แผ่นเวเฟอร์ LNOI คืออะไร?
    ประโยชน์หลักของแผ่นเวเฟอร์ LNOI ได้แก่ สัมประสิทธิ์ไฟฟ้า-ออปติกสูง ซึ่งช่วยให้การปรับแสงมีประสิทธิภาพ รวมถึงความแข็งแรงทางกล ซึ่งช่วยให้มั่นใจได้ถึงความเสถียรในระหว่างการทำงานของอุปกรณ์ คุณสมบัติเหล่านี้ทำให้แผ่นเวเฟอร์ LNOI เหมาะสำหรับการใช้งานทางแสงและควอนตัมความเร็วสูง
