โฟมควาตซ์ออปติกส์แบบไม่เรียบร้อย
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
| Model Number: | Optical Windows |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 2 |
|---|---|
| ราคา: | 10 USD |
| Packaging Details: | custom cartons |
| เวลาการส่งมอบ: | 2-3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T |
| Supply Ability: | By case |
|
ข้อมูลรายละเอียด |
|||
| Material: | Fused silica (JGS1, JGS2) | Shape types: | Elliptical, polygon, arc, stepped, notched |
|---|---|---|---|
| Size tolerance: | ±0.05 mm or better(customizable) | Thickness range: | 0.5 mm – 10 mm (customizable) |
| Surface roughness: | <10 Å RMS(customizable) | Surface flatness: | λ/10 @ 632.8 nm(customizable) |
| เน้น: | หน้าต่างออปติกควาร์ทซ์ทรงไม่เรียบร้อย,หน้าต่างออปติกควาร์ทซ์ทรงไม่ปกติตามสั่ง |
||
รายละเอียดสินค้า
หน้าต่างออปติคอลควอตซ์รูปทรงผิดปกติแบบกำหนดเอง Viewports ฟิวส์ซิลิกาความแม่นยำสูง
ภาพรวม ของหน้าต่างออปติคอลควอตซ์

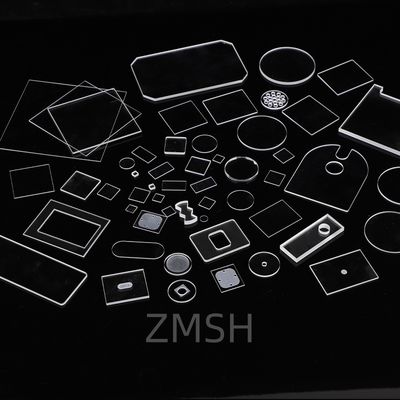

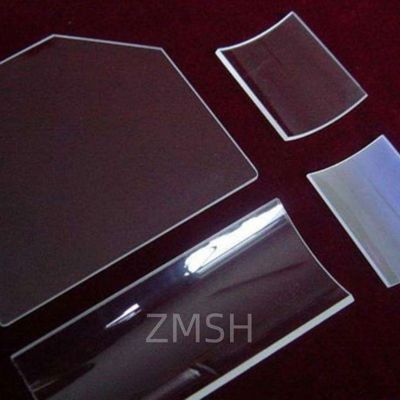

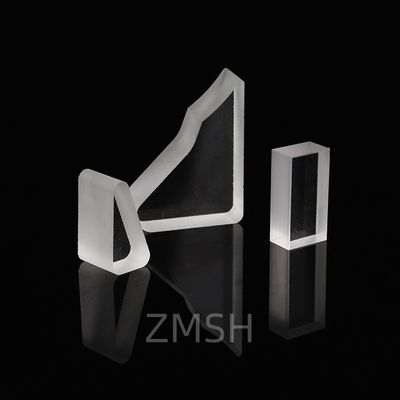

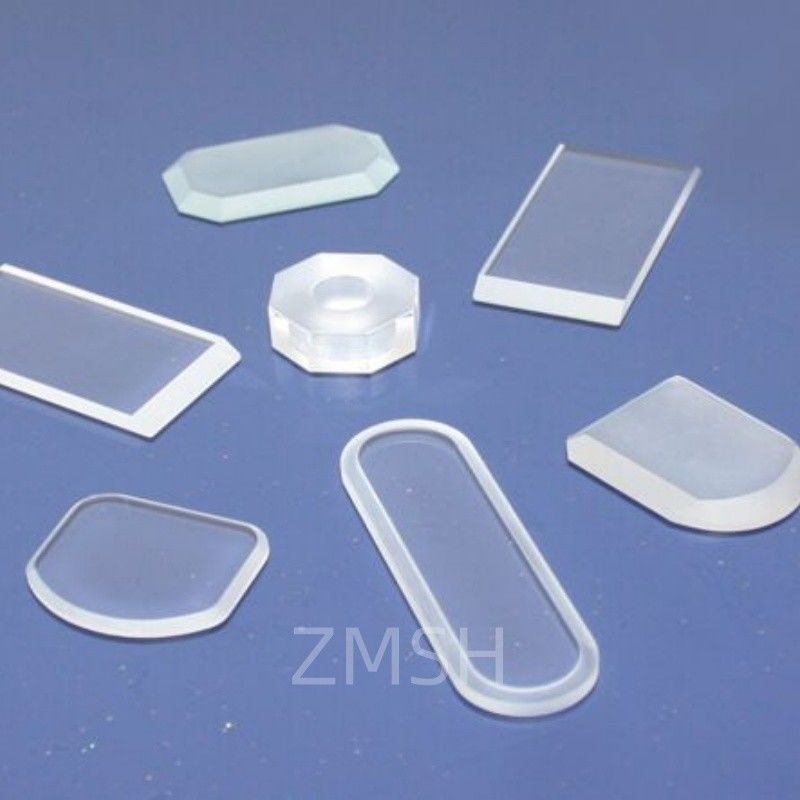

หน้าต่างกระจกควอตซ์รูปทรงผิดปกติเป็นส่วนประกอบทางแสงที่ออกแบบเองซึ่งผลิตจากซิลิกาหลอมบริสุทธิ์สูง ซึ่งแตกต่างจากแผ่นหน้าต่างทรงกลมหรือสี่เหลี่ยมมาตรฐาน หน้าต่างพิเศษเหล่านี้มาในรูปแบบที่กำหนดเอง เช่น รูปทรงวงรี, รูปหลายเหลี่ยม, ขอบโค้ง, ขั้นบันได หรือรูปทรงบาก พวกมันถูกออกแบบมาสำหรับระบบที่ต้องการการส่งผ่านแสงผ่านส่วนต่อประสานทางกลไกหรือตัวเรือนที่ไม่เป็นไปตามมาตรฐาน โดยให้การส่งผ่านแสง UV–IR สูง, ทนความร้อน และทนทานต่อสารเคมี
หน้าต่างเหล่านี้มีความจำเป็นในเครื่องมือวัดทางแสงที่ทันสมัย, ชุดประกอบอากาศยาน, อุปกรณ์ถ่ายภาพทางการแพทย์ และแพลตฟอร์มเลเซอร์ ซึ่งความต้องการด้านการออกแบบทางกลไกนั้นเกินกว่าออปติกแบบแบนเรียบง่าย ด้วยความเรียบของพื้นผิวที่ดีเยี่ยม, การหักเหของแสงต่ำ และความคลาดเคลื่อนของมิติที่แคบ หน้าต่างควอตซ์รูปทรงผิดปกติรองรับทั้งความแม่นยำในการทำงานและความน่าเชื่อถือในระยะยาวในสภาพแวดล้อมที่รุนแรง
หลักการผลิต ของหน้าต่างออปติคอลควอตซ์
การผลิตหน้าต่างกระจกควอตซ์รูปทรงผิดปกติเกี่ยวข้องกับกระบวนการหลักดังต่อไปนี้:
-
การเลือกวัสดุ
บล็อกซิลิกาหลอม (มักจะเป็น JGS1 หรือเทียบเท่า) ถูกเลือกตามข้อกำหนด UV–VIS–IR และข้อกำหนดความบริสุทธิ์ อาจใช้ควอตซ์สังเคราะห์สำหรับความต้องการ UV ลึก -
การตัด CNC และการขึ้นรูปด้วย Waterjet
เครื่องมือ CNC ขั้นสูงหรือเครื่องมือ Waterjet แบบขัดสีจะขึ้นรูปกระจกดิบให้เป็นรูปทรงที่ซับซ้อน ซึ่งช่วยให้สามารถผลิตรูปทรงที่ไม่สมมาตร, ช่องเจาะภายใน หรือการออกแบบแบบลบมุมโดยไม่กระทบต่อความสมบูรณ์ของวัสดุ -
การเจียรขอบและการปรับผิวให้เรียบ
หลังจากการขึ้นรูป กระจกจะผ่านการเจียรละเอียดเพื่อปรับแต่งขอบ, ปรับปรุงความปลอดภัย และเตรียมพร้อมสำหรับการขัดเงาทางแสง -
การขัดเงาความแม่นยำ
เทคนิคการขัดเงาทางแสงถูกนำไปใช้เพื่อให้ได้ความเรียบของพื้นผิว λ/10 หรือดีกว่า และเพื่อลดการกระเจิงหรือการดูดกลืนแสง สามารถใช้การขัดเงาทั้งด้านเดียวและสองด้านได้ขึ้นอยู่กับข้อกำหนด -
การทำความสะอาดและการควบคุมคุณภาพ
แต่ละชิ้นจะถูกทำความสะอาดด้วยคลื่นเสียงความถี่สูง, ตรวจสอบภายใต้เครื่องวัดการแทรกสอดและกล้องจุลทรรศน์ และวัดความสม่ำเสมอของความหนาและความแม่นยำเชิงมุม
ข้อมูลจำเพาะทั่วไป ของหน้าต่างออปติคอลควอตซ์
| พารามิเตอร์ | ช่วงค่า |
|---|---|
| วัสดุ | ซิลิกาหลอม (JGS1, JGS2, เกรด UV) |
| ประเภทรูปร่าง | วงรี, รูปหลายเหลี่ยม, โค้ง, ขั้นบันได, บาก |
| ความคลาดเคลื่อนของขนาด | ±0.05 มม. หรือดีกว่า (ปรับแต่งได้) |
| ช่วงความหนา | 0.5 มม. – 10 มม. (ปรับแต่งได้) |
| ความหยาบของพื้นผิว | <10 Å RMS (ปรับแต่งได้) |
| ความเรียบของพื้นผิว | λ/10 @ 632.8 nm (ปรับแต่งได้) |
| ความขนาน | <30 arcsec (ปรับแต่งได้) |
| ช่วงการส่งผ่าน | 185–2500 nm |
| ตัวเลือกการเคลือบ | AR, HR, ไดอิเล็กทริก, DLC |
การใช้งาน ของหน้าต่างออปติคอลควอตซ์
-
ระบบเลเซอร์แบบกำหนดเอง
ผสานรวมเข้ากับตัวเรือนเลเซอร์ได้อย่างราบรื่นด้วยพอร์ตหรือรูปทรงการปล่อยที่ไม่เป็นไปตามมาตรฐาน -
อุปกรณ์สเปกโทรสโกปีและถ่ายภาพ
ปกป้องออปติกที่ละเอียดอ่อนในเครื่องสแกนทางการแพทย์และเครื่องวิเคราะห์อุตสาหกรรม -
การบินและอวกาศและดาวเทียม
ใช้เป็นฝาครอบป้องกันสำหรับกล้อง, เซ็นเซอร์ หรือโฟโตดีเทคเตอร์ในโมดูลขนาดกะทัดรัด -
การวิจัยทางวิทยาศาสตร์
เปิดใช้งานการเข้าถึงทางแสงในห้องทดลองหรือไครโอสแตทแบบกำหนดเอง -
เครื่องจักรเซมิคอนดักเตอร์
มี viewports และหน้าต่างแยกในเครื่องมือสร้างรูปแบบและการสะสมความแม่นยำสูง
คำถามที่พบบ่อย ของหน้าต่างออปติคอลควอตซ์
Q1: รูปทรงผิดปกติสามารถส่งผลกระทบต่อประสิทธิภาพทางแสงได้หรือไม่
A: ไม่ หากผลิตอย่างถูกต้อง รูปทรงของหน้าต่างจะไม่เปลี่ยนแปลงการส่งผ่านแสง ตราบใดที่ข้อกำหนดพื้นผิวทางแสงเป็นไปตามนั้น
Q2: หน้าต่างเหล่านี้เข้ากันได้กับการเคลือบหรือไม่
A: ใช่ สามารถใช้การเคลือบ AR, HR และไดอิเล็กทริกกับรูปทรงผิดปกติได้โดยใช้การมาสก์หรือกระบวนการหุ่นยนต์
Q3: ขนาดคุณสมบัติที่เล็กที่สุดที่คุณสามารถทำได้คืออะไร
A: สามารถทำคุณสมบัติขนาดเล็กถึง 0.2 มม. (เช่น รู, รอยบาก) ได้ขึ้นอยู่กับความหนาและวัสดุ
Q4: คุณมีระบบปรับแต่งตาม CAD หรือไม่
A: แน่นอน เราสามารถทำงานร่วมกับไฟล์ DXF, STEP หรือ SolidWorks เพื่อสร้างรูปทรงที่กำหนดเองได้อย่างแม่นยำ
Q5: สามารถทนต่อสุญญากาศหรืออุณหภูมิสูงได้หรือไม่
A: ใช่ ซิลิกาหลอมมีความเสถียรสูงภายใต้สภาวะ UHV และสามารถจัดการกับอุณหภูมิที่สูงกว่า 1000°C ได้
