กล่องแก้วควอตซ์ CNC เครื่องแปรรูปแผ่นซิลิก้าหลอมไม่ปกติสําหรับระบบออปติกและเลเซอร์
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
| Model Number: | customize |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 2 |
|---|---|
| ราคา: | customize |
| Packaging Details: | custom cartons |
| เวลาการส่งมอบ: | 2-3 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T |
| Supply Ability: | by case |
|
ข้อมูลรายละเอียด |
|||

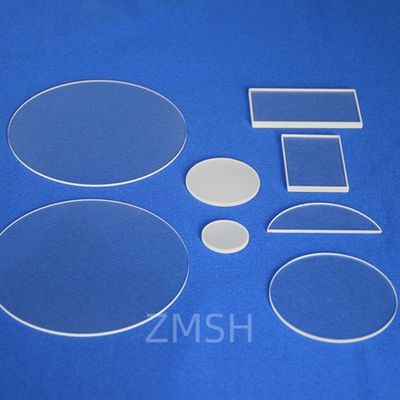

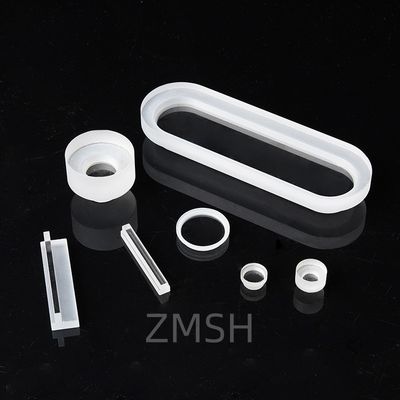

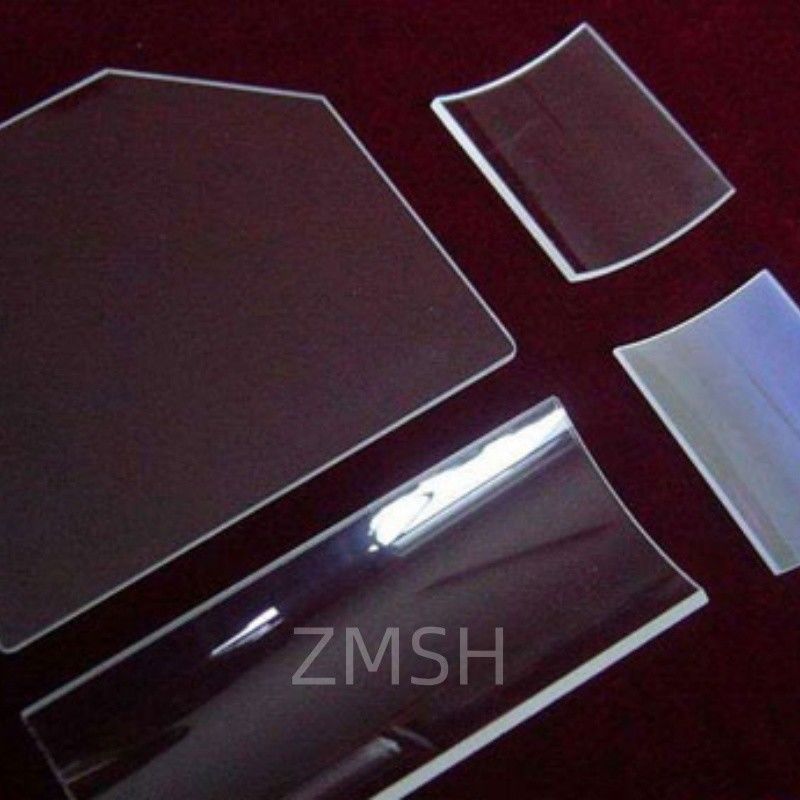

| Material: | Fused silica (JGS1, JGS2, UV-grade) | Shape types: | Elliptical, polygon, arc, stepped, notched |
|---|---|---|---|
| Size tolerance: | ±0.05 mm or better(customizable) | Thickness range: | 0.5 mm – 10 mm (customizable) |
| Surface roughness: | <10 Å RMS(customizable) | Surface flatness: | λ/10 @ 632.8 nm(customizable) |
| เน้น: | แผ่นซิลิก้าหลอมไม่เรียบร้อย,หน้าต่างกระจกควอตซ์ออปติก,หน้าต่างกระจกควอตซ์ CNC |
||
รายละเอียดสินค้า
กระจกแก้วควอตซ์ เครื่อง CNC แผ่นซิลิก้าหลอมไม่เรียบร้อยสําหรับระบบออปติกและเลเซอร์
ภาพรวม
หน้าต่างออปติกซิลิกาหลอมแบบจําเพาะในรูปแบบที่ไม่ปกติถูกออกแบบเพื่อตอบสนองความต้องการทางกลและทางออปติกที่เชี่ยวชาญรูปแบบที่ไม่มาตรฐานเหล่านี้ ระหว่างเส้นโค้งและโอวาลถึงรูปแบบที่ซับซ้อนที่มีรูผ่าน, ความชัดเจนทางแสง และความต้านทานกับสิ่งแวดล้อมที่รุนแรงเป็นสิ่งสําคัญ
ประกอบจากแก้วควอตซ์สังเคราะห์คุณภาพสูง กระจกเหล่านี้มีความทนทานต่อการกระแทกจากความร้อน การทําลายล้างจากแสง UV และการกัดเคมีอย่างดีเยี่ยมความสามารถในการส่งแสงผ่านช่วงความสว่างที่กว้างขวาง และยังคงมีความแม่นยําในมิติ ทําให้มันเป็นตัวเลือกที่เหมาะสมสําหรับวิศวกรและนักออกแบบในการสร้างการประกอบแสงตามความต้องการ.
เทคโนโลยีการผลิต
ไม่เหมือนกับออตติกธรรมดา หน้าต่างที่มีรูปร่างไม่ถูกต้องต้องใช้ระยะเวลาในการผลิตที่ยาวนาน
-
การตีความการออกแบบ 3 มิติ
ไฟล์การออกแบบของลูกค้าถูกวิเคราะห์เพื่อความเป็นไปได้ทางออปติกและโครงสร้าง วิเคราะห์องค์ประกอบที่สิ้นสุดสามารถนําไปใช้ในการตรวจสอบความสมบูรณ์แบบทางกล -
การแปรรูปแม่นยํา
เครื่องกํากับ CNC ความเร็วสูง หรือเครื่องตัดน้ําระบายน้ํา ultra-fine ใช้ในการตัดรูปร่างพื้นฐาน รวมถึงรัศมีภายใน, สล็อต, และช่องว่าง -
ปลายขอบและการถอน
การถอนผงด้วยเลเซอร์ หรือการบดผงด้วยเครื่องกล จะกําจัดรอยแตกเล็กน้อย และเตรียมพื้นผิวเพื่อการจัดการที่ปลอดภัยและการติดตามเคลือบ -
ปลายแสง
มีพัดเลืองพิเศษและสูตรสับสับใช้เพื่อรักษาความเรียบร้อยในพื้นผิวที่ไม่เรียบร้อยในขณะที่ลดความคลื่นและความเครียดให้น้อยที่สุด -
การตรวจสอบและการบรรจุ
เครื่องวัดมิติ เครื่องวัดการขัดแย้งทางแสง และ เครื่องวัดสเปคตรเมตร UV-VIS รับรองความตรงกับความอดทนที่สูงของสเปค แต่ละชิ้นถูกทําความสะอาด แพ็คในถุงฟองหรือถุงที่ปิด
ปริมาตรเทคนิคร่วม
| คุณสมบัติ | รายละเอียด |
|---|---|
| สายพัดส่ง | 190 ∼ 2700 nm |
| รูปแบบที่มีอยู่ | ช่องวงโค้ง, ครึ่งจันทร์, สล็อต, กระชับ |
| ขนาดสูงสุด | ขนาดสูงสุด 300 mm (สามารถปรับแต่งได้) |
| ความอดทนความหนา | ± 0.03 มิลลิเมตรทั่วไป |
| คุณภาพพื้นที่ | 10-5 การขุดขีดข่วน (มาตรฐาน MIL-PRF) |
| ประเภทแชมเฟอร์ | C0.2C0.5 มาตรฐาน; อื่น ๆ เป็นตัวเลือก |
การใช้งาน
-
อุปกรณ์วิเคราะห์และห้องปฏิบัติการ
สนับสนุนเส้นทางทางแสงในตัวถือไม่เรียบร้อยสําหรับเครื่องมือ Raman หรือ FTIR -
การถ่ายภาพทางการแพทย์
ทํางานเป็นหน้าต่างสําหรับโมดูลการวินิจฉัยที่ใส่ได้หรือใส่ได้ -
รุ่นแรกของฟอตอนิกส์
ใช้ในการตั้งค่าการทดลองที่ต้องการช่องเปิดที่คอมพัคต์และไม่ตรงเส้น -
ไดโอเดสเลเซอร์และคัพเลอร์ไฟเบอร์
จําหน่ายหน้าต่างออกแบบเพื่อปรับปรุงการจัดสรรรังและการใส่บ้าน -
เทคโนโลยี Vakuum
ปฏิบัติหน้าที่เป็นประตูออฟติกที่ป้องกันการรั่วไหลในห้องว่างที่ไม่เท่าเทียมกันหรือโค้ง
FAQ
Q1: มีวัสดุอื่นๆ นอกจากควอตซ์
ตอบ: ขณะที่ซิลิกาหลอมเป็นสิ่งที่พบได้มากที่สุด โบโรซิลิกาต หรือซาฟฟายร์สามารถนําเสนอสําหรับรูปร่างหรืองบประมาณบางอย่าง
Q2: ผมสามารถได้รับเคลือบกันการสะท้อนบนพื้นผิวโค้งได้หรือไม่?
ตอบ: ครับ ผิวเคลือบ AR ที่สอดคล้องได้ โดยใช้ระบบฝังหลายแกน
Q3: ผลิตภัณฑ์เหล่านี้มีในปริมาณน้อย?
A: เราสนับสนุนทั้งต้นแบบและการผลิตจํานวนมาก MOQ สามารถเริ่มต้นที่ต่ํา 1 ชิ้นสําหรับ R & D
Q4: เวลานําสําหรับชิ้นส่วนผิดปกติคืออะไร?
A: โดยทั่วไป 2 〜 4 สัปดาห์ขึ้นอยู่กับความซับซ้อน, การเสร็จสิ้น, และความต้องการการเคลือบ.
Q5: ผมส่งการออกแบบตามสั่งได้อย่างไร?
ตอบ: เพียงแค่ส่งภาพวาดทางเทคนิค (ในรูปแบบ 2 มิติหรือ 3 มิติ) และข้อตกลงการใช้งาน
