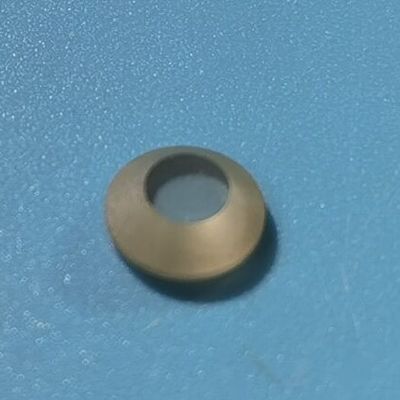

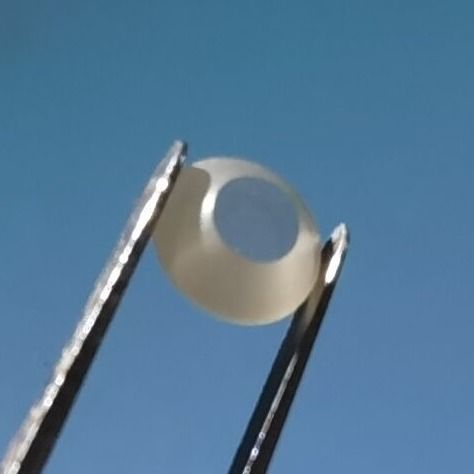

ซิลิคอนคาร์ไบด์ SiC เลนส์ออปติกอล อินฟราเรด & แอพลิเคชั่นเลเซอร์

ซิลิคอนคาร์ไบด์ SiC เลนส์ออปติกอล อินฟราเรด & แอพลิเคชั่นเลเซอร์

ชื่อแบรนด์: ZMSH
เลขรุ่น: ZMSH-SIC-LENS
ปริมาณการสั่งซื้อขั้นต่ำ: 2
รายละเอียดการบรรจุ: กำหนดเอง
เงื่อนไขการจ่ายเงิน: T/T
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
วัสดุ:
สสค
ช่วงเส้นผ่านศูนย์กลาง:
5 มม. - 200 มม. ฯลฯ
ความแม่นยําของพื้นผิว:
λ/10 @ 633 nm
ความขรุขระของพื้นผิว:
<1 นาโนเมตร RMS (หลังจากขัดเงา)
ช่วงการส่งข้อมูล:
0.4 μm - 5 μm (ไม่เคลือบผิว); สูงถึง 15 μmพร้อมการเคลือบ
ค่าสัมประสิทธิ์การขยายความร้อน:
4.0 ×10⁻⁶ /K (25 ° C)
สามารถในการผลิต:
โดยกรณี
เน้น:

เลเซอร์ ซิลิคอน คาร์ไบด์ เลนส์ออปติก

,

เลนส์แสง SiC

,

เลนส์ออฟติกส์ซิลิคอนคาร์บิดอินฟราเรด

คำอธิบายผลิตภัณฑ์

เลนส์ออปติคัลซิลิคอนคาร์ไบด์ (SiC) – การใช้งานอินฟราเรดและเลเซอร์

ภาพรวมผลิตภัณฑ์ของ เลนส์ออปติคัลซิลิคอนคาร์ไบด์ (SiC)

เลนส์ซิลิคอนคาร์ไบด์ (SiC) เป็นส่วนประกอบออปติคัลขั้นสูงที่ออกแบบมาสำหรับสภาพแวดล้อมที่ต้องการความทนทานต่อความร้อนสูง ความแข็งแกร่งเป็นพิเศษ และการส่งผ่านอินฟราเรดที่ดีเยี่ยม เมื่อเทียบกับเลนส์แก้วหรือแซฟไฟร์แบบดั้งเดิม SiC ให้การผสมผสานที่เหนือกว่าของความแข็งแรงเชิงกล ความทนทานต่อการกระแทกจากความร้อน และประสิทธิภาพทางสเปกตรัมที่กว้าง


หลักการผลิต ของ เลนส์ออปติคัลซิลิคอนคาร์ไบด์ (SiC)

เลนส์ SiC ผลิตขึ้นผ่านกระบวนการดังต่อไปนี้:

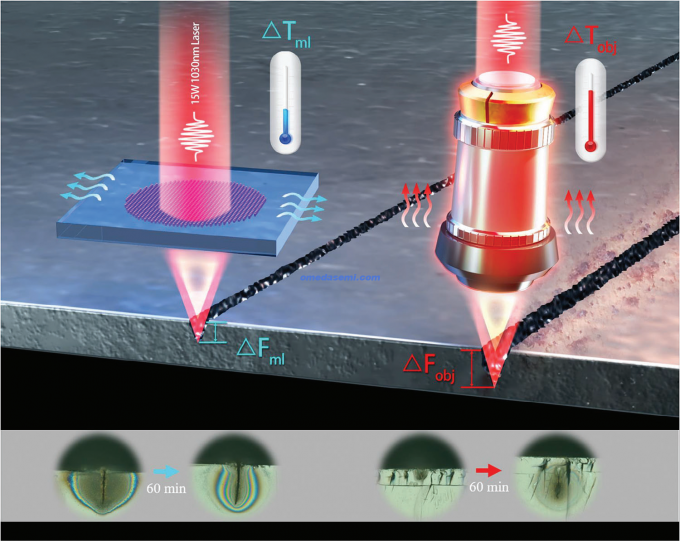

  1. การสังเคราะห์ผงและการเผา图片
    ผง SiC ที่มีความบริสุทธิ์สูงถูกสร้างขึ้นและทำให้หนาแน่นโดยใช้การเผาแบบกดร้อน (HPS) หรือการสะสมไอสารเคมี (CVD) เพื่อให้มั่นใจถึงความหนาแน่นและความบริสุทธิ์สูง

  2. การตัดเฉือนแม่นยำ
    เนื่องจากความแข็งแกร่งของวัสดุที่สูงมาก จึงมีการใช้การเจียรด้วยเพชรที่มีความแม่นยำสูงและการขัดเงา CNC เพื่อให้ได้ความแม่นยำของพื้นผิวออปติคัล (สูงถึง λ/10)

  3. การตกแต่งพื้นผิวและการเคลือบ
    การตกแต่งขั้นสุดท้ายอาจรวมถึงการขัดเงาด้วยพลาสมา การเคลือบ AR (สำหรับแสงอินฟราเรดหรือแสงที่มองเห็นได้) หรือฟิล์มป้องกันเพื่อลดการสะท้อนและเพิ่มความทนทาน





ข้อมูลจำเพาะทางเทคนิค ของ เลนส์ออปติคัลซิลิคอนคาร์ไบด์ (SiC)

พารามิเตอร์ ข้อมูลจำเพาะ
วัสดุ Sintered SiC / CVD SiC
ช่วงเส้นผ่านศูนย์กลาง 5 มม. – 200 มม.
ความแม่นยำของพื้นผิว λ/10 @ 633 nm
ความหยาบของพื้นผิว < 1 nm RMS (หลังจากการขัดเงาพิเศษ)
ช่วงการส่งผ่าน 0.4 μm – 5 μm (ไม่เคลือบ); สูงสุด 15 μm พร้อมการเคลือบ
สัมประสิทธิ์การขยายตัวทางความร้อน 4.0 × 10⁻⁶ /K (25°C)
การนำความร้อน ~ 120 – 200 W/m·K
ความแข็ง ~ 9.5 Mohs
ดัชนีการหักเหของแสง ~ 2.65 @ 1 μm





การใช้งาน ของ เลนส์ออปติคัลซิลิคอนคาร์ไบด์ (SiC)

เลนส์ SiC ใช้ในสภาพแวดล้อมทางแสงที่รุนแรงซึ่งวัสดุอื่นๆ ล้มเหลว:ซิลิคอนคาร์ไบด์ SiC เลนส์ออปติกอล อินฟราเรด & แอพลิเคชั่นเลเซอร์ 1


  • ระบบถ่ายภาพอินฟราเรด (เช่น เซ็นเซอร์ IR ระดับป้องกัน)

  • เลนส์เลเซอร์กำลังสูง (สำหรับเลเซอร์ CO₂ หรือโซลิดสเตต)

  • ระบบอวกาศและอากาศยาน (เนื่องจากทนทานต่อการกระแทกจากความร้อน)

  • อุปกรณ์เซมิคอนดักเตอร์ (เช่น การสัมผัส UV หรือการปลูกถ่ายไอออน)

  • สเปกโทรสโกปีและอุปกรณ์วิเคราะห์

  • เครื่องสแกนออปติคัลความเร็วสูงใน LiDAR




คำถามที่พบบ่อย ของ เลนส์ออปติคัลซิลิคอนคาร์ไบด์ (SiC)

Q1: ทำไมต้องเลือก SiC แทนเลนส์แซฟไฟร์หรือเลนส์แก้ว?
A: SiC ให้ความแข็งแรงเชิงกลที่เหนือกว่า น้ำหนักเบากว่า การนำความร้อนที่สูงกว่า และความทนทานต่อสภาวะที่รุนแรงได้ดีกว่า มันเหนือกว่าแซฟไฟร์ในด้านการกระแทกจากความร้อนและมีช่วง IR ที่ใช้งานได้กว้างกว่าแก้วมาตรฐาน



Q2: เลนส์ SiC สามารถเคลือบสำหรับการส่งผ่านแสงที่มองเห็นได้หรืออินฟราเรดได้หรือไม่?
A: ได้ สามารถใช้การเคลือบป้องกันการสะท้อนแสง เช่น DLC, ZnSe หรือ MgF₂ เพื่อปรับแต่งประสิทธิภาพสำหรับความยาวคลื่นเฉพาะ



Q3: ระยะเวลารอคอยสำหรับเลนส์ SiC แบบกำหนดเองคืออะไร?
A: โดยทั่วไป 4–8 สัปดาห์ ขึ้นอยู่กับความซับซ้อนของรูปร่าง ขนาด และข้อมูลจำเพาะของพื้นผิว



Q4: CVD-SiC ดีกว่า SiC แบบเผาหรือไม่?
A: CVD-SiC ให้ความบริสุทธิ์ที่เหนือกว่าและเป็นที่ต้องการสำหรับเลนส์อวกาศและการใช้งาน UV ที่รุนแรง ในขณะที่ SiC แบบเผามีความคุ้มค่ากว่าสำหรับการใช้งานทั่วไป



Q5: คุณรองรับรูปทรงเลนส์ SiC แบบแอสเฟอริคัลหรือแบบนอกแกนหรือไม่?
A: ใช่ เรามีเลนส์รูปทรงที่กำหนดเอง รวมถึงพื้นผิวทรงกระบอก ทรงกลม และฟรีฟอร์ม
