ซิลิคอนคาร์ไบด์เวเฟอร์
Created with Pixso.

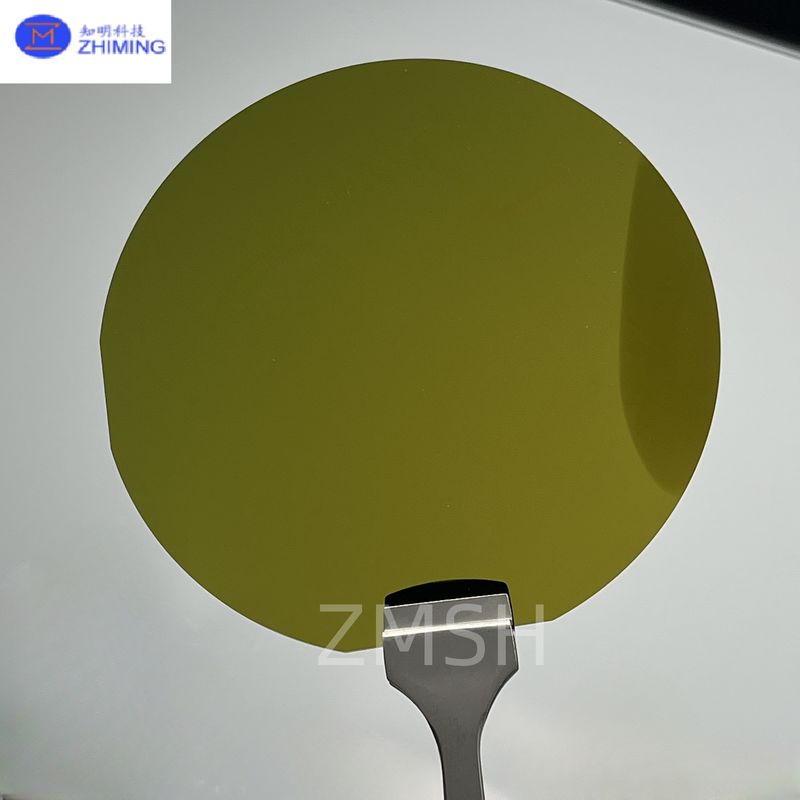

SiC Dummy Wafer (EPI) กระบวนการ CVD ระบบ SiC epitaxy และ MOCVD

SiC Dummy Wafer (EPI) กระบวนการ CVD ระบบ SiC epitaxy และ MOCVD

ชื่อแบรนด์: ZMSH
ปริมาณการสั่งซื้อขั้นต่ำ: 1
ราคา: by case
รายละเอียดการบรรจุ: กล่องที่กำหนดเอง
เงื่อนไขการจ่ายเงิน: ที/ที
ข้อมูลรายละเอียด
สถานที่กำเนิด:
จีน
ระดับ:
Zero MPD เกรด, เกรดการผลิต, เกรดวิจัย, เกรดดัมมี่
ความต้านทาน 4H-N-N:
0.015 ~ 0.028 Ω• cm
ความต้านทาน 4/6H-SI:
≥1e7Ω·ซม.
ป.แฟลต:
{10-10} ± 5.0 °หรือรูปทรงกลม
TTV/คันธนู/วาร์ป:
≤10μm /≤10μm /≤15μm
ความขรุขระ:
ขัดra≤1 nm / cmp ra≤0.5 nm
สามารถในการผลิต:
แล้วแต่กรณี
เน้น:

โวฟเฟอร์ SiC สําหรับกระบวนการ CVD

,

EPI SiC wafer สําหรับระบบ MOCVD

,

โฟฟร์เอปิตาซีไซด์ซิลิคคาร์ไบด์

คำอธิบายผลิตภัณฑ์

ภาพรวมเวเฟอร์ SiC เอปิแอกเชียล

ขณะนี้ SiC Epitaxial Wafer กลายเป็นฟอร์มแฟคเตอร์ที่ล้ำหน้าที่สุดในอุตสาหกรรม SiC เป็นตัวแทนของความล้ำสมัยในด้านวัสดุศาสตร์และความสามารถในการผลิต เวเฟอร์ SiC epitaxis ขนาด 8 นิ้วมอบโอกาสที่ไม่มีใครเทียบได้ในการขยายขนาดการผลิตอุปกรณ์ไฟฟ้าไปพร้อมๆ กับการลดต้นทุนต่ออุปกรณ์



เนื่องจากความต้องการรถยนต์ไฟฟ้า พลังงานทดแทน และอุปกรณ์อิเล็กทรอนิกส์กำลังทางอุตสาหกรรมยังคงเพิ่มสูงขึ้นทั่วโลก เวเฟอร์ทำให้ SiC MOSFET ไดโอด และโมดูลพลังงานในตัวรุ่นใหม่มีปริมาณงานที่สูงขึ้น ผลผลิตดีขึ้น และต้นทุนการผลิตลดลง

ด้วยคุณสมบัติของแถบความถี่ที่กว้าง ค่าการนำความร้อนสูง และแรงดันพังทลายที่ยอดเยี่ยม เวเฟอร์ SiC กำลังปลดล็อกประสิทธิภาพและประสิทธิผลอีกระดับในอุปกรณ์อิเล็กทรอนิกส์กำลังขั้นสูง



SiC Dummy Wafer (EPI) กระบวนการ CVD ระบบ SiC epitaxy และ MOCVD 0SiC Dummy Wafer (EPI) กระบวนการ CVD ระบบ SiC epitaxy และ MOCVD 1






วิธีการผลิตเวเฟอร์ SiC Epitaxial



การผลิตเวเฟอร์ SiC เอพิเทเชียลต้องใช้เครื่องปฏิกรณ์ CVD รุ่นใหม่ การควบคุมการเติบโตของคริสตัลที่แม่นยำ และเทคโนโลยีซับสเตรตแบบแบนพิเศษ:

  1. การผลิตพื้นผิว
    วัสดุซับสเตรต SiC แบบโมโนคริสตัลไลน์ผลิตขึ้นผ่านเทคนิคการระเหิดที่อุณหภูมิสูง จากนั้นจึงขัดให้มีความหยาบต่ำกว่านาโนเมตร

  2. การเจริญเติบโตของเยื่อบุผิว CVD
    เครื่องมือ CVD ขนาดใหญ่ขั้นสูงทำงานที่อุณหภูมิ ~1600 °C เพื่อฝากชั้นเอพิแทกเซียล SiC คุณภาพสูงลงบนพื้นผิวขนาด 8 นิ้ว พร้อมปรับการไหลของก๊าซและความสม่ำเสมอของอุณหภูมิให้เหมาะสมเพื่อรองรับพื้นที่ขนาดใหญ่

  3. การโด๊ปแบบเฉพาะตัว
    โปรไฟล์การโด๊ปชนิด N หรือ P ถูกสร้างขึ้นด้วยความสม่ำเสมอสูงทั่วทั้งแผ่นเวเฟอร์ขนาด 300 มม.

  4. มาตรวิทยาที่แม่นยำ
    การควบคุมความสม่ำเสมอ การตรวจสอบข้อบกพร่องของคริสตัล และการจัดการกระบวนการในแหล่งกำเนิด ช่วยให้มั่นใจได้ถึงความสม่ำเสมอตั้งแต่ศูนย์กลางเวเฟอร์ไปจนถึงขอบ

  5. การประกันคุณภาพที่ครอบคลุม
    แต่ละเวเฟอร์ได้รับการตรวจสอบผ่าน:

    • AFM, รามัน และ XRD

    • การทำแผนที่ข้อบกพร่องแบบเต็มเวเฟอร์

    • การวิเคราะห์ความหยาบผิวและการบิดงอ

    • การวัดคุณสมบัติทางไฟฟ้า


ข้อมูลจำเพาะ

  ระดับ   พื้นผิว SiC ชนิด N ขนาด 8 นิ้ว
1 โพลีไทป์ -- 4HSiC
2 ประเภทการนำไฟฟ้า -- เอ็น
3 เส้นผ่านศูนย์กลาง มม 200.00±0.5มม
4 ความหนา อืม 700±50µm
5 แกนการวางแนวพื้นผิวคริสตัล ระดับ 4.0°ไปทาง ± 0.5°
6 ความลึกของรอยบาก มม 1~1.25มม
7 การไม่ประสานเสียง ระดับ ±5°
8 ความต้านทาน (เฉลี่ย) Ωซม นา
9 ทีทีวี อืม นา
10 LTV อืม นา
11 โค้งคำนับ อืม นา
12 วาร์ป อืม นา
13 MPD ซม.-2 นา
14 ศูนย์รับฝาก ซม.-2 นา
15 บีพีดี ซม.-2 นา
16 เท็ด ซม.-2 นา
17 อีพีดี ซม.-2 นา
18 โพลีไทป์ต่างประเทศ -- นา
19 SF(BSF)(ขนาดตาราง 2x2มม.) % นา
20 TUA(พื้นที่ใช้งานทั้งหมด)(ขนาดตาราง 2x2 มม.) % นา
21 NominalEdgeExclusion มม นา
22 รอยขีดข่วนที่มองเห็นได้ -- นา
23 รอยขีดข่วน-สะสมความยาว(SiSurface) มม นา
24 ซีเฟซ -- CMPขัดเงา
25 ซีเฟซ -- CMPขัดเงา
26 ความเรียบผิว (Siface) นาโนเมตร นา
27 ความเรียบผิว(Cface) นาโนเมตร นา
28 การทำเครื่องหมายด้วยเลเซอร์ -- CFace เหนือรอยบาก
29 Edgechip (พื้นผิวด้านหน้าและด้านหลัง) -- นา
30 แผ่นหกเหลี่ยม -- นา
31 รอยแตก -- นา
32 อนุภาค (≥0.3um) -- นา
33 การปนเปื้อนในพื้นที่(คราบ) -- ไม่มี: ทั้งสองหน้า
34 การปนเปื้อนของโลหะตกค้าง(ICP-MS) อะตอม/cm2 นา
35 EdgeProfile -- Chamfer, R-รูปร่าง
36 บรรจุภัณฑ์ -- Multi-waferCassetteหรือSingleWaferContainer






การใช้งาน

 เวเฟอร์ SiC เอปิแอกเชียลช่วยให้สามารถผลิตอุปกรณ์ไฟฟ้าที่เชื่อถือได้จำนวนมากในภาคส่วนต่างๆ ได้แก่:

  • ยานพาหนะไฟฟ้า (EV)
    แทรคชั่นอินเวอร์เตอร์ เครื่องชาร์จในตัว และตัวแปลง DC/DC

  • พลังงานทดแทน
    เครื่องแปลงกระแสไฟฟ้าพลังงานแสงอาทิตย์, เครื่องแปลงพลังงานลม

  • ไดรฟ์อุตสาหกรรม
    มอเตอร์ขับเคลื่อน ระบบเซอร์โวที่มีประสิทธิภาพ

  • โครงสร้างพื้นฐาน 5G / RF
    เพาเวอร์แอมป์และสวิตช์ RF

  • เครื่องใช้ไฟฟ้า
    แหล่งจ่ายไฟขนาดกะทัดรัดประสิทธิภาพสูง


คำถามที่พบบ่อย (FAQ)

1. เวเฟอร์ SiC ขนาด 8 นิ้วมีประโยชน์อย่างไร
ลดต้นทุนการผลิตต่อชิปได้อย่างมากด้วยพื้นที่เวเฟอร์และผลผลิตกระบวนการที่เพิ่มขึ้น



2. การผลิต SiC ขนาด 8 นิ้วมีความสมบูรณ์เพียงใด
8” กำลังเข้าสู่การผลิตนำร่องร่วมกับผู้นำอุตสาหกรรมที่ได้รับการคัดเลือก ขณะนี้เวเฟอร์ของเราพร้อมสำหรับการวิจัยและพัฒนาและการเพิ่มปริมาณ



3. สามารถปรับแต่งยาสลบและความหนาได้หรือไม่?
ใช่ สามารถปรับแต่งโปรไฟล์การเติมสารต้องห้ามและความหนาของอีพีได้อย่างสมบูรณ์



4. โรงงานที่มีอยู่สามารถใช้งานร่วมกับเวเฟอร์ SiC ขนาด 8 นิ้วได้หรือไม่
จำเป็นต้องมีการอัพเกรดอุปกรณ์เล็กน้อยเพื่อให้เข้ากันได้กับหน้าจอขนาด 8 นิ้วเต็มรูปแบบ



5. ระยะเวลารอคอยโดยทั่วไปคืออะไร?
6-10 สัปดาห์สำหรับการสั่งซื้อครั้งแรก สั้นลงสำหรับปริมาณซ้ำ



6. อุตสาหกรรมใดบ้างที่จะนำ SiC ขนาด 8 นิ้วมาใช้เร็วที่สุด?
ภาคยานยนต์ พลังงานทดแทน และโครงสร้างพื้นฐานกริด
