| ชื่อแบรนด์: | ZMSH |
| เลขรุ่น: | พริซมควอตซ์ |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 2 |
| ราคา: | 20USD |
| รายละเอียดการบรรจุ: | กล่องแบบกำหนดเอง |
| เงื่อนไขการจ่ายเงิน: | T/T |
พริซม (prism) เป็นองค์ประกอบทางออปติก ที่มีพื้นผิวที่สะท้อนแสงหนึ่งหรือหลายชิ้นถูกบดเป็นชิ้นกระจกเดียวและสามารถพิจารณาเป็นการรวมกระจกแบบเรียบพริซม์ถูกใช้อย่างแพร่หลายในงานวิจัยเลเซอร์ ระบบเลเซอร์ออปติกส์ การถ่ายภาพออปติกส์ การมองเห็นด้วยเครื่องจักร วิทยาศาสตร์ชีวิต และการใช้งานหรือผลิตภัณฑ์ทางการแพทย์ชีวภาพ
พริสม์สามารถไม่เพียงแต่สับเปลี่ยนแสง แต่ยังสามารถปรับทิศทางของภาพได้ การออกแบบของพริสม์กําหนดวิธีการปฏิสัมพันธ์กับแสง เมื่อแสงเข้าสู่พริสม์มันอาจสะท้อนออกจากพื้นผิวหนึ่งหรือหลายพื้นผิว ก่อนที่จะออก, หรือมันอาจถูกหักเมื่อมันผ่านผ่านพริสม
| ประเภท | ลักษณะ |
|---|---|
| พริสมมุมขวา | 1. หลบเส้นทางแสง 90 ° หรือ 180 ° 2. ใช้ในการเปลี่ยนทางภาพ / เส้นทางแสง |
| พริสมสับ | 1. เมื่อใช้ลําพัง, หันแสงโดยมุมเฉพาะ 2. เมื่อใช้คู่กัน, ทําให้การปรับรูปร่างรังสีหรือการควบคุมการเบี่ยงเบน |
| เพนตาปริสม | 1. หลีกเลี่ยงเส้นทางแสง 90 องศา 2. รักษาแนวโน้มภาพโดยไม่ต้องพลิกหรือสะท้อน |
| พริซม Dove | 1หมุนภาพถึงสองเท่ามุมหมุนของพริซม 2. แสงออกยังคงสอดคล้องกับทิศทาง แสงเดิม |
| กระจกหลังคาเปลือก (สะท้อน) | 1. หลีกเลี่ยงเส้นทางแสง 180 ° 2ด้านผิวสะท้อนแสงเคลือบด้วยอะลูมิเนียม |

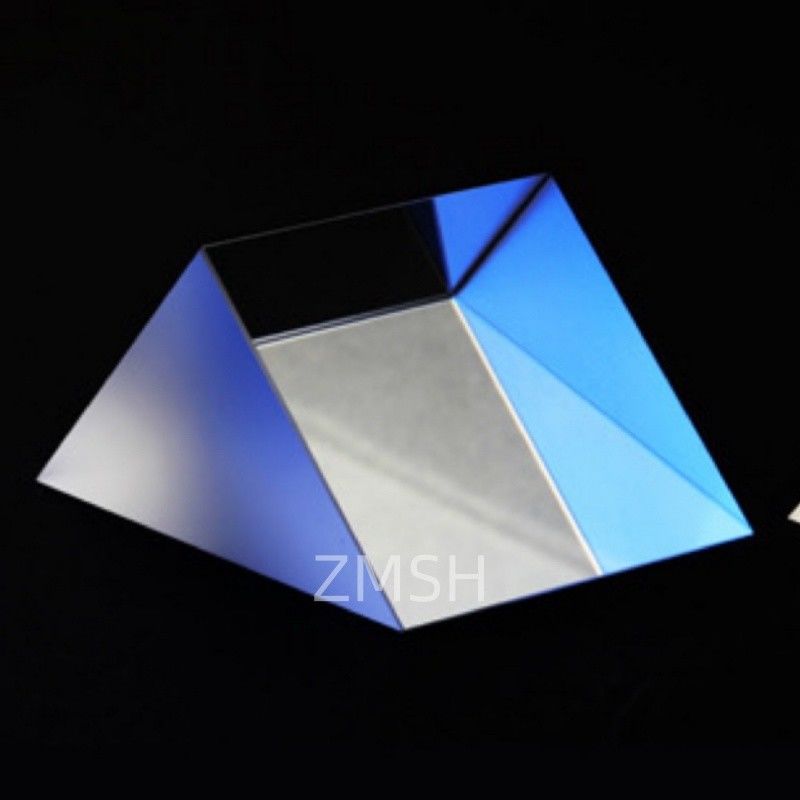

พริสมมุมขวาถูกใช้โดยทั่วไปเพื่อนําเส้นทางแสงไปทางใหม่ หรือบิดภาพที่เกิดจากระบบออปติกส์ไป 90 องศารูปภาพที่เกิดขึ้นอาจปรากฏถูกในด้านข้าง แต่ในแนวตั้งกลับพริสมมุมขวายังถูกใช้ในการรวมภาพและการขยับรังสี
เมื่อแสงเข้าผ่านหน้ามุมขวาหนึ่ง มันได้รับการสะท้อนภายในโดยสิ้นเชิงที่พื้นผิวของไฮโปเตนูซ่า (บริเวณสัมผัสกับอากาศ) และออกผ่านหน้ามุมขวาอีกหนึ่งส่งผลให้มีการเบี่ยงเบน 90 °.
เมื่อแสงเข้าผ่านพื้นผิวของไฮโปเตนูซ่ามันประสบการสะท้อนภายในโดยสิ้นเชิงในทั้ง 2 ด้านมุมขวา (บริเวณสัมผัสกับอากาศ) และออกกลับผ่านไฮโปเตนูซ่า หลังจากที่หันออกไป 180 °.
เมื่อใช้เป็นส่วนตัว พริสม้าสามารถบิดเบี้ยวรังแสงที่บุกมาบนพื้นผิวตั้งของมันได้โดยมุมหนึ่งมุมบิดขึ้นอยู่กับมุมเหลี่ยมเมื่อรังสียังคงไม่เคลื่อนที่ และพริสมาสับเปลี่ยน มันสามารถผลิตผลิตการสแกนวงกลมของรังสี
พริซมสับคู่สามารถนํารังสีไปยังตําแหน่งใด ๆ ภายในวงกลมมุมเต็ม 4θd โดยที่ θd คือมุม انحرافของพริซมเดียวการควบคุมรังสีนี้ได้รับการบรรลุโดยการหมุนอย่างเป็นอิสระของ prisms เคล็ดสองมันถูกใช้ในการใช้งานการถ่ายภาพเพื่อสแกนรังสีไปยังตําแหน่งต่างๆ ทําให้สามารถควบคุมรังสีได้อย่างแม่นยํา
ปริสม้าสั้นสะท้อนแสงที่เข้ามาสองครั้งภายในพริสม้าสั้น โดยเปลี่ยนทิศทางของมันโดยตรง 90 องศา ภาพยังคงตั้งตรงและยังคงมีลักษณะเดิม (ไม่มีการพลิกหรือกระจก)เปรียบเทียบกับพริสมมุมขวาที่มีการสะท้อนเพียงครั้งเดียว, pentaprism สามารถบิดแสงเข้าได้อย่างแม่นยําถึง 90 ° ไม่ว่า prism จะติดตั้งในทิศทางไหนเนื่องจากมันกําจัดความรู้สึกต่อมุมของแสงเข้า.
ผลลัพธ์คือ pentaprisms มักถูกใช้ในเครื่องมือการสังเกตและการปรับขนาดทางออปติกส์ต่างๆ เช่น theodolites, collimators และ rangefinderระบบสะท้อนของกล้องมองยังใช้ pentaprism เพื่อนําเส้นทางทางแสงไปทางอื่น.
พริสม Dove มี คุณสมบัติ ทาง จอ ที่ เฉพาะ เฉพาะ เมื่อ แสง เข้า มา จาก หน้า ที่ หงุด หงิด แสง ออก จะ รักษา ทิศทาง ของ แท้ แต่ จะ สร้าง ภาพ ที่ หงุด หงิดถ้าพริสมหมุนด้วยมุม θเมื่อแสงเข้าจากพื้นผิวด้านล่างของพริซมามีรังสีสะท้อนกลับในทิศทางตรงกันข้าม, ผลิตภาพที่พลิกกลับ
ปริสม Dove ทํางานได้ดีที่สุดเมื่อใช้กับแสงสว่างแบบคอลลิเมท (ปานกลาง) หากรังไฟที่เข้าเข้าใกล้กัน อาจทําให้เกิดอาการลมตา ซึ่งทําให้คุณภาพภาพภาพเสื่อมลงเพราะการสะท้อนภายในทั้งหมดเกิดขึ้นภายในพริซม Dove, ความแตกต่างระยะเกิดขึ้นระหว่างส่วนประกอบ s- และ p- polarized, ซึ่งสามารถส่งผลต่อภาวะการขั้วของรังขั้วส่ง.
กระจกกระจกหลังคาเปลือกสะท้อนแสงที่เข้ามาจากพื้นผิวที่โน้มของกระจกช่วงแสงที่สะท้อนกลับยังคงขนานกับช่วงแสงที่ตก แต่ถูกขยับไปทางด้าน, หลีกเลี่ยงปัญหาที่เกิดจากการขัดขวางรังสี
ด้านผิวสองมุมของพริสมมุมขวาถูกตั้งไว้ในมุมที่แม่นยําทําให้การตั้งค่าสะดวกและแม่นยํากว่ามาก เมื่อเปรียบเทียบกับการปรับกระจกแยกกันสองกระจกด้วยมือเพื่อบรรลุการพลิกแสงคู่.
ปริซมควอตซ์ถูกใช้อย่างแพร่หลายในระบบออปติกความแม่นยํา เนื่องจากการถ่ายทอด UV ที่ดีเยี่ยม, ความมั่นคงทางความร้อน, ความทนทานทางเคมี และการสับสับน้อยความสามารถในการปรับเปลี่ยนเส้นทางของแสงโดยแม่นยํา ผ่านการหดและการสะท้อนทําให้มันเหมาะสมสําหรับการใช้งานในระบบแสงที่มีประสิทธิภาพสูงพื้นที่ใช้งานหลักประกอบด้วย
Q1: พริสมควอตซ์คืออะไร และมันแตกต่างจากพริสมแก้วมาตรฐานอย่างไร?
A1:
พริซมควอตซ์ (Quartz prism) คือ พริซมทางออทติกที่ทําจากควอตซ์ระดับความบริสุทธิ์สูง หรือควอตซ์หลอม (SiO2) ที่รู้จักกันในเรื่องการถ่ายทอดแสง UV ที่ดีเยี่ยม, ความมั่นคงทางความร้อน และความทนทานต่อสารเคมีเปรียบเทียบกับพริซมกระจกมาตรฐาน (e.g., N-BK7), ปริซมควอตซ์สามารถทํางานในช่วง UV ที่ลึกกว่า, ทนอุณหภูมิที่สูงขึ้น, และเหมาะสมสําหรับสภาพแวดล้อมที่รุนแรงหรือพลังงานสูง
Q2: พริซมควอตซ์สามารถส่งสัญญาณได้ในช่วงความยาวคลื่นเท่าไร?
A2:
พริสม์ควอตซ์มีช่วงการถ่ายทอดที่กว้างใหญ่ โดยทั่วไปตั้งแต่ 180 nm (UV ลึก) ถึง 2.2 μm (ใกล้อินฟราเรด) ทําให้มันเหมาะสมสําหรับเลเซอร์อัลตรายโอเล็ต, สเป็คตรัสโครสเซนซ์ และการควบคุมรังสี IR.
คําถามที่ 3 พริซมควอตซ์ทนอุณหภูมิสูงไหม
A3:
ใช่ ควาร์ทซ์มีความมั่นคงทางความร้อนสูง มีจุดอ่อนโยนประมาณ 1,620 °C และความทนทานที่ดีต่อความร้อนทําให้พริซมควอตซ์เหมาะสําหรับระบบเลเซอร์ออปติกส์พลังงานสูง และระบบวัดอุณหภูมิสูง.
