แผ่นเวเฟอร์ SiC Epitaxial – ซับสเตรต 4H/6H SiC ความหนาและการเจือปนแบบกำหนดเอง
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
| หมายเลขรุ่น: | 4 นิ้ว |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 10 |
|---|---|
| ราคา: | 5 USD |

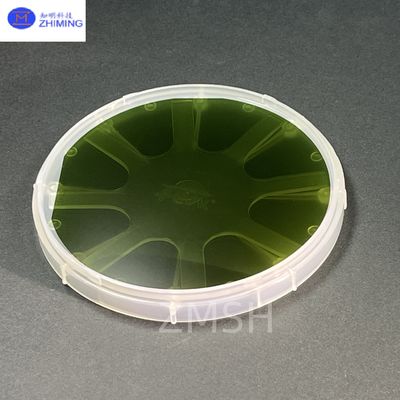

| รายละเอียดการบรรจุ: | กล่องแบบกำหนดเอง |
| เวลาการส่งมอบ: | 4-8 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | โดยกรณี |
|
ข้อมูลรายละเอียด |
|||
| Grade: | Zero MPD Grade,Production Grade,Research Grade,Dummy Grade | Resistivity 4H-N: | 0.015~0.028 Ω•cm |
|---|---|---|---|
| Resistivity 4/6H-SI: | ≥1E7 Ω·cm | Primary Flat: | {10-10}±5.0° or round shape |
| TTV/Bow /Warp: | ≤10μm /≤10μm /≤15μm | Roughness: | Polish Ra≤1 nm / CMP Ra≤0.5 nm |
รายละเอียดสินค้า

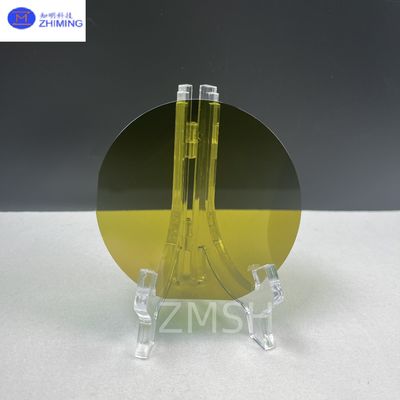

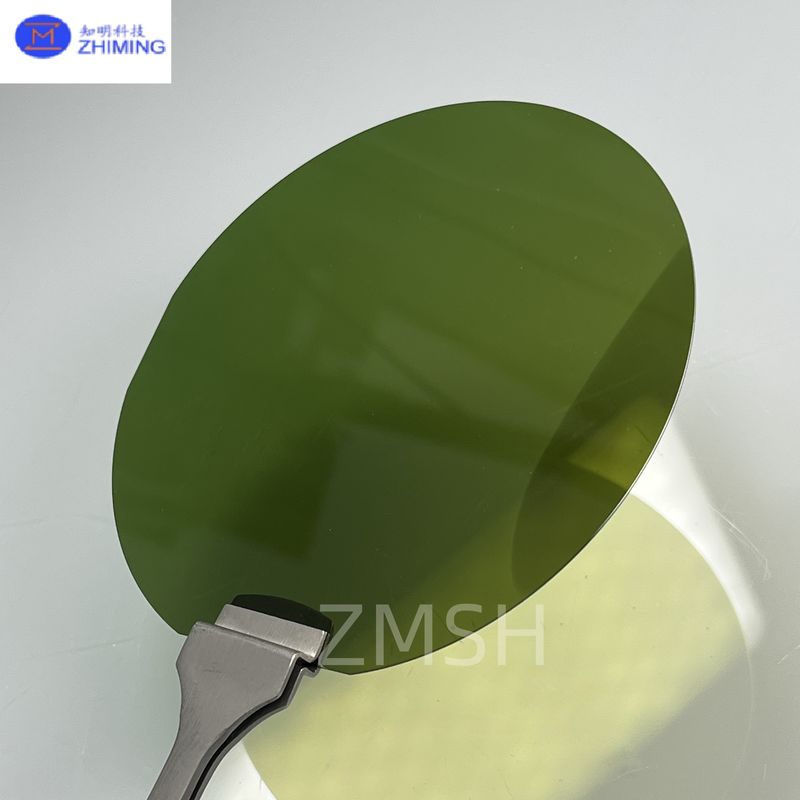

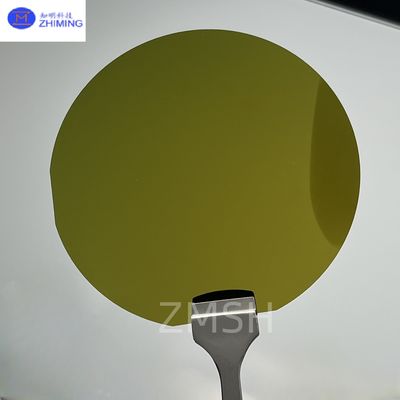

ภาพรวมเวเฟอร์ SiC Epitaxial
เวเฟอร์ SiC Epitaxial ขนาด 4 นิ้ว (100 มม.) ยังคงมีบทบาทสำคัญในตลาดเซมิคอนดักเตอร์ โดยทำหน้าที่เป็นแพลตฟอร์มที่เชื่อถือได้และมีความเสถียรสูงสำหรับผู้ผลิตอุปกรณ์อิเล็กทรอนิกส์กำลังและอุปกรณ์ RF ทั่วโลก ขนาดเวเฟอร์ 4” ให้ความสมดุลที่ยอดเยี่ยมระหว่างประสิทธิภาพ ความพร้อมใช้งาน และความคุ้มค่า ทำให้เป็นตัวเลือกหลักของอุตสาหกรรมสำหรับการผลิตในปริมาณปานกลางถึงสูง
เวเฟอร์ SiC epitaxial ประกอบด้วยชั้นบาง ๆ ที่ควบคุมอย่างแม่นยำของซิลิคอนคาร์ไบด์ที่สะสมอยู่บนพื้นผิว SiC โมโนคริสตัลไลน์คุณภาพสูง ชั้น epitaxial ได้รับการออกแบบมาสำหรับการดอปปิ้งที่สม่ำเสมอ คุณภาพของคริสตัลที่ยอดเยี่ยม และพื้นผิวที่เรียบเป็นพิเศษ ด้วยช่องว่างแถบกว้าง (3.2 eV) สนามไฟฟ้าวิกฤตสูง (~3 MV/cm) และการนำความร้อนสูง เวเฟอร์ SiC epitaxial ขนาด 4” ช่วยให้อุปกรณ์มีประสิทธิภาพเหนือกว่าซิลิคอนในการใช้งานแรงดันไฟฟ้าสูง ความถี่สูง และอุณหภูมิสูง
หลายอุตสาหกรรม ตั้งแต่รถยนต์ไฟฟ้าไปจนถึงพลังงานแสงอาทิตย์และไดรฟ์อุตสาหกรรม ยังคงพึ่งพาเวเฟอร์ SiC epitaxial ขนาด 4” เพื่อผลิตอุปกรณ์อิเล็กทรอนิกส์กำลังที่มีประสิทธิภาพ ทนทาน และกะทัดรัด
หลักการผลิต
การผลิตเวเฟอร์ SiC epitaxial ขนาด 4” เกี่ยวข้องกับกระบวนการที่ควบคุมอย่างเข้มงวดการสะสมไอสารเคมี (CVD)กระบวนการ:
-
การเตรียมพื้นผิว
พื้นผิว 4” 4H-SiC หรือ 6H-SiC ที่มีความบริสุทธิ์สูงผ่านการขัดแบบเคมี-กลไกขั้นสูง (CMP) เพื่อสร้างพื้นผิวที่เรียบในระดับอะตอม ลดข้อบกพร่องระหว่างการเติบโตแบบ epitaxial -
การเติบโตของชั้น Epitaxial
ในเครื่องปฏิกรณ์ CVD ก๊าซ เช่น ไซเลน (SiH₄) และโพรเพน (C₃H₈) จะถูกนำมาใช้ที่อุณหภูมิสูง (~1600–1700 °C) ก๊าซเหล่านี้จะสลายตัวและสะสมบนพื้นผิว ทำให้เกิดชั้น SiC คริสตัลไลน์ใหม่ -
การดอปปิ้งแบบควบคุม
สารเจือปน เช่น ไนโตรเจน (ชนิด n) หรืออะลูมิเนียม (ชนิด p) จะถูกนำมาใช้อย่างระมัดระวังเพื่อปรับคุณสมบัติทางไฟฟ้า เช่น สภาพต้านทานและความเข้มข้นของตัวพา -
การตรวจสอบความแม่นยำ
การตรวจสอบแบบเรียลไทม์ช่วยให้มั่นใจได้ถึงการควบคุมความสม่ำเสมอของความหนาและโปรไฟล์การดอปปิ้งทั่วทั้งเวเฟอร์ขนาด 4” -
การควบคุมคุณภาพหลังการประมวลผล
เวเฟอร์ที่เสร็จแล้วผ่านการทดสอบอย่างเข้มงวด:-
กล้องจุลทรรศน์แรงอะตอม (AFM) สำหรับความขรุขระของพื้นผิว
-
สเปกโทรสโกปีรามานสำหรับความเครียดและข้อบกพร่อง
-
การเลี้ยวเบนของรังสีเอกซ์ (XRD) สำหรับคุณภาพผลึก
-
โฟโตลูมิเนสเซนซ์สำหรับการทำแผนที่ข้อบกพร่อง
-
การวัดการโค้งงอ/การบิดงอ
-
ข้อมูลจำเพาะ
| ข้อมูลจำเพาะของพื้นผิวซิลิคอนคาร์ไบด์ (SiC) ขนาด 4 นิ้ว | |||||||||
| เกรด | เกรด Zero MPD | เกรดการผลิต | เกรดวิจัย | เกรด Dummy | |||||
| เส้นผ่านศูนย์กลาง | 100. mm±0.5mm | ||||||||
| ความหนา | 350 μm±25μm หรือ 500±25um หรือความหนาอื่น ๆ ที่กำหนดเอง | ||||||||
| การวางแนวเวเฟอร์ | Off axis : 4.0° ไปทาง <1120> ±0.5° สำหรับ 4H-N/4H-SI On axis : <0001>±0.5° สำหรับ 6H-N/6H-SI/4H-N/4H-SI | ||||||||
| ความหนาแน่นของ Micropipe | ≤0 cm-2 | ≤1cm-2 | ≤5cm-2 | ≤10 cm-2 | |||||
| สภาพต้านทาน | 4H-N | 0.015~0.028 Ω•cm | |||||||
| 6H-N | 0.02~0.1 Ω•cm | ||||||||
| 4/6H-SI | ≥1E5 Ω·cm | ||||||||
| Flat หลัก | {10-10}±5.0° | ||||||||
| ความยาว Flat หลัก | 18.5 mm±2.0 mm | ||||||||
| ความยาว Flat รอง | 10.0mm±2.0 mm | ||||||||
| การวางแนว Flat รอง | ด้านซิลิคอนขึ้น: 90° CW จาก Prime flat ±5.0° | ||||||||
| การยกเว้นขอบ | 1 mm | ||||||||
| TTV/Bow /Warp | ≤10μm /≤10μm /≤15μm | ||||||||
| ความขรุขระ | Polish Ra≤1 nm | ||||||||
| CMP Ra≤0.5 nm | |||||||||
| รอยแตกโดยแสงความเข้มสูง | ไม่มี | อนุญาต 1 ครั้ง, ≤2 mm | ความยาวสะสม ≤ 10mm, ความยาวเดียว≤2mm | ||||||
| แผ่น Hex โดยแสงความเข้มสูง | พื้นที่สะสม ≤1% | พื้นที่สะสม ≤1% | พื้นที่สะสม ≤3% | ||||||
| พื้นที่โพลีไทป์โดยแสงความเข้มสูง | ไม่มี | พื้นที่สะสม ≤2% | พื้นที่สะสม ≤5% | ||||||
| รอยขีดข่วนโดยแสงความเข้มสูง | 3 รอยขีดข่วนถึงความยาวสะสม 1×เส้นผ่านศูนย์กลางเวเฟอร์ | 5 รอยขีดข่วนถึงความยาวสะสม 1×เส้นผ่านศูนย์กลางเวเฟอร์ | 5 รอยขีดข่วนถึงความยาวสะสม 1×เส้นผ่านศูนย์กลางเวเฟอร์ | ||||||
| ชิปขอบ | ไม่มี | อนุญาต 3 ครั้ง, ≤0.5 mm แต่ละครั้ง | อนุญาต 5 ครั้ง, ≤1 mm แต่ละครั้ง | ||||||
การใช้งาน
เวเฟอร์ SiC epitaxial ขนาด 4” ช่วยให้การผลิตอุปกรณ์กำลังไฟฟ้าที่เชื่อถือได้จำนวนมากในภาคส่วนต่างๆ ได้แก่:
-
รถยนต์ไฟฟ้า (EVs)
อินเวอร์เตอร์ฉุด, เครื่องชาร์จในตัว และตัวแปลง DC/DC -
พลังงานหมุนเวียน
อินเวอร์เตอร์สตริงพลังงานแสงอาทิตย์, ตัวแปลงพลังงานลม -
ไดรฟ์อุตสาหกรรม
ไดรฟ์มอเตอร์ที่มีประสิทธิภาพ, ระบบเซอร์โว -
โครงสร้างพื้นฐาน 5G / RF
เครื่องขยายเสียงและสวิตช์ RF -
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
แหล่งจ่ายไฟขนาดกะทัดรัดและมีประสิทธิภาพสูง
คำถามที่พบบ่อย (FAQ)
1. ทำไมต้องเลือกเวเฟอร์ SiC epitaxial แทนซิลิคอน?
SiC ให้ความทนทานต่อแรงดันไฟฟ้าและอุณหภูมิที่สูงขึ้น ทำให้สามารถสร้างอุปกรณ์ที่มีขนาดเล็กลง เร็วขึ้น และมีประสิทธิภาพมากขึ้น
2. โพลีไทป์ SiC ที่พบมากที่สุดคืออะไร?
4H-SiC เป็นตัวเลือกที่ต้องการสำหรับการใช้งานกำลังสูงและ RF ส่วนใหญ่ เนื่องจากช่องว่างแถบกว้างและความคล่องตัวของอิเล็กตรอนสูง
3. สามารถปรับแต่งโปรไฟล์การดอปปิ้งได้หรือไม่?
ใช่ ระดับการดอปปิ้ง ความหนา และสภาพต้านทานสามารถปรับแต่งให้ตรงกับความต้องการของแอปพลิเคชันได้อย่างเต็มที่
4. ระยะเวลารอคอยโดยทั่วไป?
ระยะเวลารอคอยมาตรฐานคือ 4–8 สัปดาห์ ขึ้นอยู่กับขนาดเวเฟอร์และปริมาณการสั่งซื้อ
5. มีการตรวจสอบคุณภาพอะไรบ้าง?
การทดสอบที่ครอบคลุมรวมถึง AFM, XRD, การทำแผนที่ข้อบกพร่อง, การวิเคราะห์ความเข้มข้นของตัวพา
6. เวเฟอร์เหล่านี้เข้ากันได้กับอุปกรณ์ fab ซิลิคอนหรือไม่?
ส่วนใหญ่ใช่ ต้องมีการปรับเปลี่ยนเล็กน้อยเนื่องจากความแข็งของวัสดุและคุณสมบัติทางความร้อนที่แตกต่างกัน
