| ชื่อแบรนด์: | ZMSH |
| เลขรุ่น: | 4 นิ้ว |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 10 |
| ราคา: | 5 USD |
| รายละเอียดการบรรจุ: | กล่องแบบกำหนดเอง |
| เงื่อนไขการจ่ายเงิน: | T/T |

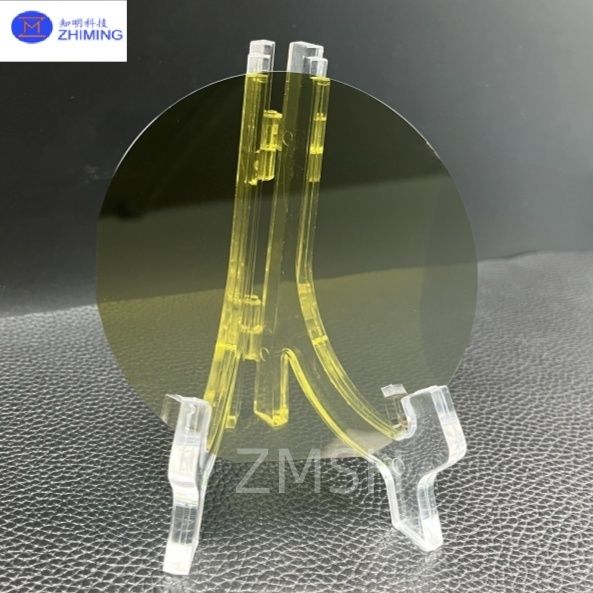

เวเฟอร์ SiC Epitaxial ขนาด 8 นิ้ว (200 มม.) กำลังก้าวขึ้นมาเป็นรูปแบบที่ทันสมัยที่สุดในอุตสาหกรรม SiC ซึ่งแสดงถึงเทคโนโลยีวิทยาศาสตร์วัสดุและความสามารถในการผลิตที่ล้ำสมัย เวเฟอร์ epitaxial SiC ขนาด 8 นิ้ว มอบโอกาสที่ไม่มีใครเทียบได้สำหรับการขยายการผลิตอุปกรณ์ไฟฟ้าในขณะที่ลดต้นทุนต่ออุปกรณ์
เนื่องจากความต้องการรถยนต์ไฟฟ้า พลังงานหมุนเวียน และอุปกรณ์อิเล็กทรอนิกส์สำหรับอุตสาหกรรมไฟฟ้ายังคงเพิ่มขึ้นทั่วโลก เวเฟอร์ขนาด 8 นิ้วจึงช่วยให้เกิดอุปกรณ์ SiC MOSFET, ไดโอด และโมดูลพลังงานแบบบูรณาการรุ่นใหม่ที่มีปริมาณงานสูงขึ้น ผลผลิตที่ดีขึ้น และต้นทุนการผลิตที่ต่ำลง
ด้วยคุณสมบัติของช่องว่างพลังงานกว้าง การนำความร้อนสูง และแรงดันไฟฟ้าที่ทนทานต่อการแตกตัวเป็นพิเศษ เวเฟอร์ SiC ขนาด 8 นิ้ว กำลังปลดล็อกประสิทธิภาพและประสิทธิภาพในระดับใหม่ในอุปกรณ์อิเล็กทรอนิกส์กำลังไฟขั้นสูง
วิธีการผลิตเวเฟอร์ SiC Epitaxial ขนาด 8 นิ้ว
การผลิตเวเฟอร์ SiC epitaxial ขนาด 8 นิ้วต้องใช้เครื่องปฏิกรณ์ CVD รุ่นใหม่ การควบคุมการเติบโตของคริสตัลที่แม่นยำ และเทคโนโลยีพื้นผิวที่เรียบเป็นพิเศษ:
การผลิตพื้นผิว
พื้นผิว SiC แบบโมโนคริสตัลไลน์ขนาด 8 นิ้วผลิตขึ้นโดยใช้เทคนิคการระเหิดที่อุณหภูมิสูง และต่อมาขัดเงาให้มีความขรุขระในระดับต่ำกว่านาโนเมตร
การเติบโตแบบ Epitaxial CVD
เครื่องมือ CVD ขนาดใหญ่ขั้นสูงทำงานที่ ~1600 °C เพื่อสะสมชั้น epitaxial SiC คุณภาพสูงบนพื้นผิวขนาด 8 นิ้ว โดยมีการไหลของก๊าซและความสม่ำเสมอของอุณหภูมิที่เหมาะสมเพื่อจัดการกับพื้นที่ที่ใหญ่ขึ้น
การเจือสารแบบกำหนดเอง
สร้างโปรไฟล์การเจือสารชนิด N หรือชนิด P ที่มีความสม่ำเสมอสูงทั่วทั้งเวเฟอร์ขนาด 300 มม.
มาตรวิทยาแม่นยำ
การควบคุมความสม่ำเสมอ การตรวจสอบข้อบกพร่องของคริสตัล และการจัดการกระบวนการในสถานที่ช่วยให้มั่นใจถึงความสอดคล้องกันตั้งแต่ศูนย์กลางเวเฟอร์ไปจนถึงขอบ
การประกันคุณภาพที่ครอบคลุม
ตรวจสอบความถูกต้องของเวเฟอร์แต่ละแผ่นผ่าน:
AFM, Raman และ XRD
การทำแผนที่ข้อบกพร่องแบบเต็มเวเฟอร์
การวิเคราะห์ความขรุขระของพื้นผิวและการบิดงอ
การวัดคุณสมบัติทางไฟฟ้า
| เกรด | 8InchN-typeSiCSubstrate | ||
| 1 | ชนิดโพลี | -- | 4HSiC |
| 2 | ชนิดการนำไฟฟ้า | -- | N |
| 3 | เส้นผ่านศูนย์กลาง | มม. | 200.00±0.5mm |
| 4 | ความหนา | um | 700±50µm |
| 5 | แกนการวางแนวพื้นผิวคริสตัล | องศา | 4.0°toward±0.5° |
| 6 | ความลึกของรอยบาก | มม. | 1~1.25mm |
| 7 | การวางแนวรอยบาก | องศา | ±5° |
| 8 | สภาพต้านทาน (โดยเฉลี่ย) | Ωcm | NA |
| 9 | TTV | um | NA |
| 10 | LTV | um | NA |
| 11 | Bow | um | NA |
| 12 | Warp | um | NA |
| 13 | MPD | cm-2 | NA |
| 14 | TSD | cm-2 | NA |
| 15 | BPD | cm-2 | NA |
| 16 | TED | cm-2 | NA |
| 17 | EPD | cm-2 | NA |
| 18 | ForeignPolytypes | -- | NA |
| 19 | SF(BSF)(2x2mmgridsize) | % | NA |
| 20 | TUA(TotalUsableArea)(2x2mmgridsize) | % | NA |
| 21 | NominalEdgeExclusion | มม. | NA |
| 22 | รอยขีดข่วนที่มองเห็นได้ | -- | NA |
| 23 | รอยขีดข่วน - ความยาวสะสม (พื้นผิว Si) | มม. | NA |
| 24 | SiFace | -- | CMPpolished |
| 25 | CFace | -- | CMPpolished |
| 26 | ความขรุขระของพื้นผิว (Siface) | nm | NA |
| 27 | ความขรุขระของพื้นผิว (Cface) | nm | NA |
| 28 | การทำเครื่องหมายด้วยเลเซอร์ | -- | CFace,abovetheNotch |
| 29 | Edgechip(Front&backSurfaces) | -- | NA |
| 30 | Hexplates | -- | NA |
| 31 | รอยแตก | -- | NA |
| 32 | อนุภาค (≥0.3um) | -- | NA |
| 33 | การปนเปื้อนพื้นที่ (คราบ) | -- | None:Bothfaces |
| 34 | การปนเปื้อนโลหะตกค้าง (ICP-MS) | atom/cm2 | NA |
| 35 | EdgeProfile | -- | Chamfer,R-Shape |
| 36 | บรรจุภัณฑ์ | -- | Multi-waferCassetteOrSingleWaferContainer |
เวเฟอร์ SiC epitaxial ขนาด 8 นิ้วช่วยให้การผลิตอุปกรณ์ไฟฟ้าที่เชื่อถือได้จำนวนมากในภาคส่วนต่างๆ ได้แก่:
รถยนต์ไฟฟ้า (EVs)
อินเวอร์เตอร์ฉุดลาก, เครื่องชาร์จบนบอร์ด และตัวแปลง DC/DC
พลังงานหมุนเวียน
อินเวอร์เตอร์สตริงพลังงานแสงอาทิตย์, ตัวแปลงพลังงานลม
ไดรฟ์อุตสาหกรรม
ไดรฟ์มอเตอร์ที่มีประสิทธิภาพ, ระบบเซอร์โว
โครงสร้างพื้นฐาน 5G / RF
เครื่องขยายเสียงและสวิตช์ RF
อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภค
แหล่งจ่ายไฟขนาดกะทัดรัดและมีประสิทธิภาพสูง
1. ประโยชน์ของเวเฟอร์ SiC ขนาด 8 นิ้วคืออะไร?
ช่วยลดต้นทุนการผลิตต่อชิปได้อย่างมากผ่านพื้นที่เวเฟอร์ที่เพิ่มขึ้นและผลผลิตของกระบวนการ
2. การผลิต SiC ขนาด 8 นิ้วมีความสมบูรณ์เพียงใด?
8 นิ้วกำลังเข้าสู่การผลิตนำร่องกับผู้นำในอุตสาหกรรมบางราย—เวเฟอร์ของเราพร้อมใช้งานแล้วสำหรับการวิจัยและพัฒนาและการเพิ่มปริมาณ
3. สามารถปรับแต่งการเจือสารและความหนาได้หรือไม่?
ได้ มีการปรับแต่งโปรไฟล์การเจือสารและความหนาของอีพีไออย่างเต็มรูปแบบ
4. แฟ็บที่มีอยู่เข้ากันได้กับเวเฟอร์ SiC ขนาด 8 นิ้วหรือไม่?
จำเป็นต้องมีการอัปเกรดอุปกรณ์เล็กน้อยเพื่อให้เข้ากันได้กับขนาด 8 นิ้วอย่างเต็มที่
5. ระยะเวลารอคอยโดยทั่วไปคือเท่าใด?
6–10 สัปดาห์สำหรับการสั่งซื้อครั้งแรก สั้นกว่าสำหรับปริมาณที่ทำซ้ำ
6. อุตสาหกรรมใดจะนำ SiC ขนาด 8 นิ้วไปใช้อย่างรวดเร็วที่สุด?
ภาคยานยนต์ พลังงานหมุนเวียน และโครงสร้างพื้นฐานของกริด
