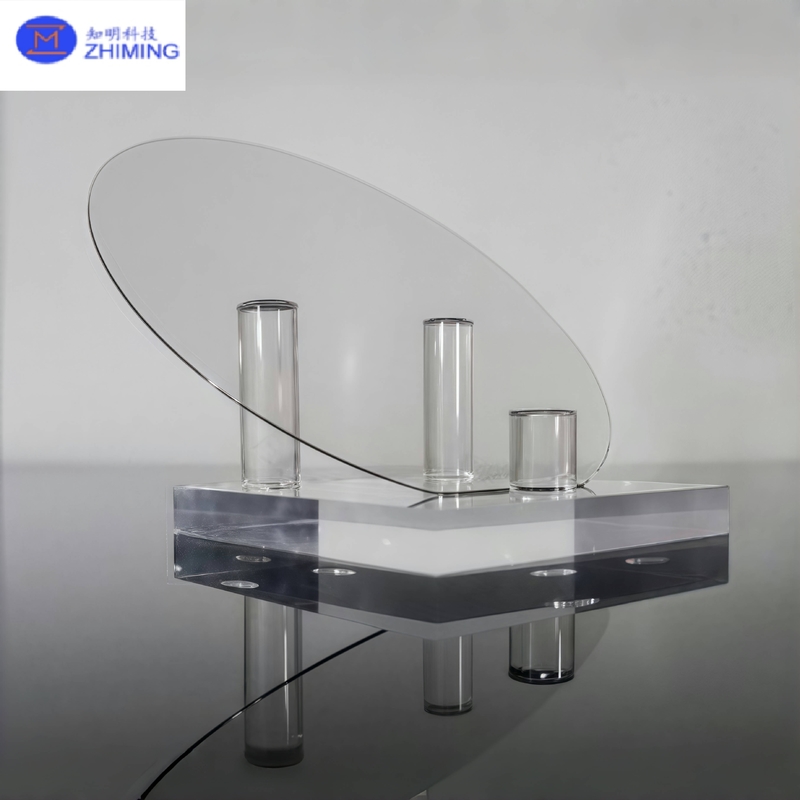

เวเฟอร์ SiC กึ่งฉนวนความบริสุทธิ์สูงได้รับการออกแบบมาสำหรับอุปกรณ์อิเล็กทรอนิกส์กำลังไฟรุ่นต่อไป, อุปกรณ์ RF/ไมโครเวฟ และอุปกรณ์โฟโตอิเล็กทรอนิกส์ เวเฟอร์ของเราผลิตจากผลึกเดี่ยว 4H- หรือ 6H-SiC โดยใช้กระบวนการเติบโตแบบ Physical Vapor Transport (PVT) ที่ปรับให้เหมาะสมร่วมกับการอบชดเชยระดับลึก ผลลัพธ์คือเวเฟอร์ที่มี:
ความต้านทานไฟฟ้าสูงพิเศษ: ≥1×10¹² Ω·cm เพื่อลดกระแสไฟรั่วในอุปกรณ์สวิตชิ่งแรงดันไฟฟ้าสูง
ช่องว่างพลังงานกว้าง (~3.2 eV): รักษาประสิทธิภาพทางไฟฟ้าที่เหนือกว่าภายใต้สภาวะที่มีอุณหภูมิสูง, สนามไฟฟ้าสูง และรังสีสูง
การนำความร้อนที่ยอดเยี่ยม: >4.9 W/cm·K เพื่อการกำจัดความร้อนอย่างรวดเร็วในโมดูลกำลังไฟสูง
ความแข็งแรงเชิงกลที่โดดเด่น: ความแข็ง Mohs 9.0 (เป็นรองเพียงเพชร) การขยายตัวทางความร้อนต่ำ และความเสถียรทางเคมีที่ดีเยี่ยม
พื้นผิวเรียบระดับอะตอม: Ra < 0.4 nm ที่มีความหนาแน่นของข้อบกพร่อง < 1/cm² เหมาะสำหรับ MOCVD/HVPE epitaxy และการผลิตไมโครนาโน
ขนาดที่มีจำหน่าย: 50, 75, 100, 150, 200 มม. (2″–8″) มาตรฐาน เส้นผ่านศูนย์กลางที่กำหนดเองสูงสุด 250 มม. ตามคำขอ
ช่วงความหนา: 200–1 000 μm ที่มีค่าความคลาดเคลื่อน ±5 μm
การเตรียมผง SiC ความบริสุทธิ์สูง
วัสดุเริ่มต้น: ผง SiC เกรด 6N ที่ทำให้บริสุทธิ์ผ่านการระเหิดสุญญากาศหลายขั้นตอนและการบำบัดความร้อนเพื่อลดสิ่งปนเปื้อนจากโลหะ (Fe, Cr, Ni < 10 ppb) และกำจัดสิ่งเจือปนแบบผลึกหลายชนิด
การเติบโตของผลึกเดี่ยว PVT ที่ปรับเปลี่ยน
สภาพแวดล้อม: 10⁻³–10⁻² Torr เกือบเป็นสุญญากาศ
อุณหภูมิ: เบ้าหลอมกราไฟต์ถูกทำให้ร้อนถึง ~2 500 °C; การไล่ระดับอุณหภูมิที่ควบคุม ΔT ≈ 10–20 °C/cm
การไหลของก๊าซและการออกแบบเบ้าหลอม: ตัวคั่นกราไฟต์ที่มีรูพรุนและรูปทรงเบ้าหลอมที่ปรับแต่งช่วยให้มั่นใจได้ถึงการกระจายไอที่สม่ำเสมอและยับยั้งการเกิดนิวเคลียสที่ไม่พึงประสงค์
การป้อนและการหมุนแบบไดนามิก: การเติมผง SiC เป็นระยะและการหมุนแท่งคริสตัลทำให้ได้ความหนาแน่นของความคลาดเคลื่อนต่ำ (< 3 000 cm⁻²) และการวางแนว 4H/6H ที่สอดคล้องกัน
การอบชดเชยระดับลึก
การอบไฮโดรเจน: 600–1 400 °C ในบรรยากาศ H₂ เป็นเวลาหลายชั่วโมงเพื่อเปิดใช้งานกับดักระดับลึกและชดเชยตัวพาภายใน
การเจือ N/Al ร่วม (อุปกรณ์เสริม): การรวม Al (ตัวรับ) และ N (ผู้บริจาค) อย่างแม่นยำในระหว่างการเติบโตหรือ CVD หลังการเติบโตเพื่อสร้างคู่ผู้บริจาค-ตัวรับที่เสถียร ขับเคลื่อนจุดสูงสุดของความต้านทาน
การหั่นที่แม่นยำและการขัดหลายขั้นตอน
การเลื่อยด้วยลวดเพชร: หั่นเวเฟอร์ให้มีความหนา 200–1 000 μm โดยมีชั้นความเสียหายน้อยที่สุด ความคลาดเคลื่อนความหนา ±5 μm
การขัดหยาบไปละเอียด: การใช้สารกัดกร่อนเพชรตามลำดับเพื่อขจัดความเสียหายจากการเลื่อยและเตรียมพร้อมสำหรับการขัด
การขัดแบบเคมี-กลไก (CMP)
สื่อขัด: สารละลายนาโนออกไซด์ (SiO₂ หรือ CeO₂) ในสารแขวนลอยอัลคาไลน์อ่อนๆ
การควบคุมกระบวนการ: พารามิเตอร์การขัดที่มีความเค้นต่ำให้ความหยาบ RMS 0.2–0.4 nm และกำจัดรอยขีดข่วนขนาดเล็ก
การทำความสะอาดขั้นสุดท้ายและการบรรจุ Class-100
การทำความสะอาดด้วยคลื่นเสียงความถี่สูงหลายขั้นตอน: ตัวทำละลายอินทรีย์ → การบำบัดด้วยกรด/เบส → การล้างด้วยน้ำปราศจากไอออน ทั้งหมดดำเนินการในห้องสะอาด Class-100
การอบแห้งและการปิดผนึก: การอบแห้งด้วยไนโตรเจน การปิดผนึกในถุงป้องกันที่บรรจุไนโตรเจน และจัดเก็บในกล่องด้านนอกป้องกันไฟฟ้าสถิตและลดการสั่นสะเทือน
| เลขที่ | ขนาดเวเฟอร์ | ประเภท/สารเจือ | การวางแนว | ความหนา | MPD | RT | การขัด | ความหยาบของพื้นผิว |
| 1 | 2" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 350 ± 25 um | <50 cm-2 | >=1E5 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 2 | 2" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 350 ± 25 um | <15 cm-2 | >=1E7 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 3 | 3" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 350 ± 25 um | <50 cm-2 | >=1E5 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 4 | 3" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 350 ± 25 um | <15 cm-2 | >=1E7 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 5 | 4" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 350 หรือ 500 ± 25 um | <50 cm-2 | >=1E5 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 6 | 4" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 350 หรือ 500 ± 25 um | <15 cm-2 | >=1E7 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 7 | 6" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 500 ± 25 um | <50 cm-2 | >=1E5 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 8 | 6" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 500 ± 25 um | <15 cm-2 | >=1E7 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 9 | 8" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 500 ± 25 um | <50 cm-2 | >=1E5 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 10 | 8" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 500 ± 25 um | <15 cm-2 | >=1E7 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 11 | 12" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 500 ± 25 um | <50 cm-2 | >=1E5 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
| 12 | 12" 4H | กึ่งฉนวน / V หรือไม่เจือ | <0001>+/-0.5 องศา | 500 ± 25 um | <15 cm-2 | >=1E7 Ω•cm | ขัดสองด้าน/ด้าน Si พร้อมใช้งานพร้อม CMP | <0.5 nm |
อุปกรณ์อิเล็กทรอนิกส์กำลังไฟสูง
SiC MOSFET, ไดโอด Schottky, อินเวอร์เตอร์แรงดันไฟฟ้าสูง และโมดูลกำลังไฟ EV แบบชาร์จเร็วใช้ประโยชน์จากความต้านทานต่ำและสนามไฟฟ้าพังทลายสูงของ SiC
ระบบ RF และไมโครเวฟ
เครื่องขยายเสียงกำลังไฟสถานีฐาน 5G/6G, โมดูลเรดาร์คลื่นมิลลิเมตร และส่วนหน้าของการสื่อสารผ่านดาวเทียมต้องการประสิทธิภาพความถี่สูงและความทนทานต่อรังสีของ SiC
โฟโตอิเล็กทรอนิกส์และโฟโตนิกส์
UV-LED, ไดโอดเลเซอร์สีน้ำเงิน และโฟโตดีเทคเตอร์ช่องว่างพลังงานกว้างได้รับประโยชน์จากพื้นผิวที่เรียบระดับอะตอมและปราศจากข้อบกพร่องสำหรับการเติบโตแบบสม่ำเสมอ
การตรวจจับสภาพแวดล้อมที่รุนแรง
เซ็นเซอร์วัดแรงดัน/อุณหภูมิสูง, องค์ประกอบการตรวจสอบกังหันก๊าซ และเครื่องตรวจจับเกรดนิวเคลียร์ใช้ประโยชน์จากความเสถียรของ SiC ที่สูงกว่า 600 °C และภายใต้ฟลักซ์รังสีสูง
การบินและอวกาศและการป้องกันประเทศ
อุปกรณ์อิเล็กทรอนิกส์กำลังไฟดาวเทียม, เรดาร์ติดขีปนาวุธ และระบบการบินต้องการความแข็งแกร่งของ SiC ในสุญญากาศ, การหมุนเวียนของอุณหภูมิ และสภาพแวดล้อมที่มีค่า G สูง
การวิจัยขั้นสูงและโซลูชันที่กำหนดเอง
พื้นผิวฉนวนควอนตัมคอมพิวติ้ง, ออปติกไมโครคาวิตี้ และรูปทรงหน้าต่างแบบสั่งทำพิเศษ (ทรงกลม, ร่อง V, รูปหลายเหลี่ยม) สำหรับ R&D ที่ล้ำสมัย
ทำไมต้องเลือก SiC กึ่งฉนวนมากกว่า SiC นำไฟฟ้า?
SiC กึ่งฉนวนแสดงความต้านทานไฟฟ้าสูงพิเศษผ่านการชดเชยระดับลึก ลดกระแสไฟรั่วในอุปกรณ์แรงดันไฟฟ้าสูงและความถี่สูงได้อย่างมาก ในขณะที่ SiC นำไฟฟ้าเหมาะสำหรับการใช้งานช่อง MOSFET ที่มีแรงดันไฟฟ้าต่ำกว่าหรือกำลังไฟ
เวเฟอร์เหล่านี้สามารถเข้าสู่การเติบโตแบบ epitaxial ได้โดยตรงหรือไม่?
ใช่ เรามีเวเฟอร์กึ่งฉนวน “พร้อมสำหรับการเติบโต” ที่ปรับให้เหมาะสมสำหรับ MOCVD, HVPE หรือ MBE พร้อมการบำบัดพื้นผิวและการควบคุมข้อบกพร่องเพื่อให้มั่นใจในคุณภาพของชั้น epitaxial ที่ยอดเยี่ยม
รับประกันความสะอาดของเวเฟอร์ได้อย่างไร?
กระบวนการห้องสะอาด Class-100, การทำความสะอาดด้วยคลื่นเสียงความถี่สูงและสารเคมีหลายขั้นตอน รวมถึงการบรรจุแบบปิดผนึกด้วยไนโตรเจน ทำให้มั่นใจได้ว่ามีอนุภาค, สารตกค้างอินทรีย์ หรือรอยขีดข่วนขนาดเล็กเป็นศูนย์
ระยะเวลารอคอยโดยทั่วไปและคำสั่งซื้อขั้นต่ำคืออะไร?
ตัวอย่าง (สูงสุด 5 ชิ้น) จัดส่งภายใน 7–10 วันทำการ คำสั่งซื้อการผลิต (MOQ = 5 เวเฟอร์) จะถูกจัดส่งภายใน 4–6 สัปดาห์ ขึ้นอยู่กับขนาดและคุณสมบัติที่กำหนดเอง
คุณมีรูปทรงหรือพื้นผิวที่กำหนดเองหรือไม่?
ใช่ นอกเหนือจากเวเฟอร์วงกลมมาตรฐานแล้ว เรายังผลิตหน้าต่างระนาบ, ชิ้นส่วนร่อง V, เลนส์ทรงกลม และรูปทรงอื่นๆ ที่สั่งทำพิเศษ
