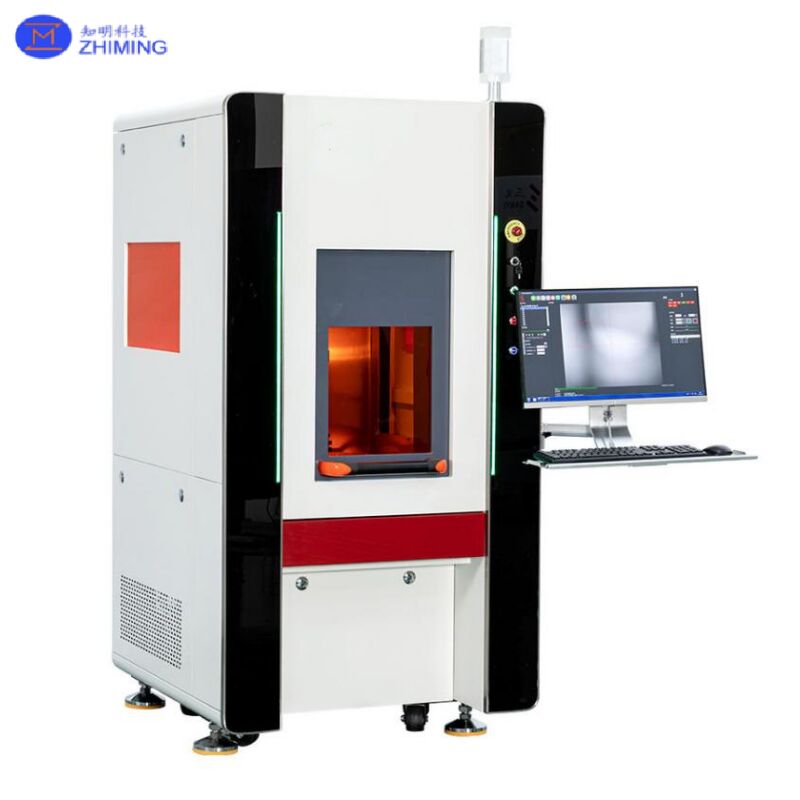

เครื่อง SY-CVD11E เป็น ระบบตัดด้วยเลเซอร์สีเขียว 532 nm ออกแบบมาเพื่อการตัด/สไลซ์อย่างแม่นยำของ วัสดุแข็งพิเศษ. วัสดุที่ให้มาบ่งชี้ว่าการใช้งานทั่วไป ได้แก่ เพชรธรรมชาติ, เพชรที่ปลูกในห้องปฏิบัติการ, และวัสดุแข็งพิเศษอื่นๆ เช่น CVD, PCD, MCD และ CBN.
เลเซอร์สีเขียว (532 nm) ในระบบนี้สร้างขึ้นโดย การเพิ่มความถี่ของ 1064 nm. วัสดุเน้นย้ำว่า เมื่อเทียบกับ 1064 nm (อธิบายว่าเป็น “เลเซอร์สีแดง” ในเอกสาร) 532 nm ให้:
ประสิทธิภาพการประมวลผลที่สูงขึ้น;
พื้นผิวตัดที่เรียบเนียนขึ้น;
ลดการเกิดกราไฟท์ (การเกิดกราไฟท์ที่ไม่พึงประสงค์น้อยลงในระหว่างการประมวลผล)
จุดเหล่านี้ถูกวางตำแหน่งเป็นประโยชน์ในทางปฏิบัติสำหรับการบรรลุคุณภาพการตัดที่ดีขึ้นและผลลัพธ์ที่เสถียรมากขึ้นเมื่อประมวลผลเพชรและวัสดุแข็งพิเศษที่คล้ายกัน
เพื่อเพิ่มความเสถียรและความแม่นยำในระยะยาว เครื่องจักรใช้ หินอ่อนธรรมชาติเป็นฐานออปติคัล, ซึ่งวัสดุอธิบายว่าเป็นประโยชน์ในการปรับปรุง ความเสถียรของเอาต์พุตเลเซอร์ และโดยรวม ความแม่นยำในการตัดเฉือน ในระหว่างการทำงาน
แหล่งกำเนิดเลเซอร์ใช้ การระบายความร้อนด้วยการหมุนเวียนของน้ำ. เอกสารยังระบุด้วยว่าโมดูลปั๊มหลักใช้ “โมดูลปั๊ม USA CEO” (คำพูดตามที่ระบุไว้ในแหล่งที่มา) เพื่อรองรับการทำงานที่เสถียรและใช้งานได้นาน
การกำหนดค่าระบบ (โมดูลหลัก)ระบบนี้อธิบายว่าเป็นแพลตฟอร์มแบบบูรณาการซึ่งรวมถึง:
ระบบเลเซอร์ (เอาต์พุต 532 nm)
ระบบเส้นทางออปติคัล
ระบบซอฟต์แวร์ (ซอฟต์แวร์ตัดที่พัฒนาขึ้นเอง)
ระบบควบคุม (การ์ดควบคุมเฉพาะ + ตัวควบคุมแบบตั้งโปรแกรมได้ พร้อม PC อุตสาหกรรม)
ระบบถ่ายภาพวิสัยทัศน์
ระบบเคลื่อนที่ (ตำแหน่ง/การตัด XYZ)
การสกัดฝุ่น: เครื่อง มีเพียงอินเทอร์เฟซกำจัดฝุ่นเท่านั้น ไม่รวมเครื่องเก็บฝุ่น.
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ความยาวคลื่นเลเซอร์ | 532 nm |
| กำลังเลเซอร์ | 20 W @ 10 kHz |
| วิธีการระบายความร้อน | การระบายความร้อนด้วยน้ำ |
| ระยะการเดินทาง | X 150 มม.; Y 150 มม.; Z 70 มม. |
| ความแม่นยำ | XYZ ±0.002 มม. |
| ความสามารถในการทำซ้ำ | XYZ ±0.001 มม. |
| ความเร็วสูงสุดของสเตจ | 500 มม./วินาที |
| การควบคุม | การ์ดควบคุมการเคลื่อนที่ของ Googol; ซอฟต์แวร์ตัดที่พัฒนาขึ้นเอง; คอมพิวเตอร์อุตสาหกรรม |
| วิสัยทัศน์ | กล้องอุตสาหกรรม HD 1.3 MP |
| กำลังไฟรวม | 2 kW |
| น้ำหนักรวม | ประมาณ 6800 กก. |
| ขนาดเครื่อง | 990 (ยาว) × 850 (กว้าง) × 1770 (สูง) มม. |
| ขนาดสไลซ์ (มม.) | ความกว้างของรอยตัดสูงสุด (μm) | เวลาในการตัด (นาที) | ความคลาดเคลื่อนจากบนลงล่าง (μm) |
|---|---|---|---|
| 7 × 7 | 230 | 20 | 30 |
| 10 × 10 | 320 | 42 | 30 |
| 15 × 15 | 600 | 160 | 30 |
การตีความ (ยังคงอยู่ในข้อมูลแหล่งที่มา)
ตัวอย่างแสดงให้เห็นว่าเมื่อขนาดสไลซ์เพิ่มขึ้น ความกว้างของรอยตัดและเวลาในการตัดจะเพิ่มขึ้นตามไปด้วย, ในขณะที่ ความคลาดเคลื่อนจากบนลงล่างที่ระบุยังคงอยู่ที่ 30 μm ในกรณีอ้างอิงที่ให้มา
ตามวัสดุผลิตภัณฑ์ การใช้งานทั่วไป ได้แก่ เพชรธรรมชาติ, เพชรที่ปลูกในห้องปฏิบัติการ, และวัสดุแข็งพิเศษ เช่น CVD, PCD, MCD และ CBN.
เอกสารระบุว่าเลเซอร์สีเขียว 532 nm สร้างขึ้นโดย การเพิ่มความถี่ของ 1064 nm, และเมื่อเทียบกับ 1064 nm (เรียกว่า “เลเซอร์สีแดง” ในวัสดุ) ให้:
ประสิทธิภาพการประมวลผลที่สูงขึ้น
พื้นผิวตัดที่เรียบเนียนขึ้น
การเกิดกราไฟท์น้อยลง
ความยาวคลื่น: 532 nm
กำลังเลเซอร์: 20 W @ 10 kHz
การระบายความร้อน: การระบายความร้อนด้วยน้ำ
