Sapphire Wafer Al2O3 8 นิ้ว C ระเบียง A ระเบียง M ระเบียง KY Double Slide Polished SSP
รายละเอียดสินค้า:
| Place of Origin: | China |
| ชื่อแบรนด์: | ZMSH |
| Model Number: | Sapphire subatrate |
การชำระเงิน:
| เวลาการส่งมอบ: | 2-4 สัปดาห์ |
|---|---|
| เงื่อนไขการชำระเงิน: | T/T |
|
ข้อมูลรายละเอียด |
|||
| ปรับแต่ง: | ยอมรับ | วิธีการเติบโต: | เควาย |
|---|---|---|---|
| เกรดความคมชัด: | ฟลอริด้า | ความต้านทานภายใน: | 1E16 Ω-ซม |
| ความหนาของชั้น: | 1-5um | ความทนทานต่อเส้นผ่านศูนย์กลาง: | ≤3% |
| ความยาว: | 30ม | ความขรุขระของพื้นผิว: | รา < 0.5 นิวตันเมตร |
| เน้น: | วอฟเฟอร์สีซาฟฟาย 200 มม.,KY EFG ซาฟฟายร์วอลเฟอร์,8 นิ้ว Sapphire โวฟเฟอร์ |
||
รายละเอียดสินค้า

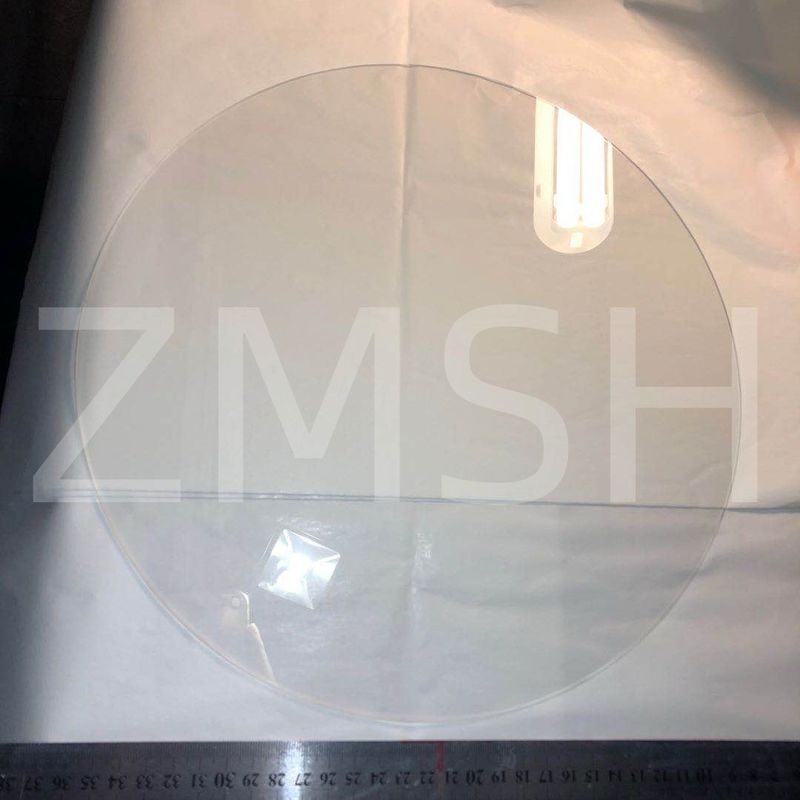

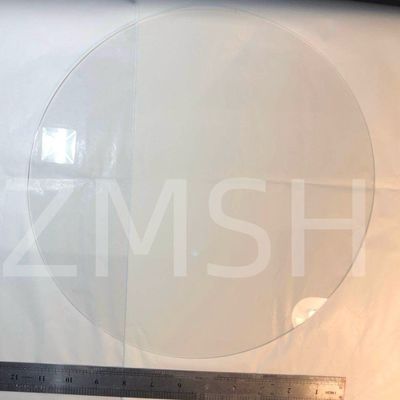

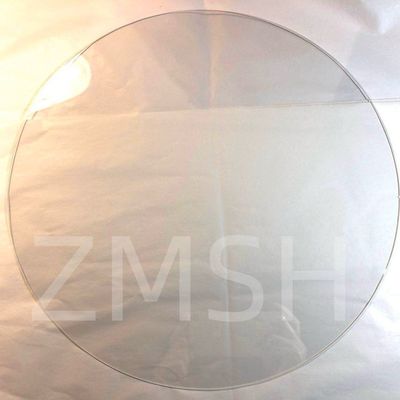

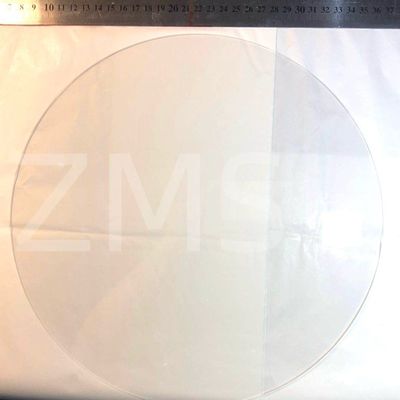

วอฟเฟอร์สีซาฟฟาย 8 นิ้ว กว้าง 200 มิลลิเมตร C ระดับ A ระดับ KY EFG Double Slide Polished
คําอธิบายสินค้า:
ในปี 1992 วิศวกรญี่ปุ่น ชูจิ นากามูระ ได้ปฏิวัติสาขานี้โดยการใช้สับสราตสีซาฟีร์อย่างประสบความสําเร็จในการเตรียมชั้น Epitaxial GaN ทําให้สามารถผลิต LED สีฟ้าได้ความก้าวหน้านี้ทําให้การพัฒนา LED สีฟ้าและสีเขียวขยายตัวอย่างรวดเร็วซาฟฟิอร เป็นที่รู้จักด้วยความแข็งแรงสูงสุด และคุณสมบัติทางกายภาพและเคมีที่มั่นคงในอุณหภูมิสูงได้ปรับเปลี่ยนไปเป็นตัวเลือกหลักในการผลิต LED สีฟ้าและสีเขียว.
โวฟเฟอร์ซะฟฟายร์แสดงความยืดหยุ่น โดยที่ระดับ C <0001 เป็นระดับคริสตัลที่ใช้กันทั่วไปสําหรับซะฟฟายร์และ R-plane <1-102>.
ผนังบางกระจกเดียวของโมลิบดีนัมดิซัลฟิด (MoS2) สามารถปลูกได้บนพื้นผังซาฟีร์ที่ไม่ตรงกันสับสราตสีซาฟีร์ที่ไม่ตรงกัน หมายถึง สับสราตที่แนวโน้มของคริสตัลด้านปลายคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องคล้องโดยปกติในช่วง 0.5 องศาถึง 6 องศา
วอฟเฟอรซาฟฟายร์ยังสามารถใช้เป็นหน้าต่างทางออนไลน์, พกพา, และแผ่น. เนื่องจากความแข็งแรงสูงของซาฟฟายร์และคุณสมบัติทางกายภาพและเคมีที่มั่นคงมันยังถูกใช้ในการผลิตผลิตภัณฑ์ที่มีประโยชน์ต่างๆ เช่น เครื่องต้ม, หมุนยนต์, ซับและส่วนประกอบอื่น ๆ
| รายการ | 8 นิ้ว C-plane ((0001) 1300μm Sapphire Wafers | |
| วัสดุคริสตัล | 99,999%, ความบริสุทธิ์สูง, Al2O3 โมโนคริสตัล | |
| เกรด | พรีม, อีพี-รีด | |
| การตั้งทิศทางบนพื้นผิว | C-plane ((0001) | |
| มุมนอกของระนาบ C สู่แกน M 0.2 +/- 0.1° | ||
| กว้าง | 200.0 มิลลิเมตร +/- 0.2 มิลลิเมตร | |
| ความหนา | 1300 μm +/- 25 μm | |
| ด้านเดียวเคลือบ | ด้านหน้า | อีพี-พอลิส Ra < 0.2 nm (โดย AFM) |
| (SSP) | ด้านหลัง | แผ่นละเอียด Ra = 0.8 μm ถึง 1.2 μm |
| โปรโมชั่น 2 ด้าน | ด้านหน้า | อีพี-พอลิส Ra < 0.2 nm (โดย AFM) |
| (DSP) | ด้านหลัง | อีพี-พอลิส Ra < 0.2 nm (โดย AFM) |
| TTV | < 30 μm | |
| BOW | < 30 μm | |
| WARP | < 30 μm | |
| การทําความสะอาด / การบรรจุ | ประเภท 100 การทําความสะอาดห้องสะอาดและการบรรจุบรรจุ Vakuum | |
| 25 ชิ้นในกระป๋องคาสเก็ตหนึ่งหรือกระป๋องชิ้นเดียว | ||
ลักษณะ
1คุณสมบัติทางแสงที่ดีที่สุดของวอล์ฟ sapphire ทําให้มันเป็นวัสดุที่เหมาะสมสําหรับองค์ประกอบทางแสง Sapphire มีความผ่านสูงโดยเฉพาะในระยะอัลตราไวโอเล็ตถึงใกล้อินฟราเรด (150nm ถึง 5500nm), ที่มีดัชนีการหักประมาณ 176ลักษณะเหล่านี้ได้นําไปสู่การใช้ sapphire ในเครื่องมือ optical ความละเอียดสูง
2ในแง่ของคุณสมบัติอิเล็กทรอนิกส์ วอฟเฟอร์ sapphire เป็นวัสดุที่มีความกว้างขวาง (ประมาณ 9.9 eV) ทําให้มันทํางานได้ดีในอุปกรณ์อิเล็กทรอนิกส์ความดันสูงและความถี่สูงเนื่องจากความละเอียดสูงและการสูญเสียไฟฟ้าต่ํา, sapphire เป็นวัสดุที่ใช้เป็นพื้นฐานสําหรับอุปกรณ์ครึ่งตัวนํา โดยเฉพาะอย่างยิ่งในแอพลิเคชัน เช่น ทรานซิสเตอร์เคลื่อนไหวอิเล็กทรอนสูง (HEMT) และอุปกรณ์ที่ใช้แกลเลียมไนไตรด์ (GaN)
3วอฟเฟอร สาปฟิอร มีความแข็งแรงของมอห์ส 9 อันดับที่สองหลังจากเพชร ซึ่งทําให้มันมีข้อดีเด่นในเรื่องของความทนทานกับการสวมใส่และความทนทานกับรอยขีดข่วนสามารถทนความดันและการกระแทกสูง.
4โวฟเฟอร์ซาปไพรยังมีความสามารถในการนําไฟที่สูงมากประมาณ 25 W / m · K ทําให้มันสามารถรักษาคุณสมบัติทางกายภาพและเคมีที่มั่นคงในสภาพอากาศสูงมีจุดละลายสูง 2054 °C และมีสัดส่วนการขยายความร้อนต่ํา (8.4 x 10^-6/K) วาฟเฟอร์ซาฟฟียร์สามารถรักษาความมั่นคงของมิติในอุปกรณ์อุณหภูมิสูง
การใช้งาน:
วอฟเฟอร ซาฟฟายร์ เป็นวัสดุที่มีความโปร่งใสสูง ความแข็งแรง และความมั่นคงทางเคมีพวกเขาถูกใช้อย่างแพร่หลายในการผลิตสินค้าอิเล็กทรอนิกส์, อุปกรณ์แสงและอุปกรณ์ความแม่นยํา
1อุปกรณ์แสง:
ใช้เป็นเลนส์, หน้าต่าง, Polarizers ฯลฯ, ในอุปกรณ์ออทคิตร
ในเครื่องตัดเลเซอร์, การผสมและเครื่องหมายระดับสูง เลนส์สีทรายสามารถปกป้องและทําให้ผลิตเลเซอร์มั่นคง เพิ่มความแม่นยําและความมั่นคงของเครื่องมือ
2อุปกรณ์แม่น:
ใช้เป็นองค์ประกอบการตั้งตําแหน่ง, หมุน, บุช, ฯลฯ ในเครื่องมือความแม่นยํา
ในการทํานาฬิกา ผงสีซาฟีร์ถูกนํามาใช้ในแกนหมุนของกระแส, กล่องนาฬิกา, กล่อง, เป็นต้น เพื่อปรับปรุงความทนทานต่อรอยขีดข่วน, การป้องกัน UV และความสวยงาม
3สินค้าอิเล็กทรอนิกส์:
ใช้ในกระจกป้องกันกล้องมือถือ, ป้องกันแผ่น, เซ็นเซอร์ลายนิ้วมือ เป็นต้น
เพิ่มความแข็งแรงของผลิตภัณฑ์, ความโปร่งใส, และความทนทานต่อการสวมใส่, พบการใช้งานอย่างกว้างขวางในตลาดอิเล็กทรอนิกส์ระดับสูง
การนําเข้าสู่วิธีการคริสตัลยาวของ sapphire
ตั้งแต่หินแท้สังเคราะห์แรกได้รับโดยใช้วิธีการหลอมหลอมไฟในปี 1902 เทคนิคต่าง ๆ สําหรับการเติบโตของคริสตัลซาฟฟายร์เทียมได้ดําเนินการพัฒนาต่อไปส่งผลให้เกิดวิธีการเจริญเติบโตคริสตัลมากกว่า 12 วิธี เช่นวิธีการหลอมไฟ, วิธี Czochralski และวิธีน้ําร้อน แต่ละวิธีมีข้อดีและข้อเสียของมันเองกระบวนการอุตสาหกรรมหลักที่ใช้อยู่ปัจจุบันรวมถึงวิธีการน้ําร้อน, วิธี Czochralski, วิธีการเติบโตที่ปรับปรุงด้วยฟิล์ม (EFG) ที่กําหนดขอบ และวิธีการแช่แข็งแบบแนวขวางตั้ง (VHGF)ส่วนถัดไปจะแนะนําวิธีการเจริญเติบโตกระจกเฉพาะสําหรับ sapphire.
1วิธีการหลอมหลอมไฟ (กระบวนการ Verneuil)
กระบวนการเวอร์เนียล (Verneuil process) หรือที่รู้จักกันในชื่อวิธีการหลอมรวมไฟ ได้รับชื่อจากนักเคมีชาวฝรั่งเศสชื่อดัง ออเกสต์ วิคตอร์ หลุยส์ เวอร์เนียล (Auguste Victor Louis Verneuil)ผู้ประดิษฐ์วิธีการสร้างหินแท้ครั้งแรกในปี ค.ศ. 1902 เขาค้นพบวิธีการ "การหลอมรวมไฟ" ซึ่งยังคงถูกใช้ในปัจจุบัน เป็นวิธีการที่ประหยัดในการผลิตหินแท้สังเคราะห์กระบวนการ Verneuil ส่งผลิตส่วนใหญ่ของวัสดุเพชรไฟฟิวชั่นนอกจากจะใช้กันทั่วไปในการสังเคราะห์หินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินสีน้ําเงินสังเคราะห์, และสตรอนติอุมไทนาทสังกะสี ในหมู่หินแท้อื่นๆ ที่มีในตลาด
2วิธีคีโรโปโลส
วิธีไคโรโพลัส หรือยังเรียกว่าวิธีไคโรโพลัส เป็นครั้งแรกที่ไคโรโพลัสเสนอในปี ค.ศ. 1926 สําหรับการเติบโตของคริสตัลวิธีนี้ถูกใช้เป็นหลักในการเตรียมและวิจัยคริสตัลฮาไลด์ขนาดใหญ่ในปี 1960 และ 1970 ด้วยการปรับปรุงโดย Musatov จากสหภาพโซเวียตเก่า วิธีนี้ถูกนําไปใช้ในการจัดทําซาฟฟิร์ทําให้มันเป็นหนึ่งในวิธีที่มีประสิทธิภาพในการผลิตคริสตัลซาฟีร์ขนาดใหญ่ที่วิธี Czochralski ไม่พอคริสตัลที่ปลูกโดยใช้วิธี Kyropoulos แสดงคุณภาพสูง ราคาถูก และเหมาะสําหรับการผลิตอุตสาหกรรมขนาดใหญ่
ปัจจุบัน, ประมาณ 70% ของสับสราตทองเหลืองที่ใช้สําหรับ LEDs ทั่วโลกถูกปลูกโดยใช้วิธี Kyropoulos หรือเวอร์ชั่นที่ปรับปรุงต่าง ๆ ของมัน.ความสําคัญของสับสราตสี sapphire ในการผลิต LED ได้ถูกบันทึกไว้อย่างดีในงานวิจัยมากมายในประเทศจีน ส่วนใหญ่ของบริษัทการเติบโตคริสตัล sapphire ใช้วิธี Kyropoulos
คริสตัลที่ปลูกโดยใช้วิธีนี้มักมีลักษณะเป็นรูปร่างเปรี้ยว และสามารถบรรลุกว้างได้ถึง 10-30 มม ที่เล็กกว่ากว้างของกระจกที่มันปลูกวิธี Kyropoulos เป็นเทคนิคที่มีประสิทธิภาพและมีความวัสดุสําหรับการเจริญเติบโตของกริสตัลเดียวของ sapphire ขนาดใหญ่และได้ผลิตอย่างสําเร็จกริสตัล sapphire ขนาดใหญ่ในข่าวล่าสุด เมื่อวันที่ 22 ธันวาคมคริสตัลเชง คริสตัลแลบอเรตอรี่ และบริษัทลูกค้า คริสตัลแหวน อิเล็กทรอนิกส์ ร่วมกันพัฒนาความสําเร็จใหม่ล่าสุด.
3วิธีการเจริญเติบโตของคริสตัล - วิธีการ Czochralski
วิธี Czochralski หรือที่รู้จักกันในชื่อกระบวนการ Czochralski หรือวิธี CZ เป็นเทคนิคที่ใช้ดึงคริสตัลจากสารละลายที่หลอมในกระบวนการค้นพบโดยนักเคมีชาวโปแลนด์ ยาน โชคราลสกี้ ในปี 1916, มันถูกพัฒนาโดย Bell Laboratories ในสหรัฐอเมริกาในปี 1950 สําหรับการเพาะเลี้ยงเยอร์มาเนียมระดับคริสตัลเดียวมันถูกนํามาใช้โดยนักวิทยาศาสตร์อื่นๆ สําหรับการปลูกครึ่งนําแบบคริสตัลเดียว เช่นซิลิคอน, เหรียญแท้โลหะเดียว, และหินแท้สังเคราะห์. วิธีนี้สามารถปลูกคริสตัลหินแท้ที่สําคัญ เช่น sapphires ไร้สี, หินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหินหิน,สปินเนล และสปินเนล
วิธี Czochralski เป็นวิธีหนึ่งที่สําคัญที่สุดในการปลูกคริสตัลเดี่ยวจากน้ําละลายวิธี Czochralski ที่ใช้กันทั่วไปที่สุดสําหรับการใช้งานขนาดใหญ่คือวิธี Czochralski ที่ทําด้วยการปรับความร้อนด้วยการปรับความร้อนการเลือกวัสดุที่ใช้ในการปรับปรุงระบายน้ําแตกต่างกันขึ้นอยู่กับกระจกที่ปลูกและสามารถรวมวัสดุเช่น อิริดีอุม โมลิบเดนูม พลาตินูม กราฟไทต์ และอ๊อกไซด์จุดละลายสูงการใช้งานจริง, อีริดีอุมมีปนเปื้อนต่ําสุดสําหรับซาฟฟีร์ แต่แพงมาก ส่งผลให้มีต้นทุนสูงขึ้นวอล์ฟสเทนและโมลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอลิบเดนมอล.
กระบวนการเจริญเติบโตของคริสตัลด้วยวิธี Czochralski-CZ รวมถึงการทําความร้อนของวัสดุแพร่จนถึงจุดละลายของมันเพื่อสร้างหลอม แล้วใช้เมล็ดคริสตัลเดียวเพื่อติดต่อกับผิวของหลอมความแตกต่างของอุณหภูมิที่สัมผัสของของเหลวและของแข็งระหว่างเมล็ดและการละลายผลลัพธ์คือ น้ําละลายเริ่มแข็งขึ้นบนผิวของเมล็ดพันธุ์เมล็ด จะ ถูก ดึง ขึ้น มา อย่าง ช้า ๆ ใน อัตรา ที่ ถูก ควบคุม, ทําให้ละลายแข็งลงอย่างช้า ๆ ณ ผิวหน้าของสายเมล็ดของเหลว-แข็ง, สร้างโลหะระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจกกระจก
4. วิธี EFG - การเติบโตที่กําหนดโดยขอบของหนัง
วิธีการกําหนดขอบการเติบโตแบบฟิล์ม (EFG) ซึ่งครั้งแรกถูกประดิษฐ์โดยอิสระโดยฮาโรลด์ ลาเบลล์ จากสหราชอาณาจักร และสเตปานอฟ จากสหภาพโซเวียตในช่วงปี 1960เป็นเทคโนโลยีการปรับรูปร่างใกล้กับเครือข่ายที่เกี่ยวข้องกับการปลูกกระจกกระจกกระจกตรงจากวัสดุหลอมวิธีนี้เป็นการเปลี่ยนแปลงของวิธี Czochralski และมีข้อดีหลาย ๆ ข้อต่อเทคนิคการเติบโตคริสตัลแบบดั้งเดิม
EFG ชนะความจําเป็นในการแปรรูปกลขนาดใหญ่ของคริสตัลเทียมในการผลิตอุตสาหกรรม ส่งผลให้มีการประหยัดวัสดุและลดต้นทุนการผลิตมันอนุญาตให้การเติบโตโดยตรงของคริสตัลในรูปร่างที่ต้องการ, การกําจัดความจําเป็นของการประกอบกระบวนการขนาดใหญ่
หนึ่งในข้อดีสําคัญของวิธี EFG คือประสิทธิภาพของวัสดุ
5วิธี HEM - วิธีแลกเปลี่ยนความร้อน
ในปี ค.ศ. 1969 เอฟ. ชมิด และ ดี. วิเชนิกกี้ ได้ประดิษฐ์วิธีการเจริญเติบโตคริสตัลใหม่ที่รู้จักกันในชื่อวิธีการชมิด-วิเชนิกกี้ ซึ่งภายหลังเปลี่ยนชื่อเป็นวิธีการแลกเปลี่ยนความร้อน (HEM) ในปี ค.ศ. 1972วิธี HEM ยืนยันว่าเป็นหนึ่งในเทคนิคที่มีความเจริญรุ่นมากที่สุดสําหรับการปลูกขนาดใหญ่, สีเสพฟิร์ที่มีคุณภาพสูง มีทิศทางการเจริญเติบโตของคริสตัลตามแกนแกน m หรือแกน r โดยทั่วไปใช้ทิศทางแกนแกน
หลักการ: วิธี HEM ใช้เครื่องแลกเปลี่ยนความร้อนเพื่อกําจัดความร้อน โดยสร้างความชันระดับอุณหภูมิตั้งในเขตการเติบโตของคริสตัล โดยที่บริเวณล่างเย็นกว่าบริเวณบนการปรับคลื่นนี้โดยการปรับการไหลของก๊าซ (โดยทั่วไปฮีเลียม) ภายในเครื่องแลกเปลี่ยนความร้อนและการเปลี่ยนแปลงพลังงานการทําความร้อนเพื่ออํานวยความสะดวกในการแข็งตัวช้า ๆ ของเหลืองหลอมจากด้านล่างไปด้านบน, สร้างคริสตัล
คุณลักษณะที่น่าสังเกตของกระบวนการ HEM ไม่เหมือนกับวิธีการเจริญเติบโตของคริสตัลอื่น ๆ คือการเชื่อมต่อของเหลวแข็งถูกดําน้ําใต้พื้นผิวของเหลวละลายการจมน้ํานี้ช่วยยับยั้งความรุนแรงทางอุณหภูมิและกลไกสภาพแวดล้อมการเจริญเติบโตแบบเรียบร้อยนี้ช่วยเพิ่มความสามีภาพทางเคมีของคริสตัลส่งผลให้เกิดคริสตัลที่มีคุณภาพสูงกว่านอกจากนี้ เนื่องจากการเผาไหม้ในสถานที่เป็นส่วนหนึ่งของวงจรการแข็ง HEM ความหนาแน่นของความบกพร่องมักจะต่ํากว่าวิธีอื่น ๆ
ความสามารถในการปลูกวัสดุในรูปร่างพิเศษต่าง ๆ อย่างไรก็ตาม การลดระดับความบกพร่องยังคงเป็นความท้าทายด้วยความก้าวหน้าทางเทคโนโลยีในช่วงหลายปีที่ผ่านมา, EFG ยังพบการใช้งานในวัสดุที่ใช้ในการฝังน้ําเหยื่อเคมีโลหะ-อินทรีย์ (MOCVD) สับสราต epitaxial ในระดับหนึ่ง
FAQ
Q:ข้อดีของการใช้แผ่นน้ําเงิน sapphire ในอุปกรณ์อิเล็กทรอนิกส์คืออะไร?
A:โวฟเฟอร์สีซาฟฟายร์มีคุณประโยชน์ เช่น ความสามารถในการนําไฟฟ้าสูง การกันไฟฟ้า ความอ่อนแอทางเคมี และความทนทานต่ออุณหภูมิสูงทําให้เหมาะสําหรับใช้ในอุปกรณ์อิเล็กทรอนิกส์ประสิทธิภาพสูง, LEDs และส่วนประกอบ RF
Q:ผงสีซะฟายร์สามารถใช้ในอุปกรณ์อุณหภูมิสูงได้หรือไม่ และคุณสมบัติเฉพาะอย่างใดที่ทําให้มันเหมาะสําหรับสภาพแวดล้อมดังกล่าว?
A:โวฟเฟอร์สีซาฟฟายร์ เหมาะสําหรับการใช้งานในอุณหภูมิสูง เนื่องจากจุดละลายสูง (ประมาณ 2054 ° C) ความสามารถในการนําไฟได้ดีเยี่ยมและความมั่นคงทางความร้อนคุณสมบัติ เหล่า นี้ ทํา ให้ ผง ไซฟีร์ สามารถ รักษา ความ เสมอ ของ โครงสร้าง และ การ ทํางาน ได้ ใน สภาพ ความ อบอุ่น.
