2 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว 3C-N SiC Wafer ซิลิคอนคาร์ไบด์ Optoelectronic แรงสูง RF LEDS
รายละเอียดสินค้า:
| Place of Origin: | China |
| ชื่อแบรนด์: | ZMSH |
| Model Number: | Silicon carbide wafer |
การชำระเงิน:
| Delivery Time: | 2 weeks |
|---|---|
| Payment Terms: | 100%T/T |
|
ข้อมูลรายละเอียด |
|||
| โรคอีพีดี: | ≤1E10/ซม2 | ความหนา: | 600±50ไมโครเมตร |
|---|---|---|---|
| อนุภาค: | อนุภาคอิสระ/ต่ำ | การยกเว้นขอบ: | ≤50um |
| ปลายผิว: | ขัดด้านเดียว / สองด้าน | ประเภท: | 3C-N |
| ความต้านทาน: | ความต้านทานสูง/ต่ำ | กว้าง: | 2นิ้ว 4นิ้ว 6นิ้ว 8นิ้ว |
| เน้น: | 8 นิ้ว ซิลิคอนคาร์ไบด DSP,4 นิ้ว ซิลิคอนคาร์บิด DSP,6 นิ้ว ซิลิคอนคาร์ไบด DSP |
||
รายละเอียดสินค้า
2 นิ้ว 4 นิ้ว 6 นิ้ว 8 นิ้ว 3C-N SiC Wafer ซิลิคอนคาร์ไบด์ Optoelectronic แรงสูง RF LEDS
คําอธิบายของ 3C-N SiC Wafer:
เมื่อเทียบกับ 4H-Sic ถึงแม้ว่าช่องว่างของซิลิคอนคาร์ไบด์ 3C
(3C SiC)
หนาวน้อยลง ความสามารถในการเคลื่อนไหวของตัวนําและความสามารถในการนําความร้อน และคุณสมบัติกลไกที่ดีกว่าของ 4H-SiCความหนาแน่นของความบกพร่องที่จุดต่อมา ระหว่าง qate oxide ปกปิดและ 3C-sic น้อยกว่าซึ่งเป็นสิ่งที่ดีต่อการผลิตอุปกรณ์ความแรงดันสูง ที่มีความน่าเชื่อถือสูงและใช้งานยาวนานอุปกรณ์ที่ใช้ 3C-SiC ส่วนใหญ่ถูกเตรียมไว้บนพื้นฐาน Si ที่มีความไม่เหมาะสมของกรอบขนาดใหญ่และความไม่เหมาะสมของปริมาณการขยายความร้อนระหว่าง Si และ 3C SiC ส่งผลให้มีความหนาแน่นสูง, ซึ่งส่งผลกระทบต่อผลงานของอุปกรณ์ นอกจากนี้, วาฟเฟอร์ 3C-SiC ราคาถูกจะมีผลกระทบที่สําคัญในการแทนที่ในตลาดอุปกรณ์พลังงานในช่วงความกระชับกําลัง 600-1200v,เร่งความก้าวหน้าของอุตสาหกรรมทั้งหมดดังนั้น การพัฒนาแผ่น 3C-SiC ในจํานวนมากจึงเป็นสิ่งที่หลีกเลี่ยงไม่ได้
ตัวอักษรของ 3C-N SiC Wafer:
1โครงสร้างคริสตัล: 3C-SiC มีโครงสร้างคริสตัลบาคิก ไม่เหมือนกับโพลิตี้ป์ 4H-SiC และ 6H-SiC หกเหลี่ยมที่พบได้ทั่วไป โครงสร้างบาคิกนี้มีข้อดีบางอย่างในการใช้งานบางรายการ
2ช่องแบนด์เกป: ช่องแบนด์เกปของ 3C-SiC อยู่ประมาณ 2.2 eV ทําให้มันเหมาะสําหรับการใช้งานในออปโตอิเล็กทรอนิกส์และอิเล็กทรอนิกส์อุณหภูมิสูง
3ความสามารถในการนําความร้อน: 3C-SiC มีความสามารถในการนําความร้อนสูง ซึ่งสําคัญสําหรับการใช้งานที่ต้องการการระบายความร้อนอย่างมีประสิทธิภาพ
4ความเข้ากันได้: มันเข้ากันได้กับเทคโนโลยีการประมวลผลซิลิคอนมาตรฐาน ทําให้สามารถบูรณาการกับอุปกรณ์ที่ใช้ซิลิคอนได้
รูปแบบของ 3C-N SiC Wafer:
| สินทรัพย์ | N-type 3C-SiC คริสตัลเดียว |
| ปริมาตรของเกต | a=4.349 Å |
| ลําดับการสะสม | เอบีซี |
| ความแข็งแรงของโมห์ | ≈92 |
| เทอร์ม คออฟเซนต์การขยาย | 3.8×10-6/K |
| คอนสแตนต์ของไดเอลคตร | c ~ 9.66 |
| แบนด์-ก๊าป | 2.36 eV |
| สนามไฟฟ้าที่แตก | 2-5×106V/cm |
| ความเร็วของความชุ่มชื่น | 2.7×107m/s |
| เกรด | เกรดการผลิต MPD 0 (เกรด Z) | เกรดการผลิตมาตรฐาน (เกรด P) | เกรดตัวปลอม (เกรด D) |
| กว้าง | 145.5 mm ~ 150.0 mm | ||
| ความหนา | 350 μm ± 25 μm | ||
| การตั้งทิศทางของแผ่น | นอกแกน: 2.0°-4.0°ไปทาง [1120] ± 0.5° สําหรับ 4H/6H-P, บนแกน: | ||
| ความหนาแน่นของไมโครไพ | 0 ซม-2 | ||
| ความต้านทาน | ≤0.8 mΩ ̊cm | ≤ 1 m Ω ̊cm | |
| แนวโน้มพื้นฐาน | {110} ± 5.0° | ||
| ความยาวแบบเรียบหลัก | 32.5 มิลลิเมตร ± 2.0 มิลลิเมตร | ||
| ความยาวที่เรียบรอง | 18.0 mm ± 2,0 mm | ||
| การตั้งทิศทางที่เรียบระดับรอง | ซิลิคอนหน้าขึ้น: 90 ° CW จาก Prime flat ± 5.0 ° | ||
| การตัดขอบ | 3 มม. | 6 มม. | |
| LTV/TTV/Bow/Warp | ≤ 2.5 μm/≤ 5 μm/≤ 15 μm/≤ 30 μm | ≤ 10 μm/≤ 15 μm/≤ 25 μm/≤ 40 μm | |
| ความหยาบคาย | โปแลนด์ Ra≤1 nm | ||
| CMP Ra≤0.2 nm | Ra≤0.5 nm | ||
| แผ่นขอบแตกด้วยแสงแรงสูง | ไม่มี | ความยาวรวม ≤ 10 mm ความยาวเดียว ≤ 2 mm | |
| แผ่นสี่เหลี่ยมโดยแสงแรงสูง | พื้นที่สะสม ≤0.05% | พื้นที่สะสม ≤0.1% | |
| พื้นที่พอลิไทป์ โดยแสงแรงสูง | ไม่มี | พื้นที่สะสม ≤ 3% | |
| การรวมคาร์บอนในภาพ | พื้นที่สะสม ≤0.05% | พื้นที่สะสม ≤ 3% | |
| ผิวซิลิคอนถูกขีดข่วนด้วยแสงแรงสูง | ไม่มี | ความยาวสะสม ≤ 1 × กว้างของแผ่น | |
| ชิปขอบสูงด้วยความเข้มงวดของแสง | ไม่มีการอนุญาต ความกว้างและความลึก ≥0.2mm | 5 ยอมรับ ≤ 1 มิลลิเมตร | |
| การปนเปื้อนพื้นผิวซิลิคอน ด้วยความเข้มข้นสูง | ไม่มี | ||
| การบรรจุ | คาเซ็ตหลายแผ่น หรือบรรจุแผ่นเดียว | ||
การใช้งานของ 3C-N SiC Wafer:
1พลังงานอิเล็กทรอนิกส์:วอฟเฟอร์ 3C-SiC ใช้ในอุปกรณ์อิเล็กทรอนิกส์ประสิทธิภาพสูง เช่น MOSFETs (Metal-Oxide-Semiconductor Field-Effect Transistors), ความสามารถในการนําไฟสูง และความต้านทานต่ํา
2เครื่อง RF และเครื่องไมโครเวฟ The high electron mobility and superior thermal conductivity of 3C-SiC make it suitable for applications in radio frequency (RF) and microwave devices like high-power amplifiers and high-frequency transistors.
3ออปโตอิเล็กทรอนิกส์: วอฟเฟอร์ 3C-SiC ใช้ในการพัฒนาอุปกรณ์ออปโตอิเล็กทรอนิกส์ เช่น ไดโอเดสปล่อยแสง (LEDs)และไดโอเดสเลเซอร์ เนื่องจากความกว้างและคุณสมบัติความร้อนที่ดี.
4อุปกรณ์ MEMS และ NEMS ระบบไมโครไฟฟ้า-เครื่องกล (MEMS) และระบบนาโนไฟฟ้า-เครื่องกล (NEMS) ได้รับประโยชน์จากแผ่น 3C-SiC สําหรับความมั่นคงทางเครื่องกลความสามารถในการทํางานในอุณหภูมิสูงและความอ่อนแอทางเคมี
5เซนเซอร์: วาเฟอร์ 3C-SiC ใช้ในการผลิตเซนเซอร์สําหรับสภาพแวดล้อมที่รุนแรง เช่น เซนเซอร์อุณหภูมิสูง เซนเซอร์ความดัน เซนเซอร์ก๊าซ และเซนเซอร์เคมีเนื่องจากความแข็งแรงและความมั่นคง.
6ระบบเครือข่ายไฟฟ้า: ในระบบกระจายและส่งไฟฟ้า, โวฟเฟอร์ 3C-SiC ใช้ในอุปกรณ์และองค์ประกอบความดันสูงเพื่อการแปลงพลังงานอย่างมีประสิทธิภาพและลดการสูญเสียพลังงาน
7การบินและการป้องกัน: ความอดทนต่ออุณหภูมิสูงและความแข็งแรงต่อรังสีของ 3C-SiC ทําให้มันเหมาะสําหรับการใช้งานด้านอากาศและการป้องกัน รวมถึงส่วนประกอบเครื่องบิน ระบบราดาร์และอุปกรณ์สื่อสาร.
8การเก็บพลังงาน: วอฟเฟอร์ 3C-SiC ใช้ในการเก็บพลังงาน เช่น แบตเตอรี่และซุปเปอร์คอนเดซิเตอร์ เนื่องจากความสามารถในการนําความร้อนสูงและความมั่นคงในสภาพการทํางานที่ยากลําบาก
อุตสาหกรรมครึ่งนํา: วาเฟอร์ 3C-SiC ยังถูกใช้ในอุตสาหกรรมครึ่งนําเพื่อการพัฒนาวงจรบูรณาการและองค์ประกอบอิเล็กทรอนิกส์ที่มีประสิทธิภาพสูง

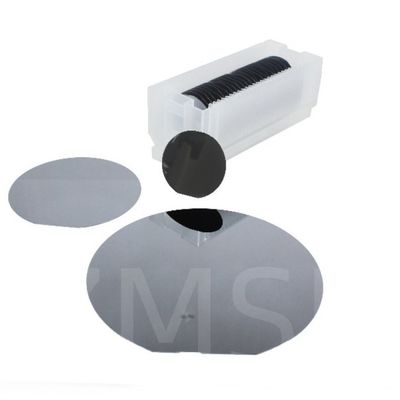

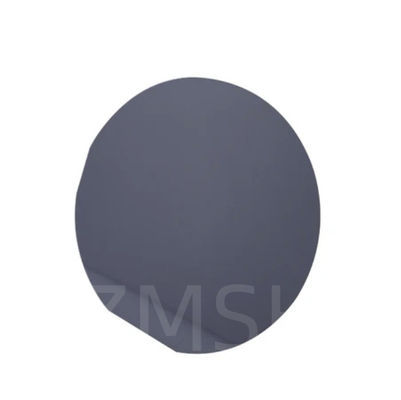

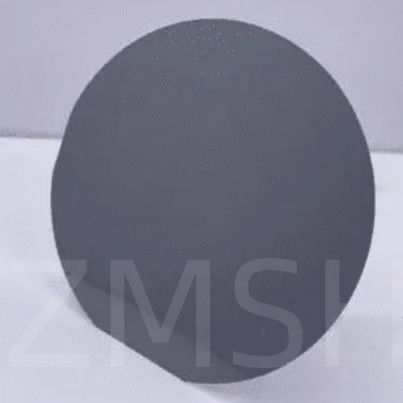

ภาพการใช้งานของ 3C-N SiC Wafer:

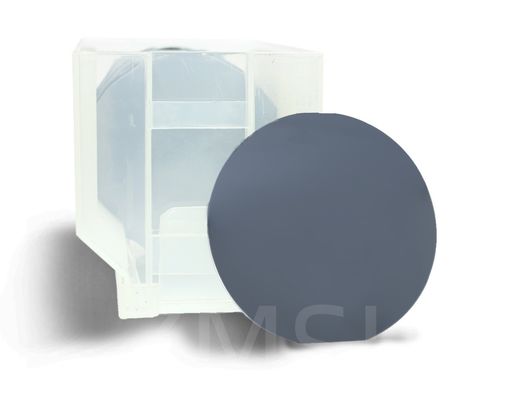

การบรรจุและการขนส่ง
FAQ:
1.Q: ความแตกต่างระหว่าง 4H และ 3C คืออะไรซิลิคอนคาร์ไบด์?
A: เมื่อเทียบกับ 4H-SiC แม้ว่าช่องว่างของซิลิคอนคาร์ไบด์ 3C (3C SiC) จะต่ํากว่า แต่ความเคลื่อนไหวของตัวพกพา, ความสามารถในการนําความร้อนและคุณสมบัติกลของมันดีกว่าของ 4H-SiC
2.Q: ความสัมพันธ์อิเล็กตรอนของ 3C SiC คืออะไร?
A: ความสัมพันธ์อิเล็กตรอนของ 3C, 6H และ 4H SIC (0001) คือ 3.8eV, 3.3eV และ 3.1eV ตามลําดับ
