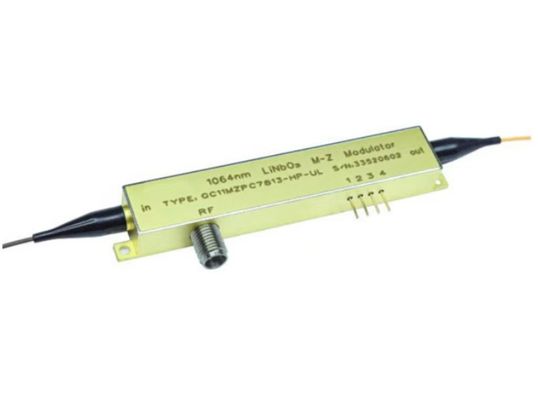

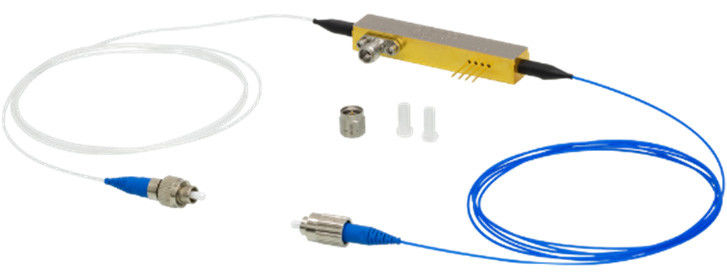

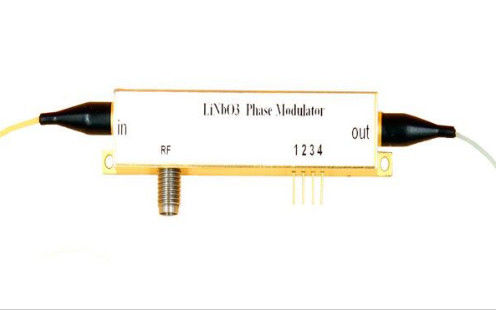

เครื่องปรับระดับระยะลิตยูมไนโอเบต 40 GHz
รายละเอียดสินค้า:
| สถานที่กำเนิด: | จีน |
| ชื่อแบรนด์: | ZMSH |
| หมายเลขรุ่น: | 40 GHz Multi-band Lithium Niobate Modulator |
การชำระเงิน:
| จำนวนสั่งซื้อขั้นต่ำ: | 2 |
|---|---|
| ราคา: | undetermined |
| รายละเอียดการบรรจุ: | พลาสติกโฟม+กล่อง |
| เวลาการส่งมอบ: | 2-4 สัปดาห์ |
| เงื่อนไขการชำระเงิน: | T/T |
| สามารถในการผลิต: | 1,000 ชิ้น / สัปดาห์ |
|
ข้อมูลรายละเอียด |
|||
| การสูญเสียผลตอบแทนทางแสง: | 40 เดซิเบล | พลังงานอินพุตแบบออพติคอล (โหมดพิเศษ): | 100 เมกะวัตต์ |
|---|---|---|---|
| พลังงานอินพุตออพติคอล (โหมดธรรมดา): | 10MWB | E/O Bandwidth (-3 dB): | 35 GHz |
| ช่วงความถี่ในการทำงาน: | DC ถึง 1 MHz ((ปกติ) | การวางแนวคริสตัล: | Z-ตัด |
| เน้น: | โมดูเลอเตอร์เฟสลิเดียมไนโอเบท 40 GHz,เครื่องปรับระดับระยะไนโอเบตลิตียมหลายวง |
||
รายละเอียดสินค้า
เครื่องปรับระดับระยะลิตยูมไนโอเบต 40 GHz
สรุป
โมดูเลอเตอร์เฟส 40 GHz Multi-Band Lithium Niobate (LiNbO3) เป็นอุปกรณ์ไฟฟ้าแสงประสิทธิภาพสูงที่ออกแบบมาเพื่อการสื่อสารทางออปติกความเร็วสูง, ออปติกควอนตัม, โฟตอนิกส์ไมโครเวฟ,และการประมวลผลสัญญาณทางออปติกที่ทันสมัยมันสามารถควบคุมระยะของสัญญาณออปติก ได้อย่างแม่นยํา โดยการใช้สัญญาณ RF (รังสีความถี่) จากภายนอก ทําให้มันเป็นองค์ประกอบที่สําคัญในระบบโฟตอนิกส์ที่ทันสมัย
โดยใช้คุณสมบัติไฟฟ้าแสงที่เหนือกว่าของลิเดียมไนโอเบท โมดูเลอเตอร์เฟสนี้รองรับการทํางานหลายวงการทําให้การปรับปรุงที่มีประสิทธิภาพในช่วงความยาวคลื่นทางออนไลน์และความถี่ RF ที่กว้างความสามารถในการทํางานที่ความถี่ถึง 40 GHz ทําให้มันเป็นที่เหมาะสมสําหรับการใช้งานที่ต้องการการปรับเปลี่ยนสัญญาณที่รวดเร็วมากและความบิดเบือนสัญญาณที่ต่ํา
หลักการทํางาน
เครื่องปรับระดับระยะลิเดียมไนโอเบท 40 GHz ทํางานบนพื้นฐานของผล Pockels ซึ่งอธิบายถึงการเปลี่ยนแปลงของดัชนีการหดของวัสดุในการตอบสนองกับสนามไฟฟ้าที่ใช้ภายนอกโดยการนําอิเล็กทรอร์โด้ไมโครเวฟเข้ากับสายวงจรไนโอเบทลิเดียม, อุปกรณ์นี้สามารถปรับระยะของสัญญาณแสงที่ส่งผ่านได้อย่างมีประสิทธิภาพ
ไฟเข้า:สัญญาณเลเซอร์คลื่นต่อเนื่อง (CW) ถูกฉีดเข้าไปในสายวงจรแสงของตัวปรับ
การใช้สัญญาณ RF:สัญญาณ RF ความถี่สูง (ถึง 40 GHz) ถูกนําไปใช้กับอิเล็กทรอร์ดของตัวปรับปรุง, ทําให้มีการเปลี่ยนแปลงอย่างรวดเร็วในอัตราการหักของแนวรุกไนโอเบทลิเดียม.
การปรับระดับระยะ:คลื่นออนไลน์ออนไลน์ผ่านการสลับเฟสที่สัดส่วนกับความกระชับกําลัง RF ที่ใช้ ทําให้สามารถปรับเปลี่ยนเฟสของสัญญาณออนไลน์ได้อย่างแม่นยํา
สัญญาณออก:สัญญาณออฟติกที่ปรับระดับเฟสออกจากอุปกรณ์ ขนส่งข้อมูลที่รหัสไว้ที่สามารถนําไปใช้ในการสื่อสารความเร็วสูงและการใช้งานออฟติกที่ทันสมัย
ลักษณะสําคัญ
โมดูเลอเตอร์เฟสลิธีียมไนโอเบท 40 GHz มีคุณสมบัติที่ก้าวหน้าหลายอย่าง เช่น
ความกว้างแบนด์สูง: สนับสนุนการปรับปรุงถึง 40 GHz เหมาะสําหรับการสื่อสารทางออนไลน์ความเร็วสูง
ความเหมาะสมหลายวงความเร็ว: ใช้งานได้อย่างมีประสิทธิภาพในหลายวงความเร็วออทติก รวมถึง C-band (1530-1565 nm) และ L-band (1565-1625 nm)
ความสูญเสียการใส่ที่ต่ํา: ให้ประสิทธิภาพการส่งสัญญาณทางออนไลน์สูงด้วยการลดความอ่อนแอของสัญญาณอย่างน้อย
ความเป็นเส้นตรงสูงและความบิดเบือนต่ํา: รับประกันความเสื่อมของสัญญาณอย่างน้อยทําให้มันเหมาะสมสําหรับรูปแบบการปรับปรุงที่ก้าวหน้า เช่น QPSK (Quadrature Phase Shift Keying) และ QAM (Quadrature Amplitude Modulation).
ผลประกอบการที่มั่นคงและน่าเชื่อถือ: ไนโอเบทลิตียมมีชื่อเสียงสําหรับความมั่นคงทางอุณหภูมิและทางกลที่ดีเยี่ยม, รับประกันการทํางานที่น่าเชื่อถือภายใต้สภาพแวดล้อมที่หลากหลาย
การออกแบบที่คอมแพคต์และเบา: ทําให้สามารถบูรณาการได้ง่ายในระบบสื่อสารทางออปติกและระบบฟอตอนิกส์
การใช้งาน
การสื่อสารทางแสง
ใช้ในระบบสื่อสารทางออนไลน์ที่มีความสอดคล้องสําหรับการส่งข้อมูลความเร็วสูงใน 400G, 800G และอื่น ๆ
รองรับระบบการปรับปรุงที่ก้าวหน้า เช่น PM-QPSK (Polarization Multiplexed Quadrature Phase Shift Keying) และ QAM (Quadrature Amplitude Modulation) เพื่อเพิ่มประสิทธิภาพสายสีให้สูงสุด
ส่วนประกอบสําคัญในเครื่องส่งแสงสําหรับระบบ DWDM
ออตติกส์ควอนตัม และสื่อสารควอนตัม
สําคัญสําหรับการสร้างและควบคุมภาวะแสงควอนตัมในระบบการกระจายกุญแจควอนตัม (QKD)
ใช้ในการประมวลผลข้อมูลควอนตัม เพื่อควบคุมเฟสทางออนไลน์ที่แม่นยํา
สนับสนุนการผลิตโฟตอนที่ซับซ้อน และการทดลองควอนตัมที่มีความรู้สึกต่อระยะ
ไมโครเวฟฟอทอนิกส์และการประมวลผลสัญญาณ RF
ทําให้ระบบ RF-over-fiber (RFoF) สามารถส่งสัญญาณความถี่สูงผ่านไฟเบอร์ออปติกได้ด้วยการสูญเสียอย่างน้อย
ใช้ในแอนเทนเน่ออปติกส์ phased array สําหรับการสร้างรังสีในระบบสื่อสารดาวเทียมและราดาร์
สะดวกต่อการแปลงสัญญาณขึ้นและลง ในสายไฟฟอตอนิกส์ไมโครเวฟ
การตรวจจับทางแสงและการวัด
ใช้ในเครื่อง gyroscope ไฟเบอร์ออปติก (FOG) สําหรับการวัดการหมุนที่แม่นยํา
ใช้ในการตรวจจับการขัดแย้งทางแสงความละเอียดสูง สําหรับการใช้งานด้านการวัดและการดูแสง
ปรับปรุงการตรวจจับไฟเบอร์ออปติกที่กระจายเพื่อการติดตามสุขภาพโครงสร้างและการตรวจจับสิ่งแวดล้อม
รายละเอียดเทคนิค
| LNP6118 | ||||
| อุปกรณ์แสง รายละเอียด | นาที | แบบปกติ | แม็กซ์ | |
| การดําเนินงาน ความยาวคลื่น | 1260 nm | / | 1625 nm | |
| การใส่ การสูญเสีย ((1310 nm) | / | 5.0 dB | 5.5dB | |
| การใส่ การสูญเสีย ((1550 nm) | / | 4.0 dB | 4.5 dB | |
| อุปกรณ์แสง กลับ ความเสียหาย | 40 dB | / | / | |
| อุปกรณ์แสง หน่วยงาน พลัง (พิเศษ) โหมด) | / | / | 100 mW | |
| อุปกรณ์แสง หน่วยงาน พลัง (ธรรมดา โหมด) | / | / | 10mWb | |
| RF เครื่องไฟฟ้า รายละเอียด | นาที | แบบปกติ | แม็กซ์ | |
| E/O ความกว้างแบนด์วิธ (-3 dB) | / | 35 กิโลกรัม | / | |
| การดําเนินงาน ความถี่ ระยะทาง | DC ถึง 40 GHz ((ขั้นต่ํา) | |||
| RF Vπ(@10 กิโลกรัม | / | 7.0V | / | |
| RF Vπ(@30 กิโลกรัม | / | 8.5V | 9.5V | |
| S11 ((DC) ถึง 25 กิโลกรัม | / | - 12 dB | - 10 dB | |
| S11(25 ถึง 40 กิโลกรัม | / | - 8 dB | -6 dB | |
| RF ท่าเรือ หน่วยงาน พลัง | / | / | 24 dBm | |
| ความถี่ต่ํา โมดูเลอเตอร์ รายละเอียด | นาที | แบบปกติ | แม็กซ์ | |
| การดําเนินงาน ความถี่ ระยะทาง | DC ถึง 1 MHz ((ปกติ) | |||
| Vπ(@1 kHz) | / | 10V | / | |
| การดําเนินงาน อุณหภูมิ | 0°C | / | 70C | |
| การเก็บรักษา อุณหภูมิ | -40C | / | 85C | |
| เครื่องจักรกล รายละเอียด | ||||
| คริสตัล การเรียนรู้ | Z-Cut | |||
| RF เครื่องเชื่อม | หญิง 1.85 มิลลิเมตร ((V) | |||
| สายใย ประเภท | input:PANDA การขั้วขั้ว การออกเสียง:SMF-28 Single Mode |
|||
| สายใย เครื่องเชื่อม | 2.0 มิลลิเมตร สั้นสล็อต FC / PC | |||
| สายใย โลหะ ความยาว | 1.5m ((ประเภท.) | |||
| สายใย ชุด | 0900 μm หลอดลอย | |||
| tSMF-28 เป็นเครื่องหมายการค้าที่ลงทะเบียนของ Corning Incorporated | ||||
ภาพวาดเครื่องกล
