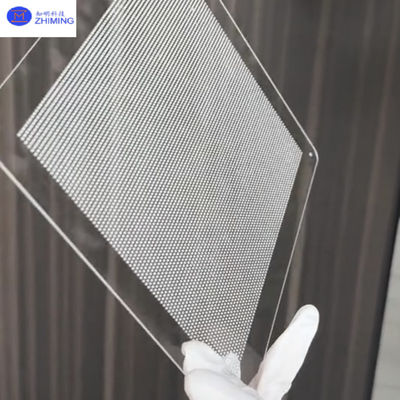

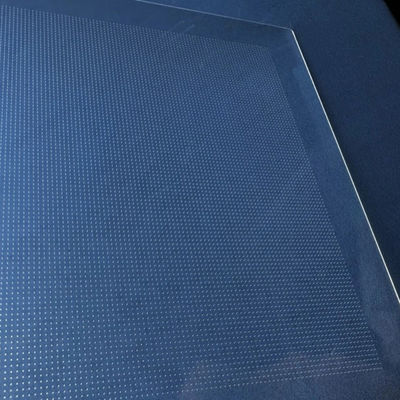

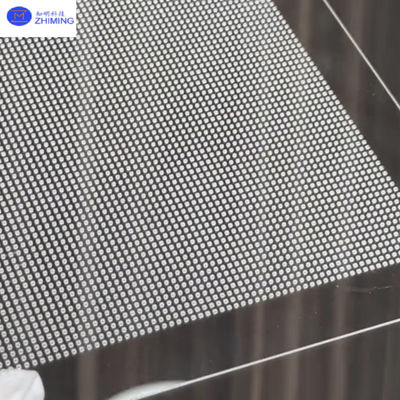

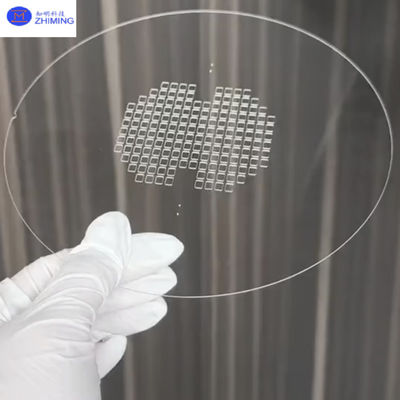

TGV สับสราทแก้ว ผ่านรูเคลือบครึ่งตัวนําบรรจุ JGS1 JGS2

ภาพรวมสินค้า


เทคโนโลยี TGV (Through Glass Via) หรือยังรู้จักกันในชื่อเทคโนโลยีกระจกผ่านรู คือเทคนิคการเชื่อมต่อไฟฟ้าแบบตั้งตรงที่เจาะสับสราตกระจกมันทําให้การเชื่อมต่อไฟฟ้าตั้งบนพื้นฐานแก้ว, ทําให้การเชื่อมต่อความหนาแน่นสูงระหว่างชิปและระหว่างชิปและพื้นฐาน ขณะที่เทคโนโลยี TSV (ผ่าน Silicon Via)TGV มีวัตถุประสงค์เดียวกันในพื้นฐานแก้ว.
สารสับสราตแก้วเป็นวัสดุฐานชิปรุ่นต่อไป โดยมีแก้วเป็นองค์ประกอบหลักของมัน เทคโนโลยีสําคัญที่ทําให้การบรรจุสารสับสราตแก้วเป็น TGVสายพันธุ์อุตสาหกรรมเยื่อแก้วรวมการผลิต, วัสดุแพร่, อุปกรณ์, เทคโนโลยี, การบรรจุ, การทดสอบ, และการใช้งาน, กับส่วนด้านบนที่เน้นการผลิต, วัสดุ, และอุปกรณ์.


ข้อดี

• ผลงานไฟฟ้าความถี่สูง
• ความสะดวกในการได้รับสับสราตแก้วขนาดใหญ่
• ประสิทธิภาพการใช้จ่าย
• กระแสกระบวนการที่ง่าย
• ความมั่นคงทางเครื่องจักรอย่างแข็งแรง
• ความสามารถในการใช้งานที่กว้าง


หลักการทางเทคนิค


(a) เตรียมแผ่นแก้ว
(b) รูปแบบ TGVs (ผ่านเส้นแก้ว)
(c) การฝากชั้นป้องกัน PVD และชั้นเมล็ด, ทําการเคลือบไฟฟ้าสองด้านสําหรับการฝากทองแดง
(d) การผสมผสานและ CMP (Chemical Mechanical Polishing) เพื่อกําจัดชั้นทองแดงบนผิว
e) การเคลือบ PVD และการถ่ายภาพ
(f) ผลิต RDL (ชั้นการกระจายใหม่)
(g) ถอดแผ่นกันแสงและทําการถัก Cu/Ti
(h) แผ่น passivation รูปแบบ (ชั้น dielectric)

ขั้นตอนรายละเอียด:

กระบวนการผลิต TGV (Through Glass Via) เริ่มต้นด้วยการตรวจสอบวัสดุที่เข้ามา, ต่อมาคือการจัดทําผ่านวิธีการรวมถึงการบดทราย, การเจาะ ultrasonic,การถักยอนปฏิกิริยาลึก (DRIE), การถักแสง, การถักด้วยเลเซอร์, การถักลึกที่ผลักดันด้วยเลเซอร์, และการเจาะระบายที่เน้น, ต่อมาผ่านการตรวจสอบและทําความสะอาด

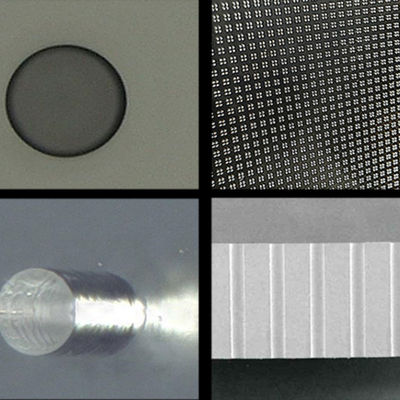

ผ่านกระจก Vias (TGVs) ถูกผลิตโดยใช้เทคโนโลยีการถักพลาสมา


หลังจากที่หลุมถูกสร้างขึ้น, มันจําเป็นต้องตรวจสอบหลุม, เช่น อัตราการเจาะหลุม, วัตถุต่างประเทศ, ความบกพร่องของแผ่น, ฯลฯ


1. ผ่านความสมบูรณ์แบบ หน่วยตรวจสอบการรั่วไหลและช่องทางที่ไม่นําไฟ รายละเอียดขนาดช่อง: 10/30/50/70/100 μm; กว้างนอกต้องมากกว่ากว้างใน ≥ 60% หลักเกณฑ์ความบกพร่อง: พื้นที่การหมุนเวียน (การควบคุม ≥95%); ความละเอียดของกว้าง (± 5 μm)

2. วัตถุต่างประเทศใน Vias ✓ ตรวจสอบความต่อเนื่องและค้นพบซาก (ซากกระจก, สายใยคาร์บอน, ผสม, ฝุ่น)

3. ความบกพร่องของแผ่น ราก, ความบกพร่องของการบด (หลุม), สารปนเปื้อน, รอยขีดข่วน


อีกครั้ง การเคลือบไฟฟ้าจากล่างไปข้างบน ทําให้ TGV เต็มได้อย่างต่อเนื่อง


ในที่สุด การผสมผสานชั่วคราว การบดหลัง การเคลือบกลไกทางเคมี (CMP) เพื่อเผยแพร่ทองแดง การถอนผสมผสาน และการสร้างกระจกผ่านผ่านผ่านเทคโนโลยีกระบวนการ (TGV)ระหว่างกระบวนการ, กระบวนการครึ่งตัวนํา เช่น การทําความสะอาดและการทดสอบยังจําเป็น

(a) การเจาะ LIDE
(b) การเติมเหล็ก
(c) CMP
(d) การสร้าง RDL ด้านหน้า
e) ชั้นพอลิไมด์
(f) กระแทก
g) การผูกพันชั่วคราว
(h) การบดด้านหลังและการสร้าง RDL
(i) โวฟเฟอร์ตัวนํา



การใช้งาน
การสื่อสารความถี่สูง (การบรรจุชิป 5G/6G)
ชิปคอมพิวเตอร์ประสิทธิภาพสูงและ AI
โมดูล LiDAR อัตโนมัติ ราดาร์รถยนต์ หน่วยควบคุม EV
อุปกรณ์ที่สามารถปลูก (เช่น เครื่องตรวจประสาท) บิโอชิปที่มีผลิตสูง

คําถามและคําตอบ
Q1: กระจก TGV คืออะไร?
A1:กระจก TGV: สับสราทกระจกที่มีช่องทางนําทางตั้งสําหรับการเชื่อมต่อชิปความหนาแน่นสูง เหมาะสําหรับการบรรจุความถี่สูงและ 3 มิติ

Q2: ความแตกต่างระหว่างเยื่อแก้วและเยื่อซิลิคอนคืออะไร?
A2:

• วัสดุ: กระจกเป็นตัวประกอบประกอบ (การสูญเสียไฟฟ้าต่ํา) ซิลิคอนเป็นครึ่งประสาท
• ผลงานความถี่สูง: การสูญเสียสัญญาณจากกระจกต่ํากว่าซิลิคอน 10-100 เท่า
• ค่าใช้จ่าย: ค่าใช้จ่ายของสับสราทแก้วประมาณ 1/8 ของซิลิคอน
• TGV (Through Glass Via): ช่องทางแนวตั้งที่มีโลหะที่สร้างขึ้นบนชั้นรองกระจก โดยไม่ต้องใช้ชั้นกันหนาวเพิ่มเติม และเป็นกระบวนการที่เรียบง่ายกว่าการผ่านซิลิคอน (TSV)


Q3: ทําไมต้องเลือกสับสราทแกนแก้ว?
A3:

• ความเด่นของความถี่สูง: Dk / Df ต่ําลดการบิดเบือนสัญญาณในช่วง 5G / 6G mmWave (24-300 GHz) เป็นอย่างน้อย
• ประสิทธิภาพการใช้จ่าย: การแปรรูปแผ่นพื้นที่ใหญ่ (เช่นแผ่นแก้ว Gen 8.5) ลดต้นทุน 70% เมื่อเทียบกับแผ่นซิลิคอน
• ความมั่นคงทางอุณหภูมิและทางเครื่องจักร: การบิดเกือบศูนย์ แม้กระทั่งที่ความหนา ultra-thin (< 100 μm)
• ความโปร่งใสทางออปติก: ทําให้สามารถบูรณาการไฟฟ้า / ออปติกแบบไฮบริด (เช่น LiDAR, จอ AR)
• ความสามารถในการปรับขนาด: รองรับการบรรจุระดับแผ่น (PLP) สําหรับการผลิตจํานวนมากของ IC 3 มิติที่ก้าวหน้า
