ชื่อแบรนด์:	ZMSH
เลขรุ่น:	เวเฟอร์ไพลิน
ปริมาณการสั่งซื้อขั้นต่ำ:	10 ชิ้น
รายละเอียดการบรรจุ:	แพ็คเกจที่กำหนดเอง
เงื่อนไขการจ่ายเงิน:	t/t

ข้อมูลรายละเอียด

คำอธิบายผลิตภัณฑ์

ข้อมูลรายละเอียด

สถานที่กำเนิด:

จีน

ได้รับการรับรอง:

RoHS

เส้นผ่าศูนย์กลาง:

4 นิ้ว 6 นิ้ว

วัสดุ:

Al2o3 ผลึกเดี่ยว

พื้นผิว:

ssp หรือ dsp

ความทนทานต่อความหนา:

±15um

ปรับแต่ง:

ยอมรับได้

บรรจุุภัณฑ์:

ห้องทำความสะอาด 100 เกรดโดยแพ็คเกจสูญญากาศ

เน้น:

4inch sapphire wafer optical substrate

6inch single crystal sapphire wafer

plane sapphire wafers for optics

คำอธิบายผลิตภัณฑ์

4 นิ้ว 6 นิ้วแผ่นเวเฟอร์แซฟไฟร์ระนาบ คริสตัลเดี่ยวสำหรับออปติคัล

คำอธิบายของแผ่นเวเฟอร์แซฟไฟร์:

แผ่นเวเฟอร์แซฟไฟร์เป็นสารตั้งต้นอะลูมิเนียมออกไซด์ (Al₂O₃) แบบคริสตัลเดี่ยว ซึ่งขึ้นชื่อในด้านความแข็งเป็นพิเศษ ความเสถียรทางความร้อน ความทนทานต่อสารเคมี และความโปร่งใสทางแสง ในฐานะที่เป็นหนึ่งในวัสดุคริสตัลไลน์ที่ทนทานและเสถียรที่สุดที่มีอยู่ แซฟไฟร์ทำหน้าที่เป็นสารตั้งต้นที่สำคัญและวัสดุป้องกันในเซมิคอนดักเตอร์ขั้นสูง ออปโตอิเล็กทรอนิกส์ และการใช้งานทางแสง ด้วยช่วงการส่งผ่านแสงที่กว้างตั้งแต่รังสีอัลตราไวโอเลต (UV) ไปจนถึงความยาวคลื่นอินฟราเรด (IR) (ประมาณ 190 nm ถึง 5 µm) แผ่นเวเฟอร์แซฟไฟร์จึงเหมาะอย่างยิ่งสำหรับ LED, ไดโอดเลเซอร์ และส่วนประกอบทางแสงที่ต้องการทั้งความคมชัดทางแสงและความแข็งแรงทางกล ขอบคุณเทคโนโลยีการผลิตที่ครบวงจร คุณภาพคริสตัลที่สม่ำเสมอ และความพร้อมใช้งานในหลายทิศทาง—รวมถึง C-plane (0001), A-plane (11̅20), R-plane (1̅102) และ M-plane (10̅10)—แซฟไฟร์ได้กลายเป็นวัสดุสารตั้งต้นมาตรฐานอุตสาหกรรมสำหรับเซมิคอนดักเตอร์ที่ใช้ GaN และระบบออปติคัลประสิทธิภาพสูง

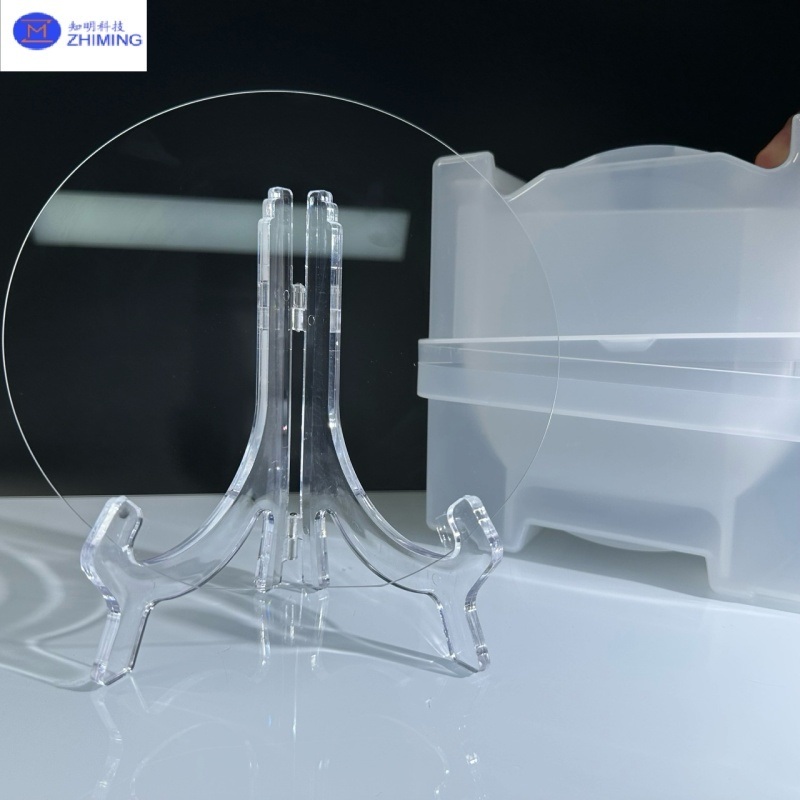

4 นิ้ว 6 นิ้ว A Plane Sapphire Wafers Single Crystal สําหรับออปติกัล 0

ข้อดีหลักของแผ่นเวเฟอร์แซฟไฟร์:

ความแข็งสูงและความทนทานต่อการสึกหรอ:

แซฟไฟร์เป็นหนึ่งในวัสดุที่แข็งที่สุดที่รู้จักกัน โดยมีความทนทานต่อรอยขีดข่วนและการขัดถูได้ดีเยี่ยม ซึ่งช่วยให้มั่นใจได้ถึงความทนทานยาวนานแม้ภายใต้สภาวะการทำงานที่รุนแรง

ความแข็งแรงทางกลสูง:

ด้วยความแข็งแรงทางกลและความสมบูรณ์ของโครงสร้างที่โดดเด่น แซฟไฟร์จึงทนทานต่อความเสียหายและง่ายต่อการจัดการในระหว่างการประมวลผลที่แม่นยำและการรวมอุปกรณ์

จุดหลอมเหลวสูง:

แซฟไฟร์มีความเสถียรทางความร้อนเป็นพิเศษ สามารถทนต่ออุณหภูมิที่สูงมากได้ ทำให้เหมาะสำหรับสภาพแวดล้อมที่มีอุณหภูมิสูงและกระบวนการเติบโตแบบอีพิแทกเซียล

ความโปร่งใสของสเปกตรัมกว้าง:

แซฟไฟร์ให้ความโปร่งใสที่ดีเยี่ยมตลอดสเปกตรัมที่มองเห็นได้ถึงใกล้กับอินฟราเรด ทำให้เหมาะสำหรับหน้าต่างออปติคัล เลนส์ และส่วนประกอบออปติคัลที่มีความแม่นยำอื่นๆ

คุณสมบัติโฟโตนิกที่เหนือกว่า:

ในฐานะที่เป็นวัสดุสารตั้งต้นในอุดมคติสำหรับ LED, ไดโอดเลเซอร์ และอุปกรณ์ออปโตอิเล็กทรอนิกส์อื่นๆ แซฟไฟร์รองรับการส่งผ่านโฟตอนที่มีประสิทธิภาพและการปล่อยแสงที่เสถียร

ความเสถียรทางเคมี:

แซฟไฟร์ไม่ละลายในน้ำและทนทานต่อกรดและด่างได้สูง (ยกเว้นกรดไฮโดรฟลูออริก กรดฟอสฟอริก และโพแทสเซียมไฮดรอกไซด์หลอมเหลว) ทำให้มีความเฉื่อยทางเคมีที่ดีเยี่ยมสำหรับการใช้งานในสภาพแวดล้อมที่มีฤทธิ์กัดกร่อนหรือทำปฏิกิริยา

ฉนวนไฟฟ้าที่ดีเยี่ยม:

ด้วยคุณสมบัติไดอิเล็กทริกที่โดดเด่น แซฟไฟร์ทำหน้าที่เป็นวัสดุฉนวนในอุดมคติในการใช้งานที่ต้องการความต้านทานไฟฟ้าและความเสถียรสูง

ข้อมูลจำเพาะของแผ่นเวเฟอร์แซฟไฟร์ ZMSH และคำแนะนำผลิตภัณฑ์ที่เกี่ยวข้อง:

แผ่นเวเฟอร์แซฟไฟร์ 12 นิ้ว AL2O3การปรับแต่ง DSP SSP สำหรับการอ้างอิงของคุณ

ข้อมูลจำเพาะของแผ่นเวเฟอร์แซฟไฟร์ ZMSH
คุณสมบัติ	2 นิ้ว	3 นิ้ว	4 นิ้ว	6 นิ้ว	8 นิ้ว	12 นิ้ว
เส้นผ่านศูนย์กลาง	50.8 ± 0.1 มม.	76.2 ±0.1 มม.	100 ±0.1 มม.	150 ±0.1 มม.	200 ± 0.1 มม.	300 ± 0.1 มม.
ความหนา	100 ± 15um； 430 ± 15 um, 500 ± 15um；	100 ± 15um； 430 ± 15 um, 500 ± 15um；	200 ± 15um； 500 ± 15 um, 650 ± 15um；	350 ± 15um； 500 ± 15 um, 1000 ± 15um；	700 ± 25 um 1600 ±25um หรือปรับแต่ง	725 ± 25 um 1000 ±25um หรือปรับแต่ง
ความหยาบ	Ra ≤ 0.2 nm	Ra ≤ 0.2nm	Ra ≤ 0.2nm	Ra ≤ 0.2nm	Ra ≤ 0.3nm	Ra ≤ 0.5nm
การบิดงอ	≤ 10um	≤ 10um	≤ 10um	≤ 15um	≤ 30um	≤ 60um
TTV	≤ 3um	≤ 10um	≤ 10um	≤ 10um	≤ 10um	≤ 10um
รอยขีดข่วน/รอยบาก	20/10	20/10	20/10	20/10	40/20	60/40

ขัดเงา	DSP (ขัดสองด้าน); SSP (ขัดด้านเดียว)

รูปร่าง	กลม, แบน 16 มม. OF ยาว 22 มม. ; OF ยาว 30/32.5 มม.; OF ยาว 47.5 มม.; รอยบาก;
รูปแบบขอบ	45 °, รูปตัว C
วัสดุ	คริสตัลแซฟไฟร์

หมายเหตุ	ข้อมูลจำเพาะทั้งหมดข้างต้นสามารถปรับแต่งได้ตามคำขอของคุณ

การวางแนวและการใช้งานของแผ่นเวเฟอร์แซฟไฟร์:

ความแตกต่างหลักระหว่างแผ่นเวเฟอร์แซฟไฟร์ที่มี การวางแนวคริสตัล ที่แตกต่างกัน อยู่ที่ การจัดตำแหน่งทางผลึก ซึ่งส่งผลต่อ คุณสมบัติทางแสง อิเล็กทรอนิกส์ และทางกายภาพ—เช่น ความแข็ง การส่งผ่านแสง และการตอบสนองแบบเพียโซอิเล็กทริก ตามทิศทางที่เฉพาะเจาะจง การวางแนวแผ่นเวเฟอร์แซฟไฟร์ทั่วไป ได้แก่ C-plane ({0001}), A-plane ({11-20}), M-plane ({1-100}), และ R-plane ({1-102}) ซึ่งแต่ละแบบมีข้อดีเฉพาะสำหรับการใช้งานต่างๆ เช่น เลเซอร์, LED, อุปกรณ์ความถี่วิทยุ (RF) และส่วนประกอบอิเล็กทรอนิกส์.

การวางแนว	การใช้งาน	คุณสมบัติและข้อดี
C Plane({0001})	สารตั้งต้นสำหรับเลเซอร์, LED และวงจรรวม	C-plane เป็นหนึ่งในพื้นผิวที่เรียบเนียนที่สุดของคริสตัลแซฟไฟร์ โดยให้ความเป็นเนื้อเดียวกันและคุณสมบัติทางแสงที่ดีเยี่ยม โดยทั่วไปจะใช้เป็นสารตั้งต้นสำหรับการเตรียมและการเติบโตแบบอีพิแทกเซียลของวัสดุ เช่น แกลเลียมไนไตรด์ (GaN)
A Plane({11-20})	อุปกรณ์ RF, ส่วนประกอบ MEMS และหน้าต่างออปติคัล	A-plane มีคุณสมบัติทางแสงและไฟฟ้าที่แตกต่างจาก C-plane และโดยทั่วไปจะใช้ในการผลิตอุปกรณ์ RF และส่วนประกอบ MEMS เนื่องจากมีความโปร่งใสในทิศทางที่ดีเยี่ยมในทิศทางการตกผลึกเฉพาะ
M Plane ({1-100})	อุปกรณ์ไมโครอิเล็กทรอนิกส์และเซ็นเซอร์บางชนิด	M-plane มีโครงสร้างคริสตัลและคุณสมบัติทางไฟฟ้าที่เป็นเอกลักษณ์ ทำให้เหมาะสำหรับการผลิตเซ็นเซอร์และอุปกรณ์ไมโครอิเล็กทรอนิกส์เฉพาะ
R Plane({1-102})	ส่วนประกอบออปติคัลและอุปกรณ์ไมโครเวฟ	R-plane มีคุณสมบัติทางแสงและไฟฟ้าที่แตกต่างจาก C-plane, A-plane และ M-plane และใช้ในการผลิตส่วนประกอบออปติคัลและอุปกรณ์ไมโครเวฟเฉพาะทาง

คำถามและคำตอบ:

ถาม: แผ่นเวเฟอร์แซฟไฟร์ใช้ทำอะไร?

ตอบ: แผ่นเวเฟอร์แซฟไฟร์ใช้ในทุกที่ที่จำเป็นต้องมีความโปร่งใสทางแสง ความเสถียรทางความร้อน ความแข็งแรงทางกล และความทนทานต่อสารเคมี — ทำให้เป็นสิ่งจำเป็นใน LED, เลเซอร์, เซมิคอนดักเตอร์, อุปกรณ์ RF, ระบบออปติคัล, อุปกรณ์การบินและอวกาศ และอุปกรณ์อิเล็กทรอนิกส์ขั้นสูง

ถาม: การวางแนวคริสตัลของแซฟไฟร์คืออะไร?

ตอบ: แซฟไฟร์คืออะลูมิเนียมออกไซด์ (Al₂O₃) แบบคริสตัลเดี่ยว มีโครงสร้างคริสตัลหกเหลี่ยม (ไตรโกนัล) ซึ่งเป็นของระบบรอมโบฮีดรัล กลุ่มพื้นที่ R-3c แซฟไฟร์ (α-Al₂O₃) เป็นคริสตัลเดี่ยวหกเหลี่ยมที่มักจะวางแนวเป็น C-plane (0001) สำหรับการใช้งานทางแสงและอีพิแทกเซียล แต่ยังใช้การตัด A-plane, R-plane และ M-plane ขึ้นอยู่กับคุณสมบัติทางแสง ทางกล หรือการจับคู่แลตทิซที่ต้องการ

ถาม: แผ่นเวเฟอร์แซฟไฟร์โปร่งใสหรือไม่?

ตอบ: แผ่นเวเฟอร์แซฟไฟร์มีความโปร่งใสตั้งแต่ ~170 nm (UV) ถึง ~5 µm (IR) โดยให้ความคมชัดทางแสงที่ดีเยี่ยม ความแข็งสูง และความทนทานต่อสารเคมี ด้วยการเคลือบ AR ความโปร่งใสเกิน 98% ทำให้เหมาะสำหรับการใช้งานทางแสงและอิเล็กทรอนิกส์ที่ต้องการทั้งความคมชัดและความทนทาน
