| ชื่อแบรนด์: | ZMSH |
| ปริมาณการสั่งซื้อขั้นต่ำ: | 1 |
| ราคา: | by case |
| รายละเอียดการบรรจุ: | กล่องแบบกำหนดเอง |
| เงื่อนไขการจ่ายเงิน: | ที/ที |

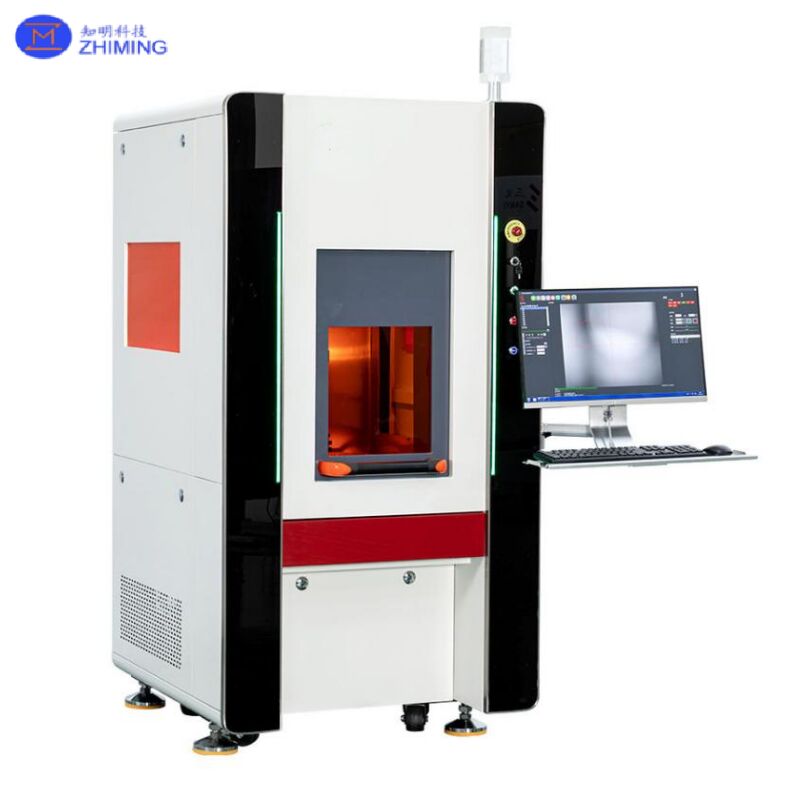

ที่SY-CVD11Eคือระบบตัดเลเซอร์สีเขียว 532 นาโนเมตรออกแบบมาเพื่อการตัด/หั่นที่แม่นยำวัสดุที่แข็งเป็นพิเศษ. วัสดุที่ให้มาบ่งบอกถึงการใช้งานทั่วไป ได้แก่เพชรธรรมชาติ เพชรที่ปลูกในห้องทดลองและวัสดุแข็งพิเศษอื่นๆ เช่นCVD, PCD, MCD และ CBN.
เลเซอร์สีเขียว (532 นาโนเมตร)ในระบบนี้ถูกสร้างขึ้นโดยความถี่เพิ่มขึ้นสองเท่าที่ 1,064 นาโนเมตร. วัสดุเน้นว่าเมื่อเปรียบเทียบกับ 1,064 นาโนเมตร (เรียกว่า “เลเซอร์สีแดง” ในเอกสาร) 532 นาโนเมตรให้:
ประสิทธิภาพการประมวลผลที่สูงขึ้น;
พื้นผิวตัดเรียบยิ่งขึ้น;
การสร้างกราฟลดลง(ลดการสร้างกราฟิคที่ไม่ต้องการระหว่างการประมวลผล)
จุดเหล่านี้จัดวางให้เป็นประโยชน์ในทางปฏิบัติเพื่อให้ได้คุณภาพการตัดที่ดีขึ้น และผลลัพธ์ที่มีเสถียรภาพมากขึ้นเมื่อแปรรูปเพชรและวัสดุที่มีความแข็งยิ่งยวดที่คล้ายกัน
เพื่อเพิ่มเสถียรภาพและความแม่นยำในระยะยาว เครื่องใช้เครื่องจักรหินอ่อนธรรมชาติเป็นฐานแสงซึ่งเนื้อหาอธิบายว่ามีประโยชน์ต่อการปรับปรุงความเสถียรของเอาต์พุตเลเซอร์และโดยรวมความแม่นยำของเครื่องจักรระหว่างดำเนินการ
แหล่งกำเนิดเลเซอร์ใช้การระบายความร้อนของการไหลเวียนของน้ำ. เอกสารยังระบุด้วยว่าโมดูลปั๊มหลักใช้“โมดูลปั๊ม CEO ของสหรัฐอเมริกา”(ถ้อยคำตามที่ระบุไว้ในแหล่งที่มา) เพื่อรองรับการทำงานที่มั่นคงและยาวนาน
การกำหนดค่าระบบ (โมดูลหลัก)ระบบนี้ได้รับการอธิบายว่าเป็นแพลตฟอร์มแบบรวมซึ่งรวมถึง:
ระบบเลเซอร์(เอาต์พุต 532 นาโนเมตร)
ระบบเส้นทางแสง
ระบบซอฟต์แวร์(ซอฟต์แวร์ตัดที่พัฒนาตนเอง)
ระบบควบคุม(การ์ดควบคุมเฉพาะ + คอนโทรลเลอร์แบบตั้งโปรแกรมได้ พร้อมพีซีอุตสาหกรรม)
ระบบภาพการมองเห็น
ระบบการเคลื่อนไหว(การวางตำแหน่ง XYZ/การดำเนินการตัด)
ดูดฝุ่น: เครื่องมีเพียงส่วนต่อประสานการกำจัดฝุ่นเท่านั้น ไม่รวมตัวเก็บฝุ่น.
| รายการ | ข้อมูลจำเพาะ |
|---|---|
| ความยาวคลื่นเลเซอร์ | 532 นาโนเมตร |
| พลังเลเซอร์ | 20 วัตต์ @ 10 กิโลเฮิรตซ์ |
| วิธีการทำความเย็น | ระบายความร้อนด้วยน้ำ |
| ช่วงการเดินทาง | เอ็กซ์ 150 มม. ยาว 150 มม. ซี 70 มม |
| ความแม่นยำ | XYZ ±0.002 มม |
| การทำซ้ำ | XYZ ±0.001 มม |
| ความเร็วสูงสุดของสเตจ | 500 มม./วินาที |
| ควบคุม | การ์ดควบคุมการเคลื่อนไหวของ Googol ซอฟต์แวร์ตัดที่พัฒนาขึ้นเอง คอมพิวเตอร์อุตสาหกรรม |
| วิสัยทัศน์ | กล้องอุตสาหกรรม HD 1.3 MP |
| กำลังทั้งหมด | 2 กิโลวัตต์ |
| น้ำหนักรวม | ประมาณ 6800กก |
| ขนาดเครื่อง | 990 (ย) × 850 (ก) × 1770 (ส) มม |
| ขนาดชิ้น (มม.) | ความกว้างรอยตัดสูงสุด (μm) | เวลาตัด (นาที) | พิกัดความเผื่อจากบนลงล่าง (μm) |
|---|---|---|---|
| 7 × 7 | 230 | 20 | 30 |
| 10 × 10 | 320 | 42 | 30 |
| 15 × 15 | 600 | 160 | 30 |
การตีความ (อยู่ภายในข้อมูลต้นฉบับ)
ตัวอย่างแสดงให้เห็นว่าเมื่อขนาดชิ้นเพิ่มขึ้นความกว้างของรอยตัดและเวลาในการตัดเพิ่มขึ้นตามลำดับในขณะที่รายการความอดทนจากบนลงล่างยังคงอยู่ที่ 30 μmในกรณีอ้างอิงที่ให้ไว้
ตามวัสดุของผลิตภัณฑ์ การใช้งานทั่วไปได้แก่เพชรธรรมชาติ เพชรที่ปลูกในห้องทดลองและวัสดุที่มีความแข็งยิ่งยวดเช่นCVD, PCD, MCD และ CBN.
เอกสารระบุว่าเลเซอร์สีเขียว 532 นาโนเมตรถูกสร้างขึ้นโดยความถี่เพิ่มขึ้นสองเท่าที่ 1,064 นาโนเมตรและเมื่อเปรียบเทียบกับ 1,064 นาโนเมตร (เรียกว่า "เลเซอร์สีแดง" ในวัสดุ) จะให้:
ประสิทธิภาพการประมวลผลที่สูงขึ้น
พื้นผิวตัดเรียบขึ้น
การสร้างกราฟน้อยลง
ความยาวคลื่น:532 นาโนเมตร
กำลังเลเซอร์:20 วัตต์ @ 10 กิโลเฮิรตซ์
คูลลิ่ง:ระบายความร้อนด้วยน้ำ
